Снятие тормозного диска ваз 2107

Передние тормоза на ВАЗ 2107

↑ Снятие и установка

↑ Снятие передних тормозов

Снимать передние тормоза на автомобиле ВАЗ-2107 необходимо в следующей последовательности:

Поднимите переднюю часть автомобиля, установите подставки и снимите колесо.
Отверните штуцер, отсоедините от магистрали гибкий шланг тормоза.
Заглушите отверстия шланга и стальной трубки, чтобы предотвратить утечку тормозной жидкости.

↑ Устройство передних тормозов ВАЗ 2107

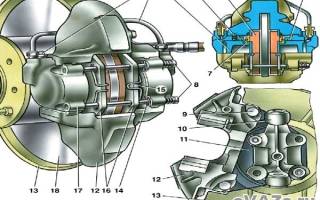

1 — штуцер для прокачки привода передних тормозов; 2 — соединительная трубка рабочих цилиндров; 3 — провод сигнализатора износа накладок тормозных колодок; 4 — поршень колесного цилиндра; 5 — фиксатор колесного цилиндра; 6 — накладка тормозной колодки; 7 — уплотнительное кольцо; 8 — пылезащитный колпачок; 9 — пальцы крепления колодок; 10 — болт крепления суппорта к кронштейну; 11 — поворотный кулак; 12 — кронштейн крепления суппорта; 13 — суппорт; 14 — защитный кожух; 15 — шплинт; 16 — прижимная пружина колодки; 17 — тормозные колодки; 18 — колесный цилиндр; 19 — тормозной диск.

Отсоединив провода 3 сигнализаторов износа передних колодок от штекерных соединений проводов, выньте шплинты 15, а затем пальцы 9 с пружинами, снимите пружины 16 и тормозные колодки 17. Колодки пометьте, чтобы при сборке установить их на прежние места.
Разогнув стопорные пластины, отверните два болта 10, которыми суппорт крепится к кронштейну, и снимите суппорт.

ПРИМЕЧАНИЕ! Допускается снятие переднего тормоза (без тормозного диска) в сборе с тормозными колодками. При этом достаточно разъединить штеккерные соединения проводов сигнализатора износа накладок тормозных колодок, отсоединить шланг суппорта и отвернуть болты 10 крепления суппорта.

↑ Установка передних тормозов

Установка суппорта переднего тормоза проводится в последовательности, обратной снятию.

После установки восстановите уровень тормозной жидкости в бачке и прокачайте систему для удаления воздуха.

↑ Детали суппорта переднего тормоза

1 — поршень; 2 — пылезащитный колпачок; 3 — уплотнительное кольцо; 4 — суппорт с цилиндрами; 5 — соединительная трубка колесных цилиндров; 6 — штуцер выпуска воздуха; 7 — прижимные пружины колодок; 8 — пальцы крепления тормозных колодок; 9 — шплинты; 10 — пружины; 11 — провод сигнализатора износа накладок; 12 — тормозные колодки.

↑ Разборка и сборка переднего тормоза

Отсоедините трубку 5 и снимите с цилиндров пылезащитные колпачки 2.
Затем, нагнетая струю сжатого воздуха через впускное отверстие для тормозной жидкости, вытолкните поршни 1 из цилиндров на суппорте 4 и выньте уплотнительные кольца 3 из цилиндров.

Сборку переднего тормоза проводите в последовательности, обратной разборке. Уплотнительные кольца, поршни и зеркало цилиндра при сборке смазывайте тормозной жидкостью.

После установки восстановите уровень тормозной жидкости и прокачайте систему гидропривода.

↑ Замена передних тормозных колодок ВАЗ 2107

Колодки заменяйте новыми, если толщина накладок уменьшилась до 1,5 мм или оголился провод сигнализатора износа тормозных колодок. Для замены колодок разъедините штеккерное соединение проводов сигнализаторов износа накладок тормозных колодок, снимите шплинты 15 (см. рис.) и пальцы 9 с пружинами, а затем выньте колодки 17 и пружины 16.

↑ Замена передних тормозных колодок на ваз 2107 своими руками видео

Осторожно, чтобы не повредить пылезащитные колпачки и не допустить выплескивания жидкости из бачка гидропривода, утопите поршни внутрь цилиндров. Поставьте новые колодки с новыми накладками и установите на место пальцы, пружины и шплинты. Соедините штеккерное соединение проводов сигнализатора износа накладок тормозных колодок.

Снятие тормозного диска ваз 2107

При длительной эксплуатации автомобиля необходима замена тормозных дисков на ВАЗ 2107. Обычно, это происходит при пробеге в 140 000 км пробега. Но это при умеренном, спокойном вождении, которое осуществляется без резких торможений. При осмотре тормозной системы, минимальный размер толщины диска должен составлять 7 – 8 мм, меньший коэффициент не допустим, так как металл может сломаться под нагрузкой. При этом, желательно выполнять замер не самостоятельно, а в специализированном техническом центре. Обычный замер штангенциркулем не предоставит правильного результата.

Замена тормозных дисков на ВАЗ 2107 выполняется одновременно для обеих сторон в отношении пары колёс, если выработка на левом заднем, то требуется смена и правого контура. При несоблюдении этих требований возможен занос машины в процессе её эксплуатации. В целом эта процедура необходима для улучшения работы тормозной системы. Принцип работы диска заключается в том, что при нажатии на педаль тормоза, 2 колодки сжимаются, тем самым зажимая его с обеих сторон и останавливая машину. Из-за силы трения колодки и тормозной диск на ВАЗ 2107 изнашиваются, ввиду чего и появляется необходимость их замены. Дальнейшая эксплуатация транспортного средства с выработанными элементами может привести к ухудшению работы тормозной системы, скрипу, раздающемуся из передней части машины при нажатии на педаль и созданию аварийной ситуации на дороге.

Важно! Чтобы продлить срок эксплуатации тормозного диска, необходима своевременная замена колодок. Дело в том, что при полной выработке специальных накладок, происходит торможение путём зажима с помощью их металлического корпуса, что приводит к значительному износу диска.

Процедуру замены тормозного диска следует выполнять на автомобиле, находящемся на подъёмнике или приподнятом с помощью домкрата. При использовании последнего необходимо принять меры безопасности и подложить под кузов запаску или любые другие подложки, которые не допустят того, что машина сорвётся и придавит вас во время выполнения работ. Под остальные колёса нужно подсунуть откатники или кирпичи.

Порядок выполнения работ по замене тормозного диска следующий:

На подвешенной машине откручивается и снимается колесо и освобождается доступ к суппорту;
С помощью молотка и зубила разгибаются и удаляются шплинты, не позволяющие болтам, фиксирующим суппорт, выкрутиться при движении автомобиля;
Удалив болты и металлические стопорные кольца, суппорт аккуратно снимается. Тормозной шланг от него в этом случае не отсоединяется, а снятый элемент подвешивается на верёвке или проволоке. Это необходимо, чтобы шланг не натягивался или перегибался;
Колодки желательно заметить маркером. Это позволит установить их на прежнее место в таком же порядке;
С помощью отвёртки, отгибается кончик стопорной пластины верхнего болта крепления направляющей;
В момент откручивания нижнего болта необходимо учитывать, что под ним располагается пружинная шайба, которая может потеряться;
Отворачивается верхний болт, а направляющая снимается;
Отворачивается болт, фиксирующий тормозной диск;
Снимая тормозной диск, можно сорвать его с прикипевшей поверхности с помощью резинового или деревянного молотка (киянки);
Полностью открученный тормозной диск снимается с автомобиля;
Установка выполняется в порядке, обратном снятию.

Читать еще: Фото износа тормозных дисков

Важно! Замена противоположного тормозного диска выполняется аналогично.

Замена изношенного тормозного диска на ВАЗ 2107 несложная процедура, но при выполнении работ требуется соблюдать меры предосторожности и учитывать некоторые нюансы, которые являются очень важными:

После снятия диска рекомендуется протереть ступицу от возможного загрязнения и металлической крошки. Если их не очистить, то это может стать причиной скрипа при нажатии на педаль, а также повлияют на появление вибрации и биения колеса;
Чтобы увеличить срок эксплуатации диска и колодок, можно смазать суппорт медной смазкой. Это предотвратит скопление грязевых частиц и образования на нём ржавчины, а также не допустит попадания на трущиеся элементы;
Если, снимая суппорт, вы повредили или умышленно сняли шланг, после того как установите его обратно, потребуется «прокачать» тормозную систему;
Устанавливая новый диск на место, необходимо застопорить верхний фиксирующий болт разгибанием усиков на стопорной пластине;
При наличии на поверхности глубоких борозд выработки, следов задира, необходима замена дисков. Перед шлифовкой следует учитывать, чтобы толщина не стала меньше предельно допустимого значения.

Процедура выполнения работ не представляет собой ничего сложного. Она идентична снятию или замене колёс, с незначительным добавлением некоторых действий. Поэтому, если требуется замена тормозных дисков на ВАЗ 2107, большинство автолюбителей делают всё самостоятельно, без обращений к специалистам.

Обязательная процедура – замена тормозных дисков на ВАЗ 2107 – является одним из требований безопасности для владельцев и собственников одноименного автомобиля. Сам процесс замены предельно прост, не требует дополнительных приспособлений (кроме тех, которые «по умолчанию» находятся в рем. комплекте каждого авто).

Более того, процедура интуитивно понятна, для нее не придется задействовать никаких сверхъестественных способностей, достаточно внимания и аккуратности. Но – обо всем по порядку.

Замена тормозных дисков на ВАЗ 2107 предполагает одновременный процесс в отношении одной колесной пары – другими словами, замена тормозного диска, например, на левом переднем колесе производится в обязательном симбиозе с заменой аналогичной детали на правом. Из данного правила исключений быть не должно: эффективность тормозной системы зиждется на одновременном «схватывании». В противном случае возможны заносы и иные нежелательные эффекты.

Необходимость своевременной замены

Перед тем, как приступить к описанию собственно процесса замены тормозных дисков, напомним, что это – условие надежной работы тормозов. При экстремальной ситуации (а кто может гарантировать, что она не наступит?!) существует опасность выхода из строя важнейшего элемента тормозной системы.

Итог не заставит себя ждать – аварийная ситуация, чреватая многими проблемами и нешуточной опасностью для жизни.

Замена тормозного диска

Все мероприятия, описанные ниже, можно производить, не располагая соответствующим образом оборудованной мастерской: достаточно поддомкратить машину, зафиксировав ее надлежащим образом (с помощью колодок). Проще говоря, предварительная подготовка практически ничем не отличается от замены колеса на «запаску».

Сняв колесо, обеспечиваем доступ к тормозному суппорту. Для дальнейших действий необходимо снять его. Для этого нужно разогнуть шплинты, которыми – в целях недопущения самопроизвольного раскручивания – снабжены болты крепления. Разгиб производится посредством обычного зубила и молотка. Отметим, что недопустимо приложение чрезмерных усилий – они могут спровоцировать повреждение шплинтов.

На следующем этапе необходимо выкрутить направляющие штифты. Отметим, что это может быть сопряжено с трудностями – штифты являются наружными деталями, вследствие чего подвергаются коррозийному воздействию (выкручивание может быть затруднено).

Чтобы не допустить повреждения граней штифтов, целесообразно воспользоваться торцовым ключом, головка которого является достаточно глубокой. Еще раз напомним – необходимо соизмерять усилие, ни в коем случае не допуская деформации деталей.

После того, как направляющие шнифты освобождены от запорных деталей, они снимаются вместе с дистанционным кольцом. Доступ к тормозному диску обеспечен. Его снятие не представляет затруднений – извлечь диск из посадочного места легче, предварительно простучав его молотком.

Аналогичным способом производится демонтаж второго тормозного диска. Но вначале, естественно, нужно закончить с первым – заменить или отремонтировав его, произведя в обратном порядке вышеописанные процедуры.

Как видим, замена тормозных дисков на ВАЗ 2107 не представляет из себя ничего сложного. Для тех, кто хоть один раз производил замену пробитого колеса на «запаску», она характеризуется лишь некоторым дополнением к привычному списку работ. Думается, никаких проблем не возникнет.

Замена тормозного диска

Тормозной диск подлежит замене, если его толщина станет менее 9 мм.

Снимаем суппорт переднего тормоза (см. Замена суппорта тормоза переднего колеса), не отсоединяя от него тормозной шланг. Подвязываем суппорт в удобном месте, чтобы он не висел на шланге.

Ключом «на 12» отворачиваем два направляющих штифта.

Снимаем дистанционное кольцо и тормозной диск .

Новый тормозной диск устанавливаем в порядке, обратном снятию.

Как разобрать суппорт на ваз 2107

Замена тормозного суппорта на Ваз 2107

Важной частью тормозного механизма является суппорт. Он удерживает рабочие тормозные цилиндры, которые при нажатии педали сдавливают тормозной диск, замедляя вращение колеса. Со временем тормозные цилиндры и сам тормозной суппорт ВАЗ 2107 изнашиваются и колесо начинает тормозить хуже, что может привести к уводу в сторону при торможении или отказу тормозов. Поэтому данные детали нуждаются в контроле состояния и, при необходимости, в ремонте либо замене.

Где находится передний суппорт ВАЗ 2107

На “семерке” дисковые тормоза стоят только на передних колесах. На задних же применяется барабанный тормозной механизм. Поэтому в словосочетании “передний суппорт ВАЗ 2107” слово “передний” излишнее. Суппортов всего два и оба они стоят на передних колесах.

Читать еще: Тормозные диски lada vesta

Доступ к тормозным суппортам открывается после демонтажа передних колес автомобиля.

Что необходимо для снятия суппорта

отвертка или бородок;
ключи на 17 , 14 и 10;
пассатижи;
отрезок резиновой трубки или болт с диаметром, подходящим по внутренний диаметр наконечника тормозного шланга;
маркер.

Снимать и ставить суппорт необходимо при его замене в случае деформации или повреждения. Также это необходимое действие для для того, чтобы провести ремонт суппорта ВАЗ 2107.

Для проведения работ необходимо поднять автомобиль на подъемнике или использовать домкрат. Последний вариант несколько более утомительный, но идеально подходит для домашних условий.

Снятие тормозного суппорта

Для снятия суппорта необходимо выполнить:

поднять автомобиль на подъемнике или поддомкратить колесо, на котором необходимо снять тормозной суппорт;
при помощи гаечного ключа вывернуть болт крепления кронштейна тормозного шланга;

снять кронштейн, чтобы он не мешал дальнейшим действиям;

Важно: под болтом крепления кронштейна находится пружинная шайба, которую нужно не потерять при демонтаже болта и кронштейна.

открутить болт крепления тормозного шланга;

вытащить болт, предварительно сняв два уплотнительных кольца;

вставить в отверстие наконечника тормозного шланга резиновую трубку или болт подходящего диаметра, чтобы предотвратить вытекание тормозной жидкости;
пассатижами снять шплинты, фиксирующие пальцы тормозных колодок;
вытащить пальцы, крепящие тормозные колодки и снять их, используя бородок или тонкую, но не острую отвертку;

снять удерживающие пружины с тормозных колодок;
демонтировать тормозные колодки;

Совет: если планируется последующее использование тормозных колодок, их следует пометить маркером, чтобы при сборке установить на те месте, где они стояли. Если этого не сделать, они будут быстрее изнашиваться и хуже тормозить.

отогнуть стопорные пластины шайб на болтах крепления суппорта;

открутить и снять болты, крепящие суппорт к поворотному кулаку;

снять тормозной механизм (суппорт) ВАЗ 2107 с тормозного диска.

Важно: верхний и нижний болты крепления суппорта отличаются формой головки. При установке узла на место необходимо не перепутать их местами.

Ремонт тормозного суппорта Ваз 2107

Поврежденный или деформированный тормозной суппорт ВАЗ 2107 нуждается в замене. Ремонт суппорта заключается в замене неисправных тормозных рабочих цилиндров. В некоторых случаях вместо замены цилиндров допускается их ремонт.

Порядок замены цилиндров следующий:

зажать суппорт в тиски;
открутить ключом на 10 штуцеры соединительной трубки;

демонтировать трубку, соединяющую рабочие цилиндры;

выколоткой выбить рабочие цилиндры с направляющих, предварительно нажав фиксатор отверткой;
снять фиксаторы и переставить на новые цилиндры (если они на них отсутствуют);
вставить цилиндры в направляющие;
установит соединительную трубку и затянуть штуцеры.

Ремонт рабочих цилиндров заключается в замене резиновых уплотнительных колец на поршнях. Порядок операций такой:

снять тормозной цилиндр;
снять защитный колпачок с поршня, используя отвертку;
подать сжатый воздух в цилиндр, чтобы вытолкнуть поршень наружу;
снять уплотнительное кольцо, поддев его отверткой;
установить новое кольцо;
смазать цилиндр, поршень и кольцо тормозной жидкостью;
вставить поршень в тормозной цилиндр.

Важно: перед установкой новых уплотнительных колец и сборкой цилиндров необходимо убедиться что внутренняя поверхность цилиндра и поршень не имеют повреждений, раковин, деформаций. В противном случае следует заменить тормозной цилиндр новым.

Установка тормозного суппорта

Установка тормозного суппорта на ВАЗ 2107 производится в порядке, обратном его демонтажу.

После установки тормозного суппорта необходимо в обязательном порядке прокачать тормозную систему, удалив из нее воздух. Пока эта операция не выполнена, эксплуатировать автомобиль категорически запрещено.

Суппорты левого и правого колеса немного отличаются, поэтому при покупке новых необходимо обратить на это внимание.

После ремонта и монтажа тормозного суппорта ВАЗ 2107 необходимо проверить тормозную систему на наличие утечек жидкости и при необходимости устранить их.
