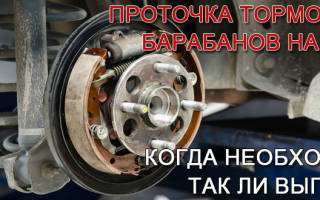

Проточка тормозных барабанов: когда необходима и так ли выгодна
Всем привет! Вам, думаю, хорошо известно, что тормоза в машине работают на основе силы трения. И трение обладают разрушающим эффектом, постепенно стирая контактирующие между собой поверхности. Причем это не зависит от того, насколько прочным является материал. Тут дело только во времени. Потому проточка тормозных барабанов станет вполне актуальной темой для обсуждения.
Барабанные механизмы (БМ) тормозной системы авто преимущественно изготавливаются из прочных и износостойких материалов. Но износ все равно постепенно возникает. Думаю, каждый понимает, что ездить на машине с изношенными тормозами крайне опасно и некомфортно из-за вибраций, свиста, скрежета и длинного тормозного пути.
Стоит поговорить о таком понятии как проточно или расточка. Зачем она нужна, как выполняется, есть ли в узлах допустимый износ, и не лучше ли просто поставить новые барабаны. Мы уже ранее говорили о том, как определить износ тормозных дисков . Также обсуждался вопрос их правильной проточки . Теперь очередь за барабанами.
Конструктивные особенности
На многих легковых и грузовых современных и не очень авто, таких как Камаз (очень популярный грузовик) или Газель, часто предусмотрена именно задняя система торможения. Она состоит непосредственно из самого тормозного барабана, а также механизма так называемой разводки колодок.
Причем в такой системе именно тормозной автомобильный барабан является ключевым узлом. Процесс остановки транспортного средства реализуется за счет того, что начинается соприкосновение между собой барабана и колодок, когда водитель нажимает на соответствующую педаль. Так активируется процесс взаимотрения, тем самым скорость снижается и автомобиль окончательно останавливается. В основе барабанных механизмов обычно лежит чугун высокой прочности.
В процессе торможения на барабан и и ответную колодку действует огромная нагрузка. Причем чем выше будет скорость авто в момент торможения и усилие, прикладываемое к педали, тем выше нагрузка.
При эксплуатации автотранспортных средств в тяжелых условиях начинается дополнительный процесс загрязнения. Между колодками и барабанами скапливается различная грязь.
Поскольку соприкасающиеся поверхности (барабан и колодка) выполнены из разных материалов, на барабанах постепенно возникают разного рода дефекты и признаки деформации. Это опасно тем, что элементы соприкасаются не полностью, площадь контакта уменьшается, и эффективность торможения падает. Все это заставляет периодически проводить осмотр узла, а также заниматься профилактикой. Иначе можно упустить тот момент, когда произойдет отказ системы. О последствиях говорить не стану. Все и так очевидно.
И тут на помощь приходит та самая проточка. Фактически это альтернатива замене тормозов в случае их износа.
Что такое проточка
Многих интересует, как шлифовать и восстановить нормальную площадь контакта, вернув тормозному узлу прежнюю эффективность. Балансировка или профилактика осуществляется за счет проточки или расточки.
Суть процедуры заключается в том, чтобы проточить кромку рабочих поверхностей автомобильных барабанов. Это позволяет создать минимальный зазор между трущимися двумя поверхностями. Но у всего есть предел. А точнее допустимый износ. Когда он будет достигнут, растачивать станет бессмысленно. Нужна замена. Обычно колодки меняют через 50-80 тысяч километров. Профилактическая проверка и проточка делается через 20-30 тысяч километров или по мере необходимости. Иногда профилактику делают чаще, сокращая интервал до 15-20 тысяч км.
Фактически при проточке удаляются поверхностные дефекты и различного рода неровности, которые появились на узле в процессе эксплуатации. Задача заключается в том, чтобы убрать слой чугуна. Для этого использует стенд или специальный станок.
В инструкции по эксплуатации можно узнать, какая толщина барабана является минимально допустимой.
Когда требуется проточка
При восстановлении эффективного торможения на задних узлах при работе своими руками обычно протачивают элементы на токарном станке, поскольку стенд есть далеко не у всех автомобилистов. Подобное оборудование доступно лишь в условиях автосервиса. Их можно найти в огромном количестве в таких городах как Спб, Москва, Екатеринбург, а также более маленьких населенных пунктах.
Прежде чем протачивать устройства, прекрасно понимая, что цена за услугу далеко не маленькая, нужно убедиться в наличии неисправностей.
Это можно узнать по таким признакам:
В процессе торможения наблюдаются сильные или легкие вибрации, которых ранее не было;
Когда водитель нажимает на педаль тормоза, ощущается посторонний шум;
Снижается общая эффективность работы тормозов;
При нажатии на педаль машину начинает носить по сторонам;
Машина останавливается словно рывками;
Ощущается биение в педали;
Аналогичное биение передается на руль;
Увеличивается тормозной путь.
Оптимальным вариантом считается покупка и установка нового комплекта. Но это довольно дорогое удовольствие.
При этом же проточка дает временный эффект и немного продлевает ресурс барабанов. Но увлекаться такой процедурой опасно, поскольку по мере приближения к предельному износу эффективность работы системы начнет снижаться.
Этапы проточки
Сама процедура проточки состоит из 3 ключевых этапов. Именно такого принципа придерживаются специалисты, и на него опираются тем, кто выполняет работу своими руками.
Первый этап. На первом этапе осуществляется первичное снятие слоя толщиной 0,5 мм. Это дает понять, насколько сильно изношен материал барабана, каково его текущее состояние, есть ли более серьезные дефекты;
Второй этап. Далее происходит процедура сглаживания, выравнивания и последующего удаления всех имеющихся неровностей. Снимается около 0,25 мм слоя металла;
Третий этап. Он же финишный. Подразумевает финишную шлифовку, удаление всех оставшихся мелких зазубрин и сколов.
Проточив тормоза, остается ровная рабочая поверхность, а эффективность торможения значительно увеличивается.
Но такая процедура позволяет лишь избавиться от неровностей. Если есть геометрические погрешности, тут проточка не поможет совершенно. Подобные явления возникают, если происходили сильные температурные перепады.
Насколько это правильное и рациональное решение, делайте выводы сами. И делитесь своим мнением в комментариях.
Спасибо за внимание! Подписывайтесь, оставляйте отзывы, задавайте вопросы и рассказывайте о нас своим друзьям!
(1 оценок, среднее: 5,00 из 5)
Проточка тормозных барабанов – экономим на всём, кроме безопасности!
Как правильно должна быть выполнена проточка тормозных барабанов своими руками у легковых или грузовых автомобилей? Стоит ли этим заниматься самому, или все-таки довериться профессионалам? Разберемся в этом, казалось бы, не очень сложном процессе.
Расточка тормозных барабанов грузовых и легковых автомобилей
Многие автомобили по-прежнему оснащены задней системой торможения, которая состоит из тормозного барабана с установленным в нем механизмом «саморазводки» колодок. В условиях эксплуатации автомобиля на территориях постсоветских стран этот механизм довольно быстро засоряется и через каждые 9-14 тыс. км. пробега он практически перестает правильно работать. Впрочем, если вы будете вовремя делать профилактику этой системы, то сами по себе задние барабанные тормоза довольно эффективны.
Одним из важнейших моментов профилактики системы торможения, как для легковых, так и для грузовых автомобилей, является проточка или расточка тормозных барабанов (протачивается кромка на рабочей поверхности). В результате, после правильной замены колодок и обратной сборке тормозного механизма, обеспечится минимально допустимый зазор между колодками и поверхностью барабана.
Тормозные колодки в тормозной системе барабанного типа подлежат замене при достижении пробега около 60-80 тыс.км. Но профилактику системы торможения, и в частности колодок, стоит производить не реже, чем каждые 20-30 тыс.км. При эксплуатации автомобиля в городе во много раз возрастает частота использования системы торможения, а также нагрузка на неё. Частое использование тормозов приводят к довольно сильному нагреву, что резко снижает эффективность и очень негативно влияет на выполнение ими их прямых функций.
Материал, из которого изготовлены тормозные колодки, имеет неоднородную структуру, и поэтому и в процессе эксплуатации на рабочей поверхности барабана по всему радиусу образуются канавки и борозды, происходит частичная деформация. Это приводит к появлению вибрации и повышенному износу колодок, и как результат – значительное снижение эффективности торможения.
Определить неисправность в работе тормозной системы автомобиля можно по следующим признакам:
Появление вибрации;
Нажимая на педаль тормоза, слышим характерный шум;
Ощущается биение руля и педали;
Ухудшение качества торможения.
Проточка тормозных барабанов грузовиков и «легковушек» – неисправности
Как для грузовиков, так и для легковых автомобилей, существует два способа восстановить тормозную систему:
заменить тормозные барабаны на новые;
выполнить проточку тормозных барабанов.
Оптимальное решение в данной ситуации – купить новые барабаны. Но зачастую стоимость замены деталей на новые довольно высока. И при постоянной эксплуатации автомобиля дополнительные расходы могут быть не каждому по карману. Вариант расточки автомобильных барабанов дешевле, поэтому пользуется большим спросом у автомобилистов. Именно к этому способу решения данной проблемы всё чаще и чаще прибегают многие наши сограждане.
Проточить или расточить – это означает, что на специальном станке или стенде методом проточки устраняются дефекты и неровности с рабочей поверхности путем удаления (снятия) слоя метала. Специалисты иногда называют этот процесс – реставрация или профилактическое техническое обслуживание.
Так сколько же именно нужно снимать? Для каждой отдельной модели производитель устанавливает минимально допустимую толщину. Вот именно эти цифры и являются нормативно допустимыми. И увидеть вы их можете либо в руководстве пользователя, если на автомобиле установлены штатные барабаны, либо в эксплуатационной инструкции от производителя.
Станок и стенд для расточки тормозных барабанов – вариант решения проблемы
Ещё не так давно автомобилист даже не стоял перед выбором, где и как производить расточку. Просто снимал их и относил в токарную мастерскую. Где уже опытный токарь, хорошо знающий свое дело, в порядке очереди давал вашей запчасти «вторую жизнь». Это был довольно сложный и трудоёмкий технологический процесс.
Расточка – это не просто банальное протачивание верхнего слоя рабочей поверхности. Важно также придерживаться всех параметров при балансировке, относительно барабана и ступицы колеса. Неточности или сбой в одном из этапов этого процесса могут привести к серьезным, а иногда и к трагическим последствиям. Поэтому к этим моментам рекомендуется подойти со всей ответственностью и вниманием.
Сейчас в распоряжении современных мастеров СТО есть специализированный чудо-станок, в котором возможно все параметры запрограммировать, и шлифовка, проточка, или расточка барабана происходит в режиме заданной программы. Что позволит минимизировать вероятность ошибок и погрешностей в этом технологическом процессе.
Более того, очень часто нет нужды и вовсе снимать тормозной барабан с автомобиля.
Проточка со снятием, как правило, осуществляется на стационарном токарном станке или специализированном стенде для расточки барабанов. Процесс без снятия осуществляется при помощи переносного специализированного станка для проточки. Возможен вариант самостоятельной расточки или шлифовки барабанов подручными средствами, хотя этот способ выглядит довольно сомнительным в плане его эффективности и дальнейшей безопасности эксплуатации.
В случае профессиональной проточки мастером на специализированном оборудовании, мы получим:
устранение биения;
повышение эффективности работы тормозной системы;
увеличение срока эксплуатации тормозных барабанов;
Вполне возможно самостоятельно произвести проточку тормозного барабана. Однако для совершения этого процесса вам, как минимум, необходимо быть готовыми выполнить два условия: быть токарем определенной квалификации и иметь токарный станок. Во всех других случаях, пользуясь здравым смыслом, лучше не рисковать.
Стенд Р185 для расточки тормозных барабанов
Токарная установка Р 185 с комбинированным (механическим и ручным) приводом продольной подачи суппорта и ручным приводом поперечной подачи каретки. Стенд Р 185 предназначен для обточки тормозных накладок и расточки тормозных барабанов грузовых, легковых автомобилей и автобусов на станциях технического обслуживания и автотранспортных предприятиях.
В корпусе смонтирован шпиндель. Электродвигатель устанавливается на корпус с помощью кронштейна. Через клиноременную передачу вращение передается валу червячному, далее червячному колесу, посаженному на шпиндель. Вращение шпинделя через вал промежуточный и редуктор передается на ходовой винт. На корпусе монтируются направляющие продольного суппорта, блок аппаратный с панелью управления. Поперечная подача каретки с резцедержателем осуществляется вручную маховичком. Отключение ходового винта и реверс подачи осуществляются рукояткой. При отключенном редукторе маховичком суппорт можно перемещать вручную. Зазоры в направляющих регулируются регулировочными болтами, причем каретка центральным болтом может стопориться, что исключает ее самопроизвольное перемещение при рабочем ходе суппорта.Блок аппаратный устанавливается на корпус и крепится двумя винтами. Внутри блока аппаратного расположены приборы пуска и управления.
На лицевой стороне блока расположена панель с органами управления и сигнализации:
Приспособление для расточки тормозных барабанов состоит из оправки, комплекта центрирующих конусов и втулок различных длин. Для обточки тормозных накладок используется приспособление, состоящее из оправки, сменных планшайб, фиксаторов, ограничителей, роликов, втулок и прижимных планок. На конусах и планшайбах нанесена маркировка в соответствии с моделью ремонтируемого автомобиля.
Шпиндель имеет три скорости вращения за счет перестановки клинового ремня по трех ручьевым шкивам.
Механическое перемещение суппорта имеет четыре подачи, осуществляемые перестановкой зубчатых колес с числом зубьев 41 и 58, а также реверсом, выполненным так, что при обратном перемещение суппорта его подача в 1,5 раза меньше, чем при прямом перемещении. Таким образом, установка имеет 4 подачи: 0,2 и 0,3 или 0,4 и 0,6 мм/об.
В среднем положении, когда колесо 58 не сцеплено с другими колесами, возможно ручное перемещение суппорта маховичком продольной подачи. Поперечная подача каретки суппорта осуществляется вручную маховичком поперечной подачи.
Защита механизма подач от перегрузок осуществляется шариковой предохранительной муфтой, срабатывающей от усилия подачи 80-150 кгс.
Шпиндельными опорами является роликовые конические подшипники:
Ходовой винт укреплен на двух роликовых конических подшипниках 2007106. Вал червячный установлен на роликовых конических подшипниках 7305. Зубчатые колеса редуктора подач собраны на шариковых подшипниках 80201/180201.
Указание мер безопасности
К работе на установке допускаются лица, изучившие паспорт, прошедшие инструктаж по охране труда и технике безопасности и ознакомленные с особенностями ее эксплуатации. Установка должна быть надежно заземлена. При эксплуатации установки необходимо соблюдать все общие правила охраны труда и техники безопасности при работе на металлорежущих станках. Оператор должен использовать при работе защитные очки. Установка должна быть подключена к вытяжной вентиляции или к промышленному пылесосу через кожух отсоса.
Транспортирование
Транспортирование установки может осуществляться следующими способами:
– в транспортной таре;
– четырехветвевым стропом, концы которого надеваются на концы двух штанг диаметром 27-30 мм, вставленных в отверстия у основания станины;
– вилочным погрузчиком, подводя вилочные подхваты под вышеуказанные штанги со страховкой пеньковым канатом от опрокидывания;
– двухветвевым стропом за концы штанги, продетой через центральное отверстие шпинделя (при снятой оправке).
Подготовка установки к работе
Перед монтажом установки с ее поверхности удаляется консервационная смазка при помощи ветоши, смоченной керосином. Установка крепится четырьмя болтами к фундаменту. При размещении установки следует предусмотреть наличие свободных зон с левой и задней сторон для монтирования обрабатываемых деталей, обслуживания привода установки и электродвигателя. Заземлить установку к общему контуру заземления. Контактный болт заземления расположен на основании с задней стороны корпуса. Подвести кабель питающей сети с жилой заземления. Произвести смазку установки согласно таблице смазки. Проверить натяжение клинового ремня. Ознакомиться с назначением и расположением органов управления, произвести пробный пуск и убедиться в нормальной работе всех механизмов.
ВНИМАНИЕ: Перед пуском убедиться в отсутствии резцедержателя в зоне вращения планшайбы.
Порядок работы
Расточка тормозных барабанов.
Расточку тормозных барабанов производить в сборе со ступицей, для чего в шпиндель закрепить оправку, на которую надеть тормозной барабан между двумя центрирующими конусами с соответствующей маркировкой и через набор втулок или неиспользованных в данной момент конусов, закрепить гайкой.
Расточку заднего барабана автомобиля ЛиАЗ произвести без ступицы на специальной планшайбе. Планшайбу закрепить на оправке набором втулок или конусов. На центрирующую расточку планшайбы установить тормозной барабан и закрепить тремя прижимами.
Для предотвращения врезания инструмента в дно тормозного барабана перед его расточкой произвести установку резца на длину расточки, для чего суппорт перевести в крайнее левое положение до упора при незакрепленном резцедержателе, затем резцедержатель установить на длину расточки, после чего закрепить стойку и резцедержатель.
При расточке тормозного барабана механическая подача суппорта прекращается при достижении суппортом жесткого упора, при этом происходит срабатывание шариковой предохранительной муфты, расположенной на ходовом винте.
Обточка тормозных накладок.
В шпиндель установки закрепить оправку, на которой установить соответствующую планшайбу. В отверстиях планшайбы, согласно нанесенной маркировке ремонтируемого автомобиля, закрепить фиксаторы и ограничители. В собранное приспособление установить колодки отверстием на фиксатор, на противоположных концах установить ролики там, где они предусмотрены конструкцией колодки, с соответствующей маркировкой и закрепить колодки стяжками до упора роликов в ограничитель.
Техническое обслуживание
Для обеспечения долговечной работы установки необходимо:
– содержать установку в чистоте;
– регулярно и правильно производить смазку установки согласно таблице смазки. При отсутствии смазочных материалов, указанных в таблице, допускается применение других материалов, имеющих аналогичные свойства.
Смазку направляющих суппорта каретки и ходовых винтов производить в начале смены (обязательно) и в течение смены (по мере необходимости). Смазку направляющих и ходовых винтов производить вручную при помощи масленки, нанося смазку непосредственно на поверхности направляющих и ходовых винтов. Масло в редуктор заливается при снятой крышке, расположенной под блоком аппаратным (уровень масла не выше 1/2 диаметра вала червячного). Шестерни редуктора подач смазываются при снятой крышке редуктора. Подшипники шпинделя смазываются при снятой крышке под аппаратным блоком.
Гарантии изготовителя
Завод – изготовитель гарантирует исправную работу установки в течении 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода, при условии соблюдения потребителем требований паспорта на изделие.
Проточка тормозных дисков и барабанов по недорогой цене для легковых и грузовых автомобилей в Рязани
Проточка тормозных дисков и тормозных барабанов в Рязани
Проточка тормозного диска и тормозного барабана — восстановление геометрии диска – осуществляется мастерами рязанской кампании «Токарь-сервис» на высокоточных токарных станках.
При проточке диска мы вытачиваем индивидуальную оправку под каждый диск и производим обработку сразу трех поверхностей с одной установки диска, что позволяет достичь идеальной геометрии и устранить дисбаланс (биение).
Проточим тормозные диски и тормозные барабаны для любых легковых или грузовых автомобилей – от бюджетных до премиальных.
Обычно тормозных дисков хватает на два комплекта тормозных колодок. Но бывает, что они обращают на себя внимание гораздо раньше – например, когда по причине резкого перепада температур возникает заметное биение. Проехал по луже после интенсивного торможения – вот диски и покоробило.
А бывает, что и новые только купленные диски, установленные на автомобиль, бьют, да так что руль из рук вырывает.
Симптомы: вибрации на руле и педали тормоза, которые при замедлении порой переходят даже на кузов.
ВНИМАНИЕ!Мы работаем только со снятыми дисками.
Самое главное, когда диск снят и отчищен, становятся видны все недостатки: микротрещины, сколы, заводской брак при отливке (очень часто бывает некачественная обработка торца диска, который прилегает к ступице и как не ставь даже новый диск остается вибрация).
Почему мы не работаем со станками, которые позволяют протачивать диски без снятия.
При обработке тормозного диска без снятия невозможно обеспечить максимальную жесткость в системе: станок – ступица – ось – тормозной диск.
Не позволяет применять высокие скорости вращения. По сути, резание происходит на средних скоростях — оставляет шероховатость диска, что негативно влияет на качество торможения и износ колодок.
Нельзя произвести качественную дефектовку тормозных дисков. Есть диски с большой выработкой, сколами, трещинами которые просто опасны для дальнейшего использования, а тем более для проточки.
Проточка тормозных дисков — цена услуги
Цены на проточку тормозных дисков в нашей компании одни из самых низких в Рязани и области и начинаются от 300 рублей за проточку одного тормозного диска для легкового автомобиля:
Для легковых автомобилей — диск любого диаметра- 300 рублей за проточку тормозного диска, кроме дисков без центральной части — для них цены устанавливаются по согласованию.
Для легких грузовиков — от 600 до 800 рублей за проточку одного диска, в зависимости от диаметра диска.
Для тяжелых грузовиков, автобусов (диски или тормозные барабаны) — от 800 до 1800 руб за штуку, в зависимости от сложности.
Максимальный диаметр детали- 630 мм.
