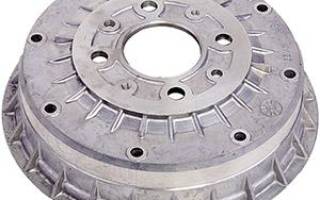

Барабан тормозной ВАЗ-2101 – ВАЗ-2107: основа тормозной системы ВАЗ «Классика»

Автомобили классического семейства ВАЗ (модели 2101 – 2107) оборудуются традиционной гидравлической тормозной системой с передними дисковыми и задними барабанными тормозами. На всех моделях устанавливаются идентичные тормозные барабаны — об этих деталях, их назначении, устройстве, принципах работы и обслуживании пойдет речь в данной статье.

Тормоза ВАЗ «Классика» — устройство, особенности и работа

Автомобили ВАЗ «Классика» (модели с 2101 по 2107) оборудовались традиционной тормозной системой с гидравлическим приводом. Об этом типе тормозов мы неоднократно писали, поэтому здесь расскажем лишь об основных моментах. В данной системе усилие, необходимое для срабатывания установленных на колесах тормозных механизмов, создается с помощью главного тормозного цилиндра при нажатии водителем на педаль. Повышенное давление от главного цилиндра по магистралям передается к колесным цилиндрам, которые сдвигают (в дисковых тормозах) или раздвигают (в барабанных тормозах) колодки.

Колеса автомобилей ВАЗ-2101 – 2107 оснащаются двумя типами тормозных механизмов:

Современные дисковые тормоза — на передних колесах;
Классические барабанные тормоза — на задних колесах.

Оба этих механизма относятся к фрикционным тормозам, то есть — к тормозам, основанным на силе трения между подвижными и неподвижными деталями. Отличие дисковых и барабанных тормозов заключается в положении, форме взаимодействии этих деталей.

Барабан тормозной ВАЗ-1118,2108,2110,2170,2190 АвтоВАЗ

Барабан тормозной ВАЗ-2121,2123 АвтоВАЗ

Барабан тормозной ВАЗ-1118,2108,2110,2170,2190 чугун LUCAS

Барабан тормозной ВАЗ-1118,2108,2110,2170,2190 чугун комплект (2 шт.) АВТОРЕАЛ

Барабан тормозной ВАЗ-1111 чугун (4 шпильки) в упаковке LADA

Барабан тормозной ВАЗ-2101-2107 АвтоВАЗ

Гайка М16х1.5 барабана тормозного КАМАЗ самоконтрящаяся БЕЛЗАН

Барабан тормозной ВАЗ-1118,2108,2110,2170,2190 чугун АВТОРЕАЛ

Гайка М16х1.5 барабана тормозного КАМАЗ самоконтрящаяся MEGAPOWER

Болт М16х1.5х50 барабана тормозного КАМАЗ в сборе MEGAPOWER

Но почему выбрано такое решение — разные типы тормозных механизмов на передней и задней оси? Причин здесь несколько. Во-первых, в то время (разработка автомобилей этого семейства велась в 1970-х годах) дисковые тормоза были еще редкостью, а, во-вторых, более привычные (хотя и менее эффективные) барабанные тормоза обеспечивали достаточную надежность торможения заднеприводного легкового автомобиля небольшой массы. Так что выбранное решение несколько снижало стоимость производства и обслуживания автомобиля.

Независимо от типа тормозного механизма, его привод осуществляется посредством установленных на колесах небольших гидравлических цилиндров. Рост давления в тормозной системе заставляет поршни (которые представляют собой цилиндры, вставленные в суппорты или в полые трубки) приводят колодки в движение, обеспечивая торможение. При понижении давления поршни под действием пружин возвращаются в исходное положение, растормаживая колеса.

Тормозная система ВАЗ «Классика» обладает высокой надежностью, так как она состоит из двух независимых гидравлических контуров, дублирующих друг друга. Такая схема обеспечивает работоспособность тормозов при неисправности одного из контуров, а выход из строя сразу двух контуров — ситуация маловероятная.

Устройство и принцип работы барабанных тормозов

1 — щит тормозного механизма;
2 — колесный цилиндр;
3 — верхняя стяжная пружина колодок;
4 — тормозная колодка;
5 — накладка колодки;
6 — тормозной барабан;
7 — установочный штифт;
8 — направляющая пружина;
9 — нижняя стяжная пружина

Тормоз барабанного типа состоит из двух основных частей:

Тормозной барабан. Данная деталь вращается вместе с колесом, также играет роль корпуса для тормозного механизма. Барабан изготавливается из металла, на его внешней стороне имеются резьбовые отверстия для шпилек, с помощью которых устанавливается колесо.

Тормозной механизм. Он установлен на тормозном щите, который, в свою очередь, неподвижно фиксируется на ступице колеса. Механизм состоит из следующих основных деталей:

Тормозные колодки с фрикционными накладками;
Тормозной цилиндр двухстороннего действия (имеет два поршня, расположенных с противоположных сторон);
Стяжные пружины;
Трос привода стояночного тормоза;
Рычаг ручного привода тормозных колодок.

В данном механизме предусмотрено две колодки — передняя и задняя (свое название они получили по расположению относительно автомобиля), между ними в верхней части расположен тормозной цилиндр, также сверху и снизу колодки стягиваются пружинами. Здесь же находятся трос стояночного тормоза и ряд других деталей.

Принцип работы барабанных тормозов очень прост. Повышение давления тормозной жидкости, вызванное нажатием на педаль тормоза, заставляет раздвигаться поршни колесного тормозного цилиндра, которые, в свою очередь, раздвигают связанные с ними колодки. Колодки упираются в барабан, под действием поршня прижимаются к его внутренним стенкам, и останавливают вращение колеса. При понижении давления в системе усилие, создаваемое цилиндром, падает, и за счет стяжных пружин колодки отходят от барабана.

К тормозным барабанам предъявляются жесткие требования по надежности, прочности, геометрии, а также к коэффициенту трения внутренней поверхности. На сегодняшний день в автомобилях ВАЗ-2101 – 2107 применяются барабаны двух типов:

Чугунные барабаны;
Барабаны из алюминиевых сплавов с чугунной вставкой.

Именно в чугуне оптимально сочетаются и прочность, и надежность, и приемлемый коэффициент трения, а также низкая стоимость и простота в изготовлении. Однако этот металл довольно тяжел и хрупок, поэтому часто используются более легкие и прочные барабаны из алюминиевых сплавов (именно сплавов, так как чистый алюминий слишком мягок), но имеющие с внутренней стороны чугунную вставку, о которую трутся колодки.

Несмотря на то, что автомобили ВАЗ «Классика» сняты с производства (последняя «Семерка» ВАЗ-2107 сошла с конвейера еще в 2012 году), их все еще много на российских дорогах, поэтому ВАЗ и многие другие производители все еще изготавливают тормозные барабаны для них. Так что ремонт и обслуживание тормозов старых «Жигулей» в наше время не представляет проблем.

Обслуживание и ремонт тормозных барабанов ВАЗ «Классика»

Задние барабанные тормоза требуют регулярного обслуживания и ремонта, причем чаще всего это производится собственными силами. Потому что большинство владельцев ВАЗ «Классика» — это мужчины, представители старшего поколения и, напротив, молодые люди, которые привыкли сами ремонтировать свои машины.

Периодически необходимо производить проверку основных деталей тормозов:

Состояние внутренней поверхности барабана;
Состояние и толщина тормозных колодок (точнее — фрикционных накладок);
Состояние тормозного цилиндра;
Целостность и геометрия остальных компонентов.

Так как барабанные тормоза скрыты от глаз, для их обслуживания, диагностики и ремонта необходимо снять барабан. Производится это в следующем порядке:

С помощью домкрата поднять заднюю часть автомобиля;
Снять колесо;
Открутить два крепежных болта;
Вкрутить данные болты в технологические отверстия, добиться снятия барабана (болты при упоре вытолкнут барабан).

Читать еще: Ремонт тормозов уаз 469

Теперь можно производить проверку основных компонентов либо дальнейшую разборку тормозного механизма.

Тормозные колодки. Они считаются работоспособными, пока толщина фрикционных накладок составляет 1,5 мм и более. В противном случае они подлежат замене. Также колодки необходимо заменить при обнаружении на накладках серьезных повреждений, борозд, каких-либо деформаций и т.д. При загрязнении колодок их необходимо очистить и промыть с применением растворителей.

Тормозной барабан. Номинальный внутренний диаметр барабана составляет 250 мм, при увеличении диаметра на 1 мм и более барабан подлежит замене. При обнаружении на внутренней поверхности барабана борозд, неровностей или иных неглубоких повреждений, его можно расточить, но с указанным выше допуском не более 1 мм. Большее увеличение внутреннего диаметра приводит к снижению прочности барабана, что чревато деформациями и его разрушением во время движения. Поэтому сегодня проще и дешевле заменить барабан новым.

Колесный тормозной цилиндр. Этот узел необходимо разобрать, почистить, проверить целостность каждой детали, а также убедиться, что на зеркальных поверхностях поршней и цилиндра отсутствуют борозды или шероховатости. При обнаружении повреждений поверхностей их можно зашлифовать, однако это может привести к изменению размеров деталей, что недопустимо. При сборе цилиндра необходимо установить новые уплотнители, а иногда и колпачки.

Особое внимание барабанным тормозам следует уделить в нескольких случаях:

Появление шума в колесах, особенно во время торможения автомобиля — это может происходить вследствие загрязнения тормозного механизма, а также из-за неравномерного или критического износа фрикционных накладок и барабана, поломке пружин и других элементов;
Неравномерность траектории движения машины при торможении — это обычно говорит об отказе колесного цилиндра, но иногда такое поведение автомобиля вызвано полным износом колодок одного колеса;
Повышенный уровень вибраций при торможении — это говорит либо о неравномерном, либо о полном износе колодок или барабана.

Во всех этих случаях необходимо произвести ремонт, так как неисправности и износ колодок и барабанов повышают опасность движения автомобиля.

При грамотном обслуживании и своевременной замене неисправных или выработавших свой ресурс деталей задние барабанные тормоза ВАЗ-2101 – 2107 будут служить надежно, обеспечивая вашу безопасность на протяжении долгих лет.

От слаженной работы системы обогрева автомобиля зависит температура внутри его салона. Температурный режим влияет не только на комфорт его водителя и пассажиров, но и на способность оптимального управления транспортным средством. Ключевую роль в работе системы отопления играет кран отопителя, который позволит в нужный момент запустить или остановить работу соответствующей системы.

Многие взрослые не любят зиму, считая ее холодным, депрессивным временем года. Однако дети совсем другого мнения. Для них зима — это возможность поваляться в снегу, покататься на горках, т.е. весело провести время. И одним из лучших помощников для детей в их нескучном времяпровождении — это, например, всевозможные санки. Ассортимент рынка детских санок очень обширен. Рассмотрим некоторые виды из них.

Почувствовав дыхание зимы, все автомобилисты задумываются о замены сезонной резины. И очень многие из нас при покупке зимних шин встают перед трудным выбором — «шиповки» или «липучки»? Каждый тип шин имеет свои преимущества и недостатки, и отдать предпочтение чему-то одному бывает очень сложно. В этой статье мы попытаемся сделать этот непростой выбор.

Заливка в бак некачественного дизельного топлива может навредить мотору вплоть до полного его выхода из строя. Минимизировать или исключить негативные последствия заправки низкокачественным дизелем помогает специальная автохимия — присадки в дизтопливо, о которых подробно рассказано в данной статье.

Дважды в год все водители задаются одним вопросом — когда заменить сезонную резину? Весной все гадают, когда поставить летнюю резину, а осенью ищут момент, когда установить зимнюю, и очень часто водители допускают ошибку. О том, как выбрать оптимальное время для замены сезонной резины, и как не допустить ошибку в этом непростом деле — читайте в данной статье.

Отопители и предпусковые подогреватели немецкой компании Eberspächer — известные во всем мире устройства, повышающие комфорт и безопасность зимней эксплуатации техники. О продукции данного бренда, ее типах и основных характеристиках, а также о подборе отопителей и подогревателей — читайте в статье.

Замена задних тормозных колодок ВАЗ 2107

Каждый владелец ВАЗ 2107 должен знать, как понять, что автомобилю требуется срочная замена задних тормозных колодок. Хорошо также научиться выполнять такой ремонт своими руками, ведь установка новых колодок не требует какого-либо дорогостоящего инструмента.

Если во время торможения сзади слышен свист и скрипы, а ручной тормоз – плохо «держит», вероятнее всего вашей машине требуется замена задних тормозных колодок ВАЗ 2107. Затягивать с работами не рекомендуется, поскольку эксплуатация транспортного средства с неисправной тормозной системой чревата серьезными последствиями.

Выполнить ремонт не сложно, но есть несколько нюансов, которые нужно обязательно учесть в работе. Перед работами целесообразно ознакомиться со схемой устройства тормозов на ВАЗ 2107.

На «классике» задних колодок – 4, но даже для того, чтобы оценить степень износа, нужно снимать барабаны и колеса. Как починить самостоятельно эту неполадку, читайте и смотрите ниже.

Необходимые запчасти

На российском рынке задние колодки для «классики» предлагаются в широком ассортименте. Но, практика показывает, что не стоит приобретать китайские детали. Они низкого качества: у феродо – низкий коэффициент трения, а накладки – быстро отклеиваются. Целесообразно приобретать детали с такими артикулами: 2101-3502090-55, 21010350209055, 2101-3502090, VR311, BS-T 1001 N, 13.0460-2966.2, 602966, 2101-3501089, 2101-3501800-82, 21010350180082, 2101-3501089. Это российская и европейская продукция, цена варьируется от 500 до 1100 рублей, но вы поставите на машину действительно качественные детали, которые прослужат долго.

Необходимые для ремонта инструменты

Для выполнения ремонта вам потребуются такие инструменты:

баллонный ключ;
щетка с металлическим ворсом;
линейка;
наждачная бумага;
ключи;
домкрат;
плоскогубцы.

В автосервисах эта услуга предоставляется на 9.02.1019 года недорого – в среднем цена установки задних тормозных колодок ВАЗ 2107 – 600 рублей. Но вы сэкономите время на дорогу, и одновременно во время работ сделаете собственную ревизию автомобиля.

Читать еще: Установка газового оборудования на автомобиль карбюратор

Порядок операций

Работы можно проводить без смотровой ямы или эстакады. Машина устанавливается на ровную поверхность, поднимается домкратом. Далее выполняются такие операции:

За колесом находится барабан, который необходимо демонтировать. Если узел давно не снимался, он, скорее всего, «прикипел». Для снятия можно воспользоваться средствам WD.

После снятия барабана тормозные колодки – в доступности. Их можно осмотреть, очистить от грязи. Если фрикционный слой достиг минимума – следует продолжить ремонт задних тормозных колодок ВАЗ 2107.

Тогда демонтируются соединительные пружины: сначала – верхняя, затем – нижняя. Операция выполняется отверткой, при необходимости можно воспользоваться плоскогубцами.

Теперь можно демонтировать фиксаторы. Они состоят из стержня, пружины и шайбы. Последние элементы нужно провернуть на 90 градусов, и снять через прорези. Аналогично выполняется процедура и на другой колодке.

После данной операции колодки легко извлекаются.

Теперь извлекается шплинт, фиксирующий ручной тормоз, затем – стояночного тормоза. Далее снимается рычаг, предварительно нужно вынуть шайбу.

Порядок замены тормозных колодок можно посмотреть на этом видео:

Резюмируем

Важно, перед установкой новых деталей необходимо максимально свести поршни цилиндра.

Если барабан все равно отказывается «садиться» на штатное место, можно удалить буртик. Выполняется это так: барабан закрепляется на полуоси обратной стороной, включается мотор и скорость. Буртик спиливается напильником. Несмотря на простую конструкцию задних колодок, их монтаж более затруднителен. Но выполнив эту операцию однажды, все последующие ремонты вы выполните с легкостью. А менять задние колодки нужно через каждые 40-50 тысяч километров. Именно таков их ресурс. Немецкие колодки могут прослужить дольше, если вы эксплуатируете автомобиль в обычном режиме и способ вождения машины – не агрессивен.

Замена задних тормозных колодок ВАЗ 2107

Добрый день, дорогие друзья! Если при торможении вы слышите неприятный металлический скрежет, чувствуете, что авто стало хуже замедляться, то пришло время проверить тормозные механизмы колес. В прошлых статьях мы диагностировали и меняли передние тормозные колодки на ВАЗ классике, а если с ними все в порядке, то стоит проверить задние тормоза. Сегодня узнаем, как проводится замена задних тормозных колодок ВАЗ 2107. В каких случаях это нужно делать и разберем нюансы.

Стоит напомнить, что тормозная система Жигулей имеет два вида тормозных механизмов: передние дисковые тормоза и задние барабанные. Поэтому замена задних колодок отличается от замены передних. Отличия существенные, их мы озвучим в этой статье. Если придерживаться наших советов, то заменить их сможете самостоятельно, имея минимум инструментов в гараже. Усаживайтесь удобнее, начинаем…

Необходимые инструменты

Пассатижи, отвертка, молоток
Набор ключей на «12», «13», «7». Можно накидные, можно рожковые

Рекомендуется использовать специальный ключ для надевания стяжной пружины. У меня его нет, вместо него пользуюсь пассатижами, что не всегда бывает удобно. В таких случаях часто вспоминаю родственников конструктора по материнской линии – пружина никак не хочет держаться за пассатижи и норовит сорваться.

Поэтому лучше купить такую вещь (она показана на скрине ниже), позаимствовать у соседа по гаражу или сделать самому. На видео, в конце статьи, автослесарь покажет, как без проблем надеть нижнюю пружину при помощи одной отвертки, возьмите на заметку.

Когда стоит менять задние колодки

Как говорилось выше, если при торможении вы слышите скрип с кормы автомобиля, то пора проверять задние тормоза. Это первый признак необходимости замены колодок. Кроме этого, их ресурс не превышает 40-50 тыс. км., зная качество запасных частей, то еще меньше.

После вскрытия барабана и визуального осмотра, при толщине фрикционной накладки менее 2-1,5 мм – меняем колодки. Может быть такое, что толщина еще достаточная, но обнаружены сколы на рабочей поверхности или материал расслоился. Бывали случаи, что он просто осыпался в барабан и тормозить было уже нечем. При этом в салон передавался сильный металлический скрежет при нажатии на тормоз.

Косвенным признаком необходимости замены может считаться неработающий «ручной» тормоз. Трос регулировки натяжения «ручника» подтянут, вы стоите на клоне, поднимаете рукоятку стояночного тормоза, а машина катится – пришло время менять. Этот способ не 100%-й, потому что, могут быть и другие факторы, влияющие на исправность ручника.

Замена задних тормозных колодок ВАЗ 2107

Снятие

Это можно делать как на яме, так и на подъемнике. Главное получить доступ к торсу ручного тормоза. Ставим «башмаки» под передние колеса и начинаем.

Важно! Чтобы поменять задние колодки нужно снять барабан, а чтобы это сделать, нельзя автомобиль ставить на ручной тормоз, поднимать рычаг ручника в верхнее положение. В этом случае они разведутся в разные стороны, прижмутся к стенкам барабана и снять его не получиться.

Если меняете колодки, не важно передних тормозов или задних, всегда меняйте их парой – на двух колесах одной оси. Таким образом, будет равномерный износ, тормозить колеса будут с одинаковой эффективностью. В противном случае при экстренном торможении вас может развернуть.

Отпускам трос регулировки натяжения ручного тормоза.

Это нужно, чтобы колодки не были разведены. Даже небольшое разведение может привести к трудностям снятия тормозного барабана. Напомним, регулировочные гайки троса находятся под машиной, в центе под днищем. Их легко найти, от передней части авто идет один трос, через эти гайки он раздваивается на два задних колеса.

Вывешиваем колесо, ставим упоры под передние колеса, снимаем колесо
Зачищаем место контакта барабана с полуосью от грязи и ржавчины.

Можно использовать щетку по металлу или нож. Заливаем это место WD-40, если ее нет – изготавливаем ВД-шку своими руками, ждем.

Выкручиваем направляющие штифты и пытаемся снять барабан с полуоси.

Зачастую нас ждет облом на этом этапе. Он может хорошо «прикипеть» и сниматься не захочет. В тяжелых случаях он даже не шевелиться, нет никого люфта. Что делать в этом случае?

Существует народный метод . Чтобы хоть немного расшевелить барабан и сорвать его с полуоси, нужно завести авто и разогнать машину на второй передачи как можно сильнее и резко нажать на тормоз. В большинстве случаев барабан сорвется с полуоси, иногда вылетает в сторону движения колес.

Читать еще: Педали в машине газ тормоз сцепление расположение

Переходим ко второму этапу снятия . Барабан имею люфт, шатается, крутится вокруг оси, но не желает слазить с механизма тормозов. В этом случае можно применить ударный инструмент – молоток или использовать болты, в качестве съемников.

Первый вариант – более жесткий , есть шанс повредить барабан или расколоть его на части. Залазим в яму, берем деревянный брусок, подставляем его к краям барабана и молотком простукиваем по нему. Сделать пару ударов с одной стороны, провернули барабан, сделали с другой стороны несколько точных ударов. Таким образом, он будет постепенно слазить с тормозных колодок. Главное, чтобы он не пошел на перекос и не поймал клина.

Второй вариант – болты, как съемники . При откручивании направляющих штифтов обратите внимание на технологические отверстия в барабане. Они, в отличие от отверстий для штифтов, имеют резьбу. Подбираем болты нужного диаметра, обычно это на «13», вкручиваем. Начинаем равномерно подтягивать их. Они упираются в полуось, закручиваем их далее. Они по резьбе стягивают барабан с тормозного механизма.

Важно! Второй вариант можно применять, если в барабане есть люфт и он свободно вращается вокруг полуоси. В противном случае, можно «свернуть» голову болтам, не добившись результата.

Видео, как снять тормозной барабан, способ 1 — тяжелый случай:

Видео, как снять «прикипевший» барабан при помощи болтов в качестве съемников (Способ 2):

Снимаем шайбы опорных чашек.

Для удобства демонтажа, рекомендуется начинать с колодки без рычага ручного тормоза. Прокручиваем верхнюю шайбу до совпадения штифта с прорезью в ней.

Важно! Пружина опорной чашки упругая, может вылететь в неизвестном направлении. Как следствие – потеря шайб, пружины, проблема вставить выпавший штифт в отверстие защитного щитка. Придерживаем руками их, и будет вам счастье.

Пассатижами снимаем нижнюю стяжную пружину. Она также может улететь в другой край гаража, придерживаем ее или следим за местом падения.

Берем в руки колодку, оттягиваем в сторону, снимая с верхней пружины.
Снимем верхнюю пружину полностью, вытягиваем распорную планку.

Повторяем операцию и для противоположной колодки. Оттягиваем ее в сторону, снимаем с нижнего конца крепление троса ручника. Это хорошо показано на видео ниже.

Важно! При демонтаже колодок рекомендуется придерживать пальцем или другим подручным средство штифты опорных чашек. В противном случае они могут выпасть из посадочных мест. Вернуть их на место, особенно ту, которая находится со стороны поперечной тяги задней подвески, будет проблематично.

Что делать, если штифт все-таки выпал? Можно с помощью отвертки и «такой-то матери» вставить его через отверстие крепления тяги и защитного щитка. Можно привязать к концу штифта, который должен находиться со стороны тормозных колодок, тонкую проволоку. Ее продеть через отверстия и протянуть ее, направив штифт в отверстия и вытянув наружу.

Видео, снятие и установка задних тормозных колодок на классике:

Установка

Переносим рычаг ручного тормоза со старых колодок на новые. Для этого расшплинтовываем его и устанавливаем на новые, не забывая зафиксировать его.

Сводим рабочий тормозной цилиндр, чтобы можно было без проблем надеть барабан.

Используем либо слесарный ключ, чтобы сжать их, либо небольшими ударами подручных средств, сводим поршня. Полностью утапливать их не нужно, достаточно на пару миллиметров.

Первой устанавливаем заднюю колодку с рычагом ручника. Вставляем нижний край рычага в ухо троса стояночного тормоза.

В отверстие для опорных чашек вставляем штифт, поддерживая его пальцем или отверткой.

Надеваем на него шайбу с одной прорезью, пружину, и фиксируем все шайбой с одной сквозной прорезью и глухой (на вид она похожа на головку болта под крестовую отвертку). Проворачиваем ее на 90 градусов, чтобы сплюснутый конец штифта зашел в паз шайбы. Перепутать их невозможно. Иначе не сможете зафиксировать пружину, шайба с одним разрезом будет проворачиваться, срывая ее.

Важно! Нижний край колодки должен попасть в специальный паз механизма, верхний – в паз поршня цилиндра.

Вставляем распорную планку ручника. Двойной вырез на ней упирается в рычаг ручного тормоза, одинарный – в противоположную колодку.

Надеваем верхнюю пружину. Сначала, на ранее установленную тормозную колодку с рычагом, цепляем один край пружины, второй – за соседнюю.

Устанавливаем колодку на место, поправляем распорную планку, чтобы она села ровно, держим руками штифт опорной чашки и вставляем его в посадочное отверстие.
Нижнюю пружину одним краем цепляем за колодку с ручником, а второй край, при помощи тонкой отвертки, надеваем на ухо второй. Как это просто сделать показано в видео выше.
Фиксируем опорную чашку шайбами, как говорилось выше.

Если произведена замена задних тормозных колодок ВАЗ на новые, то рекомендуется после монтажа слегка простучать по накладкам руками или резиновым молотком. Тем самым вы «усадите» их на место.

Важно! Перед установкой барабана нужно очистить поверхность полуоси от грязи и ржавчины, смазать ее смазкой, желательно «графиткой». Внешний край барабана обработать напильником, чтобы убрать кромку, образовавшуюся в результате выработки. Она может помешать одеванию барабана на задние тормозные колодки.

Совмещаем большие отверстия полуоси с отверстиями в барабане и надеваем его, слегка постукивая по нему. Он должен равномерно сесть, избегайте перекоса. Закручиваем направляющие, предварительно смазав их.

Заключение

После всех манипуляций, рекомендуется сесть за руль авто, нажать несколько раз на педаль тормоза. Это разведет задние колодки, они примут рабочее положение. Не стоит забывать, что они притираются в течение 100 км, поэтому в это время эффективность торможения может быть ниже. Не превышайте скоростной режим в этот период.

А вообще, замена задних тормозных колодок ВАЗ 2107, 2106 и всей классики стоит проводить сразу, после появления первых признаков неисправности. На крайний случай, это даст повод лишний раз снять тормозные барабаны, провести визуальный осмотр и дефектацию элементов. Может, кроме накладок пришли в негодности цилиндры с их слабыми пыльниками, пружины могут порваться или соскочить, рычаг ручника заклинить и т.д. Следите за тормозами – это ваша безопасность и окружающих.
