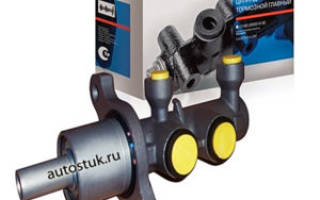

Конструкция главного тормозного цилиндра

Ремкомплект главного тормозного цилиндра

Возникающие изредка поломки тех или иных узлов устройства автомобиля заставляют нас все больше узнавать об устройстве наших машин, видах поломок, способов их устранения, что можно отремонтировать своими руками, а что — только в СТО. Но, сегодня рассмотрим главный тормозной цилиндр, вернее, его ремонт по замене ремкомплекта.

Устройство главного тормозного цилиндра (ГТЦ)

Одним из самых важных устройств в конструкции автомобиля является главный тормозной цилиндр, который является сердцем всей тормозной системы авто. Функция ГТЦ заключается в том, что сила, которая появляется при нажатии водителем на педаль тормоза преобразуется в гидравлическое давление, которое и приводит в действие конечные элементы тормозной системы.

Можно также сказать, что ГТЦ это есть гидронасос. Этот гидронасос должен правильно распределять подачу тормозной жидкости к колесам для обеспечения равномерного торможения.

Главный тормозной цилиндр состоит из двух секций:

• для подачи жидкости в системы тормоза передних колес;
• для подачи жидкости в системы тормоза задних колес.

Если герметичность какой-либо секции нарушена, вторая обеспечит подачу жидкости к узлам срабатывания тормозов. В случае с заднеприводными машинами, секции эти распределяются по осям.

Основные важные элементы в конструкции главного тормозного цилиндра — это корпус, два поршня, возвратные пружины, бачок, стопорная шайба, резиновые прокладки.

Принцип работы главного тормозного цилиндра

При нажатии на педаль тормоза, поршень движется по цилиндру и перекрывает компрессионное отверстие, в результате чего, в первом контуре образуется давление, которое начинает воздействовать на второй контур (перемещает второй контур). Пустота, которая появилась после перемещения поршня, заливается тормозной жидкость. Пружина возвращает поршни в исходные положения.

Симптомы поломки ГТЦ

Главный симптом или признак поломки тормозного цилиндра — это неравномерность подачи жидкости к колесам, из-за чего происходит нарушение в работе срабатывание тормозов.

Износ уплотнительных манжет влияет на давление. Если резиновые уплотнения стали не плотными, давление в системе уже меньше (подробнее ниже смотрите на видео).

Если в жидкости есть частички абразивных веществ (песок, камешки), то на поршне и цилиндре появятся задиры и быстро износятся резиновые уплотнительные манжеты. Как видите, некачественная тормозная жидкость, то есть не чистая, имеющая примеси, засорит отверстия и сделает царапины и задиры на соприкасаемых трущихся поверхностях.

При обнаружении симптомов, признаков неисправности тормозной системы, найти, отремонтировать или заменить нужно срочно, так как эта система безопасности и управления транспортом. Если педаль тормоза нажимается без усилий, или вообще проваливается, то причина в утечке жидкости, или в компрессионном отверстии. Если отверстие компрессии закупорится или закроется, то давление не будет создаваться. Также, может произойти заедание поршня. При заедании поршня, педаль тормоза будет нажиматься незначительно. Признаком заедания поршня может быть срабатывание тормозов даже, если педаль не нажата.

Как заменить ремкомплект главного тормозного цилиндра

Обнаружение поломки начинается с визуального осмотра, обнаружения утечки тормозной жидкости, наличие механических повреждений и т.д. А сам цилиндр можно проверить на герметичность только на специальном стенде, которые обычно есть в СТО.

Все детали цилиндра надо почистить спиртом и проверить зеркало (поверхность) цилиндра, чтобы не было задиров, царапин. Ремкомплект не ремонтируется.

Чтобы заменить ремкомплект главного тормозного цилиндра, надо:

1. Слить тормозную жидкость.
2. Поддеть отверткой зажимы и отсоединить патрубки.
3. Выкрутить шпильки.
4. Демонтировать устройство.
5. Разобрать цилиндр. Ключом на 13 сбоку открутить болт. Выкручивать следует аккуратно, так как там есть пружина.
6. Открутить болты соединения поршней.
7. Снять пыльник.
8. Разложить все детали и осмотреть. Не должно быть механические или коррозионные повреждения.

После разборки и осмотра, следует приступить к установке нового ремкомплекта и сборке:

1. Сначала установить на свои посадочные места пружины. Не путать стороны пружин и не забыть про стопорные кольца.
2. Установить поршни в цилиндр и закрепить болтами. Поршни при установке должны заходить плавно. Новые резиновые кольца на поршнях должны быть строго по центру, перекосов быть не должно.
3. Далее надо закрутить винтовую пробку и установить сальники.

После замены ремкомплекта и сборки устройства, надо прокачать тормоза, чтобы выгнать воздух из системы. Прокачка сцепления аналогична прокачке тормозов.

Прокачивается следующим образом:

• Один зажимает отверстие главного тормозного цилиндра пальцем.
• Второй — медленно нажимает на тормозную педаль, отпускает ее и ждет, пока подкачается жидкость.
• Подсоединить патрубки и прокачать все тормоза.
• Чтобы знать, выходят ли пузырьки воздуха, советуют применять прозрачные шланги.
• Далее, начинаем прокачивать с задних колес. Ослабляем штуцер и медленно производим нажатие на тормоз, держим пока штуцер обратно не будет закручен.

Видео

В этом видео очень хорошо и просто объясняется принцип действия тормозной системы авто

Кому приходится менять полностью тормозной цилиндр. В этом видео показывается как менять главный тормозной цилиндр на автомобилях Ваз 2108, Ваз 2109, Ваз 21099, Ваз 2110, Ваз 2111, Ваз 2112, Ваз 2113, Ваз 2114, Ваз 2115.

Это видео о ремонте главного тормозного цилиндра автомобилей ВАЗ

Тормозной цилиндр.

Тормозная конструкция автомобиля, состоит из большого количества компонентов и устройств, наиболее значительный из которых является – главный тормозной цилиндр. Он считается конструктивным основным компонентом в рабочей тормозной системе. Необходим для того, чтобы преобразовывать в гидравлическое давление, действия, которые прикладываются в авто тормозной концепции, к педали тормоза. Основной двухсекционный авто тормозной цилиндр, как правило устанавливают в прогрессивные машины.

Тормозные механизмы левостороннего заднего колеса и правого переднего, в переднеприводных авто, связывает 1-й из контуров, а правое заднее колесо и левостороннее переднее – 2-ой. Тормозная рабочая концепция в авто, которые обладают задним приводом, выстроена согласно иному принципу, 2-ой контур обслуживает задние колеса, а первый – передние. Фиксирование основного тормозного цилиндра, совершается в вакуумном усилителе тормозной системы, а непосредственно на его крышке.

Бак с двумя секциями, в каковых пребывает установленный резерв авто тормозной жидкости, объединяет с перепускными и компенсирующими отверстиями, секциями основного цилиндра, и находится, над самим цилиндром. Он необходим, для того чтобы в случае улетучивания либо потери авто тормозной жидкости, дополнять ее резерв.

Главный тормозной цилиндр состоит из:

• 1. стопорное кольцо;
• 2. перепускное проем первого контура;
• 3. компенсационное проем первого контура;
• 4. первая часть бачка;
• 5. вторая часть бачка;
• 6. перепускное проем 2-го контура;
• 7. компенсационное проем 2-го контура;
• 8. возвратная пружина 2-го поршня;
• 9. корпус основного цилиндра;
• 10. манжета;
• 11. второй поршень;
• 12. манжета;
• 13. возвратная пружина первого поршня;
• 14. манжета;
• 15. наружная манжета;
• 16. пыльник;
• 17. первый поршень.
• 18. шток вакуумного усилителя тормозов. В блок-корпус подобного тормозного цилиндра, размещены 2 поршня, какие находятся один за другим. Второй поршень, считается свободно установленным, в таком случае, когда первый поршень, взаимодействует с штоком усилителя тормозной системы, который в него упирается. Резиновые манжеты осуществляют функции уплотнителей поршней какие, равно как ранее установлено, пребывают в корпусе цилиндра. Возвратные пружины осуществляют удержание и возврат поршней.

Основной принцип работы тормозного цилиндра.

Вовремя этого, если совершается замедление, происходит толчок 1-ого поршня, штоком вакуумного усилителя авто тормозной концепции. Когда поршень делает перемещения согласно цилиндру, он закрывает проем, что считается компенсирующим, в соответствии с этим увеличивается и давление в первоначальном контуре, из-за чего же, совершается передвижение 2-го контура, что кроме того приводит к увеличению в нём давления. Тормозная жидкость, посредством перепускного проема наполняет вакуума, которые появляются в период того, если поршни прибывают в перемещении.

• 1 – главный тормозной цилиндр;
• 2 – корпус вакуумного усилителя;
• 3 – диафрагма;
• 4 – пружина;
• 5 – педаль тормоза.

Возвратная пружина осуществляет контроль передвижения двух поршней, включение тормозных элементов совершается после наибольшего давления, что формируется в контурах. Поршни получают начальное состояние, в том случае, если производится завершение торможения. С атмосферным давлением сглаживается и давление в контуре, данное совершается в период прохода поршня, через компенсационный проем. Тормозная жидкость, что наполняет полости, мешает разряжению, то что могло происходить в рабочих контурах, если совершается внезапное отпускание авто тормозной педали. Если поршень передвигается, жидкость посредством перепускного проема возвратится обратно в бак. Несмотря на вероятную утечку авто тормозной жидкости в одном контуре, 2-ой контур никак не прекратит функционировать. В случае если, подобная утечка, случилась в первоначальный контуре, в таком случае он создает передвижение, что совершается в цилиндре, и соприкасается с другим поршнем, а он в свою очередность гарантирует включение, во 2-ом контуре тормозных элементов, линией собственного передвижения.

• 1 – тормозные цилиндры передних колес;
• 2 – трубопровод передних тормозов;
• 3 – трубопровод задних тормозов;
• 4 – тормозные цилиндры задних колес;
• 5 – бачок главного тормозного цилиндра;
• 6 – главный тормозной цилиндр;
• 7 – поршень главного тормозного цилиндра;
• 8 – шток;
• 9 – педаль тормоза.

Если утечка совершается во 2-ом контуре, тормозной цилиндр работает по-другому, а непосредственно, 2-ой «толкатель» начинает передвигаться с поддержкой 1-ого, его перемещения свободны, и только лишь ограничиваются линией упора в торец корпуса цилиндра. Из-за возрастания давления в первоначальный контуре, совершается замедление машины. Замедление считается довольно результативным, то что совершается при утечке жидкости. В случае если с тормозной концепцией отмечены очевидные проблемы, в таком случае необходимо перейти к осмотру тормозной системы и при потребности совершить смену данного тормозного цилиндра.

Главный тормозной цилиндр: что это и как работает

Транспортные средства включают в себя большое количество элементов, обеспечивающих полноценную эксплуатацию. Стоит ли говорить, что среди таких систем нет малозначимых. Особенно когда речь идет о тормозной системе, напрямую обеспечивающей безопасность водителя.

Главный тормозной цилиндр можно смело назвать ключевой частью в схеме тормозных гидроприводов. Поэтому ГТЦ стараются сделать максимально надежным. И все же предотвратить сбои в работе можно только своевременной профилактикой, так как без обслуживания в автомобиля рано или поздно перестает работать любая система.

Что такое главный тормозной цилиндр и для чего нужен

Главный тормозной цилиндр и бачок.

Торможение осуществляется за счет того, что колодки прижимаются к диску. Это делается поршнями, которые приводятся в действие гидравлической системой с тормозной жидкостью. Однако для работы тормозной механики необходимо, чтобы давление как-то передавалось нажатием педали. Для этого и нужен главный тормозной цилиндр, передающий механическое воздействие водителя гидравлической системе через усилитель.

Учитывая важность детали, ее стараются сделать максимально надежной. Но еще большую надежность может обеспечить только дополнительная система, поэтому во всех современных машинах ГТЦ двухсекционный. Каждая секция обслуживает независимый контур, который в случае поломки первого будет дублироваться, хотя и с меньшей эффективностью.

Подключение контуров при этом может осуществляться:

• Параллельно (4+2). Один контур задействован на все колеса и имеет страховку на передних.
• Параллельно (2+2). Один контур отвечает за передние колеса, второй – за задние.
• Диагонально (2+2). Каждый контур задействован на одно переднее и одно заднее колесо по диагонали.

Как правило, диагональная система используется в переднеприводных авто, а параллельная 2+2 в заднеприводных.

Как работает главный тормозной цилиндр

Устройство главного тормозного цилиндра: 1 — Корпус с компенсационными отверстиями; 2-3 — Поршень привода контура; 4 — Распорная шайба; 5. Шток;

Чтобы облегчить водителю комфортное и уверенное торможение, в современных машинах воздействие на педаль передается через усилитель тормоза, зачастую – вакуумный. Нередко главный тормозной цилиндр закреплен на крышке усилителя, образуя с ним единый блок. При этом над цилиндром располагается компенсационный бачок, в котором имеется запас тормозной жидкости, который может пригодиться при незначительных утечках или естественном испарении.

Шток, идущий от вакуумного усилителя, упирается в сдвоенный поршень. Так как поршни расположены на одной оси, усилие штока сдвигает их одновременно, позволяя создавать давление сразу в двух контурах. При этом в расширяющиеся позади рабочих полостей отсеки из бачка также поступает жидкость. Это позволит избежать разряжения в контурах, которое может возникнуть, если отпустить педаль резко. Убрав усилие на шток, поршень возвращается пружинами в исходное положение, после чего давление в цилиндре выравнивается.

Читайте также: Что такое вакуумный усилитель тормозов и как он устроен.

Признаки неисправности главного тормозного цилиндра

Зачастую в автомобилях предусматриваются датчики давления, способные обнаружить его падении в контуре. Они оповестят водителя о неполадках на приборной панели. И все же нелишним будет узнать симптомы тех или иных неисправностей тормозной системы, так как причины могут оказаться разными.

Для начала посмотрим на симптомы, не указывающие на поломку цилиндра:

• Увод в сторону при торможении;
• Скрипы при торможении;
• Нагрев колодок на определенном колесе.

Все это может говорить о проблемах в колесах, контурах или заклинивании колодок. Также могут возникать утечки из рабочих цилиндров, бывают проблемы в вакуумном усилителе или нарушается целостность компенсационного бачка. Увеличившийся ход педали может говорить об износе колодок.

Что до ГТЦ, его основные неполадки заключаются в:

• износе манжет, прокладок и уплотнителей;
• использовании некачественной тормозной жидкости;
• попадании в гидравлику мелких частичек вроде стружки или песчинок;
• утечке из соединительных стыков.

К признакам неисправности тормозного цилиндра можно отнести следующие симптомы:

• Медленное торможение. Может говорить о потере герметичности манжет.
• Большое усилие при нажатии педали. Часто вызвано набуханием резины в поршневых уплотнителях.
• Короткий ход педали тормоза. Говорит о засоре компенсационного отверстия из-за чего жидкости в цилиндре некуда деться. Иногда отверстие перекрывается разбухшими уплотнителями.
• Провал педали ближе к концу хода. Говорит об износе манжет, что приводит к перетеканию жидкости за поршень.
• Колодки продолжают удерживать диски. Возможен клин поршня или засор в перепускном отверстии.

И все же некоторые признаки не всегда являются следствием выхода из строя ГТЦ. Провалы педали могут случаться при завоздушивании трубок, а слабое торможение может говорить о поломке усилителя тормоза. Как бы там ни было, любые симптомы в ухудшении торможения требуют немедленной диагностики не только цилиндра, но и всей системы.

Читайте также: Почему при торможении бьет педаль тормоза и что делать.

Как проверить главный тормозной цилиндр

Техобслуживание и диагностика авто предусматривает проверку уровня тормозной жидкости каждую неделю: при резком уменьшении можно судить об утечках. Кроме того, ее важно своевременно менять, так как со временем ухудшается качество жидкости, что приводит к преждевременному износу частей. Стоит обращать внимание и на совместимость с манжетами, так как некоторая автохимия может их повредить. И, конечно, следует своевременно менять все резиновые уплотнители, обращая внимание на заявленный производителем срок службы. Оптимальным будет прибегать к ремкомплекту со всеми резинками каждые 100 тысяч км пробега, и лучше не экономить на качестве комплектующих.

При появлении симптомов неисправности ГТЦ желательно проверить его, и начать необходимо с визуального осмотра. Если при осмотре корпуса будут обнаружены капли тормозной жидкости, следует демонтировать гидроцилиндр для поиска проблемы с герметичностью. Также к распространенным неполадкам можно отнести перетекание жидкости через уплотнители, что несложно проверить: если при нажатии на педаль из бачка будет слышаться бульканье, уплотнители подлежат замене. И, конечно, особое внимание стоит уделить поведению педали: как уже отмечалось, короткий ход или провалы могут говорить о необходимости чистки цилиндра и замены всех резиновых элементов. Лучше всего об их состоянии можно судить, демонтировав деталь и разобрав ее: иногда помимо незначительных повреждений прокладок можно обнаружить и трещину в самом цилиндре. В таком случае деталь придется заменить целиком.

Читайте также: Почему скрипят тормоза при торможении и как это исправить.

Видео на тему

Главный тормозной цилиндр

Конструкция и принцип работы главного тормозного цилиндра (ГТЦ) на любом автомобиле с вакуумным усилителем тормозов (ВУТ) одинаковы. Именно ГТЦ обеспечивает необходимое давление тормозной жидкости, поэтому эффективность тормозов напрямую связана с его состоянием.

Устройство главного тормозного цилиндра

Основа ГТЦ – чугунная литая труба с полированной внутренней поверхностью, в которой перемещаются поршни. Когда водитель нажимает на тормоз, прикрепленный к педали шток приводит в действие ВУТ. Шток ВУТ нажимает на задний поршень ГТЦ, который перекрывает компенсационное отверстие и создает давление в тормозных трубках.

По мере продвижения вперед, задний поршень поднимает давление в передней камере как через переходные отверстия, так и с помощью пружины, которой он соединен с поршнем переднего цилиндра. Поршень переднего цилиндра начинает двигаться, перекрывает компенсационное отверстие и поднимает давление в передней камере и тормозных трубках.

Неисправности ГТЦ

Основные неисправности главного тормозного цилиндра:

• износ резиновых уплотнительных элементов;
• образование царапин и ржавчины на внутренней поверхности ГТЦ;
• попадание воздуха внутрь ГТЦ.

Во время торможения сильно возрастает температура в рабочих цилиндрах, что ведет к сильному нагреву тормозной жидкости. Через 1 – 2 года свойства жидкости начинают меняться, это приводит к повышенному износу резиновых уплотнений. Ведь в жидкость попадают частицы металлических окислов и гидроксидов, а также микроскопические фрагменты резиновых уплотнений. В результате уплотнители, а нередко и внутренняя поверхность ГТЦ изнашиваются, это приводит к появлению утечек тормозной жидкости.

Если где-то в тормозной системе присутствует даже небольшая утечка, уровень жидкости в бачке будет постоянно понижаться. При достижении критического значения внутрь ГТЦ может попасть воздух, это сильно снизит эффективность торможения. Чем больше воздуха, тем хуже работает система. В некоторых случаях тормоза срабатывают только с 4 – 5 нажатия на педаль.

Как снять главный тормозной цилиндр

Технология демонтажа ГТЦ на любом автомобиле одинакова. Сначала шприцем откачивают тормозную жидкость из бачка (бачок можно снимать как на машине, так и после демонтажа ГТЦ). Затем с помощью специального ключа откручивают наконечники тормозных трубок (желательно сразу же надеть на них резиновые колпачки). После этого откручивают гайки крепления ГТЦ к ВУТ и снимают цилиндр.

Разборка и ремонт ГТЦ

После демонтажа ГТЦ необходимо внимательно осмотреть его на предмет утечки жидкости. Если задний сальник влажный или мокрый, скорее всего, часть тормозной жидкости попала в ВУТ и разъедает его мембраны. Необходимо шприцем и тонкой трубочкой откачать жидкость из ВУТ.

Для разборки ГТЦ слейте с него жидкость, затем аккуратно зажмите в тисках таким образом, чтобы отверстия для установки бачка оказались внизу. Открутите стопорные винты, которые не позволяют поршням возвращаться излишне далеко. Извлеките ГТЦ из тисков и с помощью съемника снимите стопорное кольцо со стороны ВУТ. Вытащите первый поршень и пружину. Нередко второй поршень выходит с трудом, поэтому приходится или стучать ГТЦ по деревянному бруску, или глушить одно из отверстий дальнего цилиндра с помощью подходящего болта и подключать ко второму отверстию компрессор с давлением не меньше 6 атмосфер. Вытаскивая поршни, обязательно запоминайте, как установлены резиновые уплотнители и как расположены поршни, это очень поможет при сборке.

Внимательно осмотрите внутреннюю поверхность ГТЦ. Любые царапины ведут к снижению эффективности торможения, поэтому недопустимы. Если на внутренней поверхности обнаружены царапины, корпус или ГТЦ целиком необходимо заменить. Убедившись, что внутренняя поверхность ГТЦ не имеет повреждений, покупайте соответствующий ремкомплект. При выборе ремкомплекта отдавайте предпочтение изделиям, которые изготовлены предприятиями-партнерами крупных автопроизводителей. Нередко оригинальные ремкомплекты от одной марки или модели подходят к другой.

Снимите все старые резиновые уплотнители с поршней. Промойте поршни водой и просушите сжатым воздухом. Установите новые уплотнители из ремкомплекта. Перед установкой обязательно смажьте их тормозной жидкостью, это облегчит их посадку на место и предотвратит повреждение. Не перепутайте направление установки манжет. Перед сборкой ГТЦ промойте его корпус водой с моющими средствами, просушите сжатым воздухом и обильно смажьте тормозной жидкостью. Не используйте для промывки бензин или другие нефтепродукты, если вы некачественно смоете их, то они разъедят резиновые уплотнители. Установите на место поршни, закрутите стопорные болты, вставьте задний сальник и стопорное кольцо.

Установка и прокачка ГТЦ

Установку выполняйте также, как демонтаж, только в обратной последовательности. После того как затянули наконечники трубок, заливайте тормозную жидкость. Теперь необходимо прокачать главный тормозной цилиндр. Попросите помощника 4 раза плавно и до упора нажать на педаль тормоза, затем нажать еще раз и не отпускать. Ослабьте задний правый наконечник тормозной трубки, чтобы из-под него потекла тормозная жидкость. После того, как жидкость и воздух перестанут выходить, затяните наконечник и разрешите помощнику отпустить педаль тормоза. Повторите эту процедуру 3 – 4 раза для каждой трубки.

В половине случаев такой подход позволяет избежать полной прокачки тормозов. После прокачки педаль тормоза должна быть очень тугой. Заведите двигатель, и несколько раз нажмите педаль тормоза. Если она легко продавливается больше, чем на 1/6 часть хода, необходима полная прокачка тормозов. Выезжайте на любой прямой участок, где можно без помех разгоняться и тормозить. Разгонитесь до 5 – 10 километров в час и нажмите на тормоз, чтобы убедиться, что тормоза работают. Если все нормально, разгонитесь до 30 километров в час, затем резко и сильно нажмите на педаль тормоза. Если машина будет тормозить быстро и без увода в стороны, вы все сделали правильно. Если автомобиль повело в сторону, необходима полная прокачка тормозов.
