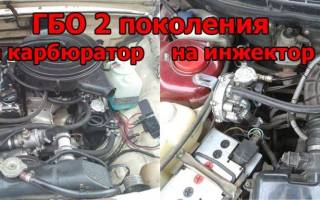

Как установить и настроить ГБО 2 поколения на инжекторный и карбюраторный авто?

Последнее обновление – 13 октября 2019 в 06:10

Выпуск более современных автомобилей заставляет производителей газовых систем развиваться, двигаясь в ногу со временем. Хоть количество устаревшего транспорта неизбежно сокращается, в погоне за экономией на топливе и затратах на содержание авто, ГБО 2 поколения не теряет популярности среди автовладельцев. Его установка и регулировка не требует специального оснащения. Поэтому поставить газобаллонное оборудование на машину, возможно, самому в условиях среднестатистического гаража.

Из чего состоит и как работает оборудование

ГБО 2 поколения (пропановое или метановое) применяется в автомобилях с моторами инжекторного и карбюраторного типа. Такое оборудование лучше всего подходит на машины до 3-го экологического класса (Евро 0,1,2). Начиная с евро 3 рациональнее устанавливать 4-ое поколение ГБО.

Устройство на карбюраторе

Комплект второго поколения включает:

• клапан заправочный;
• газовый баллон с мультиклапаном и датчиком уровня;
• заправочная, расходная магистрали;
• редуктор с фильтром грубой очистки (бывает выносной фильтр с электромагнитным клапан подачи газа);
• кнопка выбора типа топлива;
• дозатор газовой смеси (регистр мощности);
• устройство смешивания газа с воздухом (смеситель);
• электромагнитный клапан, перекрывающий доступ бензина в силовой агрегат при переводе его на газ.

Принцип работы оборудования 2-го поколения на карбюраторном двигателе следующий:

Запуск и прогрев двигателя происходит на бензине. Далее клавиша переводится в нейтральное положение для выработки топлива из поплавковой камеры карбюратора. Тем самым, в работу включается электромагнитный клапан, который перекрывает подачу бензина.

После чего переключатель ставится в положение подачи газа, активировав газовый клапан. Так газ, находящийся в баллоне в жидком состоянии, через мультиклапан и магистральный трубопровод поступает к редуктору. На этой стадии смесь проходит предварительную грубую очистку.

При прогреве редуктора от охлаждающей жидкости ДВС, сжиженный газ преобразуется в пар. В парообразной фазе топливо, проходя через регистр мощности, смешивается с воздухом в карбюраторе.

Для этого в системе ГБО 2 поколения на карбюратор устанавливается смеситель для впрыска (проставка) или газовые врезки.

Затем готовая газовая смесь, попадая через впускной коллектор и клапаны ГБЦ, воспламеняется посредством искры в камере сгорания цилиндра двигателя.

Для обратного перехода к базовому топливу кнопка ГБО переводится в положение работы на бензине, минуя нейтральную позицию.

Схема на двигателях с инжектором

Здесь комплектация отличается несколькими составными элементами:

1. кнопка именно для инжекторной системы, но бывают и универсальные;
2. перед дроссельной заслонкой ставится смеситель с механизмом против хлопков;
3. эмулятор бензиновых форсунок;
4. эмулятор лямбда-зонда (требуется установка не на всех машинах).

Радикальных отличий в принципах работы обеих схем газового оборудования нет. Основные изменения внесены в конструкцию ГБО, по причине наличия в автомобиле с инжектором форсунок для подачи топлива (или моно инжектор – одна форсунка на все цилиндры). Которые контролируются штатным блоком управления двигателя (ЭБУ).

Переход двигателя на газ может осуществляться в полуавтоматическом режиме (среднее положение тумблера). Пока двигатель не наберет заданного количества об/мин (1500-2000), в камеру сгорания подается бензин. Затем автоматически происходит переключение на газ.

Эмулятор форсунок нужен для отключения бензиновых инжекторов, также он подаёт сигнал контроллеру (ЭБУ) имитируя их работу. За счёт этого блок управления, не выводит ошибку («check engine») о неработающих форсунках, путём сигнализации на панели приборов.

Эмулятор лямбда-зонда (датчик кислорода) блокирует вывод блоком управления ДВС ложной ошибки о бедной смеси топлива. Преимущества датчика:

• облегчает настройку ГБО за счёт вывода индикации качества смеси (бедная зелёный цвет, богатая красный);
• уменьшает расход газа в среднем на 7-10%;
• позволяет обнаружить реальные ошибки в работе двигателя.

Из-за возможных неисправностей в системе зажигания (пропуски искры) или газораспределительном механизме, в двигателе происходят хлопки. Причиной тому является воспламенение топлива во впускном коллекторе, это может привести к его разрыву.

Если на двигателе стоит пластиковый коллектор, рекомендуется установка 4-го поколения оборудования. Либо замена впуска на металлический.

ГБО второго поколения оснащается «антихлопковым» клапаном, который установлен в смесителе газа или может быть ещё дополнительный в корпусе воздушного фильтра.

Установка ГБО 2 поколения

1. После выбора комплектующих, схема подключения ГБО 2 поколения на инжектор и карбюратор будет состоять из нескольких этапов:Подготовка места крепления баллона. Здесь нужно предусмотреть вентиляционные отверстия, придётся просверлить днище под трубки, а также надёжное крепление баллона. В таком случае следует запастись дрелью и сверлом нужного размера. Далее идёт установка баллона, затем мультиклапана.

Настройка оборудования

В качестве примера рассмотрим вариант настройки популярного редуктора фирмы Tomasetto (Томасетто АТ-07 электронный). Регулировка редукторов Lovato (Ловато) 2 поколения и его полных аналогов, таких как Atiker (Атикер) и Torelli (Торелли) выполняется в аналогичном порядке.

Перед началом работ следует убедиться, что все системы двигателя находятся в исправном состоянии. Воздушный фильтр поменян, зажигание отрегулировано, уровень охлаждающей жидкости в норме. Слить конденсат из редуктора, если он не новый, удостовериться в его исправности.

Для того, чтобы отрегулировать газовое оборудование второго поколения своими руками, требуется прогреть двигатель до рабочей температуры на бензине, перейти на газ и заглушить мотор. С этого момента разделим варианты настройки для разных типов двигателей.

Правильная регулировка ГБО 2 поколения на карбюраторе своими руками

1. С помощью плоской отвертки завернуть винты редуктора и дозатора до упора (без особых усилий), а затем выкрутить:
   • чувствительности мембраны 2-3 оборота;
   • «винт жадности» первой камеры до полного открытия, второй на 1 оборот.
2. Завести мотор на газу. Постепенно закручивая винт чувствительности, найти момент падения оборотов на бедной смеси. Внимание! Падение может быть, когда смесь обогащённая. Поэтому если при выкручивании винта происходит рост оборотов, а далее опять падение, значит, это есть работа на богатой смеси. Теперь обратно вкручивая винт по часовой стрелке нужно установить пик повышенных оборотов мотора – так будет найден холостой ход (800-850 об/мин). Если выше, на самом карбюраторе винтом количества отрегулировать до нужных показаний.
3. Акселератором повысить работу двигателя в районе 3000 об/мин. «Винтом жадности» первой камеры выставить момент, когда при его затяжке начинается падение, а при выкручивании рост оборотов. Отпустить акселератор и сделать перегазовку, если ДВС слабо развивает обороты (имеется провал), на 1/8 выкрутить винт первой камеры регистра мощности. При этом винтом чувствительности настроить х/х как указано в пункте № 2. Проверить перегазовкой ещё раз.
4. Вторая камера карбюратора работает при повышенных оборотах ДВС от 3000 об/мин (зависит от марки двигателя). Поэтому «винт жадности» второй камеры нужно выставить приблизительно в тоже положение, что и первый.
5. Далее нужно провести контрольные испытания на ходу под разными нагрузками (подъёмы, резкие ускорения).

Настройка ГБО 2 поколения на инжекторе

• Выкрутить винт регистра мощности и мембраны на 2-3 оборота, х/х закрутить до упора.
• Завести двигатель. Поднять обороты ДВС до 3000-3500 об/мин, путём закручивая и выкручивания дозатора, найти пик максимальных оборотов двигателя. От этого положения, вкрутить винт регистра на 0,5 оборота.
• Отпустив акселератор сделать перегазовку. Если двигатель при этом захлебывается, выкрутить на 1/8 болт дозатора. И так далее до поиска оптимального набора оборотов.
• Затем постепенно закручивая винт чувствительности мембраны найти момент падения оборотов, отпустить винт на 1/8.

В этом случае удобно использовать эмулятор лямбда-зонда. Настройку можно считать правильной, когда индикация на нём (светодиод) будет светиться красным цветом на холостом ходу. При невыполнении этого условия, можно выкрутить винт х/х до стабилизации оборотов мотора. Также если в наличии имеется прибор (газоанализатор), с его помощью можно отрегулировать ГБО ещё точнее.

5.Дальнейшую настройку произвести при ходовых испытаниях. Если автомобиль не достаточно развивает мощность, немного отпустить винтом регистра подачу газа.

Установка ГБО на классику ВАЗ 2101-07

Вписывая в техпаспорт своей машины газобаллонное оборудование, познакомился с владельцем Lada 2107, который установил ГБО самостоятельно, после чего без проблем внес его в техпаспорт в МРЭО. Неужели такое возможно? Мы решили провести эксперимент.

Для начала изучили схему, как можно самостоятельно установить ГБО, не выходя за рамки правового поля. Все оказалось просто. На авторынке или у установщиков ГБО вы покупаете комплект газобаллонного оборудования со всеми комплектующими, а затем ищете инструкцию по установке в Интернете или у самих газовщиков. После монтажа оборудования едете к тем же установщикам ГБО, и они за гонорар в 250–350 грн. проверяют правильность монтажа, при необходимости помогают настроить и выдают документы, требуемые для внесения в техпаспорт машины информации о наличии газобаллонного оборудования. Экономия на переоборудовании карбюраторного автомобиля составляет 500–800 грн. Для владельцев старой техники это довольно большая сумма!

2200 за комплект

Хороша теория, но как все-таки на практике самостоятельно установить оборудование на карбюраторный автомобиль? Имея два диплома по автотехническим инженерным специальностям и опыт эксплуатации авто с ГБО, я решил сам проверить, насколько это реально и есть ли какие-то сложности. Знакомые в качестве подопытного предложили взять их ВАЗ-21011 с 1,3-литровым мотором. Автомобиль есть, теперь нужно оборудование. Его я нашел на одном из столичных авторынков. В комплект стоимостью 2200 грн. вошли вакуумный редуктор Lovato Aspirato (по отзывам специалистов, ходит 150–180 тыс. км, а ремкомплект стоит 120–200 грн.), 50-литровый цилиндрический баллон с мультиклапаном Tomasetto, хомуты крепления баллона, смеситель (в народе – миксер), заправочный вентиль, тройник подачи газа в карбюратор, газовый клапан, бензиновый клапан, трубопроводы для сжиженного газа, для газа в паровой фракции (диаметр 19 мм), для бензина, для воды-антифриза (диаметр 19 мм), два тройника для подключения к системе охлаждения, хомуты для зажима трубопроводов, гофрированный рукав и пластиковые фланцы для трубопроводов, идущих от мультиклапана под днище автомобиля, а также пульт управления ГБО. Следует устанавливать только специальные трубопроводы, иначе можно получить утечки газа и тосола. Так как на рынке гарантий не дают, лучше брать узлы Lovato или Tomasetto – они очень надежны.

Редуктор (1) должен стоять вертикально и продольно по отношению к продольной оси автомобиля. Иначе при торможениях, разгонах и на ухабах он будет работать некорректно из-за прогибаний диафрагмы. Газовый клапан (2) должен иметь хороший доступ для замены его фильтра.

Трубопровод не должен контактировать с подвижными деталями и быть на открытой плоскости. Также он не должен быть натянутым – для компенсации температурных удлинений и укорачиваний.

Дозатор подачи газа к двум камерам карбюратора имеет регулировочный винт, который позволяет настроить оптимальный расход газа.

Бензиновый электроклапан устанавливается в цепь после бензонасоса перед карбюратором.

Тонкости монтажа

Чтобы газобаллонное оборудование нормально работало и не создавало проблем при обслуживании автомобиля, к процессу его установки следует подойти серьезно. Так, редуктор желательно размещать в моторном отсеке максимально близко от карбюратора и рубашки охлаждения двигателя. Чтобы исключить влияние ускорений и замедлений на диафрагму редуктора, он должен стоять продольно (см. фото). В случае с ВАЗ-классикой его удобнее всего подключить к патрубкам «печки». Для этого их придется разрезать и вставить тройники. Также желательно, чтобы редуктор стоял ниже верхнего патрубка печки для обеспечения эффективной циркуляции жидкости в редукторе.

Бензиновый электроклапан удобно становится с левой стороны моторного отсека недалеко от главного тормозного цилиндра. Врезается он в шланг от бензонасоса к карбюратору. Газовый электроклапан располагается на моторном щите с другой стороны отсека. Такое размещение клапанов оптимально и с точки зрения безопасности, так как в случае лобового столкновения низка вероятность удара об клапан.

Миксер, т. е. смеситель, устанавливается под карбюратор. Для обеспечения герметичности при его монтаже нужно использовать прокладки и желательно герметик, так как в старых автомобилях стыковочные плоскости коллектора и карбюратора могут быть деформированы или иметь очаги коррозии. Также желательна притирка контактных плоскостей карбюратора и миксера, иначе прогорит прокладка миксера.

Для установки ГБО своими силами удобнее всего применять не медный трубопровод, а специальный пластиковый, поскольку он легко гнется и не требует развальцовки концов. А для герметичного соединения используются специальные переходники с зажимами наподобие тех, что применяются в сантехнике с металлопластиковыми трубами. Пластиковый трубопровод немного дороже, но значительно удобнее в использовании и, кроме того, он не окисляется под воздействием кислот, содержащихся в сжиженном газе (пропан-бутане). Кстати, продукты окисления быстрее засоряют газовый фильтр.

Для крепления баллона в полке багажника над задним мостом ближе к сиденьям сверлятся два отверстия диаметром 10 мм. Другие концы крепежного хомута (лучше брать прорезиненный) можно прикрепить без сверления кузова. Для этого нужны два отрезка стальной полоски длиной 8–10 см. В них по центру сверлится отверстие, в которое вставляется крепежный болт. Его желательно прихватить сваркой или клеем. Далее этот тройник «заводится» в технологическое окно со стороны упомянутой полки (см. фото), и к нему прикручиваются вторые концы хомута, зажимающие баллон. Крепеж баллона должен исключать контакт металла на полосе с металлом на баллоне, поэтому лента ламинированная. Если самоделка из листа металла, нужно подложить картон или резину.

Закрепляя баллон, следует помнить, что он должен стоять в определенном положении. Так, ось посадочного окна мультиклапана баллона должна быть под углом 30° к горизонту. В этом случае будет коррект­но работать поплавок и оптимально стоять «забор» газа из баллона.
Отверстия для монтажа патрубков вентиляционной «гофры» следует делать максимально близко к багажной полке, на которой стоит баллон, и под мультиклапаном. Так меньше пострадает полезный объем багажника. Патрубки в нижней части имеют косые срезы. Их нужно направить в разные стороны по ходу движения авто. Этим обеспечивается эффективная вентиляция короба мультиклапана.

Заправочный вентиль можно прикрепить в любом удобном месте под задним бампером. Трубопровод к нему лучше тянуть вдоль лонжерона с другой стороны от глушителя.
Трубопровод от баллона к газовому клапану лучше прокладывать вместе с бензиновыми трубками (параллельно), а если это невозможно – подальше от подвижных деталей ходовой (рулевого, подвески, трансмиссии) и в то же время исключая его размещение на открытой плоскости днища. Несмотря на его высокую прочность (нельзя перебить даже молотком), если вы зацепитесь за пень, трубу можно вырвать из патрубка-зажима. Блок управления ГБО можно разместить в салоне в любом удобном месте. Далее найти «канал» доступа в моторный отсек для подключения к клапанам – бензиновому, газовому и принудительной подачи газа на редукторе (провод starter). Все провода подписаны, поэтому проблем с подключением нет: плюсовые подключаются к промаркированным клеммам, а «минус» – к кузову.

Ось мультиклапана должна располагаться под углом 30° к горизонтали. Места, где делались отверстия в кузове, нужно обработать антикором.

Пульт управления ГБО имет два переключателя и индикатор полноты бака. Один переключатель – «газ–нейтраль–бензин», другой – «подсос» газа.

Патрубки вентиляции имеют срезы, которые необходимо направить в разные стороны – для лучшей вентиляции короба мультиклапана.

Заправочный вентиль можно расположить в любом удобном месте под задним бампером. В багажнике его лучше не размещать, так как при потере герметичности газ попадет в салон.

Финишная прямая

После сборки и контрольной обтяжки всех трубопроводов желательно подъехать к газовщикам, чтобы проверить правильность монтажа, а затем можно отправиться на газовую заправку. При этом в баллон желательно залить не больше 10 литров газа – это позволит избежать больших его потерь в случае негерметичности какого-либо соединения. Перед заправкой следует убедиться, что вентиль подачи газа к редуктору на мультиклапане закрыт, а вентиль подачи газа в баллон открыт. После заправки требуется сделать концентрированный мыльный раствор, который позволит проверить все соединения газовых шлангов на герметичность. Для этого открываем второй вентиль мультиклапана и смазываем раствором абсолютно все соединения от заправочного вентиля до карбюратора. В случае обнаружения утечки в каком-либо соединении его следует еще раз подтянуть. Если это не помогает, нужно повторно разобрать соединение и «перепаковать».

«Установить самостоятельно ГБО можно, но для этого необходимы хотя бы минимальные знания конструкции и принципа работы системы питания автомобиля. Если этого нет, лучше не экономить».

! Для правильной настройки ГБО необходимы новый воздушный фильтр, рабочие свечи зажигания и высоковольтные провода. Также нужно убедиться в хорошей компрессии в цилиндрах и отсутствии подсосов воздуха во впускном тракте. Иначе настроить ГБО не удастся!

Финиш

Удостоверившись в герметичности, можете запускать двигатель. В карбюраторных машинах запуск желательно осуществлять только на бензине (на газе происходит переохлаждение диафрагмы редуктора, что может сократить ее ресурс). После прогрева мотора до температуры 50–60°С переключаемся на газ. Изначально на редукторе установлены усредненные регулировки, поэтому его лучше отрегулировать под конкретный агрегат. Для этого на редукторе есть два регулировочных винта (холостого хода и количества газа) и еще один или два (в нашем случае один) на дозаторе-разветвителе к миксеру под карбюратором.

Регулировку мы доверили специалистам, которые после этого выдали нам документы на регистрацию ГБО в техпаспорте. На установку ГБО ушел целый день. Кстати, делать это желательно с помощником. Еще один день потратили на регулировки и получение нового техпаспорта в МРЭО.

Установка ГБО своими руками

Повышение цен на топливо вынуждает большинство рядовых автомобилистов и бывалых автолюбителей задуматься о поиске альтернативы, позволяющей сэкономить на топливе с целью сбережения средств. Одним из самых выгодных, экономически оправданных и простых вариантов экономии средств на топливе является монтаж газобаллонной установки.

Сегодня вы узнаете: как произвести установку ГБО на автомобиль своими руками, какие детали, запчасти необходимы, отзывы автовладельцев после установки ГБО.

Установка ГБО своими руками пошагово

Установка ГБО своими руками проводится в несколько этапов. В этой статье мы рассмотрим, что именно нужно сделать при установке газобаллонной системы на автомобиль и поможем выработать стратегию для максимально быстрого выполнения монтажа и отладки системы.

Список оборудования для установки ГБО своими руками

1. Комплект ГБО. Выбор комплекта напрямую зависит от марки автомобиля. Основной набор состоит из проводов, компьютера, жгутов, шлангов, клапанов, форсунок, датчиков температуры газа, давления и редуктора. В некоторых случаях комплектация может отличаться.
2. Газовый баллон. При установке газобаллонного оборудования, большинство автомобилистов пытаются добиться компактности. Для этого стоит использовать баллоны в виде тора. Одним из самых востребованных на современном рынке является баллон Атикер размером 630 на 255 мм, вмещающий 54 литра голубого топлива.
3. Мультиклапан. В комплектацию современных мультиклапанов входит само устройство, выносная система для заправки баллонов и трубки.
4. Датчик уровня газа. Устройство, подключающееся к компьютеру газобаллонной установки. Основной задачей сенсора является отображение остатка топлива в баллонах.
5. Программатор универсальный. Используется для отладки и настройки компьютера.
6. Компьютер и диск с инструкцией по настройке. На диске вы найдете прошивку, инструкции и схемы.
7. Форсунки, жгуты.
8. Набор инструментов.

Это минимальный список оборудования, которого будет достаточно для установки ГБО своими руками. В зависимости от автомобиля, стоимость оборудования может варьироваться. В большинстве случаев, сумма зависит от марки, типа, производителя, комплектации и модели баллона. Установка ГБО 4 поколения обойдется приблизительно в 20 тыс. рублей.

В некоторых случаях стандартной комплектации ГБО не хватает и автомобилисту приходится докупить:
✓ 2 медных шланга (6 и 8 мм в диаметре, 1,5 и 8 м длиной;
✓ датчик давления;
✓ разъем подключения датчика к компьютеру ГБО.

Процесс установки газобаллонного оборудования

При установке баллона крайне важно провести расчеты, в соответствии с которым отверстие с мультиклапаном должно располагаться в боковой части автомобиля, а именно – в стороне крышки для заправки топлива. Монтаж мультиклапана производится непосредственно к баллонам ГБО при помощи болтов, после чего следует произвести установку датчика уровня. Устанавливается он непосредственно на мультиклапан, в зависимости от особенности комплектации набора.

Далее, следует установить электромагнитный клапан, который будет открываться при подаче импульса от «мозга» установки. После этого необходимо провести монтаж топливной магистрали и устройство заправки газа в баллоны. В большинстве случаев комплектация ГБО 4 поколения предусматривает две магистрали: основную и заправочную. Для их обеспечения следует использовать медные трубки, крепление которых обеспечивается бочонками и медными болтами. ВЗУ желательно закрепить в непосредственной близости к заправочной горловине.

Установив магистрали, стоит провести проверку на их герметичность при помощи компрессора. Через систему нужно пропустить давление в 5-6 атмосфер, проверив наличие травления из установленных трубок.

Под капотом следует установить редуктор, узел которого в большинстве случаев размещается возле радиатора автомобиля. Выходное отверстие редуктора должно быть сверху и направлено вперед. Сам же редуктор следует разместить немного ниже уровня, на котором установлен ОЖ для более удобного доступа к системе охлаждения.

Смонтировав форсунки и врезав их в коллектор, следует заняться сборкой магистрали низкого давления, после чего соединить форсунки и редуктор, используя шланги из стандартного комплекта ГБО. Проводить опрессовку следует только с заправленным баком.

Установкой контрольных систем и подключением проводки центрального распределителя можно заняться до и после опрессовки. Далее следует проверить работу двигателя в различных режимах и провести настройку работы системы ГБО.

Установка газобаллонного оборудования, в особенности – 4 поколения, является сложным и трудоемким процессом. Проводить её нужно в соответствии со всеми нормами и требованиями, представленными в инструкции, а также следовать рекомендациям с диска «мозгов». Монтаж подобной установки силами новичка может занять несколько недель, однако опытный мастер сможет перевести автомобиль на «газ» за считанные дни.

Установка ГБО своими руками видео

Настройка и регулировка ГБО на карбюраторном моторе

Хорошо известно, что установка ГБО (с учетом значительного подорожания бензина одновременно со снижением качества данного вида топлива) уже многие годы является практически единственной возможностью существенно сократить расходы в рамках эксплуатации бензинового двигателя.

Сегодня различные поколения газобаллонного оборудования можно повсеместно встретить на карбюраторных и инжекторных авто. Если говорить об инжекторе, перевести на газ можно не только моноинжекторные двигатели и моторы с распределенным впрыском, но и силовые агрегаты, в которых топливо подается в каждый цилиндр напрямую (прямой впрыск).

Если точнее, на таких моторах главной задачей является правильно настроить редуктор-испаритель. Далее мы поговорим о том, как выполняется настройка газового редуктора автомобиля с карбюратором, а также какие особенности и нюансы нужно учитывать, чтобы добиться оптимальных результатов.

Как настроить и отрегулировать ГБО на двигателе с карбюратором

Начнем с того, что когда речь идет о газовом оборудовании на карбюраторном двигателе, основные манипуляции сводятся к настройкам редуктора-испарителя. Указанный редуктор позволяет выполнить следующее:

• отрегулировать давление газа применительно ко второй ступени (настроить чувствительность);
• выставить количество газа, который проходит через клапан ХХ;

Итак, общая процедура настройки выглядит следующим образом:

• Сначала двигатель запускается, причем запуск должен производиться на бензине.
• Далее силовой агрегат, работающий на бензине, должен выйти на рабочие температуры.
• После прогрева нужно выставить на карбюраторе холостые обороты 950-1000 об/мин.
• Далее подачу бензина нужно перекрыть и выждать, пока его остатки будут выработаны.

Теперь переходим к настройке ГБО. На начальном этапе регулировок следует:

• Вывернуть дозатор полностью (сечение канала для подачи газа открыто максимально).
• Если дозатор имеет раздельные секции, позволяя отдельно производить регулировки по каждой камере, тогда для первой камеры выставляется полное открытие канала, а для второй канал открывается по минимуму.
• Регулировочный винт, который позволяет настраивать ХХ, сначала полностью закручивается, после чего его следует отпустить на 5 оборотов;
• Что касается винта чувствительности, его следует поставить в среднее положение.

Далее нужно приступать к настройкам режима холостого хода. После того, как все описанные выше манипуляции были завершены, двигатель автомобиля нужно завести, при этом запуск уже производится на газу. Также необходимо вытянуть «подсос».

Затем следует поднять обороты до 1750-1950 об/мин, далее, вращая винт холостых на несколько оборотов, параллельно убирается подсос. Операцию зачастую приходится проделывать по нескольку раз. Основной задачей является найти такие обороты холостого хода, чтобы при полностью убранном подсосе двигатель работал устойчиво на ХХ.

В случае, когда обороты ХХ начинают сильно плавать, тогда винт холостого хода откручивается на максимум. Если же устойчивой работы мотора добиться не удается, тогда винт чувствительности закручивается на пару оборотов обратно, после чего вся процедура настройки повторяется заново.

Как видно, необходимо найти правильный баланс между винтом «количества» газа и винтом холостого хода. Удачным результатом можно считать такой, когда винт чувствительности полностью закручен, а обороты ХХ составляют около 1150-1200 об/мин, при этом мотор работает ровно.

Завершающим этапом можно считать дополнительную подстройку холостых оборотов при помощи соответствующего винта. Указанный винт еще немного закручивается, обороты опускаются до минимально возможных, затем винт немного откручивается, а обороты ХХ должны стать на отметку около 1 тыс. об/мин.

Настройка «отклика» на нажатие педали газа и количества подаваемого газа

После того, как обороты холостого хода были выставлены, необходимо добиться того, чтобы двигатель быстро реагировал и набирал обороты при нажатии на газ. Для этого необходимо постепенно откручивать регулировочный винт чувствительности до момента, пока обороты ХХ не начнут меняться. Как только было замечено изменение холостых оборотов, указанный винт нужно завернуть обратно на 2/3 от 1 полного оборота или на один оборот с четвертью (в зависимости от того или иного ДВС и т.д.).

По окончании нужно нажать на педаль газа, сначала плавно, затем можно понажимать резко. Главное, если настройка сделана правильно, не должно быть никаких провалов, двигатель должен быстро выходить из режима ХХ, адекватно реагировать на педалирование, хорошо раскручиваться и резво откликаться на любые нажатия педали газа.

• После того, как настройки были закончены и отзыв на педаль газа не вызывает нареканий, нужно переходить к настройкам самого дозатора. Для этого следует поднять обороты, в среднем, до 3 или 3.5 тыс. об/мин без подсоса. Для этих целей лучше пригласить помощника, который будет нажимать на газ.

Итак, когда положение винта, приводящее к изменению оборотов, было найдено, следует отвернуть винт от этого положения на половину или 3/4 четверти оборота. Обратите внимание, если установлен дозатор, который имеет две секции, тогда все описанные выше манипуляции проводятся с первой камерой.

Вторую камеру выставляют до 1/3 от первой. В том случае, если редуктор также имеет возможность регулировки давления первой ступени, тогда потребуются дополнительные действия.

1. Прежде всего, мотор нужно заглушить, после чего перекрывается газовая магистраль. Затем к полости первой ступени подключается манометр. Само подключение реализуется через контрольное отверстие, которое перекрыто винтом.
2. Что касается манометра, прибор должен иметь шкалу 1.5 кгс на квадратный сантиметр. После подключения следует открыть подачу газа и завести двигатель. В режиме холостого хода настраивается давление на первой ступени по манометру.
3. Показатель должен оставлять 0.38-0.42. Выставив давление, регулировки холостых оборотов и чувствительности редуктора следует провести повторно.

Что в итоге

Как видно, регулировка газового оборудования на карбюраторном двигателе не является сложной процедурой (за исключением настройки давления в двухсекционном дозаторе ГБО 2 поколения). Отметим, что грамотно проведенная процедура позволяет добиться устойчивой работы мотора на всех режимах, двигатель хорошо реагирует на педаль акселератора, не происходит потери мощности и т.д. Расход газа также остается в пределах нормы для того или иного карбюраторного ДВС.

Добавим, что для проверки качества всех регулировок и финальной подстройки следует резко нажать на педаль газа, после чего винт чувствительности постепенно закручивается на ¼ от полного оборота за один шаг. Делать это нужно до того момента, пока не появится «провал» при наборе оборотов.

После того, как положение винта, при котором появляется провал, было найдено, нужно отпустить указанный винт на половину оборота. Уловить изменения оборотов можно по слуху, анализируя изменения в работе мотора. Также настройки дозатора при необходимости нужно провести повторно.

Дело в том, что при минимальной подаче газа силовой агрегат будет работать на обедненной смеси. При этом значительно сэкономить на горючем не получится, однако для двигателя ущерб может быть очень большим. Работа на переобедненной смеси приводит к перегревам, детонации, прогару клапанов, появлению трещин в блоке и ГБЦ и другим серьезным последствиям.
