Как правильно подтянуть ручник на ВАЗ-2110

В то же время неполадки с ручником могут повлечь серьезные неприятности, если неуправляемая машина врежется в какую-то преграду или, что еще хуже, в другой автомобиль. Рассмотрим неполадки ручника и методы их устранения своими руками без обращения к специалистам на СТО.

Совет! При недостаточном натяжении тросика на ручнике, помимо ручника, автомобиль необходимо оставлять «на скорости», это подстрахует вас в случае непредвиденных обстоятельств.

При износе накладок, которые находятся на задних тормозных колодках, и вытягивании приводных тросов очень часто возникает проблема в регулировке хода ручника (тормозного стояночного ручника). Примеры, которые будут описаны в статье, помогут справиться с этой проблемой не только для ВАЗ-2110, но и для остальных автомобилей отечественного производства.

Если проблему не удается устранить регулировкой и подтягиванием ручника, необходимо немедленно заменить неисправную деталь на новую, не стоит лишний раз рисковать. При неисправности ручника автомобиль может самостоятельно тронуться с места, а это важный фактор того, что данный механизм необходимо регулярно проверять, в случае необходимости подтягивать ручник. Вам не составит большого труда заменить ручник в домашних условиях, и автомобиль не нужно вести в автосервис.

Как подтянуть ручник на ВАЗ-2110

Не стоит оставлять без внимания состояние ручника и периодически проверять натяжку троса, рекомендуется это делать после каждых 30 тыс. км пробега. Неполадки ручника выявить довольно просто, необходимо поставить машину на уклон и поставить на ручник.

В случае если автомобиль покатится вниз, стояночный тормоз не работает. Эту проблему можно решить заменой ручника, но в большинстве случаев достаточно просто отрегулировать или подтянуть ручник.

Подтянуть ручник из салона

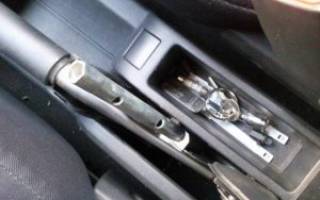

Наиболее простой способ устранить неполадки с ручником – это подтянуть его из салона. Для этого необходимо снять защитный кожух, закрывающий ручник, после чего нам понадобится ключ на 10, которым следует подтянуть натяжной болт. Такая регулировка позволит немного натянуть тросик, что удобно при незначительном послаблении. Если такие манипуляции не дают желаемого результата, необходимо прибегнуть к другим способам регулировки.

Без смотровой ямы или эстакады отрегулировать натяжение тросика довольно проблематично, в крайнем случае отрегулировать наш ручник поможет домкрат. При использовании домкрата необходимо внимательно отнестись к соблюдению мер безопасности, высокий процент травм приходится именно на несоблюдение автолюбителями техники безопасности. Для ремонта необходим соответствующий инструмент:

• щетка по металлу;
• WD (универсальная смазка);
• удлинитель;
• глубокая головка;
• пассатижи;
• трещоточный ключ (желательно с карданом).

Справиться с данной поломкой можно за несколько секунд. Во-первых:

• ставим машину на яму;
• полностью опускаем ручник;

Изначально следует зачистить все элементы натяжного механизма от грязи, а после этого необходимо обработать гайки с помощью «вэдэшки». На регулировочном механизме натянуты 2 троса и натяжной шток, накручены две гайки. Из вышеперечисленных инструментов собираем единую конструкцию, с помощью которой и будем подтягивать ручник. В первую очередь ослабляем контргайку и после ослабления закручиваем вторую гайку по часовой стрелке, если необходимо ослабить тросик, крутить следует в противоположенную сторону. Регулировочную гайку натягиваем до тех пор, пока трос ручника не натянется до желаемого результата. Головку надеваем на гайку и с помощью трещоточного ключа затягиваем, то есть закручиваем по часовой стрелке гайку штока. Если нет трещоточного ключа, можно использовать обычный рожковый ключ. При этом не забываем придерживать пассатижами шток. Сильно затягивать головку не нужно, достаточно будет нескольких оборотов. Затем необходимо проверить, на сколько щелчков подтянули регулируемый механизм. В идеале должно быть 2-4 щелчка. Но на практике нормой считается от 2 до 8 щелчков. Если возникает больше 8 щелчков, то колеса недостаточно блокируются. После всей выполненной работы не забудьте затянуть контрящую гайку.

Важный момент в данной работе: следует отметить, что если уже подтягивали ручник, а потом хотите заменить задние колодки, не забудьте, что тросик необходимо ослабить. Если не послабить тросик, потом невозможно будет надеть барабан на колодки.

Следует отметить, стояночный тормоз не должен срабатывать по 1 щелчку. Это не является хорошим признаком, а, наоборот, может принести вред нашему автомобилю и приведет к очередному ремонту. В этом случае возникает высокий риск быстрой поломки и износа тормозных колодок.

Как подтянуть ручника на ВАЗ 2110? Замена и регулировка троса

Несмотря на то что ручной (стояночный) тормоз используется редко, у владельцев ВАЗ 2110 довольно часто возникают проблемы с этим узлом – отсутствие обратной тяги, ослабление троса или поломка рычага. Обнаружив, что ручник работает неисправно, необходимо сразу начать ремонт, так как от этого узла зависит безопасность всех участников дорожного движения. Чаще всего проблему можно решить регулировкой торса, но в некоторых случаях потребуется замена. В данном материале подробно описано, как подтянуть и поменять этот элемент тормозной системы. Также читатели узнают, как проявляются неисправности и что с ними делать.

Предназначение и расположение стояночного тормоза

Расположение ручника известно каждому водителю ВАЗ 2110 – между креслами переднего ряда установлен рычаг, при нажатии на который происходит торможение. Металлический трос является механическим приводом в этом узле. Опуская рычаг, автомобилист обеспечивает натяжение троса, который прижимает колодки задних тормозов к дискам колес. Поломка рычага встречается крайне редко, так как основные нагрузки приходятся на металлический трос, как результат, через какое-то время он теряет нужное натяжение.

В руководстве по эксплуатации и обслуживанию ВАЗ 2110 указано, что хотя бы раз в полгода нужно выполнять диагностику тормозной системы, включая стояночный тормоз. В ПДД есть требования к этому узлу – он должен удерживать автомобиль при уклоне 25 градусов. Если металлический трос не поврежден, а регулировка не принесла результатов, значит проблема в задних тормозах – здесь требуется полноценная диагностика у специалистов.

Неисправности и их признаки

Определить, что требуется регулировка или замена троса, довольно просто. Признаки неисправного механизма проявляются следующим образом:

• Ручной тормоз прожимается без усилий – ослаблен трос, необходимо натянуть его.
• Механизм не реагирует на нажатие рычага – привод порвался или вылетел, также причина может быть в износе задних колодок.
• Заедание ручника — повреждение привода, требуется замена.

Важно! Стояночный тормоз нуждается в проверке хотя бы раз в 30 тысяч километров пробега. Ручной тормоз должен всегда быть натянут.

Достав основной элемент, можно визуально определить его состояние. Замена требуется в следующих случая:

• До 2% повреждены или оборваны.
• Движение троса происходит с трудом даже после нанесения смазки.
• Наконечники привода имеют выработки.

Замена троса

Для работы понадобятся, рожковый ключ «на 10», смазка WD-40, набор отверток, рожковый и накидной ключи «на 13». Смотровая яма и домкрат должны присутствовать в гараже или боксе. Замена троса осуществляется следующим образом:

ВАЗ 2110 необходимо снять со стояночного тормоза – для этого следует до упора опустить ручник в пол. Необходимо проследить, чтобы система удерживания ВАЗ 2110 была активирована;

Снимите глушитель с подушек подвесок и резонатор с задней подушки

Регулировка

Подтянуть трос гораздо проще, чем заменить. ВАЗ 2110 необходимо поставить на домкрат. Ручник необходимо заблокировать, после этого следует найти регулировочный болт и гайку – выполняется работа при помощи двух ключей «на 13».

Крутим гайку, пока трос не натянется

Гайку нужно натягивать до тех пор, пока задняя колесная пара не перестанет двигаться. Далее необходимо затянуть контргайку. После этого нужно вернуть автомобиль в исходное положение, разблокировать и проверить его работу.

Замена троса ручника на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Трос ручного тормоза – со временем он растягивается и приходит в негодность, а иногда даже бывает что он рвётся (На самом деле всё от его качества зависит, некоторые тросы бывают вообще даже и не растягиваются), все эти проблемы связанные с тросом, вызывают кучу неудобств, всё начинается с того, что автомобиль попросту на ручник нельзя будет поставить или он будет держать машину, но очень и очень слабо, поэтому чтобы таких неудобств не было, трос время от времени подлежит замене на новый, сделать это не сложно и можно самому и даже ехать на сервисы не нужно.

Примечание!
Для осуществления работ по замене троса, рекомендуем чтобы было удобно работать: Во-первых загнать автомобиль на смотровую яму и во-вторых запастись воротком и к нему накидными головками, если у вас нет такой возможности, тогда обычными ключами запаситесь, такими как накидные и гаечные!

Краткое содержание:

Где находится трос ручника?
Он проходит под днищем автомобиля, чтобы более подробно понять его месторасположение, сперва на ручник нужно будет глянуть (Указан красной стрелкой на большом фото), рядом с ним есть кронштейн он ещё синей стрелкой указан, так вот под днищем трос точно в этом же месте располагается, вообще троса всего три и два последних обязательно должны заменяться в сборе (Парой), первый трос это тот который от ручника идёт (Маленький трос, см. маленькое фото), два вторых это которые к кронштейну подсоединяются, кронштейн так же показан на маленьком фото и указан синей стрелкой.

Когда нужно менять трос ручника?
Он от старости может приржаветь или если им не пользоваться, точно такая же ситуация случится, в связи с этим в оболочки он начнёт перемещаться с большим трудом, будет заедать и даже возможно толком не держать машину, кроме этой проблемы, трос нужно менять когда он размахрился (Это можно понять взглянув на него) или сильно вытянулся (Если трос даже регулировкой нельзя уже настроить, то он сильно вытянулся, как регулировать трос, читайте в этой же статье ниже).

Как заменить трос ручника на ВАЗ 2110-ВАЗ 2112?

Примечание!
Сразу перед тем как преступить к работе, оба задних тормозных барабана снимите с автомобиля, потому что концы троса к тормозным колодкам прикрепляются, а не сняв барабан вы никак до колодок не доберётесь (О том как его снять, читайте в статье: «Замена тормозных колодок на десятке»)!

Снятие:
1) В начале подлезьте под автомобиль и при помощи двух ключей, в том месте которое указано красной стрелкой, ослабляем затяжку контргайки (Всего в том месте две гайки, обе они контрятся, первая гайка которая стоит ближе к кронштейну, это регулировочная, вторая же то контргайка, благодаря ним кстати можно трос отрегулировать, делается это вот как: Контр гайка ослабляется и регулировочная вращается в нужном направлении, тем самым кронштейн начинает перемещаться и происходит регулировка троса, в завершение контр гайка вновь стопорит регулировочную и тем самым трос отрегулирован) и после чего можете их обе выкручивать, когда гайки будут у вас в руках, отведите кронштейн назад и главный трос (Его ещё тягой называют) выведется из кронштейна (см. маленькое фото).

Примечание!
После проделанной операции, из кронштейна выньте оба конца троса, один для наглядности стрелкой показан и как только они окажутся вынутыми, отложите кронштейн в сторонку, чтобы он не мешал дальнейшей работе по замене троса!

2) Теперь при помощи двух отвёрток или можно чисто одной запастись, выньте кончики троса из крючков рычагов, более подробно на фото ниже всю информацию смотрите, в двух словах, кончики (Один из кончиков синей стрелкой указан) к крючкам подсоединены и вот их нужно и вынуть (По одному кончику на каждое колесо), чтобы ещё в одних местах наконечники тросов освободить.

3) Ну и в завершение, выньте из второго кронштейна оболочки обоих тросов, а так же отвернув две гайки (По одной на каждый кронштейн), снимите дополнительные кронштейны с рычагов (см. маленькое фото ниже) и после чего, полностью снимите оба троса с автомобиля, но только учитывайте что они идут крест на крест, поэтому при обратной установки, не забудьте это и обязательно учитывайте.

Установка:
Установка обоих тросов осуществляется в обратном порядке, все снятые кронштейны обязательно подсоедините на свои места, чтобы тросы не болтались и не задевали не за что лишнее.

Дополнительный видео-ролик:
Более подробно увидеть процесс замены троса, вы можете в ролике, который размещён чуть ниже, кроме этого в нём ещё объясняется процедура замены самого ручка, возможно вам и это понадобится.

Замена троса ручника своими силами на ВАЗ 2110

Ручник — так в просторечии называют стояночный тормоз. Он имеется в любом автомобиле — не исключение и ВАЗ 2110. Именно ручник используют при стоянке на длительное время (более 5 минут). Также без него не обойтись при остановке на поверхностях в уклоном. И разумеется в экстренной ситуации (например, при отказе обычных тормозов) именно стояночный тормоз позволяет быстро и эффективно остановить движущийся автомобиль.

Устройство и работа стояночного тормоза ВАЗ 2110

Стояночный тормоз состоит из двух частей:

1. Тормозные механизмы.
2. Тормозной привод — именно с помощью его водитель ВАЗ 2110 воздействуя на рычаг ручного тормоза передает, усилие тормозным механизмам. Этот рычаг находится справа от водителя в пространстве между сиденьями. В конструкции ручника есть храповой механизм (он и издает характерные щелчки при использовании) — при помощи его фиксируется рычаг в рабочем положении. Кроме этого на рычаге есть особая кнопка — она включает на приборной панели светящуюся пиктограмму активированного стояночного тормоза.

Далее рычаг с помощью трех тросов — переднего (на нем расположена возвратная пружина) и двух задних (они соединены с тормозными механизмами колес) осуществляет прямое воздействие на тормозные устройства непосредственно в задних колесах автомобиля.

На задних колесах ВАЗ 2110 установлен тормозной механизм барабанного типа. Один из задних тормозных тросов, соединенный с особым рычагом, воздействует на тормозную колодку. Она смещается к тормозному барабану. В итоге колесо стопорится и происходит торможение.

Показания к замене тормозного троса ВАЗ 2110

В ходе эксплуатации, даже при отсутствии нареканий, после каждых 30 тысяч километров пробега нужно произвести полный осмотр системы стояночного тормоза.

При этом могут быть замечены следующие явления:

1. Явные следы износа у наконечников тормозного троса.
2. Повреждены некоторые стальные нити, из которых состоит трос.
3. Ход троса в оболочке затруднен, даже после обильной смазки
4. Храповый механизм рычага тормоза, при его использовании, издает больше 6-8 щелчков.
5. При использовании ручного тормоза, торможения как такового нет — автомобиль сдвигается с места сам на уклоне или при толчке на ровном месте.

Любое из перечисленных явлений — повод к незамедлительной смен тросов стояночного тормоза у ВАЗ 2110.

Порядок замены тросов стояночного тормоза ВАЗ 2110

Необходимые инструменты и оборудование:

1. Эстакада или смотровая яма.
2. Противооткатные упоры (тормозные башмаки).
3. Надежные подпорки для корпуса автомобиля.
4. Два домкрата.
5. Две монтировки.
6. Большая отвертка (со шлицем не менее 10 мм).
7. Один рожковый ключ №10.
8. Один рожковый ключ №13.
9. Один накидной ключ №13.

Основные действия при замене троса стояночного тормоза ВАЗ 2110:

1. Поставить автомобиль на эстакаду или над смотровой ямой в гараже. Здесь же зафиксировать передние колеса тормозными башмаками.
2. Поднять вверх кормовую часть автомобиля с помощью двух домкратов и зафиксировать это положение надежными подпорками.
3. Опустив рычаг ручного тормоза в низ до упора, снимают последовательно задние барабаны и колодки. Все они тщательно осматриваются на предмет износа. Он не должен превышать 30% от идеального состояния (говоря о тормозных колодках, нужно уточнить, что смотрят на их толщину. Она не должна быть менее 65% от толщины новых колодок)
4. Освободить доступ к уравнителю, путем демонтажа глушителя.
5. Демонтировать сам уравнитель с помощью откручивания гайки и контргайти, крепящих его к тормозному тросу.
6. Освободить трос из креплений на днище авто.
7. Вынуть тормозные колодки и освободить связанный с ними рычаг (здесь рекомендуется использовать большую отвертку) — отсоединить от него наконечники задних тормозных тросов.
8. С осторожностью вынуть тормозной трос из тормозного щита. Эту и предыдущую операцию лучше выполнять с помощником, так как легко повредить руки после ослабления гайки фиксатора.
9. Все места прохождения и крепежа тормозного троса нужно тщательно очистить металлической щеткой от грязи и ржавчины.
10. Обработать все детали крепления и прохождения троса преобразователем ржавчины. При его отсутствии часто рекомендуют 6% уксусную кислоту (не путать со столовым уксусом!). Все эти действия нужно осуществлять в резиновых перчатках и специальных очках для защиты глаз от случайных брызг опасных веществ.
11. Новый тормозной трос вставляется в тормозной щит. Потом прикрепить его с помощью наконечников к рычагу, связанному с тормозными колодками.
12. Закрепить все детали на положенных им местах.
13. Проверить работоспособность тормоза — проехав небольшой отрезок пути затормозить. После этого измерить (можно рукой) температуру тормозных барабанов. Она должна быть не выше температуры других деталей. Если же наблюдается нагрев, то нужно заново отрегулировать степень натяжения тормозного троса.
