Тормозная система

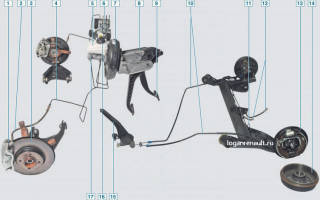

Тормозная система Рено Логан с АБС : 1 — плавающая скоба переднего тормозного механизма; 2 — шланг тормозного механизма передний; 3 — диск тормозного механизма передний; 4 — трубка тормозного механизма передняя; 5 — бачок гидропривода тормозной системы (тормозная жидкость); 6 — блок АБС; 7 — вакуумный усилитель тормозов; 8 — педальный узел; 9 — педаль тормоза; 10 — левый и правый тросы ручного тормоза; 11 — трубка тормозного механизма задняя; 12 — шланг тормозного механизма заднего колеса; 13 — задний тормозной механизм; 14 — тормозной барабан заднего колеса; 15 — рычаг стояночного(ручного) тормоза; 16 — датчик критического уровня тормозной жидкости; 17 — главный тормозной цилиндр

Тормозная система Рено Логан разделяется на две независимые друг от друга: рабочая тормозная система и стояночная тормозная система (ручной тормоз). Необходимо следить чтобы обе тормозные системы всегда находились в исправном состоянии. Основная (рабочая) тормозная система состоит из двух контуров с Х-образным (диагональным) соединением передних и задних тормозных механизмов. (рис. снизу). В случае если при движении один контур системы откажет, то торможение можно выполнить с помощью второго контура, хотя и менее эффективное, но достаточное.

Х-образный (диагональный) тормозной контур на автомобилях с клапаном ограничения давления в зависимости от нагрузки показан на рисунке слева. Х-образный тормозной контур на автомобилях с ABS – на рисунке справа.

Педальный узел тормозной системы: 1 — педаль сцепления; 2 — выключатель сигналов торможения; 3 — кронштейн педального узла; 4 — вакуумный усилитель тормозов (расположен в моторном отсеке) ; 5 — бачок гидропривода системы; 6 — главный тормозной цилиндр; 7 — педаль тормоза

Расстояние рабочего хода педали тормоза при регулировках должно составлять около 60-65 мм.
Класс заливаемой тормозной жидкости должен быть не ниже DOT4.

Тормозная жидкость: SAE J 1703 и DOT 4 — 0.5 л.

В кронштейне педали тормоза установлен выключатель сигнала тормоза (стоп-сигнала) (2) срабатывающий при нажатии на педаль. Вакуумный усилитель в случае выхода его из строя не ремонтируется и заменяется целиком. К вакуумному усилителю прикреплён главный тормозной цилиндр, сверху которого прикреплён бачок в котором содержится тормозная жидкость. Бачок оснащён датчиком уровня тормозной жидкости, который в случае падения уровня тормозной жидкости до критического уровня, подаст сигнал на панель приборов. Также на бачке имеются метки “min” и “max” для визуального контроля уровня жидкости.
Принцип работы этой системы следующий: при нажатии на педаль тормоза приводятся в действие поршни главного тормозного цилиндра (вакуумный усилитель способствует этому облегчая силу нажатия) создавая давление в системе заполненной тормозной жидкостью(жидкость как известно не сжимается). Давление передаётся по трубопроводам к передним и задним тормозным механизмам, проходя перед этим через блок антиблокировочной системы (ABS). Если АБС нет то давление передаётся к передним тормозным механизмам и к задним через регулятор давления установленный под днищем автомобиля. .

Тормозной механизм переднего колеса в сборе: 1 — винт крепления корпуса цилиндра к суппорту; 2 — корпус колесного цилиндра; 3 — штуцер прокачки тормозов; 4 — болт крепления скобы к направляющему пальцу; 5 — направляющий палец: 6 — щит тормозного механизма; 7 — диск тормозного механизма; 8 — чехол направляющего пальца; 9 — направляющая колодок; 10 — суппорт; 11 — тормозные колодки

Передний тормозной механизм – дисковый, не имеет никаких отличий у моделей с разными объёмами двигателей. По мере износа тормозных колодок, регулировка зазора между тормозным диском (7) и тормозными колодками (11) происходит автоматически.

Детали тормозного механизма переднего колеса : 1 — болт крепления скобы к направляющему пальцу; 2 — корпус колёсного цилиндра; 3 — защитный чехол поршня; 4 — направляющий палец; 5 — защитный чехол направляющего пальца; 6 — направляющая тормозных колодок; 7 — суппорт; 8 — поршень

Общий принцип работы задних и передних тормозных механизмов одинаков: давление переданное по трубопроводам и шлангам тормозной системы действует на рабочий колёсный тормозной цилиндр. Поршни цилиндра под давлением приходят в движение и прижимают тормозные колодки к тормозным дискам переднего колеса и тормозным барабанам заднего колеса. Чтобы по мере износа колодок расстояние между рабочей поверхностью колодки и тормозного барабана не становилось слишком большим, в механизме предусмотрена специальная саморегулирующаяся планка, которая поддерживает зазор всегда в оптимальном состоянии.

Тормозной механизм заднего колеса со снятым барабаном: 1 — задняя тормозная колодка; 2 — чашка пружины; 3 — рычаг привода стояночного тормоза; 4 — распорная планка; 5 — верхняя стяжная пружина; 6 — колесный цилиндр; 7 — рычаг регулятора; 8 — пружина регулятора; 9 — передняя колодка; 10 — щит; 11 — трос стояночного тормоза; 12 — нижняя стяжная пружина; 13 — опорная стойка

В зависимости от комплектации Рено Логан, тормозная система может быть оборудована либо ABS, либо регулятором давления задних тормозных механизмов.

Нахождение регулятора давления тормозов (на автомобилях без АБС):
1 — балка задней подвески; 2 — регулятор давления; 3 — топливный бак

Блок антиблокировочной системы автомобиля: 1 — блок управления ABS; 2 — отверстие для подсоединения тормозной трубки переднего правого колеса; 3 — отверстие для подсоединения тормозной трубки левого заднего колеса; 4 — отверстие для подсоединения тормозной трубки правого заднего колеса; 5 — отверстие для подсоединения тормозной трубки левого переднего колеса; 6 — отверстие для подсоединения трубки главного тормозного цилиндра; 7 — насос; 8 — гидравлический блок

Составляющие заднего тормозного механизма : 1 — прижимная пружина колодки; 2 — чашка пружины: 3 — задняя колодка; 4 — рычаг привода стояночного тормоза; 5 — верхняя стяжная пружина; 6 — распорная планка; 7 — нижняя стяжная пружина; 8 — пружина регулятора; 9 — рычаг регулятора; 10 — передняя колодка; 11 — опорная стойка

Осторожно, асбест !
• Многие компоненты, такие как тормозные колодки, прокладки и т. д., содержат асбест. Будьте предельно внимательны и осторожны, избегайте вдыхания асбестовой пыли, так как это очень опасно для вашего здоровья .

Ручной тормоз (стояночная тормозная система)

Устройство ручного тормоза: 1 — рычаг; 2 — передний трос; 3 — уравнитель тросов; 4 — левый задний трос: 5 — правый задний трос; 6 — тормозной механизм заднего колеса; 7 — барабан

Ручной, или стояночный тормоз работает следующим образом: при поднятии (т.е. затягивании) рычага (1), передний короткий трос (2) тянет через уравниватель (3) обеспечивая равномерность, левый и правый тросы (4,5) стояночного тормоза, которые в свою очередь затягивают рычаги тормозного механизма задних колёс, прижимая колодки к тормозному барабану.
Передний (короткий) трос имеет гайку для регулировки привода ручного тормоза. Регулировка которая компенсировала бы постепенный износ тормозных колодок – не требуется, т.к. это происходит автоматически, за счёт регулировочной планки заднего тормозного механизма.

Проверка и регулировка педали тормоза

ти», с. 60). Различие состоит лишь в том, что критерием завершения прокачки рабочего цилиндра является прекращение выхода пузырьков воздуха из шланга, а не появление свежей тормозной жидкости.

Если прокачка гидропривода связана с ремонтом какого-либо одного контура и заведомо известна исправность другого контура, то допустима прокачка только ремонтируемого контура.

Правильность положения педали тормоза в свободном состоянии и нажатой до упора (рабочий ход педали) служит одним из критериев для проверки исправности тормозной системы. В то же время положение педали во многом обеспечивает исправную работу системы. Если педаль находится от пола на расстоянии, которое больше нормативного, возможно неполное растормаживание колес при отпускании педали (при этом обычно отсутствует свободный ход педали). Если педаль находится слишком низко, возможно снижение эффективности тормозов, вызванное уменьшением рабочего хода педали.

Вам потребуются: линейка, ключ «на 13», пассатижи.

1. Нажмите на педаль тормоза до упора и измерьте расстояние от накладки площадки педали до пола.

Линейка должна быть установлена перпендикулярно плоскости пола.

2. Отпустите педаль и повторно измерьте расстояние от накладки площадки педали до пола в свободном состоянии. Это расстояние должно быть 100-105 мм. Разница размеров при двух измерениях и является полным рабочим ходом педали, который должен быть 60^65 мм.

3. Если расстояние от накладки площадки педали до пола не соответствует указанному в п. 2, отрегулируйте его, изменяя длину толкателя вакуумного усилителя тормозов. Отсоедините вилку толкателя от педали тормоза (см. «Замена вакуумного усилителя», с. 152).

4. Ослабьте затяжку контргайки 2 вилки и, удерживая толкатель 3 от проворачивания, вращайте вилку 1 в нужную сторону. Один оборот вилки изменяет положение педали тормоза примерно на 5 мм.

Для наглядности работа показана на снятом вакуумном усилителе. Завод-изготовитель рекомендует для регулировки положения педали снимать усилитель с автомобиля, однако при достаточных навыках регулировку можно выполнить и непосредственно на автомобиле.

5. Проверьте свободный ход педали тормоза, для чего переместите педаль рукой до момента прекращения перемещения педали без сопротивления. Определите по линейке значение свободного хода, оно должно быть 8 _ 10 мм. Несоответствие свободного хода указанному значению может быть вызвано

гпрп /1Л1 I И/1ММ ппмимидмм – и 1сду 1ищим1м ii^ki mnawiri.

– повышенный люфт в соединении вилки толкателя вакуумного усилителя и педали. Это может быть следствием износа пальца вилки и отверстий в вилке и педали;

– неправильно отрегулировано расстояние от площадки педали до пола в свободном состоянии (см. п. 2, а также размер L на рис. 9.7);

– неправильно отрегулирован размер X (см. рис. 9.7) между торцом регулировочного болта штока вакуумного усилителя тормозов и фланцем его корпуса для присоединения главного тормозного цилиндра.

6. Если рабочий ход педали больше значения, приведенного в п. 2, то это указывает на наличие воздуха в гидроприводе тормозов или на предельный износ накладок тормозных колодок, тормозных дисков или барабанов. Удалите воздух из гидропривода (см. «Прокачка гидропривода тормозной системы», с. 150) или замените тормозные колодки (см. «Замена тормозных колодок тормозного механизма переднего колеса», с. 155; «Замена тормозных колодок тормозного механизма заднего колеса», с. 160), диски (см. «Замена тормозного диска», с. 156) или барабаны (см. «Снятие и установка тормозного барабана», с. 157).

Если нажатая до упора и удерживаемая в этом положении педаль постепенно пе-

ремещается к полу, это указывает на утечку жидкости из гидропривода или на неисправность главного тормозного цилиндра. Эти неисправности очень опасны, поэтому немедленно найдите место утечки и устраните ее или замените главный тормозной цилиндр!

Как показывает практика, во многих случаях переборка цилиндра в гаражных условиях не приводит к желаемому результату. Поэтому в случае неисправности рекомендуем заменять главный тормозной цилиндр в сборе.

Замена бачка главного тормозного цилиндра

Вам потребуется отвертка. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отсоедините колодку жгута проводов от датчика уровня тормозной жидкости.

3. Отверните пробку бачка и откачайте из него тормозную жидкость, например, резиновой грушей или медицинским шприцем.

4. Поддев отверткой, снимите бачок, извлекая его патрубки из соединительных втулок.
