Приспособления для снятия двигателя с автомобиля

Разборка автомобиля. Оборудование, приспособления и инструменты

Для разборки автомобиля на агрегаты и агрегатов на узлы и детали требуются: подъемное и транспортное оборудование, стенды, пресс, съемники, набор простых и специализированных инструментов.

Подъемное оборудование подвесного и наземного типа включает тали, стационарные и передвижные краны и домкраты. Это оборудование предназначается для подъема части или всего автомобиля, а также для снятия и установки отдельных агрегатов.

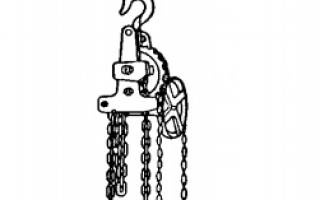

Рис. Таль:
1 — каретка передвижения; 2 — двутавровая балка.

Таль с кареткой передвижения грузоподъемностью от 0,5 до 5 г предназначена для подъема агрегатов и перемещетугя их по подвесной двутавровой балке на определенное расстояние. Подъем груза и перемещение тали по балке осуществляется вручную.

Передвижной подъемный кран грузоподъемностью до 1 т устанавливают на тележке, дающей возможность перемешать поднятый груз к месту установки (на раму, тележку, стенд, козлы).

Рис. Подъемно-передвижной кран на козлах.

Подъемно-передвижной кран на козлах позволяет обслужить любой агрегат автомобиля. Кран устанавливают так, чтобы автомобиль находился между боковыми фермами вплотную к одной из них. Это позволяет откатить снятый агрегат по балке крана в сторону для установки его на стенд или тележку, а также с тележки и стенда на раму автомобиля.

Рис. Рычажный подъемник с механическим приводом:
1 — лапа; 2 — подъемный винт; 3 — хобот; 4 — корпус; 5 — коробка подъемного механизма; 6 — рычаг; 7 — головка рычага; 8 — храповое колесо.

При помощи рычажного подъемника с механическим приводом можно поднять переднюю или заднюю ось автомобиля на высоту 0,5—0,7 м над уровнем пола.

Груз поднимается хоботом при помощи подъемного механизма. Внизу хобота помещена гайка с винтом; при вращении винта рычагом вправо гайка приобретает поступательное движение и поднимает хобот. Для опускания груза винт вращают влево.

Транспортное оборудование предназначено для внутрицеховой перевозки агрегатов и включает ручную тачку, ручные колесные и специальные тележки.

Рис. Тележка для перевозки агрегатов:
1 — продольный уголок рамы; 2 — поперечный уголок рамы; 3 — деревянная обшивка; 4 — винты с гайками крепления обшивки рамы; 5 — колесо; 6 — кронштейн оси; 7 — опорный каток тележки; 8 — ось опорного катка.

Тележка для транспортировки агрегатов, узлов и деталей показана на рисунке. Тележка — двухколесная с опорными катками, установленными впереди и сзади. Грузоподъемность — 0,5 г. На рисунке показана специальная тележка для перевозки двигателей.

Рис. Тележка для перевозки двигателей.

Рис. Универсальная тележка для перевозки задних мостов.

Универсальная тележка служит для перевозки задних мостов и подкатки их под раму. Передняя стойка тележки имеет винтовую нарезку, позволяющую при сборке автомобиля поднимать карданный вал на нужную высоту.

Рис. Упрощенные передвижные стенды.

Стенды служат для установки на них агрегатов при разборке и сборке. Стенды бывают передвижные упрощенного типа и стационарные, универсальные для двигателя, коробки передач, заднего и переднего мостов и руля.

Рис. Стационарный стенд для заднего моста.

Рис. Гидравлический пресс:
1 — подъемная пружина; 2 — винт шпинделя; 3 — поршень; 4 — манжета поршня; 5 — цилиндр; манометр; 7 — спускной вентиль; 8 — рукоятка; 9 — бачок для запаса масла; 10 — рукоятка лебедки; 11 — подъемный стол пресса; 12 — маховик; 13 — шпиндель.

Прессы при разборке и сборке автомобиля необходимы для запрессовки и выпрессовки втулок, гильз, подшипников, шестерен и правки валов. При пользовании гидравлическим прессом его подъемный стол устанавливают так, чтобы деталь свободно подходила под шпиндель. Стол перемещают путем вращения рукоятки лебедки. Стол закрепляют в нужном положении на станине шпильками. Опускание шпинделя до детали достигается вращением маховика. После упора шпинделя в деталь путем качания рычага масло нагнетают ручным насосом в цилиндр пресса из бачка по трубопроводу, и шпиндель опускается.

Давление контролируют манометром. По окончании прессовки открывают вентиль, и поршень со всеми монтированными на нем деталями поднимается вверх автоматически при помощи пружин. При этом масло из цилиндра перепускается обратно в бачок. Мелкие прессовые работы (выпрессовка втулок, пальцев и т. д.) могут также выполняться на ручном, верстачном реечном прессе.

Рис. Реечный пресс, устанавливаемый на верстаке.

Съемники служат для снятия узлов подшипников, шестерен и других деталей. Применение съемников облегчает и ускоряет разборку и обеспечивает полную сохранность снимаемых и сопряженных деталей. На рисунке показаны универсальные и специальные съемники. Универсальными съемниками снимают детали, различные по размерам н конструкции, а специальными съемниками — только определенные детали.

Инструмент, применяемый для разборочно-сборочных работ, очень разнообразен по конструкции в связи с различными размерами и расположением мест болтовых и других соединений. Поэтому набор инструмента должен включать: двусторонние гаечные ключи, торцевые, четырех- и шестигранные головки различных размеров с рукоятками к ним, воротки, коловороты, шарнирные головки ключей, шплинтодер, отвертки и выколотки.

Приспособления для снятия двигателя с автомобиля

Рекомендованные сообщения

Создайте аккаунт или войдите в него для комментирования

Вы должны быть пользователем, чтобы оставить комментарий

Создать аккаунт

Зарегистрируйтесь для получения аккаунта. Это просто!

Войти

Уже зарегистрированы? Войдите здесь.

Сейчас на странице 0 пользователей

Нет пользователей, просматривающих эту страницу.

Элементарное обслуживание мотора возможно без его демонтажа. Замена свечей, профилактика впускного и выпускного коллекторов, и даже замена ремня (цепи) ГРМ выполняется прямо в подкапотном пространстве автомобиля. Однако работа с клапанами, коленвалом, поршневой группой и пр. проводится лишь на снятом моторе. Не говоря уже о процедуре капитального ремонта.

Из нашей статьи вы узнаете, как снять двигатель из машины в гараже, чем можно снять двигатель своими руками и как правильно это сделать.

Материал подготовлен сайтом Auto-science.ru – специалисты которого помогут вам качественно и без ошибок смотать пробег вашего автомобиля.

Как вытащить двигатель из машины в гараже, не прибегая к помощи автосервиса?

На самом деле это не такая сложная процедура, как может показаться на первый взгляд. Главная задача – подобрать приспособления для снятия мотора.

Важно! Двигатель весит несколько сотен килограммов. Его падение может не только нанести материальный ущерб, но и привести к тяжелым травмам.

Перед тем, как поднимать мотор из подкапотного пространства, необходимо провести следующие процедуры:

1. Слить все технические жидкости: масло, жидкость ГУР, «тормозуху».
2. Освободить систему охлаждения от антифриза.
3. Осушить КПП (за исключением случаев, когда вы извлекаете мотор, не снимая коробку).
4. Отсоединить все шланги и патрубки топливной, тормозной систем, а также системы смазки и охлаждения.
5. По возможности снять навесное оборудование: компрессор кондиционера, генератор, и пр.
6. Отсоединить шлейфы электрооборудования, блок управления двигателя, управляющие кабели форсунок, высоковольтные провода катушек зажигания.
7. Снять разъемы со всех датчиков мотора. Рекомендуется составить список («по мотивам» инструкции по обслуживанию и ремонту), это поможет не пропустить скрытый разъем.
8. В большинстве случаев требуется снять крышку капота.

Если вы планируете вытащить мотор без коробки, необходимо открутить все стягивающие болты и убедиться в том, что после снятия КПП не упадет под автомобиль. То есть нужно позаботиться о временном креплении узла.

Чем снять двигатель с автомобиля?

В домашних условиях обычно нет профессионального подъемного оборудования, поэтому его придется взять напрокат либо изготовить самостоятельно.

Гусь для снятия двигателя своими руками

Это несложный механизм, напоминающий гусиную шею. Он дает возможность выноса мотора в сторону от подкапотного пространства. Может иметь поворотную конструкцию, позволяющую доставать двигатель, не перемещая машины.

Тяжелый ДВС просто переносится на верстак, расположенный рядом с авто. Фактически, это универсальный подъемный кран в гараже. Стойка опирается на длинные «ноги», расположенные под моторным отсеком, для предотвращения опрокидывания. Для подъема используется трос и лебедка.

Гусак применяется как в гаражных условиях, так и в небольших сервисах.

Подъемник для снятия двигателя своими руками

Как правило, это подкатной кран, нижняя часть которого заводится под передний бампер. Требуется гладкая площадка, на неровном грунте извлечь двигатель с помощью такого устройства проблематично. Подъемник работает с помощью гидравлики, либо натяжного механизма вроде лебедки. Устройство простейшее: стойка с подкатными опорами, и подвижная стрела, на которой и подвешивается мотор. Изготовить подъемник своими руками можно из швеллера, либо квадратной проф. трубы.

При наличии прочных колес на опорных ногах можно быстро выкатить подъемник с мотором и переместить его в ремонтную зону.

Лебедка для снятия двигателя своими руками

Применяется, если автомобиль ремонтируется в прочном каменном гараже. Самое недорогое приспособление, которым можно снять двигатель. Для вытаскивания используют цепь или трос.

Есть два варианта конструкции:

• Передаточный механизм с барабаном, который подвешен к потолку.
• Лебедка закреплена на полу, под потолком закрепляется шкив.

Особенности снятия различных конструкций моторов

Продольное расположение. Как правило, такие ДВС снимаются без коробки передач, хотя возможны исключения. Требуется демонтаж радиатора.

Поперечное расположение. Моторы компактны, легко поднимаются вертикально. Коробка передач остается на двигателе.

Гибридные системы и электромобили. Двигатели внутреннего сгорания в таких машинах занимают мало места, либо отсутствуют вовсе. Электродвигатели могут быть встроены в привод колеса, либо интегрированы в трансмиссию. Ввиду небольшого размера их демонтаж не вызывает сложностей.

Все виды ДВС устанавливаются на опоры. В рамных конструкциях точки крепления находятся на раме, в автомобилях с несущим кузовом обычно имеется подрамник.

Съем двигателя с автомобиля делается в случае замены и ремонта деталей двигателя автомобиля. Перед снятием двигателя требуется переместить машину на эстакаду или смотровую яму.

Подъем устройства осуществляется, как правило, при помощи тальки или другого подъемного устройства, например поддержки для двигателя. Так как большинство двигателей сконструированы в связке с коробкой передач и сцеплением, удобней осуществлять съем всего агрегата. Результат технического состояния позволяет определить о необходимости снятия двигателя с автомобиля. При серьёзных технических неполадках автомобиля понадобится так или иначе различное ремонтное оборудование.

Порядок снятия двигателя с автомобиля

• Снимаем капот, в случае если силовой агрегат вынимается вниз, капот можно не снимать;
• Сливаем антифриз;
• Сливаем масло с двигателя;
• Отсоединяем провода всей электроники;
• Отсоединяем шланг усилителя тормозов;
• Отсоединяем шланги подачи топлива;
• Отсоединяем провода дроссельной и воздушной заслонки;
• Отключаем рабочий гидроцилиндр сцепления или тросовый привод;
• Отсоединяем трубы приема глушителя;
• Закрепляем мотор на устройстве подъема;
• Откручиваем крепежи к кузову;
• Осуществляем вынимание двигателя, после проведения работ сборка проводиться в обратном порядке.

Перед разборкой двигателя необходимо осуществить обязательную наружную очистку на специализированном для этих задач стенде. Стенд позволяет разворачивать мотор под разным углом для удобной мойки и выполнения разборочно-сборочных работ. В целях обеспечения долгой эксплуатации автомобиля и непосредственно самого двигателя заменяют все негодные детали на новые.

Изношенные детали помечают для последующей замены. Детали которые наиболее часто приходят в негодность: пальцы и шатуны с крышками, поршни, гильзы, маховик вместе с сцеплением, коленчатый вал, блок цилиндров, крышки подшипников.

В завершение можно сказать, что снятие двигателя с автомобиля это серьезный и долгий процесс и без предварительной и точной диагностики считается не целесообразным.
