Какие бывают электро подогревы двигателя 220в и виды подогревателей топливной системы дизельного двигателя

Осуществить подогрев двигателя в зимний период можно просто и легко, если установить подогреватель. Если вы еще не в курсе о такой возможности, давайте рассмотрим, эту информацию более глубоко.

Такой подогрев можно осуществить с использованием электрических подогревателей, работающих как от сети автомобиля, так и от розетки.

Начнем с того, что электрический подогрев двигателя 220в осуществляется с установки системы предпускового подогрева.

Такие приборы осуществляют работу посредством подключения к бытовой сети.

Охлаждающая жидкость двигателя повышает свою температуру за счет того, что её нагревает термоэлемент. По системе малого круга охлаждения начинается циркуляция теплового носителя. Как только достигается нужная температура, к работе подключается термореле, с целью отключения подогревателя от сети.

Таким образом, подогрев двигателя электро не допускает перегрев жидкости охлаждения. Система температуры регулируется автоматическим способом, поэтому такое устройство можно оставлять на всю ночь, не беспокоясь о возможном перегреве.

В целом все очень просто. Однако, давайте, чтобы понять общую сущность работы рассмотрим поближе из чего состоит такая система.

В продаже можно найти несколько видов для подогрева двигателя с помощью 220 вольт. Какие котлы выбрать?!

Система подогрева DEFA WarmUp

Данное норвежское устройство хоть и простое, но очень надежное.

Подогревательные элементы разрабатываются под многие модели двигателей и устанавливаются в заглушки двигателя.

Процесс работы прост: «кипятильник» — подогревает охлаждающую жидкость, а вместе с ней происходит и нагрев масла. Это устройство может работать даже без модуля управления.

Кто предпочитает комфорт, то может воспользоваться полной комплектацией подогрева Defa и установить:

в салон нагревательный модуль, который быстро прогреет вашу машину;
зарядное приспособление на аккумулятор, которое обеспечит полную зарядку батареи на протяжении всей зимы;
модуль для управления всей системы;
пульт управления SmartStart, работает с расстояния до 1200 метров;
специальный кабель для сети 220V.

Цена системы подогрева двигателя 220в от компании Defa зависит от комплектации и марки транспортного средства.

Посмотрите интересное видео про предпусковые подогреватели Defa:

Есть подобные аналоги и отечественного производства, но, качество хромает!

Другие электрические подогреватели

На рынке можно приобрести котлы для подогрева мотора других известных марок, например:

Как работают подобные электрокотлы?

При подключении устройства к розетке в 220в охлаждающая жидкость нагревается в его корпусе и при помощи клапана, из-за разности давления, получается направленная циркуляция антифриза (тосола) через подогрев и систему охлаждения транспортного средства.

А терморегулятор призван для предотвращения перегрева самого прибора и жидкости охлаждения.

Как установить подогрев своими руками?

В приобретенном комплекте есть руководство по монтажу, которое поможет вам установить предпусковой электро котёл самостоятельно.

Все инструкции разные в зависимости от модели устройства, но принцип установки обычно такой:

слить охлаждающую жидкость;
закрепить электроприбор на блок цилиндров;
вместо датчика температуры, поставить штуцер-тройник и в него уже вкрутить термодатчик, и поставить отвод для шланга, по которому пойдет нагретая жидкость;
вместо сливной пробки (крана) на блоке цилиндров, поставить отвод для шланга для холодной жидкости, которая пойдет в подогрев;
затянуть хомуты на шлангах;
залить тосол (антифриз).

Полезное видео, подогрев двигателя 220V, принцип работы и установка на ВАЗ 2110:

Способы подогрева дизельного двигателя в зимний период и какой тип подогревателя выбрать?

На рынке есть хорошее оборудование для подогрева дизельного двигателя зимой. В основном производятся виды электрических нагревателей, работающих от сети автомобиля для подогрева топливной системы дизельного двигателя.

Какие типы бывают:

подогреватели для фильтров тонкой очистки, устанавливаются во внутрь фильтра;
проточные нагреватели, монтируются в топливную магистраль;
бандажные нагреватели, одеваются на корпус фильтра;
нагреватели позисторного типа, устанавливаются в топливозаборник в топливном баке;
автономные подогревы двигателя (жидкостные), монтируются в любые автомобили.

Посмотрите видео, фильтр сепаратор с подогревом:

Видео-обзор подогревателей дизельного топлива Номакон:

Выбирая подогреватель, рекомендую обращать внимание на конструкцию двигателя и условия стоянки. Автономные нагреватели нуждаются в запасе топлива в баке и отличном состоянии аккумуляторной батареи. Накопительные подогреватели выгодны при частом использовании.

Обратите внимание на электрические подогреватели от сети 220В. Электрический вариант выигрышный для дизельного двигателя. Они отличаются недорогой ценой. Особенно они актуальны в тех случаях, когда автомобиль располагается в гараже или дома.

Можно приобрести с целью экономии бюджета модели Северс, Электростарт или Defa.

Эффективность подогрева двигателя с помощью использования системы Webasto

Кто не стеснен в средствах, может воспользоваться подогревом двигателя Вебасто, так как он позволяет избавиться от целого ряда неприятных моментов в зимний период. Это система производится немецкими производителями в двух разновидностях.

В целом устройство представляет собой небольшую камеру сгорания. Она монтируется в подкапотную зону и соединяется с системой охлаждения. При подогреве антифриза происходит нагревание двигателя. По системе охлаждения, жидкость перемещается через радиатор печки за счет работы автономного насоса.

Жидкостной предпусковой подогреватель — устройство и принцип работы

Знайте! Система помогает поддерживать оптимальную температуру воздуха в салоне, независимо от того, сколько градусов на улице. Правда, с такой системой, расход топлива становится несколько выше.

Однако, если вы попробуете сопоставить возможность длительного прогрева двигателя при отсутствии системы подогрева, то такой расход компенсируется. При этом водитель получает максимум комфорта и удобства, так как придется забыть о такой проблеме, как холодный руль и сиденья.

Самое интересное, что управлять системой Webasto несложно. Управление осуществляется с использованием таймера, дистанционного пульта или сотового телефона.

Посмотрите видео по теме, как работает автоподогреватель Webasto:

Перед тем как приступить к использованию данной системы, постарайтесь внимательно изучить инструкцию. Не рекомендуется использовать устройство в закрытых помещениях.

Установить систему можно своими руками или воспользоваться услугами специалистов. Чтобы установить устройство самостоятельно необходимо выбрать место для отопителя в максимально низкой точке. Выполнить небольшую врезку в охлаждающую систему и систему отопления. После чего важно осуществить подключение электрических цепей и систему управления.

Предпусковые подогреватели двигателя МТЗ 82(80)

Задачей оборудования для предпускового обогрева является стимуляция запуска двигателя в холодное время. Предварительный подогрев особенно важен для дизельных двигателей ввиду высоких показателей степени сжатия, требующих повышенных вращательных усилий, а также создания оптимальных температурных условий для воспламенения топлива в камерах сгорания. В зависимости от способа подогрева, кроме стимуляции быстрого запуска, устройства могут обеспечивать общий разогрев цилиндропошевой группы и деталей кривошипношатунного механизма двигателя, что обеспечивает мягкий запуск, исключающий повышенный износ холодного механизма.

Ранее преподаватели по тракторному делу в своих лекциях отмечали, что один пуск в холодное время года по износу трущихся сочленений двигателя приравнивается к 1000 км пробега. Такой факт объяснялся плохим прохождением застывшего масла по смазочным каналам в холодном двигателе и отсутствием на поверхностях трущихся деталей достаточной масляной плёнки в момент пуска. Конечно, с учётом свойств современных смазочных материалов этот показатель уменьшился в несколько раз, однако, фактор холодного пуска является одним из основных причин износа деталей агрегата.

Электрофакельный подогреватель МТЗ 82

Устройство есть штатным оборудованием в комплектации системы пуска МТЗ 82(80) обеспечивающим запуск дизеля в холодное время года. Функцией является предпусковой разогрев всасываемого воздуха в цилиндры дизеля, что обеспечивает лёгкое воспламенение при сжатии горючей смеси в камерах сгорания.

Подогреватель установлен в патрубке всасывающего коллектора Д 240. Принцип работы заключается в разогреве воздуха горением дизельного топлива воспламеняемого накалом спирали устройства, электрическое питание которой осуществляется от штатной электросети трактора.

Работа подогревателя

Включение устройства осуществляется отдельной клавишей на панели, управление подогревателем сблокировано с ключом 12 (на схеме) управления стартером. При поворачивании ключа в первое положение электрический ток 17-22 А поступает через отдельную клему на спираль подогревателя, которая в течение 25-30 секунд накаляется до 950˚С. Напряжение в сети при накале падает до 10 вольт. Контроль накала спирали осуществляется последовательно подключённой в цепь контрольного элемента ПД50-В 11 и добавочного сопротивления СЭ50-В 10 на панели управления, который при готовности пуска сигнализирует миганием. Во втором положении — дополнительно электричество поступает через вторую клему устройства на катушку 6 управления питающим клапаном 7. Электромагнитное поле катушки, преодолевая усилие возвратной пружины, открывает клапан и пропускает дизельное топливо к раскалённой спирали 3, где происходит горение. Одновременно с вращением дизеля работающим стартером нагретый воздух попадает в цилиндры.

Читать еще: Сколько масла заливается в двигатель калины

Топливо к устройству подаётся через отдельный топливопровод, от фильтра тонкой очистки топливной системы трактора, давлением созданным подкачивающей помпой ТНВД при пусковом вращении дизеля или в других конструкциях от отдельного питающего топливного бочка. После запуска дизеля и автоматическом срабатывании реле, одновременно со стартером отключается от сети электрофакельное устройство. Питающий клапан автоматически закрывает проход топлива к спирали усилием возвратной пружины. Клавишу устройства на панели после пуска устанавливают в положение «выключено».

Подача топлива ( 12 смᶾ в минуту) регулируется болтом и дозирующего штуцера, в состав которого входят три войлочных диска ТЭЧ-4(ГОСТ 11025-64) поджатых гайкой.

Плюсы и минусы

Несомненным плюсом является автономность устройства, работа которого не зависит от внешних источников питания. Надёжность подогревателя и успешный запуск дизеля зависит от степени заряженности и тех. состояния штатных аккумуляторных батарей, что часто на практике бывает неидеальным. Кратковременный разогрев всасываемого воздуха при пуске стимулирует воспламенение топлива, однако, не обеспечивает разогрева деталей всего двигателя. Поэтому при низких температурах старт дизеля отличается жёсткой работой до полного разогрева, что негативно влияет на износ трущихся поверхностей в агрегате, уменьшая его ресурс.

Кроме этого, появление нагара на клапане устройства вызывает неплотное перекрытие топлива, что при протекании во всасывающий коллектор провоцирует детонацию в работающем двигателе при сопровождении неполного сгорания . Поэтому нужно обращать внимание на исправность работы клапана. Для страховки можно установить кран на питающем топливопроводе для исключения попадания топлива при работающем дизеле. В общем устройство, несомненно, создаёт условия для быстрого запуска в холодное время, но его применение при температурах ниже -10°С желательно сопровождать предварительным разогревом охлаждающей жидкости.

Подогрев двигателя мтз 82 от 220 вольт

Практика показала, что нагретый дизель выше 50°С заводится в условиях любой низкой окружающей температуры, при исправной и налаженной топливной аппаратуре, без каких-либо проблем. Это объясняется уменьшением сопротивления вращению в конструктивных осях кривошипного механизма и движению деталей в цилиндрах дизеля, а также достаточно комфортной температуры для воспламенения топлива в камерах сгорания. Запуск тёплого двигателя обеспечивает моментальное поступление смазки к деталям, что обеспечивает мягкий старт и сохранность ресурса агрегата.

Изначально для общего разогрева трактористы использовали кустарные методы: перед запуском подогревали слитую с блока охлаждающую жидкость, грели поддон дизеля горелками с открытым огнём или внешними электронагревательными приборами. Такие методы часто сопряжены с нарушениями техники безопасности, неудобны и длительны по времени.

Подогреватель в системе охлаждения

Для комфортного и безопасного предпускового обогрева двигателя на рынке существуют встраиваемые котлы, запитка которых осуществляется от общей электросети 220 вольт. Нагрев осуществляется за счёт тэны в составе котла при контакте с охлаждающей жидкостью дизеля.

Примером такого оборудования являются электронагреватели охлаждающей жидкости проточного типа. Устройство своим приёмным патрубком подсоединяется к системе охлаждения через штуцер, установленный вместо сливного крана с правой стороны блока двигателя Д 240. Таким образом, нагреватель получает холодную жидкость для нагрева. Выходной патрубок соединяется через тройник с отводным патрубком с блока на печку. За счёт конвекции нагретая жидкость естественным образом выталкивается вверх и перетекает через отвод печки в блок дизеля. Такие нагреватели универсальны в своём применении и используются для всех типов тракторных и автомобильных двигателей с жидкостным охлаждением, имеют однотипную конструкцию с различной мощностью нагревательной тэны.

По опыту практиков, при использовании нагревателя с мощностью от 1,5 до 2 кВт/час, для прогрева дизеля трактора МТЗ 80(82) до температуры 40-50°С , на морозе — 20°С, подогрев может занять до 2 часов.

Также в продаже представлены специальные подогреватели охлаждающей жидкости для двигателя Д-240,243,245. Устройство крепится соединительным фланцем с левой стороны двигателя вместо заглушки в блоке. Рабочая ёмкость оборудования получает холодную жидкость — нагревается и выталкивается самотёком обратно в рубашку охлаждения. Монтаж нагревателя данной конструкции возможен при отсутствии пускового двигателя ПД 10, то есть в комплектации дизеля электростартером.

Появление на рынке универсальных автоподогревателей с принудительной циркуляцией жидкости, которые оборудованы дополнительно электропомпой, позволяет значительно сократить время нагрева. Такие приборы, естественно, дороже по стоимости более технологичны в своей конструкции. Поэтому, покупая оборудование, нужно обращать внимание на качество и соответствие технических характеристик устройства для использования при разогреве тракторного двигателя.

Подогрев масла в поддоне МТЗ 80

Такой метод разогрева имеет место при небольшом переоборудовании поддона дизеля. Конкретных готовых разработок под двигатель Д-240 трактора МТЗ 80(82) на рынке нет. Основным задачей модернизации является оборудование посадочного гнезда в стенке поддона для горизонтальной установки нагревательного тэна на уровне положения полного погружения в масло. При этом желательно использовать нагревательные элементы предназначенные для масляных нагревателей с питанием от сети 220 вольт. Условием выбора детали является конструктивный размер позволяющий свободно разместится в масляной ванной поддона без препятствия размещению и работы масляного насоса двигателя. При этом устройство, должно быть, оборудовано терморегулятором для нагрева не выше 80°С . Таким образом, предотвращается перегрев и возгорание, при котором масло теряет свои физические смазывающие свойства.

Установка такой системы несколько трудоёмка и успешность реализации зависит от квалификации слесаря и материальной базы. Преимуществом такого подогрева является нижнее размещение нагревательного элемента, что позволяет вместе с разогревом смазки равномерно подогреть весь блок восходящим потоком тёплого воздуха. Предпусковой нагрев масла в поддоне особенно популярен на технике работающей в северных погодных условиях и применяется параллельно с предварительным нагревом охлаждающей жидкости, что значительно сокращает время подготовки к запуску.

Подогреватель тосола, установка подогревателя своими руками

Подогреватель автомобильного тосола используется уже довольно долгое время. Подобная идея возникла давно и ее основной причиной были частые проблемы пуска моторов зимой, особенно в регионах, которые находятся за Полярным кругом. Чтобы облегчить зимний запуск двигателя, в автомобилях начали использовать разнообразные технические приспособления. Среди них самую большую популярность приобрел именно подогреватель тосола.

Распространенными эти устройства стали в армии. Почти на всех военных машинах ставили подогревочные котлы, которые по своему принципу работы и предназначению очень похожи на подогреватели тосола.

Преимущества

Данные приспособления получили такую популярность благодаря своим замечательным качествам:

они просты в использовании и прекрасно подогревают тосол даже при сильном морозе;
они подогревают охлаждающую жидкость еще задолго до первого пуска мотора автомобиля;
между элементами двигателя и тосолом происходит равномерный теплообмен, благодаря чему детали, входящие в цилиндропоршневую группу, не изнашиваются в процессе пуска мотора даже при очень низких температурах;
подогреватель тосола обеспечивает 100%-ный пуск двигателя даже при сильном морозе;
нагрузка на другие агрегаты, в том числе на стартер, значительно уменьшается в процессе прогрева и последующего запуска двигателя;
становится существенно меньше расход топлива в процессе запуска прогретого мотора;
подогреватель тосола обладает также дополнительными возможностями, позволяющими прогреть даже салон автомобиля и быстро растопить лед на всех его стеклах.

Типы подогревателей

Все подогреватели тосола разделяются между собой в зависимости от типа двигателя, на котором они устанавливаются. Поэтому они бывают двух видов:

подогреватели на бензиновых двигателях;
подогреватели тосола на дизельных двигателях.

Каждый из них отличается принципом работы и техническими характеристиками.

Также они разделяются по принципу работы на два типа:

бензиновые (дизельные);
электрические.

Последние в свою очередь делятся на устройства, работающие от сети 12 (24) В и 220 В.

Принцип работы бензиновых (дизельных) подогревателей

Вся работа подогревателей охлаждающей жидкости осуществляется за счет насоса, благодаря которому тосол перекачивается по всей системе. Подогрев жидкости обеспечивается сгоранием топлива, на котором ездит автомобиль, это может быть бензин или дизель.

Читать еще: Масло 5w40 для каких двигателей

Нагретый до определенной температуры тосол идет по системе охлаждения по ее малому кругу, в частности через радиаторы и все отопители салона автомобиля. Вследствие этого последний начинает быстро прогреваться, что очень удобно в холодную зимнюю пору. Когда тосол полностью прогрелся, его движение начинается и по большому кругу охлаждающей системы автомобиля одновременно с выключением подогревателя.

Принцип работы электрических подогревателей

Электрические подогреватели тосола работают за счет ТЭНа, который нагревается от аккумулятора или электросети 220 В и он в свою очередь разогревает охлаждающую жидкость. Данный тип устройств сегодня наиболее популярный, поэтому о них более подробно ниже.

Особенности конструкции электрических подогревателей

Эти устройства работают либо от электрической сети 220 В, либо от автомобильного аккумулятора, как отмечалось выше. Поэтому они отличаются между собой конструктивными особенностями, но основа их строения в принципе примерно одинаковая.

В состав электрического подогревателя входят следующие элементы:

— корпус;
— разъемы для подсоединения электросети на 12, 24 и 220 В;
— если устройство работает от сети 220 В, то у него могут быть дополнительные системы отопления салона автомобиля, подзарядки аккумулятора и другие приспособления.

Жидкость в процессе нагревания начинает свое движение в охлаждающей системе по ее большому кругу до достижения необходимой температуры. В это время подогреватель останавливает свою работу и отключается.

Преимущества и недостатки устройств на 220 В

У нагревателей подобного типа есть довольно много важных преимуществ. Среди них:

— низкая стоимость;
— простота установки;
— они не способствуют разрядке аккумулятора автомобиля;
— наличие различных дополнительных возможностей, например, отопление салона, подзарядка аккумулятора и другие.

Кроме достоинств, есть и несколько недостатков:

— требует обязательного наличия поблизости розетки на 220 В;
— не подходит для путешественников и водителей-дальнобойщиков.

Подогреватели тосола электрического типа на 220 В, различаются между собой по мощности, которая может составлять в пределах 0,5-2 КВт и выше. Этот параметр зависит от того, на двигателе какого объема он будет устанавливаться.

Преимущества и недостатки устройств на 12 и 24 В

Как и предыдущий тип электрического подогревателя, этот тип устройств также имеет ряд преимуществ:

— отсутствие привязки к электросети 220 В;
— мобильность;
— высокая функциональность;
— наличие так называемого термосного режима работы, при котором тосол способен сохранять на протяжении нескольких дней необходимую температуру (не у всех моделей).

Есть также несколько недостатков:

— сложность подключения к бортовой сети автомобиля;
— высокая стоимость;
— садит аккумулятор;
— потребность в автомобильном аккумуляторе более высокой мощности (нужно заменить батарею 45 мА•ч на 55 мА•ч, если стоит последний тип, то его заменяют на 65 мА•ч).

Что касается времени работы подогревателя охлаждающей жидкости, то оно обычно составляет не более 20 минут при средней продолжительности в пределах 5-15 минут. Очень много зависит от типа устройства и температуры окружающего воздуха.

Для подогревателей, которые используют для работы бензин, его расход составит максимум пол литра, а для электрических потребление энергии будет равняться около 0,4 КВт.

Функциональность

Подогреватели охлаждающей жидкости управляться могут на большом расстоянии посредством GSM-управления. Это особо характерно для устройств, которые работают от электросети 12 (24) В.

Использовать можно для этого смартфоны, планшеты и другие подобные устройства. Продолжительность работы подогревателя можно регулировать, задав необходимые параметры минитаймеру.

Производители

Среди них очень сложно выделить кого-то конкретно. Тем не менее согласно наблюдениям, на легковых и грузовых автомобилях устанавливают подогреватели тосола следующих производителей: Eberspache, Webasto и Hotstart а так же отечественного производителя компании Альянс.

Установка

Подогреватели тосола устанавливают в моторном отсеке. Большинство современных автомобилей могут иметь для этого уже предварительно подготовленное специальное место. Если автомобиль старой марки, то его придется поискать.

Установка подогревателя производится двумя способами в зависимости от марки автомобиля и модели устройства:

При таком способе монтажа устройство ставится в охлаждающей системе в ее самой нижней точке. Его врезают в кольцо малого круга на шланге в любом его месте. Подогрев тосола, а также двигателя вместе с ним начинается именно с нижней точки системы.

Как видно из названия способа, подогреватель устанавливается непосредственно в блок двигателя.

Преимущество этого способа в том, что устройство демонстрирует намного лучший КПД по сравнению с предыдущим. Но есть также и недостаток, который заключается в довольно высокой сложности монтажа.

Подключение подогревателя, видео

Разные модели устройства подключаются по-разному. Тем не менее, у них все же есть много общего в этом отношении. Сложность подключения зависит от сложности конструкции подогревателя. Достаточно много особенностей есть в процессе подключения агрегатов, работающих от бортовой электрической сети 12 (24) В.

Подключение устройства следует выполнять в строгом соответствии с инструкцией, которая есть в комплекте к каждому подогревателю. Если возникли трудности с этой процедурой, то в таком случае лучше доверить ее высококлассному специалисту или приобрести устройство, работающее от сети 220 В. Его подключение намного проще.

Рекомендации по установке

Прежде чем устанавливать подогреватель, необходимо сначала полностью слить старый тосол, хорошо промыть охлаждающую систему и подготовить новую жидкость. Агрегат нужно стараться ставить в системе охлаждения для максимальной эффективности в ее самой нижней точке.

В процессе монтажа не следует перегибать шланги и надежно их закрепить на устройстве. В самом конце процедуры нужно проверить подогреватель на работоспособность непосредственно в гараже.

Проверка работы подогревателя

Здесь опять же зависит все от типа установленного подогревателя. Эта информация обязательно должна быть указана в инструкции. Тем не менее, часто бывает так, что инструкция написана на иностранном языке или ее там вообще нет.

В таком случае можно руководствоваться общими правилами. После завершения установки и заливки нового тосола нужно запустить двигатель и проработать его примерно 5-10 минут с выключенным устройством на холостых оборотах. Делается это для удаления воздуха из охлаждающей системы. По истечении этого времени мотор можно заглушить.

Когда используется устройство электрического типа, то для проверки его нужно сначала включить и потрогать корпус на ощупь. Если он теплый, тогда все в порядке.

Бензиновые подогреватели в процессе своей работы должны издавать характерный шум. Кроме этого, нужно постоянно следить за температурой охлаждающей жидкости на приборной панели.

Стоимость подогревателя

Естественно, подогреватель тосола очень полезная и удобная вещь. Ее наличие в автомобиле существенно облегчит жизнь, как ему, так и самому его владельцу. Для многих автомобиль является смыслом жизни и даже неким живым существом, которое всеми благами цивилизации также должно пользоваться. Подогреватели тосола стоят в пределах 100-800 долларов в зависимости от модели. Самыми дешевыми из них являются агрегаты, которые устанавливаются на двигатель, и соответственно, самые дорогие — это устройства с насосом. Его установка в сервисном центре будет стоить примерно 50-70% от стоимости агрегата.

Так или иначе, присутствие подогревателя в автомобиле себя полностью оправдывает, даже несмотря на значительные расходы по его приобретению.

Предпусковой электрический подогреватель двигателя 220В с помпой

Нередко зимой водители сталкиваются со множеством сложностей. И главная из них — это не всегда идеальный запуск силового агрегата. Для решения данной задачи было создано специальное устройство — предпусковой подогреватель двигателя 220В с помпой. Такое устройство способно не просто гарантировать стабильный пуск мотора при любых погодных условиях, но и намного уменьшить выхлопные вредные выбросы в окружающую среду. Некоторые из моделей электрических подогревателей благодаря своему действию позволяют сэкономить приличное количество топлива. Кроме того, значительно снижается трение между элементами двигателя, а потому важнейшие детали изнашиваются намного медленнее. А это лучшим образом сказывается на рабочих качествах всех агрегатов авто.

Актуальность электроподогрева

Такое устройство является идеальным вариантом для автомобилистов, живущих и эксплуатирующих транспортное средство в холодных климатических регионах, где проблемы запуска двигателя в морозы всегда актуальны. Но и автовладельцы, проживающие в регионах с более мягким климатом, нередко устанавливают подогрев двигателя 220В с помпой для использования его в морозы.

Читать еще: Подогрев поддона двигателя своими руками

Автоподогреватель

В 80-е годы прошлого века выпуск таких устройств на промышленном уровне был еще не настолько активно налажен. Поэтому многими автомобилистами предпринимались попытки сделать электроподогрев самостоятельно. В то время в специальных магазинах можно было приобрести поддон картера на автомобиль «Москвич», который оснащался электронагревателем, вмонтированным непосредственно в него.

Если в прошлом можно говорить о единичных попытках изготовления электроподогревателей, то в настоящем многими производителями налажено промышленное изготовление таких устройств.

Количество автомобилей с каждым годом значительно увеличивается и большинство из них остаются «ночевать» на открытом воздухе – автостоянки, парковки во дворе у дома и иные не приспособленные для этого места. А потому, можно утверждать, что актуальность использования предпускового подогревателя двигателя для них не утрачивается, особенно в морозы.

Важно! Применять открытый источник огня или бытовые нагревательные приборы для подогрева и дальнейшего запуска двигателя в мороз небезопасно, поскольку это может привести к возгоранию авто.

Подробно об автоподогревателях

Устройство и схема

Электрический подогреватель представляет собой трубчатый нагреватель, помещенный в металлический корпус. Он состоит из следующих элементов:

Внизу конструкции и у верхней крышки устройства расположены прокладки-уплотнители.
Специальным терморегулятором осуществляется контроль температурного режима внутри системы.
Электромагнитный насос (помпа), работающий от электропривода.
Резиновое кольцо под основанием помпы.
Крыльчатка внизу электроподогревателя, с присоединенным к ней фланцем.

Кроме того, в корпусе имеется 2 отвода, при помощи которых осуществляется подключение к охладительной системе силового агрегата. За счет надежных уплотнительных прокладок в устройстве исключены всевозможные протечки. И, как было сказано выше, работа такого устройства не выбрасывает в окружающую среду вредных веществ.

Принцип работы электроподогревателя

Обычно автоподогреватели ставятся в охлаждающую систему двигателя. При этом осуществляется принудительное циркулирование охлаждающего состава с его одновременным подогревом. Благодаря такому процессу заметно ускоряется нагрев двигателя до оптимальных рабочих температур.

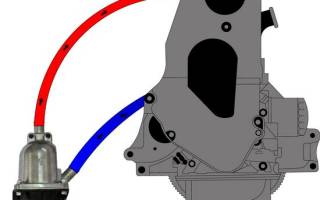

Схема подогревателя

Электроподогреватель начинает работать при подключении к электросети с напряжением 220В. Вот почему машину целесообразно оставлять там, где предусмотрена возможность подключить устройство к питанию (при помощи удлинителя или иных средств). После подключения устройства к работе приступает трубчатый электрический нагреватель, основной задачей которого является увеличение температуры охлаждающей жидкости. Подогретый тосол/антифриз с помощью помпы подается в охладительную систему. Кроме того, в процессе подачи подогретой жидкости участвует и крыльчатка.

Так обеспечивается непрерывное циркулирование охлаждающей жидкости внутри системы. При этом прогрев силового агрегата осуществляется равномерно, но не быстро. Терморегулятор контролирует постоянное поддержание оптимальных температур и при необходимости им размыкаются контакты, что приводит к прекращению подачи электричества на прибор.

Комплектация предпускового устройства

Стандартный комплект предпускового подогревателя содержит специальный кронштейн (1 штука) и крепежные элементы (болты, гайки, граверные и обычные шайбы). Для улучшения фиксации прибор также комплектуется промежуточной втулкой. Для подсоединения тройника к охладительной системе прилагаются штуцера, имеющие маркировку (например, у модификации, рассчитанной на напряжение 220В, будет маркировка K14 – это указан диаметр). Для защиты устройства при проведении установочных работ в комплекте к предпусковому подогревателю поставляются нейлоновые эластичные хомутики («червячные» и для стяжки). Кроме того, некоторые модели электроподогревателей комплектуются рукавом небольших размеров.

Комплектация подогревателя

Что влияет на мощность электроподогревателя

Мощность данного устройства напрямую зависит от предельной частоты прибора. Как правило, это значение равно 50Гц, хотя существуют некоторые отклонения. Кроме того, в расчет нужно брать диаметральный размер поршня, который напрямую влияет на скорость циркулирования подогретой жидкости.

При этом показатель рабочей мощности определяет время набора оптимальной температуры: чем он выше, тем быстрее происходит процесс подогрева. Как правило, охлаждающая жидкость нагревается до температуры 60ºС в среднем за 3 мин.

И еще, на мощность предпускового подогревателя, который должен быть хорошо укреплен и не подвергаться обдуву, влияет место его расположения.

Установка предпускового подогревателя

Прежде чем приступать к установке необходимо тщательно изучить схему и устройство охладительной системы своей машины. Поскольку это влияет на способ монтажа электроподогревателя. Кроме того, многое будет зависеть от модификации самого прибора, но существуют общие правила монтажа.

Схема установки подогревателя

Во-первых, важно уяснить, что прибор должен подсоединяться к однофазной сети. Причем обязательно нужно заземлить контакт. Делается это с помощью автоматического отключателя, имеющего защиту от электрического тока. Еще некоторые рекомендуют при монтаже устройства пользоваться системой отключения. Этот прибор делает процесс максимально безопасным и снижает риски поражений током при выполнении работ.

Помните! Любое замыкание проводки нередко становится причиной возгорания. Зная это, при проведении работ не следует прикасаться к неизолированным участкам оборудования.

Начиная установку электрического подогревателя, необходимо осмотреть охладительную систему. Прибор практически всегда подсоединяется у цилиндров, где предусмотрен патрубок диаметром 20мм. Уложите устройство в горизонтальное положение. В результате оно должно оказаться ниже, чем уровень радиатора. Это необходимо сделать для исключения завоздушивания устройства. Уточним, что при необходимости место установки электроподогревателя можно изменить, но для этого потребуются дополнительный шланг (обычно в комплект к устройству он входит). После присоединения прибора его нужно надежно зафиксировать на корпусе. Хотя, иногда, реализовать это бывает довольно сложно.

Грубейшей ошибкой считается фиксация предпускового подогрева на коллекторе глушителя. Поскольку это небезопасно и приводит к возгоранию транспортного средства.

В принципе, установка данного устройства — дело не слишком сложное, но, имея даже минимальные сомнения по поводу правильного выполнения всех действий собственными силами, целесообразно обратиться к мастерам автосервиса, которые сделают все работы быстро и качественно.

Автомобильный электроподогреватель

Ключевые характеристики электроподогревателя

К важнейшим характеристикам предпускового подогревателя относятся следующие показатели:

Мощность — единица измерения данного значения кВт. Например, модификация с показателем 1,5кВт будет нагревать охлаждающую жидкость за 3,5 мин. А увеличение мощности до 2кВт позволяет получить необходимую температуру за 3мин.
Еще одним важным показателем является тип электрического тока и его максимальная частота, измеряемая в Гц. От этого показателя зависит температурное значение срабатывания терморегулятора.
Значение циркулируемого потока замеряется в л/сек. Он зависит от диаметров входного и выходного отверстий. Обычно патрубки имеют диаметральный размер 12мм.
А вот в размерах самого прибора допускаются сильные отличия. В среднем прибор имеет длину 15см, ширину и высоту по 9см.

Целесообразно упомянуть о классификации степеней системы защиты предпускового подогревающего устройства. К примеру, самые распространенные модели имеют маркировку «ИП 34». Это указывает на то, что прибор безопасен при эксплуатации, а короткие замыкания в сети исключены.

При покупке электроподогревателя для авто надо обратить внимание на вилки. Сегодня практически все российские производители таких устройств оснащают свои изделия элементом, выполненным по евростандарту. Средняя масса устройства 1кг. Отметим, что хорошее предпусковое устройство с помпой, работающее от сети 220В имеет цену 4000 руб.

Предпусковой подогреватель

Кроме того, устройство можно дополнить разнообразным, весьма полезным оборудованием. Допустим, можно поставить таймер пуска, пульт дистанционного управления, подзарядку аккумулятора, тепловентилятор в салон и прочее. Но это будет стоить более 25 000 руб., не считая расходов на установку.

О преимуществах и недостатках

Преимущества электрических подогревателей

продолжительное время работы – благодаря небольшой мощности устройство не нуждается в постоянном контроле (охлаждающей жидкости оно не вредит, поэтому может работать без перерыва и 8, и 12 часов);
безопасность эксплуатации – обычно, в комплекте к устройству идет специальный теплоизоляционный материал, который защищает изоляцию и расположенные рядом провода от плавления, кроме того, он препятствует распространению энергии, увеличивая КПД прибора;
простота при установке.

Предпусковой электрический подогрев

Недостатки электроподогревателей

Главными минусами такого устройства является продолжительное время нагревания и зависимость от стационарного источника питания в 220В. К примеру, при температуре 0°С за бортом автомобиля устройство, имеющее мощность 600Вт, будет разогревать двигатель примерно час, а если температура опускается до -8-10°С, то время подогрева увеличивается до 2-х часов. При этом, покупая бюджетное устройство мощностью не больше 500кВт, автомобилист должен быть готов к более продолжительному времени подогрева.
