Ремонт головки двигателя ваз 2106

Правильный момент затяжки ГБЦ на ВАЗ-2106

Самостоятельный ремонт двигателя ВАЗ-2106 требует тщательной подготовки. У автолюбителя под рукой должны быть необходимые инструменты, комплектующие и запасные крепления. Часто, чтобы правильно затянуть болты, нужно предварительно их поменять, так как со временем резьба может деформироваться. Разберемся во всех нюансах проведения этого ремонта.

В каких случаях нужно протягивать крепежи

Соблюдение правильного момента затяжки болтов на моторе ВАЗ-2106 необходимо при:

• проблемах с двигателем, в этом случае может потребоваться замена прокладки блока цилиндров, маслосъемных колпачков или втулок клапанов, после чего нужно вернуть крепежи ГБЦ на место;
• возникновения проблем с автомобилем, требующих диагностики головки;
• через каждые 2-3 тысячи километров пробега в целях профилактики.

Мало кто делает затяжку креплений с нужным усилием для профилактики. Между тем двигатель при работе постоянно вибрирует. Болты из-за этого ослабевают и со временем могут вообще покинуть свои места. Это чревато серьезными поломками двигателя.

Когда болтам требуется замена

Перед тем как вы приступите к затяжке болтов, следует осмотреть их. Визуальной оценки состояния недостаточно, необходимо проверить параметры крепежа. Он должен:

• иметь размеры 12/120 мм;
• быть с целой резьбой;
• не иметь искривлений по всей длине.

Некоторые мастера рекомендуют регулярно вкручивать в ГБЦ новые болты. Другие придерживаются правила, что замену проводить нужно только в том случае, если крепеж вкручивается в гнездо туго. Лучше всего не скупиться на болты, так как при использовании заведомо растянутой комплектующей увеличивается риск поломки ее металла. Последствия этого практически непредсказуемы, в большинстве случаев восстановить работу силовой установки можно будет только с помощью специалистов.

Почему нужно соблюдать момент затяжки

Установка новых болтов производится с соблюдением схемы и момента затяжки. Важно соблюдать инструкции по следующим причинам:

• неправильная последовательность приведет к деформации средней части блока;
• от чрезмерного усилия возникают трещины в металле ГБЦ;
• недостаточная затяжка может привести к необходимости капитального ремонта двигателя.

Для того чтобы точно и правильно выполнить эту работу, вам потребуется иметь под рукой динамометрический ключ. Этот инструмент позволит вам соблюсти момент затяжки. Его не способен заменить обычный газовый ключ, так как вы не сможете определить с его помощью, усилие в какое количество килограммов было приложено к винту. Если вы часто ремонтируете автомобиль своими силами, этот специальный инструмент лучше всего купить. Для разового использования его лучше арендовать на ближайшем СТО.

Рекомендуемый момент затяжки

Перед тем как приступить к затяжке, необходимо соблюсти несколько условий:

1. Максимально очистите рабочую поверхность отверстия и резьбовое соединение винта. До этого вам нужно будет удалить загрязнения из впускного коллектора, блока и самого цилиндра. Старайтесь не повредить поверхность деталей, особенно если будете использовать металлическую щетку. В большинстве случае для очистки лучше обойтись простой ветошью.
2. Обработка смазкой отверстий для винтов обязательна. Перед вкручиванием болтов в слепые гнезда нужно брать небольшое количество смазывающего состава, иначе вы не сможете вкрутить их до упора.
3. Если вы ставите новые болты, смажьте их резьбу небольшим количеством чистого моторного масла. У старых крепежей достаточно просто очистить ее.

Затягивать крепежи ГБЦ автомобиля ВАЗ-2106 нужно по схеме:

• центральные (1 и 2);
• по два сверху и снизу, расположенных по бокам от центра (3, 4, 5, 6);
• крайние правые (7, 8);
• крайние левые (9, 10);
• 11 винт (только на третьем круге).

Работать нужно в соответствии со схемой, используя динамометрический ключ. Потому так важно соблюдать момент затяжки, как в таблице:

Номер круга	Требуемый момент затяжки, кгс/м
1	3,5-4,1
2	10,5-11,5
3	затягивается только 11 винт с моментом 3,5-4

Делать работу в три приема необходимо, чтобы избежать деформации блока цилиндров. На первом круге вы фиксируете крышку головки блока, а на втором окончательно затягиваете. На третьем круге вам не потребуется трогать основные крепежи, а заняться только одиннадцатым, расположенным вне основной группы.

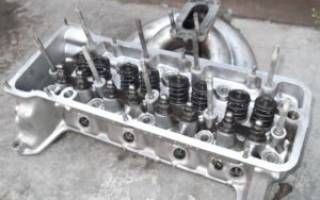

Ремонт головки двигателя ваз 2106

Ни для кого не секрет, что хорошо отремонтированная головка блока цилиндров – это залог устойчивой, бесперебойной работы двигателя при максимальной отдаче мощности и нормальном потреблении топлива, поэтому ремонт головки блока цилиндров ВАЗ следует производить с особым вниманием, так как любая оплошность может привести к порче почти всех частей двигателя и новому дорогостоящему ремонту. В данной статье будет подробно описан ремонт головки блока цилиндров ВАЗ своими руками, приведены советы, которых нет в книгах.

Снятие ГБЦ ВАЗ 2101-2106

Так как любой ремонт начинается со снятия ремонтируемой детали, то кратко его опишем. Чтобы не забыть, и не удивляться при разборке, необходимо до начала ремонта слить охлаждающую жидкость из двигателя. Для снятия головки блока цилиндров сначала необходимо снять воздухофильтр, карбюратор, предварительно отсоединив от него все провода и шланги.
После того, как все это проделано, снимают крышку ГБЦ, совмещают метки на шкиве коленвала с меткой на крышке привода распределительного вала и метку на звездочке или шкиве (на рисунке далее-звездочка) распредвала с меткой на его корпусе.

Установка метки коленчатого вала

Установка метки распределительного вала

Затем следует ослабить натяжитель цепи, разогнуть стопорную шайбу болта звездочки распредвала, открутить болт (желательно рывком), аккуратно снять звездочку с распределительного вала и привязать ее проволокой или чем-нибудь еще к цепи. Теперь можно отворачивать гайки крепления распредвала и снимать его вместе с корпусом. Следующий шаг – снятие рокеров, для этого их необходимо стащить с регулировочных болтов и вынуть из пружин. Рокеры перед тем как снимать нужно пометить маркером или насечками, для того, чтобы каждый при сборке сел на свое место, тогда не нарушится приработка с шейками распредвала и головками регулировочных болтов. Теперь нужно отсоединить провода от свечей зажигания, от датчика температуры охлаждающей жидкости, отсоединить шланги от головки блока цилиндров, отвернуть гайки крепления приемной трубы к выпускному коллектору и снять ее. Далее открутите болты,с помощью которых головка крепится к блоку. Теперь головку блока цилиндров можно снять, чтобы произвести ее ремонт.

После снятия ГБЦ, для удобства дальнейшей работы ее поверхность необходимо отмыть от всякого рода загрязнений и отчистить нагар.

Рассухаривание клапанов головки блока, поиск дефектов

Ремонт головки блока цилиндров ВАЗ

начинается с рассухаривания клапанов. Для этого может использоваться приспособление, приведенное на рисунке ниже.

Приспособление для рассухаривания клапанов

Клапаны желательно тоже разложить по своим местам или пометить, чтобы в случае небольшого износа можно было поставить все на место. Теперь следует внимательно осмотреть головку блока цилиндров на наличие трещин, раковин, выбоин, коррозии, оценить износ седел и направляющих, последние обычно приходится менять примерно через 150-200 тыс. км пробега. Если в результате осмотра не обнаружилось дефектов, которые бы могли препятствовать ремонту, то можно продолжать.

Замена направляющих втулок

Итак, если направляющие втулки выработаны,то приступаем к их замене, извлечь их можно при помощи специального приспособления, чертеж которого приведен ниже.

Оправка для выбивания направляющих втулок

Желательно при выпрессовке втулок сразу же замерять их наружный диаметр микрометром и записывать, для того, чтобы при покупке новых пойти в автомагазин с тем же измерительным инструментом и подобрать диаметром на 0,05-0,07 больше родных.

После того как направляющие куплены, начинаем их запрессовку, для этого нам понадобится: электрическая плитка, оправка для запрессовки направляющих втулок, приведенная на рисунке ниже, молоток, машинное масло.

Оправка для запрессовки направляющих втулок

Ставим головку блока на какую нибудь подставку по краям, засовываем плитку под то место, где будем работать, нагреваем градусов до 100С, пока идет нагрев, смазываем втулки маслом (а еще лучше перед этим засунуть их в морозилку), снимаем с подставок и вбиваем туда новые направляющие. При соблюдении данных требований втулки зайдут “как к себе домой” и вы ничего не испортите. После замены всех восьми, необходимо дать головке остыть и затем развернуть внутренний диаметр под клапаны так, чтобы они не болтались,но свободно ходили, не заедали и не заклинивали, иначе весь ремонт головки может пойти насмарку. Хочу предостеречь от ошибки, которую многие допускают при работе разверткой: этим инструментом работают только в одну сторону с проходом до конца. Ни в коем случае не пытайтесь развернуть направляющую с двух сторон, это ни к чему хорошему не приведет!

Как правильно зенковать седло головки ВАЗ

Теперь можно приступать к самой мучительной работе, от хорошего выполнения которой во многом зависит плотность прилегания клапана к седлу и весь ремонт гбц – зенкование. Обычно работают данным инструментом в следующей последовательности: сначала проходят выходной шарошкой (та, на которой написано 60 градусов) до тех пор, пока не начнет сниматься слой металла по кругу, потом берут 120 градусов и срезают ей до момента, пока не появится четкая круглая кромка. Последней, той что 90 градусов, остается лишь сделать рабочую фаску, толщина которой должна быть 1,5-2 мм, желательно сделать примерно 1,5, потому что при притирке клапанов она немного увеличится. Хорошо отзенкованное седло должно выглядеть примерно как на рисунке.

Ремонт ГБЦ ВАЗ — Вид правильно отшарошенного седла

Притирка клапанов и проверка герметичности гбц

Теперь осталось притереть клапаны, для того, чтобы они как можно плотнее прилегали к седлам. Делается это следующим образом: идете в автомобильный магазин, покупаете специальную притирочную пасту (стоит совсем недорого), намазываете ей клапан, вставляете его в головку. Далее существует 2 способа, как его вращать, при этом прижимая к седлу: один “дедовский”, другой более современный.
Начнем с дедовского. Находите кусок шланга такого диаметра, чтобы плотно садился на клапан, зажимаете между ладонями и начинаете вращать то в одну, то в другую сторону. Более современное приспособление для удержания клапана показано на рисунке ниже, изготовить его не составляет никакого труда.

Приспособление для притирки клапанов ГБЦ

Внешним показателем того, что клапан притерся является матовая поверхность седла и клапана в месте контакта, причем она должна быть по кругу, не прерываться. Герметичность головки блока цилиндров после ремонта можно проверить, залив во впускной и выпускной коллекторы немного керосина или бензина. При качественно выполненной работе по ремонту ГБЦ течи и посырения из под клапанов головки блока цилиндров не наблюдается в течение 5-7 минут.
Напоследок могу только напомнить, не забудьте поставить маслоотражательные (маслосъемные) колпачки. И еще, не забывайте промывать и прочищать все детали после ремонта непосредственно перед сборкой головки, тогда мотор вашего ВАЗ прослужит еще не одну сотню тысяч километров.

Делаем капитальный ремонт двигателя ВАЗ 2106 с увеличением мощности и ресурса

Стоит ли делать капремонт двигателя

Двигатель на 2101-2107 разрабатывался еще итальянцами в 50-е года прошлого века. С тех пор конструкция ничем не изменилась, только в 2007 году модель 2107 оснастили инжектором. Двигатель очень простой, и при наличии книги по ремонту, а так же набора инструментов, можно успешно произвести качественный ремонт двигателя. Стоимость «капиталки», даже при условии идеальных условий ремонта, выходит недорого.

Касательно ресурса: согласно заявлению завода-изготовителя, двигателя «ходят» 120000 км, после чего растачивается блок под ремонтный размер, и так еще 2 раза, после чего блок можно выбрасывать. При условии качественных запчастей, правильной дефектовке, использования качественной смазки, и профессиональной сборки, наш мотор может проехать 150-200 тысяч, от замены до замены масла и некоторых расходных материалов.

Инструмент для ремонта

• универсальный набор головок и ключей;
• отвертки;
• динамометрический ключ;
• зажим для поршневых колец;
• кран для демонтажа и монтажа мотора;
• молоток.

• масло моторное 10w40, либо 5w40 4 литра и 1 литровую банку (30$);
• тосол зеленый либо синий 10 литров (18$);
• паста медная 1 тюбик (5$);
• герметик Victor Reinz (5$).

Услуги

Для качественного ремонта нам потребуется отдать головку блока цилиндра и сам блок на шлифовку. Что бы плоскость была ровной, для обеспечения ровной поверхности и стабильной работы мотора, снимаем 1 мм с поверхности блока, и 2 мм с поверхности ГБЦ. В общей сумме снимется 3 мм, тем самым повысится степень сжатия до 10:1. У двигателя изначально не доход поршня до ВМТ 1.95мм, так же толщина прокладки примерно 1 мм, поэтому можно смело точить блок и ГБЦ.

Головку блока цилиндров нужно отжать на опрессовку, проверив на образование трещин в каналах. Если же их нет, то мастера устанавливают новые направляющие клапанов, ставят клапана с сальниками и притирают их. В общей сложности такая работа выйдет порядка 50уе в зависимости от региона. По желанию, можно облегчить маховик на 1.5 кг, путем снятия метала вокруг него.

Какие запчасти нужны

• поршни ремонтного размера с кольцами (70уе);
• вкладыши шатунные и коренные (15уе);
• распедвал 21213 (для лучших «низов» 35уе);
• разрезная шестерня (для того, что бы правильно выставить метки 20уе)и новая цепь (12уе);
• клапана, направляющие и сальники (20уе);
• пружины клапанов (15уе), приобретением которых зачастую пренебрегают;
• рокера в зависимости от состояния;
• болты ГБЦ (3уе);
• автоматический натяжитель цепи (11уе);
• комплект прокладок и сальников (10уе);
• масляный насос в сборе (30уе);
• башмак натяжителя шестеренчатый (25уе);
• термостат, помпа и патрубки охлаждения (20уе);
• БСЗ (45уе) для обеспечения мощной искры, соответственно + новые провода со свечами (15уе);
• ремкомплект карбюратора (4уе);
• фильтра (масляный, топливный, воздушный (5уе);

Процесс ремонта

Для начала снимаем двигатель с балки и начинаем его разбирать, попутно проводя дефектовку деталей. Головку и голый блок отдаем на фрезеровку и сборку ГБЦ. Когда приходят детали, начинаем сборку блока.

Перед тем, как устанавливать поршни с шатунами, их нужно взвесить. Разность в весе, в допусках, должна не превышать 3 грамм. Если разница в норме, при помощи зажима для поршневых колец, аккуратно постукивая молотком, запрессовываем поршни в блок. После этого крепим при помощи шеек шатуны к коленчатому валу. Во время монтажа поршней следует смазать цилиндры маслом, а так же места под вкладыши. Это требуется для того, что бы в короткий промежуток, когда давление в системе недостаточное, не было повышенного трения деталей. Медная смазка нам нужна для смазки болтов крышек шатуна!

Головка блока

Готовую головку доукомплектовываем распредвалом и разрезной шестерней. Выставляем распредвал в перекрытие и хорошо зажимайте гайки звезды, что бы фазы рспредвала не «гуляли». Постель распредвала так же смазывается маслом хорошо. После установки прокладки ГБЦ садим голову, и при помощи динамометрического ключа делаем правильную затяжку головки. После монтажа регулируем начальный зазор клапанов. Эту процедуру следует повторить на прогретом двигателе. Теперь можно устанавливать навесное оборудование и ставить мотор на балку. Прежде чем монтировать коллектора к ГБЦ, проверьте ровность их плоскости и садите на герметик. Шпильки крепления коллекторов смазываем медно смазкой.

После установки мотора ставим комплект зажигания на свои места, и выставляем все по 1 метке, где поршень первого цилиндра стоит в ВМТ. Подключаем все необходимое и заливаем жидкости. Важно, перед тем как вкрутить масляный фильтр, его нужно наполнить маслом.

Далее запускаем мотор, первым делом выгоняем воздух из системы охлаждения, при необходимости доливаем. Потом на прогретом моторе проверяем уровень масла и производим регулировку клапанов.

Через 1000 км рекомендуется сменить масло и заново обжать головку и проверить соединения. Обкатка, как правило, при условии качественных колец, происходит при первом запуске. Для полной обкатки потребуется не более 1000 км. На этом этапе мотор показывает максимальную мощность и крутящий момент. 85 лошадиных сил волне реально добиться качественным ремонтом. Если же есть потребность увеличить мощность, то можно установить распредвал с более широкой фазой, прямоточную систему выпуска и карбюратор с увеличенной пропускной способностью. В итоге честных 100 «лошадей» и хороший ресурс Вам гарантирован. Не забывайте, что степень сжатия у двигателя увеличен, поэтому заливайте только 95-й бензин, что позволит использовать всю мощность двигателя и добиться минимального расхода топлива.

Самостоятельно производим ремонт и замену ГБЦ на автомобиле ВАЗ 2106

ГБЦ является одним из агрегатов транспортного средства, требующих качественного обслуживания, в противном случае ремонта просто не избежать. Как произвести ремонт, расточку и доработку головки блока цилиндров ВАЗ 2106 своими руками в домашних условиях? Как демонтировать и установить ГБЦ? Об этом мы расскажем вам с фото и видео в этой статье.

В каких случаях необходимо снимать и ремонтировать блок?

Причин ремонта может быть несколько, рассмотрим их по порядку:

1. Первой и наиболее распространенной причиной, в результате которой необходимо снятие головки блока цилиндров ВАЗ 2106 и ее ремонт, является износ прокладки. Уплотнительная прокладка со временем изнашивается, в ней могут появляться пробоины, в результате чего в моторную жидкость может попадать антифриз, а в охлаждающую жидкость — масло.
2. Появление микротрещин в структуре ГБЦ. В этом случае необходимо не только снятие головки блока цилиндров ВАЗ 2106, но наличие специального оборудования, которое позволит осуществить качественный ремонт.
3. Поломка направляющих втулок. Выход из строя этих элементов требует неотложной замены компонентов.
4. Необходимость ремонта седла головки или его замена.
5. Замена распределительного вала или необходимость его ремонта и дефектовки.

На самом деле, причин может быть множество, но мы привели наиболее распространенные и самые часто встречаемые в случае с автомобилями ВАЗ 2106. Подробнее о том, как происходит ремонт и демонтаж, расточка и доработка головки блока цилиндров на ВАЗ 2106, вы сможете узнать ниже.

Извините, в настоящее время нет доступных опросов.

Поэтапное руководство по снятию и ремонту

1. Снятие головки блока цилиндров является ответственным этапом в нашем случае. Перед тем, как приступить к снятию и доработке ГБЦ, необходимо слить с двигателя все антифриз, а также снять воздушный фильтр вместе с карбюратором. Перед этим заранее отсоедините все патрубки и шланги системы. Для осуществления работ вам потребуется стандартный набор инструментов, то, что должно быть у каждого водителя, включая гаечные ключи, отвертки и так далее.
2. Когда карбюратор снят, необходимо приступить к демонтажу крышки головки блока цилиндров, а также совмещению меток на диске коленчатого шкива и распредвала. Кроме того, метки на диске распредвала должны совпадать с меткой на корпусе. Подробнее об этом на видео и фото.
3. Следующим этапом демонтажа станет ослабление натяжителя цепочки и демонтаж опорной шайбы. Вам нужно резко снять винт и демонтировать звезду ГБЦ. Также следует осуществить демонтаж распределительного вала ВАЗ 2106 вместе с корпусом. Далее, снимаются рокера, после чего отсоединяются все высоковольтные кабеля от свечей зажигания и выкручиваются винты, которые крепят саму ГБЦ. Далее, головка блока цилиндра снимается для ремонта, предварительно чистится от отложений и образовавшегося нагара.

Замена заглушки

Установленная новая заглушка

1. Замена заглушки, как вы увидите на видео, может вызвать некоторые трудности. Из-за коррозии и отложений ее может быть трудно снять. Воспользуйтесь шестигранником, но перед этим обильно спрысните винт жидкостью VD-40. Это не всегда помогает, но возможно в вашем случае это будет целесообразно.
2. Если таким образом выкрутить заглушку для ее замены не удалось, то придется ее высверливать. Для этого по периметру вокруг заглушки следует просверлить несколько отверстий (сверлите насквозь не боясь, под этой пробкой находится толстая стенка, так что агрегат вы не повредите). Главное в этом вопросе — не повредить резьбу.
3. Следующим этапом будет установка заглушки. В этом вопросе нет ничего сложного. Перед установкой заглушки вам потребуется полностью очистить резьбу от нагара и отложений, для этого можно воспользоваться острым предметом по типу шила. Только после того, как резьба очищена, заглушку можно устанавливать.

Замена направляющих втулок

Установка втулок в ГБЦ

1. Используйте пассатижи и зажим, чтобы демонтировать втулки. Когда элементы сняты, произведите замер их внешних диаметров, на практике он обычно меньше на 0.05 мм заводских.
2. Чтобы установить вышедшие из строя втулки, вам потребуется молоток с оправкой и моторная жидкость, возможно потребуется нагреть металл, для чего можно воспользоваться электроплитой.
3. После того, как втулки нагреты (если это нужно), они смазываются маслом, чтобы легче вошли.
4. Когда все восемь втулок заменены на новые, нужно подождать какое-то время, пока ГБЦ остынет. При этом внутренний диаметр втулок должен быть развернут так, чтобы клапана не болтались внутри, но при этом могли ходить свободно и не заклинивали.

Зенкуем седло головки

Схема для зенковки седла

1. Как понятно из видео, замена седла ГБЦ может вызвать некоторые трудности.
2. Вам необходимо срезать слой металла по кругу, подробная схема приведена выше.
3. После этого под углом 120 градусов ГБЦ необходимо срезать до того момента, как не появится круглая кромка.
4. Затем необходимо сделать рабочую фаску толщиной до 0.2 см. Это делается для того, чтобы клапан плотно притирался.

Видео «Ремонт ГБЦ на классических авто»

О том, как осуществляется ремонт ГБЦ на ВАЗ 2106, вы можете посмотреть на видео.
