Датчик температуры: следим за ВАЗ 2110

Датчик температуры ВАЗ 2110 — это важный элемент системы, он сообщает компьютеру о температуре двигателя. От температуры мотора зависит многое. Например, чем она ниже, тем более богатая топливная смесь подается в инжектор или карбюратор.

Иногда на дороге можно видеть стоящие на обочине автомобили, из открытого капота которых валит пар. Это достаточно распространенная ситуация, когда показатели температуры двигателя превысили допустимые нормы и мотор перегрелся.

В автомобиле вышел из строя датчик охлаждающей жидкости или автовладелец отвлекся и не заметил, что температура двигателя ВАЗ 2110 зашкаливает. Вследствие перегрева двигателя жидкость в системе охлаждения превысила точку кипения и превратилась в пар. Чтобы как-нибудь помочь автомобилю остыть, водитель открывает крышку на радиаторе и выпускает пар, который выходит под давлением.

Так делать не стоит. Это несет определенные риски: можно получить серьезные ожоги. Во избежание подобных проблем автомобилисту нужно быть предельно внимательным во время поездки и своевременно реагировать на информацию от датчиков и приборов на консоли. А еще важно следить за тем, чтобы датчик охлаждающей жидкости ВАЗ 2110 был в рабочем состоянии, а показания его были точными.

Работа и возможные неполадки устройства

Датчик температуры ВАЗ 2110 представляет собой не что иное, как обычный термистор. Это резистор, имеющий свойство изменять параметры своего сопротивления в зависимости от температуры, в которой он находится. Он интегрирован в головку блока цилиндров. Через патрубок, в котором располагается датчик, циркулирует охлаждающая жидкость.

Датчик должен следить за тем, чтобы рабочая температура двигателя ВАЗ не превышала норму. Если температурные показатели вышли за пределы нормальных значений, прибор подает соответствующую информацию в блок ЭБУ, а затем формируется команда на принудительный запуск вентилятора.

Считается, что это самая надежная деталь ВАЗ 2110. Но все-таки неисправности иногда возникают. На многочисленных форумах, которые посвящены автомобилям ВАЗ и отечественному автопрому, пользователи часто обсуждают проблемы, связанные с работой устройства. В основном речь идет о потере контакта во внутренней полости датчика и проблемах с изоляцией проводов вокруг прибора, особенно если трос акселератора свободно висит.

Если датчик неисправен, он будет подавать неверную информацию, в результате могут возникнуть определенные трудности при запуске мотора, а также повысится расход топлива. Терморезистор, расположенный внутри датчика, это электронная система с негативными показателями температуры. Когда устройство нагревается, сопротивление понижается. Если охлаждается, то показатели сопротивления увеличиваются.

Рабочая температура двигателя ВАЗ составляет до 130 °С, сопротивление устройства может понижаться до 70 Ом. Самый низкий предел температуры в -40 °С увеличит сопротивление терморезистора до 107 Ом.

Контроллер, он же детектор, позволяет пропускать на температурный датчик напряжение в 5 В при постоянном сопротивлении внутри. Значения температуры охлаждающей жидкости электронный блок управления определяет по разности напряжений на температурном датчике. Используя прибор, нужно помнить, что температурные показатели охлаждающей жидкости влияют на работу многих узлов автомобиля.

Датчик массового расхода воздуха

Этот прибор анализирует количество воздуха, которое потребляет двигатель при работе. От его показаний напрямую зависит расход топлива. Устройство представляет собой чувствительный элемент в виде тонкой пленки. На ней располагаются температурные датчики и резистор нагрева.

В средней части этой пленки — специальная область, уровень прогрева которой контролирует датчик температуры. На пленке с той стороны, где прибор контролирует поток воздуха, располагаются еще два термодатчика. Если потоки воздуха отсутствуют, они выдают одинаковую температуру.

Если поток воздуха есть, то первый датчик будет охлаждаться, а второй не изменит своих показателей, так как воздух нагревается. Сигнал с обоих устройств будет равен пропорциональной массе воздуха, который проходит через них. Электрическая схема переводит этот показатель в напряжение.

Очень важно содержать этот элемент в чистоте, иначе возможны искажения показателей и, как следствие, ошибки или неправильная работа некоторых узлов автомобиля. Нужно следить и за чистотой воздуха, который проходит через пленку.

Проверка работы и замена датчика

Проверка датчика на исправность при диагностике проблем с автомобилем сводится к измерению его напряжения, когда он находится в состоянии покоя. Замеры проводятся при еще не запущенном двигателе. Можно измерять показания с помощью обычного мультиметра. Нужно как можно аккуратнее проколоть провода возле разъемов тестируемого датчика и зафиксировать напряжение между 3 и 5 контактами.

Для исправного датчика показания будут 0,996 В, а если он неисправен или его показания неверны, то значение напряжения будет больше 1,7 В. При таких показаниях лучше как можно скорее заменить ДМРВ. Чтобы произвести его замену на автомобиле ВАЗ 2110, не нужно специальных знаний или навыков.

Порядок замены представляет собой набор простых действий, с которыми легко справятся даже начинающие автолюбители. Нужно снять отрицательный провод от аккумулятора, затем слить жидкость из радиатора. Далее можно перейти к демонтажу воздушного фильтра.

Его необходимо снять для более комфортного проведения работ по замене датчика. Затем нужно отжать пластмассовый зажим, который удерживает колодку проводов от датчика. Теперь осталось лишь демонтировать сам датчик, а затем на его место установить новый и все действия провести в обратном порядке.

Датчик охлаждающей жидкости и массового расхода воздуха желательно приобретать тех моделей, которые рекомендуются изготовителем для ВАЗ 2110. Цена на них невысокая, а от качества этих устройств зависит многое. Нужно внимательно следить за исправностью датчиков и правдивостью их показаний. Тогда можно будет избежать перегрева мотора и иных проблем с «десяткой».

Где находятся датчики клапанов и температуры на ВАЗ 2110?

Владельцу современного авто, начиненного различной электроникой, поневоле приходится разбираться, где находятся датчики клапанов ВАЗ-2110-2112. Ведь поменять любой из них может и сам автолюбитель, за этим не всегда нужно ехать на станцию техобслуживания, терять время и платить деньги. Большинству водителей известен разве что датчик указателя температуры охлаждающей жидкости, да прибор, контролирующий давление масла. Но этих устройств в современных автомобилях ВАЗ гораздо больше.

Измеритель нагрева силового агрегата

Устройство для измерения температуры охлаждающей жидкости ВАЗ-2110 встроено в патрубок, расположенный с правой стороны двигателя. Корпус датчика, представляющего собой терморезистор, контактирует с антифризом напрямую. Чем больше прогреваются мотор и охлаждающая жидкость, тем сильнее падает сопротивление данного устройства. Контроллер, подающий на него электрический сигнал, производит расчет температуры двигателя в зависимости от величины падения напряжения и предпринимает такие действия:

От того, насколько корректно работает датчик температуры охлаждающей жидкости ВАЗ десятого семейства, зависит целых 3 важных функции. Устройство считается довольно надежным, но иногда выходит из строя по причине перетирания изоляции проводки тросом акселератора, либо разрыва цепи внутри элемента, что случается реже. Испорченные провода подлежат замене, как и сам неисправный прибор.

Несколько рекомендаций на тему, как проверить датчик температуры. О неисправности свидетельствуют такие признаки:

• заметное увеличение расхода топлива, поскольку процессор неправильно готовит смесь из-за неработающего измерителя;
• прогретый до рабочей температуры двигатель плохо заводится;
• вентилятор включается самопроизвольно при разной температуре;
• неработающий датчик охлаждающей жидкости провоцирует неправильные показания прибора на панели.

Произвести замену элемента несложно, доступ к нему открыт. Но при выкручивании из патрубка потечет антифриз, поэтому надо сначала дождаться, пока силовой агрегат остынет. Потом взять пластиковую емкость и частично опорожнить охладительную систему путем слива антифриза из блока цилиндров. После этого можно выкручивать старый и ставить новый датчик температуры ВАЗ-2110.

Контроль расхода воздуха

Расположение датчика массового расхода воздуха (ДМРВ) — на воздуховоде, идущем от фильтра к дроссельной заслонке. Прибор состоит из 3 элементов, находящихся внутри воздушного потока. Первый измеряет температуру входящего потока, а 2 других нагреваются до определенной степени. Чем сильнее поток, проходящий сквозь воздушные датчики ВАЗ-2110, тем интенсивнее они охлаждаются. Контроллер, подающий напряжение, определяет расход воздуха по энергии, затрачиваемой на подогрев 2 элементов по отношению к температуре первого измерителя.

Существует и другая конструкция прибора ДМРВ с кремниевой сеткой и двумя элементами, действует он по такому же принципу. Маркировка первого типа — 2112-1130010, второго — 21083-1130010. Получая сигналы от этих устройств, процессор делает расчет и меняет продолжительность впрыска топлива ВАЗ-2110. О поломке датчика говорят такие признаки:

• двигатель глохнет при переходе с больших оборотов на холостой ход;
• нестабильная работа на холостом ходу;
• возникают трудности при запуске мотора;
• повышение расхода топлива.

Заменить устройство контроля ДМРВ не составляет труда, нужно отсоединить провода, снять старый датчик с воздуховода и поставить новый.

Определение положения коленчатого вала

Задача данного элемента — определять расположение поршней, по которому контроллер выдает искру в тот или иной цилиндр. На автомобилях ВАЗ-2110 инжектор 8 клапанов и последующих моделях датчик стоит около зубчатого шкива коленчатого вала. В более ранних десятках с карбюратором устройства могли находиться внутри механического распределителя зажигания. Тогда они имели название датчик Холла и контролировали положение поршней по вращению распределительного вала.

Прибор представляет собой магнит с небольшой катушкой, вырабатывающий электрические импульсы при приближении металлической массы, роль которой играют зубцы шкива.

Магнитный измеритель Холла ВАЗ-2110 — важнейший элемент в работе двигателя, и в случае выхода датчика из строя мотор даже не заведется.

Благо, прибор весьма надежен и функционирует длительное время. Замена проста и описания не требует.

Другие приборы контроля

Остальные датчики также связаны с контроллером и выполняют важные функции. Поломка любого из них ведет к возрастанию расхода горючего, потере разгонной динамики или нестабильной работе силового агрегата. Вот их перечень:

• определитель положения дроссельной заслонки;
• датчик детонации;
• измеритель скорости;
• датчик кислорода;
• определитель фаз.

Элемент, определяющий угол поворота дроссельной заслонки, установлен на ее корпусе и напрямую связан с осью. Задача — способствовать подаче лишней порции топлива в цилиндры при резком нажатии на педаль акселератора. Принцип работы сходен с насосом — ускорителем в карбюраторе, только электронного типа. Прибор часто выходит из строя, особенно после мойки двигателя.

Не в пример надежнее функционирует датчик детонации, стоящий на блоке цилиндров с передней стороны. В отличие от других устройств, генерирует сигнал самостоятельно, действуя по принципу пьезоэлемента. Чем сильнее детонационные вспышки в цилиндрах, тем большее напряжение подается на контроллер, а тот регулирует угол зажигания, стремясь детонацию погасить. При необходимости меняется с помощью гаечного ключа.

Кислородный датчик (иначе — лямбда-зонд) отслеживает содержание свободного кислорода в отработанных газах, свидетельствующее об обогащении или обеднении топливной смеси. Участвует в формировании этой смеси, в работе очень надежен. Боится этилированного горючего и быстро выходит из строя при его использовании. Находится в первой части выхлопного тракта, в месте схождения выпускных коллекторов.

Прибор — измеритель скорости тоже работает по принципу датчика Холла и снимает показания с вала привода спидометра, стоящего возле коробки передач. Задача — передавать процессору сведения о скорости автомобиля.

Дополнительную информацию о работе ГРМ передает контроллеру устройство, определяющее фазы. Устанавливается на автомобилях ВАЗ-2112 16 клапанов, в верхней части головки цилиндров. Данный прибор сообщает, когда открываются клапаны подачи топлива, поскольку отслеживает положение впускного распределительного вала. Это помогает синхронизировать сложный процесс газораспределения и впрыска топливной смеси в нужный момент.

Как выбрать датчик температуры охлаждающей жидкости

PASSAT sedan (B6, 3C2) (03.05 – 11.10)

VITO van (639) (09.03 – )

Датчик температуры охлаждающей жидкости (сокращенно ДТОЖ) – очень важный элемент, отвечающий за температурой ОЖ системы охлаждения. Суть его работы сводится к тому, чтобы давать сигнал на блок управления мотором, который регулирует состав топливной смеси, а также частоты вращения коленчатого вала, равно как и угол опережения зажигания. Без этого датчика не может идти речи о правильном функционировании охлаждающей системы. Хоть само устройство довольно простое и не требует дорогостоящего обслуживания, оно изредка выходит из строя. Неисправности датчика не вполне очевидны, так как они совпадают с таковыми у некоторых смежных узлов. Попытаемся же разобраться с тем, как устроен ДТОЖ, как его проверять и на что обращать внимание при покупке.

Как это устроено

Датчик температуры антифриза – естественная эволюция автомобильного термореле. В не получивших распространения системах K-Jetronic, в которой впрыск был распределенным, термореле работало так контакт открылся – начался быстрый прогрев мотора, а если контакт закрылся – мотор продолжил функционировать при рабочей температуре.

Сегодня же основой подобного рода датчиков является полупроводниковый термистор, т.е. резистор, который имеет нелинейно зависящее от температуры сопротивление. Решение более чем простое и надежное – в зависимости от сопротивления можно следить за температурой антифриза в режиме реально времени, непрерывно. Термисторы изготавливаются из кобальта или никеля. Материалы обладают одним очень важным свойством. Как только их температура возрастает, увеличивается также количество свободных электронов, что означает уменьшение сопротивления.

Различают 2 типа термисторов в зависимости от температурного коэффициента:

• С отрицательным коэффициентом. Когда двигатель холодный, максимальным является сопротивление. Как только на датчик подают напряжение в 5 Вольт, причем по мере работы и изменении сопротивления эта величина будет уменьшаться. При этом блок управления мотором регистрирует падение напряжения, тем самым определяя температуру залитой в систему ОЖ;
• С положительным коэффициентом. Работает датчик так же, но по мере роста температуры растет и сопротивление. Такими термисторами оборудованы автомобили марки Renault.

Большая часть автомобиль имеют датчики отрицательного коэффициента. Однако, отметим, что принципиальных различий между 2 типами нет. Если деталь изготовлена в соответствии со всеми стандартами, она всегда будет давать реальную информацию о температуре ОЖ. А когда датчик исправен, управляющая система может сделать следующее:

• Отрегулировать угол зажигания, выставив тем самым запаздывание или опережение зажигания. Если все выставлено правильно, автомобиль потребляет наименьшее количество горючего;
• Контролировать параметры топливно-воздушной смеси . В частности если датчик неисправен, блок управления останется без обратной связи и не сможет проконтролировать холостой ход;
• Обогатить бензин, если автомобиль оснащен системой впрыска. В качестве примера на холодном мотора форсункам передается более продолжительный импульс, что позволяет оптимизировать холостой ход и исключить колебания. По этой причине прогрев мотора не сопровождается тряской, лязгом и прочим. Обратный случай: на уже разогретом моторе смесь обедняется , что позволяет улучшить выхлоп, равно как и уменьшить расход.

Кроме того, у датчика много вторичных функций. Он помогает контролировать вращения коленвала, повышает обороты, когда мотор работает на холостом ходу, улучшает работу АКПП с гидротрансформатором.

Где располагается

Как правило, ДТОЖ можно найти в выпускном патрубке ГБЦ, но иногда он ставится прямо на корпусе автомобильного термостата. Устройство имеет специальное посадочное место с резьбой, куда и вкручивается. Сам термистор, как и подобает сердцу детали, находится внутри специального корпуса . Материал корпуса обладает высокой теплопроводностью. Обычно на автоконцернах ставят только один датчик. Но бывают и исключения.

Устанавливают сразу два датчика температуры ОЖ тогда, когда нужно зафиксировать температуру жидкости сразу на выходе жидкости из мотора (это делает первый датчик), а также из радиатора (делает второй датчик). Сами устройства в любом случае располагаются так, что их наконечники контактировали с залитым антифризом. Если последнего в системе недостаточно, датчики не дадут реальной информации о температуре.

Что укажет на неисправность

Неисправный ДТОЖ оказывает эффект на работу двигателя в целом. По этой причине очень важно определиться с тем, имеются ли проблемы именно с ним. Попутно вам наверняка придется проверить также, к примеру, термостат. Вот основные признаки неисправности:

1. Повысился расход топлива;
2. Как только двигатель достигает максимальной температуры, он глохнет;
3. В холодную погоду затруднился пуск двигателя;
4. На холодном двигателя автомобиль имеет грязный выхлоп;
5. При высоких температурах не включается вентилятор.

В самых современных автомобилях информация о неисправности выводится на дисплей . Как показывает практика, полная замена датчика в случае одной из пяти вышеуказанных проблем (а то и всех сразу) не потребуется. Нужно обратить внимание на утечку антифриза, на состояние проводки и контактов. Как только все приводится в порядок, датчик начинает функционировать в штатном режиме. По этой причине в случае неполадок важно проводить визуальный осмотр. Разобрав датчик, можно увидеть следы коррозии и иногда нарушение геометрии. Однако, такая проверка не всегда дает полную картину ситуации.

Учимся проверять датчик

Что очень хорошо, современные датчики предусматривают возможность осуществлять проверку практически в домашних условиях. Автомобилисту важно лишь иметь под рукой мультиметр для измерения напряжений (хотя для первичной оценки этот показатель знать не обязательно) и сопротивлений, а также любой прибор для измерения температуры. Также вам понадобится ключ на 19, электрический чайник и емкость, в которую нужно будет слить охлаждающую жидкость. Очевидно, последняя сливается. Достаточно сливать жидкость вплоть до уровня, который будет чуть ниже положения устройства. Далее нужно отсоединить проводку и ключом на 19 вывернуть датчик.

Если на автомобиле стоит датчик, температурный коэффициент которого отрицательный, то по мере роста температуры напряжение будет падать. Изначально оно равно 4,00-4,50 Вольтам. Вы можете спросить почему напряжение меньше опорного Датчик попросту шунтирует это напряжение, из-за чего мультиметр показывает те самые 4,00-4,50 Вольта. Как только температура возрастает на 10 °С, напряжение будет падать не более чем на 0,5 Вольт. Если у вас нет под рукой термометра, можете довести температуру воды в электрочайнике до 95-97 °С и измерить сопротивление – если оно примерно равно 177 Ом, с датчиком все в порядке.

Если коэффициент положительный, ситуация будет другой. Уже при 20 °С сопротивление вырастет максимум до 297 Ом, а напряжение на термисторе будет равно 0,6-0,8 Вольт. А, скажем, при 80 °С это будет 383-397 Ом и 1,0-1,2 Вольта соответственно.

Впрочем, более точные значения даны в таблицах зависимостей температур от показаний омметра. Их предоставляют сами производители ДТОЖ. Также руководства изложены в руководствах от автоконцернов. Советуем изучить их, если вы хотите эксплуатировать свой автомобиль максимально долго и продуктивно.

Обратите внимание также на то, что электрическая цепь разорваться или замкнуться на «землю». И то, и то указывает на неисправности проводящих элементов. В таких случаях датчик проще заменить, так как к ремонтопригодным деталям он не относится.

К чему может привести неисправность ДТОЖ

Поскольку в большинстве автомобиль стоят датчики с отрицательным температурным коэффициентом, поговорим именно о них. Наиболее частой их проблемой является несоответствие температур, которых достигает корпус, сопротивлению. Обычно оно очень быстро увеличивается только в небольшом диапазоне температур, а в нескольких – реже. В блоке управления уже зафиксированы нормальные температуры ОХ. Если рассчитанные блоком параметры температур «перескочат» с одного уровня на другой (на более низкий), в двигатель будет подаваться переобогащенная топливно-воздушная смесь. С некоторой вероятностью двигатель заглохнет.

Особенно страдают от проблемных датчиков температуры ОЖ те системы, которые не оборудованы расходомером. В них чаще требуется чистка или полная замена свечи зажигания. Отрицательное влияние автомобиль будет оказывать на окружающую среду, так как выхлоп будет очень грязным на непрогретом двигателе, и с высокой вероятностью не будет соответствовать стандарту даже при более высоких температурах.

Совет автомобилистам

Предметом статьи является достаточно тонкое устройство. И автолюбителям стоит понимать, что оно реагирует на работу смежных узлов, на особенности привода, на внешние условия и особенности охлаждающих жидкостей. Специалисты рекомендуют раскошелиться сразу на несколько антифризов, которые вы будете заливать в зависимости от времени года. Хоть это и дорого, но серьезно продлевает жизнь автомобиля.

Обращайте внимание на материал шайбы. Если это медь, то весь датчик можно устанавливать без предварительных манипуляций. А вот если производитель использовал другой материал, то резьбу обязательно нужно смазать герметиком.

Как выбрать новый датчик температуры антифриза

Правильнее всего будет искать запчасть по VIN-коду . Так вы найдете именно то, что будет исправно работать в тандеме со всей охлаждающей системой и электроникой автомобиля. Малейшие различия в характеристиках старой и новой детали чреваты – двигатель будет сильно греться, повысится расход топлива. Советуем искать по коду транспорта оригинальную запчасть. Она стоит своих денег, так как служить будет очень долго.

Другим вариантом будет поиск по техническим данным транспорта. Вам нужно будет указать марку, кузов, производителя, параметры мотора и года выпуска. В поисках вам помогут менеджеры магазинов или электронные каталоги, в которых запчасти уже отсортированы по указанным параметрам.

После покупки датчика стоит все же проверить его указанным выше методом. Достаточно взять электрочайник, вскипятить в нем воду и проверить датчик омметром. Если при столь высокой температуре датчик покажет себя хорошо, его можно будет смело ставить на автомобиль.

Экскурс по брендам

При подборе аналогов советуем обратить внимание на продукцию вот таких фирм FAE (Испания), Blue Print (Великобритания), EPS (Италия). Отличные запчасти поставляет Nipparts (Нидерланды), среди которых можно найти ДТОЖ практически для всех азиатских автомобилей.

Также неплохие аналоги по доступной цене предлагают Fenox (Беларусь), Era (Италия). Качество датчиков очень высоко, хотя и серьезно уступает OEM-комплектующим. Если ваши финансы сильно ограничены, имеет смысл брать датчик белорусской фирмы.

Не советуем брать аналоги малоизвестных фирм. Поскольку датчик представляет собой пусть и простое, но все же электрическое устройство, низкое качество его исполнения наихудшим образом скажется на работе двигателя. Всякая экономия здесь оказывается сомнительной. Лучше всего переплатить, но взять оригинал – в долгосрочной перспективе он будет работать лучше всякого аналога.

Вывод

Многие автолюбители, узнав о проблемах с системой охлаждения, начинают искать проблему в радиаторе и термостате. Однако, далеко не всегда неполадки могут быть связаны именно с ними. Компактный ДТОЖ также может поломаться, хоть и представляет собой очень надежную деталь. Новая запчасть не стоит больших денег, особенно если учесть, что на выбор сегодня есть аналоги от десятков производителей. Выше мы указали на самых лучших. Впрочем, это не отменяет того, что дольше всего отъездит оригинальная запчасть.

Не советуем медлить с заменой неисправного датчика. Как и всякая деталь системы охлаждения, он должен исправно функционировать , иначе вам не избежать трат на ремонт двигателя. Но до этого доходит редко. Вы сразу заметите чад из выхлопной трубы, проблему с пуском двигателя и его дальнейшей эксплуатацией. Обратитесь к специалистам на СТО. Возможно, полная замена датчика вам и не понадобится.

Датчик температуры охлаждающей жидкости — признаки неисправности и замена

За оптимальный температурный режим силовой установки, при котором выход мощности максимальный, отвечает система охлаждения. Данная система включает рубашку охлаждения радиатор и патрубки, по которым циркулирует жидкость. Циркуляция обеспечивается насосом, привод которого выполняется от коленчатого вала.

Различные виды датчиков температуры охлаждающей жидкости

В систему также входит термостат, обеспечивающий быстрый прогрев двигателя за счет перекрытия трубопровода, идущего на радиатор, при этом жидкость циркулирует только внутри рубашки охлаждения. При достижении определенной температуры термостат открывает патрубок, после чего жидкость циркулирует уже по большому кругу, включающему и радиатор.

В радиаторе происходит охлаждение нагретой жидкости. Для более быстрого охлаждения жидкости на радиатор установлен вентилятор, который создает дополнительный поток воздуха. Но этот вентилятор работает не всегда, он включается только при превышении определенного значения температуры жидкости.

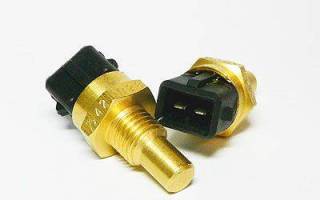

Датчик температуры охлаждающей жидкости

Для выполнения контроля температуры охлаждающей жидкости в эту систему включен датчик температуры охлаждающей жидкости (ДТОЖ). Показания этого датчика выводятся на приборную панель, что предоставляет водителю информацию о температурном режиме двигателя.

Но это не основная задача этого датчика. Датчик температуры охлаждающей жидкости передает данные о температурном режиме на электронный блок управления, после чего этот блок корректирует подачу топлива в зависимости от температуры. При холодном двигателе, основываясь на показаниях этого датчика, блок управления устанавливает обогащенную смесь, после прогрева топливная смесь становится нормальной. Еще основываясь на показаниях этого элемента, электронный блок регулирует угол опережения зажигания.

Так что от этого датчика во многом зависит нормальная работа двигателя, расход топлива. Также он приводит в действие вентилятор радиатора. На некоторых авто для включения вентилятора используется отдельный датчик. Он может располагаться как возле ДТОЖ, так и в радиаторе.

Конструкция, принцип работы

В конструкцию данного датчика входит термистор – резистор, который меняет сопротивление от окружающей его температуры. Этот термистор помещен в металлический корпус с нанесенной на него резьбой. К этому корпусу подсоединена хвостовая часть, сделанная из пластика. В этой части располагаются контакты для подсоединения проводки. Один контакт – положительный и идет он от электронного блока, второй – отрицательный и подключен он к массе.

Чтобы термистор работал, на него постоянно подается напряжение в 5 В. Это напряжение подает на него электронный блок посредством резистора, имеющего постоянное сопротивление. Поскольку термистор ДТОЖ обладает отрицательным температурным коэффициентом, то при повышении температуры сопротивление его будет снижаться, а также будет и снижаться напряжение, подаваемое на него. По падению этого напряжения электронный блок рассчитывает температуру двигателя, а также выводит ее значение на приборную доску.

Точное место установки данного датчика температуры у разных авто отличается, но незначительно. Он может устанавливаться в головке блока цилиндров возле корпуса термостата, либо же на самом корпусе термостата. Он обязательно располагается возле отводящего патрубка, по которому жидкость идет в радиатор. Возле этого патрубка он располагается для того, чтобы передавать точные данные о температуре.

Признаки неисправности датчика

Считается, что датчик температуры очень надежен из-за сравнительной простоты конструкции. Однако и с ним могут быть проблемы. Обычно они сводятся к нарушению градуировки, что приводит к нарушению сопротивления и как следствие неправильной работы электронного блока, поскольку часть своих функций он выполняет, основываясь на температуре двигателя.

Одним из самых явных признаков выхода из строя ДТОЖ является отсутствие включения в работу вентилятора при превышении температуры выше установленного значения. Но этот показатель не будет являться достоверным, если имеется два датчика – основной, для передачи значения температуры на электронный блок, и дополнительный, отвечающий за включение вентилятора. В таком случае не включение в работу вентилятора будет указывать на повреждение, окисление проводки или выход из строя датчика, отвечающего за его работу.

На современных автомобилях неисправность, сигнализирующая о некорректной работе датчика температуры охлаждающей жидкости, выводится на дисплей бортового компьютера. Однако сообщение о неисправности не всегда указывает на выход из строя датчика. Зачастую проблемы в его работе связаны с обрывом проводки или окислением контактов.

Некорректное функционирование датчика температуры охлаждающей жидкости или обрыв его проводки приводит к перерасходу топлива, высоким оборотам на холостом ходу, детонации. Возможно, что силовой агрегат будет плохо запускаться после прогрева. Самая большая неприятность, которая может произойти из-за неработоспособности этого датчика – это перегрев силовой установки, из-за чего может повести головку блока цилиндров.

Проверка датчика

Диагностика работоспособности ДТОЖ не является сложной. Но перед тем как произвести ее, желательно проверить целостность проводки, идущей к нему. Можно также проверить напряжение, идущее от блока управления. Для этого с датчика нужно отсоединить фишку с проводами и подсоединить ее к вольтметру. После этого запустите двигатель и замерьте значение подающегося на датчик напряжения, оно должно соответствовать 5 В.

Для снятия, диагностики и замены датчика температуры понадобится не так уж и много:

• Ключ на 19;
• Мультиметр;
• Емкость для слива охлаждающей жидкости;
• Электрочайник;
• Термометр;

Перед снятием элемента нужно частично слить жидкость с системы. Всю сливать необязательно, поскольку он находится в верхней части двигателя, достаточно слить до уровня ниже положения ДТОЖ.

Затем от датчика отсоединяется фишка с проводкой. Ключом на 19 он выворачивается из своего посадочного места.

Видео: Проверка датчика температуры охлаждающей жидкости

Ещё кое-что полезное для Вас:

Проверяют датчик при помощи электрочайника с термометром и мультиметра, переведенного в режим измерения сопротивления. Провести диагностику можно двумя способами.

1. При первом способе погружают рабочую часть ДТОЖ в электрочайник с холодной водой, туда же помещается и термометр. Использовать можно только электронный термометр, способный замерять высокие температуры. К самому датчику подсоединяется мультиметр и электрочайник включается в сеть. При повышении температуры воды, сопротивление датчика будет падать. Так, при температуре воды в +15 С, сопротивление должно составлять 4450 Ом. При +40 С показания мультиметра должны составлять 1459 Ом. Нагревать воду нужно до температуры в 100 С. При таком значении сопротивление должно быть минимальным – 177 Ом. Если значения отличаются, значит, датчик подает некорректную информацию.
2. Второй способ подойдет в случае, если нет термометра. Для проведения замеров сопротивления ДТОЖ погружают в воду уже после ее закипания. При этом температура воды будет приближаться к 100 С. Этого вполне достаточно для проведения замеров. После опускания рабочей части датчика температуры в кипящую воду сопротивлениее должно быть немного больше 177 Ом. Если разница большая, датчик неисправен.

Замена датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости является неремонтируемым, поэтому при обнаружении некорректной его работы он попросту заменяется.

Видео: Замена датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2115 (2113, 2114)

После приобретения нового датчика температуры желательно его сразу проверить указанными методами. Если все показания в норме, его устанавливают на место снятого. Перед вкручиванием его в посадочное место, резьбу обрабатывают герметиком.

После установки нового элемента к нему подсоединяется поводка, перепутать положение фишки невозможно, поскольку на ней есть специальные направляющие пазы. Далее охлаждающая жидкость в системе доводиться до нормы. Затем убедитесь, что не происходит ли протекания жидкости через датчик, а после уже производить запуск мотора.

Если замена датчика никакого результата не дала, двигатель продолжает, к примеру, перегреваться или не набирает должной температуры, ищут причину в остальных элементах системы. Возможно, что термостат не срабатывает и жидкость постоянно циркулирует либо по малому, либо по большому кругу.
