Устройство и особенности генератора на УАЗ Патриот

У внедорожника UAZ Patriot есть электрическое устройство, которое снимает с распределительного вала механическую энергию и преобразует ее в электрическую. Благодаря этой электрической энергии происходит питание оборудования и электроприборов. Образовавшая энергия так же питает электрические свечи зажигания образуя искру, которая поджигает топливо, благодаря этому двигатель начинает работать. В этой статье будет подробно рассмотрен генератор УАЗ Патриот, его характеристики и особенности.

Устройство и особенности

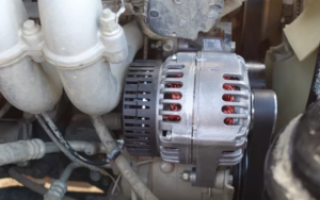

Современный УАЗ Патриот оснащен генератором типа Искра 120А, который имеет реле напряжения и кремниевый выпрямитель благодаря которому поддерживается необходимое напряжение. При помощи ременной передачи Ротор (вал) генератора приводится в движение. Так же в конструкцию устройства входит диодный мост который преобразует переменный ток в постоянный. За счет того что он состоит из диодных выпрямителей ток поступает в одном направлении. Это устройство имеет цельную герметичную конструкцию, это сделано специально для того, чтобы в нее не попадала, грязь, пыль или влага, а также такая конструкция является более надежной.

Получаемый ток который за счет диодного моста из переменного преобразуется в постоянный питает все имеющиеся в машине электроприборы, а также благодаря ему происходит подзарядка аккумулятора.

Автовладельцы этого внедорожника могут столкнутся с тем что для зарядки аккумулятора не хватает напряжения, и вместо требуемых 14,2 Вольт поступает гораздо меньше. Эта проблема решается следующим способом:

• Меняется генератор;
• Меняется диодный мост;
• Проверяются контакты которые питают устройство;
• Устанавливается трехуровневый регулятор.

Установка трёхуровневого генератора является более эффективным и не дорогостоящим вариантом.

У этого устройства есть одна особенность, напряжение которое исходит от него регулируется в зависимости от того, какую температуру имеет окружающая среда.

Снятие и установка

В случае выхода из строя или замены генератора его требуется снять, для этого нужно проделать следящие действия:

1. От аккумулятора отключается минусовая клемма;
2. От изделия отключается колодка с проводами;
3. У устройства откручивается гайка минусовой клеммы и отсоединяется кабель;
4. У привода устройства снимается ремень;
5. У гаек верхнего крепления и у контрирующего болта ослабляется натяжение;
6. Снизу у генератора откручивается болт крепления;
7. Откручивается пара болтов которые крепят верхний кронштейн и ГБЦ;
8. Снимется генератор.

После снятия можно проводить необходимый ремонт или замену. Устанавливается все в обратном порядке.

В случае если требуется установить в место штатного реле трехуровневый регулятор нужно проделать следующие действия:

1. У генератора снимается задняя крышка;
2. Снимаются щетки и штатное реле, для этого выкручивается пара гаек и один соединительный винт;
3. Устанавливается новый регулятор, он прикручивается штанными гайками и с помощью винта соединяется с диодным мостом;
4. К кузову автомобиля в удобном месте прикручивается коробочка с регулятором;
5. Масса крепится к кузову.

Это устройство поможет продлить срок службы АКБ.

Для подключения устройства существует специальная схема, которая выглядит следующим образом, эта схема включает в себя следующие основные узлы:

Подшипник

Для того чтобы устройство вращалось, в конструкции имеется подшипник генератора, и если он выходит из строя его нужно менять, иначе генератор может перестать работать. Устройство имеет два подшипника, но особое внимание следует уделить заднему. Понять в каком состоянии находится подшипник можно следующим образом:

• Проверить скорость вращения;
• Покачивать из стороны в сторону наружное кольцо ;
• Резко провернуть изделие по часовой стрелки.

Если во время проверки происходит заедание, слышен треск или имеются колебания, то это говорит о том что деталь нужно менять. Так же во время работы двигателя может доносится посторонний скрип или свист, в этом случае нужно заглушить мотор, снять ремень генератора УАЗ Патриот и рукой покрутить шкив, таким образом можно понять исправна деталь или нет. Замена подшипника как правило происходит вместе с крышкой генератора, но многие умельцы делают это по отдельности.

Замена ремня

Во время эксплуатации в автомобиле рано или поздно может потребоваться замена ремня. Чтобы поменять приводной ремень нужно подготовить пару ключей на 10 и 12 затем:

1. Снимается приводной ремень насоса ГУРА руля, а также шкив вентилятора и коленчатого вала;
2. У натяжного ролика ослабляются болты крепления;
3. Регулировочный болт выкручивается, ослабляется и снимется ремень помпы и генератора;
4. Устанавливается новый ремень, для этого вкручивается болт регулировки ролика, ремень натягивается под прогибом 15 мм, и у натяжного ролика закручивается болт крепления.

На этом замена ремня генератора УАЗ Патриот закончена.

Полезное видео

Рекомендуем ознакомится с видео:

Подводя итог можно сделать вывод, что если не слетать за исправностью генератора, то возникает большая вероятность того что электрооборудование в автомобиле может выйти из строя, поэтому в случае обнаружения неисправности, деталь нужно как можно скорей заменить.

Реле регулятор генератора Bosch.

Реле регулятор генератора Bosch ( Бош ) может быть различных видов исполнения, в зависимости от марки и года выпуска автомобиля. Для того, чтобы купить реле регулятор генератора Бош, необходимо знать марку автомобиля, год выпуска, желательно номер генератора или реле регулятора.

Реле регулятор генератора Bosch

У нас Вы сможете купить реле регулятор генератора Бош практически для любого автомобиля с генератором Бош: Мерседес, Рено, Ауди, Фольксваген, Опель, Форд, МАН, Тойота, Мицубиси, БМВ. Практически все виды реле регуляторов генератора Бош есть в наличии.

Для генераторов Бош автомобилей выпуска 80-х годов (генераторы с крыльчаткой охлаждения снаружи) выпускались примерно одинаковые ( взаимозаменяемые) реле регуляторы генератора.

Номера реле регуляторов 1197311090, 1197311002, 1197311001, 1197311000, 1197311048, 1197311028, 1197311024, 1197311021, 1197311012, 1197311011, 1197311010, IB351, IB370, 130676, 132980, 132665, 1197311045, 1197311043, 1197311031, 1197311030, 1197311029, 1197311800, 1197311035, 1197311023, 1197311022, 1197311009, 1197311008, 1197311007.

Следующее поколение реле регуляторов генератора Бош появилось с генераторами нового образца с крыльчаткой охлаждения внутри примерно с 91-го, 92-го года.

Реле регулятор генератора Бош

Реле регулятор на таких генераторах устанавливался под защитной пластиковой крышкой.

Номера реле регуляторов 1197311556, 1197311533, 1197311242, 1197311219, 1197311217, 1197311213, 1197311211, 0120335010, 0120465007, 0120465007, 0120465008, 0120465008,0120465009, 0120465010, 0120465011, 0120465020, 0120465021, 1197311514, 1197311513, 1197311239, 1197311235, 1197311234,
1197311232, IB387, 134761, 134687 и т. д.

Никаких принципиальных отличий от предыдущего не было, на реле регуляторе генератора БМВ появилась фишка подключения на 3 контакта.

Реле регулятор генератора Бош на БМВ

Реле регуляторы генераторов Бош с начала 2000-х годов имеют принципиальные отличия от предыдущих. Реле регуляторы имеют собственный разъем подключения ( или болт, клемму), щетки на них не меняются, часто имеется контакт обратной связи DFM. Номера таких реле начинаются F00M******.

Реле регуляторы Бош такой конструкции часто выходят из строя в жаркую погоду, также их приходится менять при износе щеток.

Реле регулятор генератора Бош на VW, Audi, Mercedes

Номера реле регулятора генератора Бош на VW, Audi, Mercedes:

F00M145891, f00m145876, f00m145862, f00m145397, f00m145396, f00m145383, f00m145355, f00m145354, f00m145389, f00m145346, F00M145269, f00m145240, f00m145206, f00m145861, f00m145382, f00m145340, f00m145339, f00m145331, F00M145330, f00m145885, f00m145883, F00M145365, f00m145266, f00m145357, F00M145247, f00m145356, f00m145244, F00M144137, f00m145372, F00M145287.

Генераторы Фольксваген, Ауди, Мерседес на которые устанавливались реле регуляторы генератора Бош:

0124225010, 0124225010, 0124225010, 0124225010, 0124225011, 0124225011, 0124225011, 0124225039, 0124225042, 0124225042, 0124215006, 0124215008, 0124215008, 0124215008, 0124215008, 0124325040, 0124325045, 0124325134, 0124325164, 0124515047, 0124515048, 0124515055, 0124515060, 0124515131, 0124525055, 0124525161, 0124525195, 0124625002, 0124625002, 0124625002, 0124625004, 0124625019, 0124625019, 0124325040, 0124325045, 0124325108, 0124325108, 0124325158, 0124325158, 0124515047, 0124515048, 0124515055, 0124515060, 0124325077, 0124515102, 0124615025, 0124625006.

Реле регулятор генератора Бош подключение «под болт» на Опель, Мерседес.

Реле регулятор генератора Бош на Опель, Мерседес.

Номера реле регулятора генератора Бош подключение «под болт» на Опель, Мерседес: F00M145680, f00m145370, f00m145363, F00M145282, F00M145281, F00M145260, f00m145231, f00m145201. Номера генераторов на которые устанавливались такие реле регуляторы: 0124225001, 0124225001, 0124225001, 0124225002, 0124225002, 0124225002, 0124225004, 0124225004, 0124225004, 0124225009.

Реле регулятор генератора Бош на Рено ( Логан, Символ и другие).

Реле регулятор генератора Бош на Рено

Номера реле регулятора генератора Бош на Рено f00m145387, f00m145239,

f00m145204, F00M144111, f00m145368, F00M145276, F00M144181. Номера генераторов на которые устанавливались такие реле регуляторы: 0124525028, 0124525028, 0124525043, 0124525043, 0124525044, 0124525047, 0124525049, 0124525070, 0124525076, 0124525082, 0124325024, 0124325031, 0124325031, 0124325184, 0124325185, 0124415007, 0124415007, 0124415013, 0124415013, 0124415014.

Реле регулятор генератора Бош на Опель ( Астра, Вектра, Зафира, Мерива).

Реле регулятор генератора Бош на Опель

Номера реле регулятора генератора Бош на Опель f00m145371, f00m145283,
f00m145228, f00m145670, F00M145226. Номера генераторов на которые устанавливались такие реле регуляторы: 0124415009, 0124415009, 0124415009, 0124415009, 0124415025, 0124415025, 0124415025, 0124415026, 0124415026, 0124415026, 0124425033, 0124425040, 0124425056, 0124515016, 0124525017,
0124525058, 0124525058, 0124525086, 0124525086, 0124525097.

Реле регулятор генератора Бош на Форд Транзит, Мондео.

Реле регулятор генератора Бош на Форд

Номера реле регулятора генератора Бош на Форд Транзит, Мондео: f00m145361, f00m145255, f00m145672, f00m145235. Номера генераторов на которые устанавливались такие реле регуляторы: 0124225021, 0124315019, 0124315019,
0124315027, 0124315027, 0124325094, 0124325100, 0124415016, 0124415016,
0124415030, 0124415030.

Реле регулятор генератора Бош на Тойота Авенсис, Королла.

Реле регулятор генератора Бош на Тойота

Номера реле регулятора генератора Бош на Тойота Авенсис, Королла: F00M145874, f00m145873, f00m145865, f00m145376, f00m145324, F00M145305, f00m145236. Номера генераторов на которые устанавливались такие реле регуляторы: 01240AC30B, 01240AC5HB, 01240AD39A, 01240AD39B, 0124225051, 0124225052, 0124225053, 0124225054, 0124315015.

Реле регулятор генератора Бош на БМВ.

Реле регулятор генератора Бош на BMW

Номера реле регулятора генератора Бош на БМВ: F00M145360, f00m145251,
f00m145245. Номера генераторов на которые устанавливались такие реле регуляторы: 0124515050, 0124515050.

Реле регулятор генератора Бош на Мицубиси Каризма.

Реле регулятор генератора Бош на Мицубиси Каризма

Номера реле регулятора генератора Бош на Мицубиси Каризма: f00m145347, f00m145207. Номера генераторов на которые устанавливались такие реле регуляторы: 0124325008, 0124325008, 0124325010, 0124325010, 0124515041,
9124690001.

Реле регулятор генератора Бош на МАН, Мерседес, Скания, Ивеко 24В.

Реле регулятор генератора Бош на МАН, Мерседес, Скания, Ивеко 24В

Номера реле регулятора генератора Бош на МАН, Мерседес, Скания, Ивеко: f00m145307, f00m145302, f00m145298, F00M145256, f00m144123, F00M144107, F00M145300, F00M145294, f00m144122, f00m144106. Номера генераторов на которые устанавливались такие реле регуляторы: 0124555013, 0124555014,
0124555034, 0124555056, 0124555056, 0124555553, 0124555553, 0124655009,
0124655009, 0124655011, 0124355001, 0124355001, 0124355002, 0124355002, 0124555001, 0124555002, 0124555002, 0124555004.

Опыт ремонта генератора Bosch. Отчёт. Много.

#1 Гость_Spez_*

Достали скачки напряжения и следы выкипания электролита на аккуме.
После езды с временно подключёнными амперметром и вольтметром выяснилось, что имеют место быть
3 случая: либо ток зарядки аккума равен 30 А и напряжение 18 В (аккум кипит), либо напряжение
равно напряжению аккума и ток зарядки, соответственно, нулю, либо напряжение 13,5 – 14 В, ток
зарядки в норме.
И эти три состояния чередовались по закону случайных чисел.
Снял генератор, стал проверять регулятор напряжения. Обнаружились интересные вещи.

Интересная вещь первая: устроен генератор как у 08-09-099, регулятор напряжения питается от
трёх дополнительных диодов, но вот вывода на силовой плюс моста нету, в качестве управляющего
сигнала используется то же напряжение с дополнительных диодов. При такой схеме
падение напряжения на положительном плече силового моста в зависимости от нагрузки либо вообще
не учитывается (что скорее всего), либо учитывается косвенно, по возрастанию тока обмотки
возбуждения, но тогда этот регулятор должен иметь очень хитрую характеристику: он должен
увеличивать ток в обмотке возбуждения при падении напряжения на выводе с дополнительных диодов
не до тех пор, пока оное напряжение на этом же выводе не станет равным исходному, а до тех пор,
пока оно не превысит исходное на величину, определяемую, в свою очередь, значением тока обмотки
возбуждения и достаточную для компенсации падения напряжения на силовых диодах при увеличившейся
нагрузке. Определить, так это или нет, можно было измерив напряжение на выводе доп. диодов
при одной и той же частоте вращения но с разной нагрузкой, но тогда генератор надо ставить
обратно на машину, а я его уже снял и принёс домой и нести его обратно для изучения голой теории
было лень.
Тем более что, как оказалось, этот регулятор всё равно спортился.

Интересная вещь вторая: при проверке регулятора напряжения по обычной методике, с подключением
лампочки 5 Вт к щёткам и подачей напряжения на массу и управляющий вывод лампа вела себя как
положено, при увеличении напряжения меркла и наоборот. Но максимальный ток в обмотке возбуждения
в данном генераторе 3 А, поэтому соединил параллельно несколько ламп (какие были) и подключил их
к зарядному устройству, подбором числа ламп установил ток 3 А. Дальше эту люстру подключил
к щёткам регулятора, смысл – нагрузить регулятор проектным током в 3 А. И вот тут-то всё
и выяснилось.
Сначала он держался, но минуты через 2 регулировать что-либо прекратил и стал выдавать на нагрузку
то же напряжение, что и на входе. После перекура и осмысливания результатов повторил проверку,
на сей раз прекращение регулирования произошло через 1 минуту. Что-то там внутри нагревается и
отходит, это ясно. Может, пайка, может – трешина в плате с детальками, но сами детальки
однозначно нормальные, иначе он бы вообще ни секунды не работал.
Замечу попутно: не стоит рассчитывать на то, что “вот именно у меня максимальный ток достигнут
не будет, он наверное только кратковременно таким бывает”, – нет, даже при средней нагрузке
обмотка возбуждения работает на максимальном токе всякий раз, когда малы обороты, т.е. на
холостом ходу.
Разломал я этот конечно же неразборный корпус и вот тут наступил абзац.
Вся плата с двух сторон залита чем-то вроде эпоксидной смолы. Ацетоном-бензином не растворяется,
отковырять можно только вместе с детальками, после предварительного размягчения этого слитка
молотком. Буржуины проклятые, его же починить можно было!
Специально, видимо, сделано, чтобы клиент в любом случае за новой запчастью топал. Идеология
фирмы, блин. Способ увеличения продаж, мать их.

Значит не бывать этому.
В ближайшем подвале “Автозапчасти” купил за 35р самый дешевый (назло Bosch’у)
регулятор. Таковым оказалась “шоколадка” 44.3702, продававшаяся как “для Газели”
и рассчитанная, судя по надписи на ней, на ток до 5 А. Потом побывал в книжном, полистал
книгу про уазик (про Газель не было, а двиг там такой же) и, унеся без оплаты
полученные знания, принялся за переделку.
Теоретическая часть. “Шоколадка” рассчитана на работу с генератором вообще без дополнительных
диодов. Так что в моем случае проще было бы поставить регулятор от 08-09. Но так 2109 была
у меня 12 лет и 08-й регулятор мне знаком не понаслышке. ну далее понятно, хотя он действительно
очень хороший, но только когда работает. Кроме того, схема с дополнительными диодами по моему
опыту вообще менее надёжна, чтоб в случае чего до них долезть, надо разбирать генератор, а это
трудно да и зачем, если есть более простая и надежная альтернатива. Значит дополнительные
диоды не используем.
Оставалось решить один вопрос – как с новым регулятором запитать обмотку возбуждения. У “шоколадки”
4 вывода: 2 вывода “В” – один на щётку, другой на плюс, внутри они соединены, вывод “Ш” – на
вторую щётку, вывод без маркировки – на массу. Тот “В”, который на плюс, самое лучшее подключить
к “+” аккума, но тогда регулятор будет включён постоянно, он же сам не понимает, работает двиг
или нет. Можно его подключить к любой цепи, где при включении зажигания появляется плюс, но
тогда регулятор будет ориентироваться на напряжение именно в этой цепи, а как
там чувствует себя аккум ему будет по фигу. Поэтому всё-таки
я решил подключать этот вывод к плюсу аккума через нормально разомкнутое доп. реле, а обмотку
реле – к цепи “коммутатор – катушка зажигания”.
Практическая часть. Начинка старого регулятора удаляется. Вывод от доп. диодов генератора
изолируется и не используется. Щёткодержатель остается, к выводам щёток припаиваются провода,
выводятся наружу и припаиваются к выводам “В” и “Ш” шоколадки.
Больше никаких проводов и контактов к щёткам подходить не должно.
Шоколадка крепится за массовый вывод к шпильке корпуса генератора ещё одной гайкой.
Вывод “В” – на контакт доп. реле, со 2-го контакта – на “+” аккума, обмотка реле – на массу
и куда-нибудь, где есть плюс при включённом зажигании. Реле лучше ушастое, за ухо его можно
прикрепить под любым болтом. Купил в том же подвале за 20р.

Результат: 1) всё работает 2) Bosch отдыхает 3) оказывается, Газели и Уазики – это полезно.
Можно клеить наклейку “Адаптировано к применению в России”.
Побочный результат: лампа зарядки генератора, которая в приборке, погасла навечно. Подключать
её куда-либо мне лень. Лучше амперметр врежу. Хотя подключить при желании можно: к массе и к
плюсу, где он есть при включённом зажигании через нормально замкнутое реле. Обмотку реле к
массе и к выводу доп. диодов.
И ещё момент: диодный мост, доп. диоды и рег. напр. омметром проверять не надо. Бесполезно это.
Посмотреть в букваре, на какой ток эти девайсы рассчитаны, им и проверять, от мощного зарядного
устройства с амперметром, нужный ток устанавливается включённым последовательно балластным
сопротивлением (хотя бы лампами).
Если машина относительно свежая и в перспективе будет продана, то шоколадка “Сделано в России”
на бошевском генераторе уменьшит её цену однозначно, и тогда конечно лучше фирменный регулятор,
но на период привыкания к его цене и в ожидании, когда его привезут из Германии, данную методу
можно использовать как временное решение (ездить-то надо!), хотя, как известно, нет ничего
более постоянного, чем временное.

Совсем забыл. Машина – Audi 80, но вряд ли это важно, бошевские генераторы много где стоят.
