Ремень генератора приора 16 клапанов с кондиционером

Замена ремня генератора с ГУР или кондиционером

Лада Приора всегда выпускалась в различных комплектациях, и в зависимости от этого привод вспомогательных агрегатов имел свои отличия. Так, например, версия с ЭУР имела обычный всем знакомый механизм натяжения ремня генератора, и для замены его не потребовалось бы более 5 минут, так как конструкция ничем не отличалась от моделей десятого семейства.

Если же рассматривать автомобили в комплектации с Гидроусилителем рулевого управления или кондиционером, то там траектория ремня немного иная, да и сама процедура замены несколько отличается от стандартной. А вот в чем отличия, рассмотрим на примере ниже.

Порядок замены ремня генератора (привода вспомогательных агрегатов) на Приоре с ГУР или кондиционером

Итак, для выполнения данного ремонта Приоры нам понадобится минимум инструмента, и это:

1. Головка torx E12
2. Удлинитель
3. Трещотка или вороток
4. Специальный ключ для подтяжки ролика или клещи для демонтажа стопорных колец (загнутые)
5. Ключ на 17 накидной

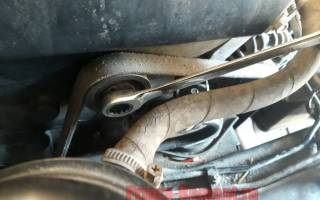

Итак, первым делом необходимо будет открутить ролик ремня привода при помощи ключа на 17. Ниже данный шаг показан наглядно на фото:

Он сам ослабляется, после чего его можно окончательно снимать.

Так как ремень проходит по траектории поверх подушки крепления двигателя (правой его опоры), то извлечь его никак не получится без откручивания этой детали. В таком случае необходимо отвернуть два болта крепления опоры силового агрегата, и затем поднять двигатель при помощи домкрата.

В этот момент между кузовом и опорой образуется небольшой зазор, через который можно будет извлечь старый ремень генератора, и в дальнейшем — установить новый на свое место. Вот так выглядит расстояние между опорой и кузовом после выполнения описанных выше действий:

Теперь аккуратно, через появившийся зазор извлекаем старый ремень, как показано на фото ниже.

Придется немного «поиграть» с положением двигателя и передней части кузова, чтобы добиться максимально возможного расстояния между опорой и мотором. Но стоит отметить, что особых сложностей при выполнении данных действий не возникает.

Затем скидываем ремень с о всех шкивов и просовываем вниз таким образом, чтобы его можно было максимально просто и беспроблемно вытащить.

Через низ вынимаем его полностью и производим замену необходимых деталей на новые, а это могут быть:

• ремень привода вспомогательных агрегатов при его чрезмерном износ
• ролик привода агрегатов, если он имеет посторонний шум и люфт

Натяжение ремня генератора на Приоре с ГУР или кондиционером

Что касается натяжения ремня, то с ГУРом или климатической системой все делается немного иначе. Дело в том, что в обычной комплектации, когда кроме шкива генератора и коленвала больше нет ничего, там при нажатии на ветвь ремня, он должен прогибаться от 8 до 12 мм. В нашем же случае такого натяжения будет скорее всего недостаточно. Из личного опыта многих владельцев, прогибаться ремень должен примерно на 5 мм (заводские показатели).

А лучше всего воспользоваться так называемым опытным путем. Для этого производим натяжение немного большее рекомендуемого в инструкции. После этого запускаем двигатель, и включаем максимальные потребители электроэнергии в автомобиле: дальний свет, обогрев заднего стекла, сидений, отопитель. Если в таком режиме ремень не начнет свистеть, и в то же время не будет посторонних звуков при работе ролика и подшипника генератора, то можно считать натяжение нормальным.

Если появился посторонний звук от ролика или подшипника (они начали гудеть), то необходимо слегка ослабить ремень. И добиться нужно такого баланса, чтобы ремень не проскальзывал, и в то же время не был перетянут.

Какой ремень генератора выбрать?

На сегодняшний день на рынке существует огромное множество компаний и производителей, которые занимаются производством комплектующих для автомобилей. И что касается ремней, то наиболее ходовые можно назвать следующие марки:

• GATES
• БРТ — Балаковские ремни
• Лузар
• Andycar

Наиболее качественными из того, что продается в магазине можно назвать двух первых производителей, и именно их в большей степени устанавливают на конвейере. Но что касается качества реально заводских, и «оригинала» купленного в магазине, то разница очень большая. Заводские комплектующие могут ходить в два, три или даже пять раз большие пробеги, чем тот же «оригинал» из лавки.

Видео обзор по замене ремня привода вспомогательных агрегатов на 2170

Специально для данного сайта и конкретно этой статьи был записан видео обзор по выполнению ремонта Приоры. В нем наглядно и вполне доступно показан весь процесс замены ремня.

Надеюсь, что после просмотра ролика вопросов осталось еще меньше. Если же таковые имеются, то можно задавать ниже в комментариях или на канале.

Меняем самостоятельно ремень генератора на автомобиле Лада Приора

Новая версия Лады — Приора очень приглянулась отечественным автолюбителям. Но, как и любой другой автомобиль нуждается в своевременном сервисе. К примеру, ремень генератора Приора необходимо менять после определенного пробега, а проверять его состояние нужно регулярно.

От предыдущих моделей Лада Приора отличается комфортабельностью и улучшенной управляемостью. Но основные отличия под капотом. Тут все находится по-иному, нежели в предшествующих моделях. Вследствие этого даже не все специалисты не знают, каким образом должна производиться замена ремня и его натяжка. Новые модели оборудованы дополнительными системами. Кондиционер и ГУР (ЭУР) добавили комфорта, но подобные перемены усложнили подход к генератору.

В модификациях с гидроусилителем или с кондиционером ремень длиннее, если сравнивать с обыкновенной версией авто. Вследствие этого мы рассмотрим, как происходит смена в первом и во втором случае на моделях 16 и 8 клапанов.

Автомобиль Лада Приора

В каких случаях автомобиль нуждается в замене?

Обычно потребность в замене ремня генератора появляется из-за изнашивания во время его использования и ухудшения сцепления с поверхностями роликов. Также натяжка или смена необходима, если как выражаются водители, стал свистеть.

В инструкции, идущей вместе с автомобилем указывается, что замена ремня генератора должна проводиться каждые 60 тыс. км. В случае если автомобилем пользуются нечасто, то замена должна проводиться раз в два года.

Пошаговая инструкция по замене без гидроусилителя

Работы по замене своими руками, на Приоре без ГУР (ЭУР) и кондиционера удобней проводить на смотровой яме.

Инструменты

• набор ключей;
• устройство для снятия подкрылка;
• баллонный ключ.

Этапы

1. Сначала ослабляем ключом соответствующего размера гайку.
2. Откручиваем регулировочный болт.
3. Отодвигаем генератор к силовой установке.
4. Демонтируем правое переднее колесо.
5. Снимаем подкрылок и получаем доступ к старому ремню.
6. Меняем его на новый и не забываем подтянуть.
7. Проверяем натяжку. Она не должна быть слабой, но и перетяжка на модели с ГУР (ЭУР) также опасна. В первую очередь могут пострадать подшипники генератора.

Инструкция по замене с гидроусилителем

Так как шкив ГУР в этой модификации находится на малой высоте, создатели пустили ремень генератора вокруг опоры двигателя. Это немного усложняет смену своими руками.

Инструменты

• ключ для натяжения;
• набор ключей;
• домкрат;
• набор головок;
• жидкость WD40.

Этапы

1. Жидкостью WD40 нужно смочить болты, которыми крепится подушка мотора и кронштейн.

Эти болты нужно смочить жидкостью

Приблизительно через четверть часа можно приступить к откручиванию гайки кронштейна.

Домкратим колесо.

Далее подкладываем, какой-нибудь предмет под мотор и убираем колесо.

Немного опускаем машину.

Откручиваем ролик натяжки.

Отгибаем ремень.

Теперь можно открутить болты, которыми закреплена подушка.

Эти болты нужно выкрутить

Далее опускаем авто таким образом, чтобы мотор начал вывешиваться.

Подушка отодвигается к мотору.

Сдвигаем подушку

Теперь можно менять.

Далее поднимаем автомобиль домкратом, чтобы силовой агрегат опустился. Делаем это осторожно, чтобы не сместился ремень и подушка.

Закручиваем болты и гайки.

Одеваем колесо и опускаем машину.

На этом работу на модели с ГУР можно считать завершенными.

Натяжка и проверка ремня

Ремень в Ладе Приора натягивается следующим образом:

1. Первым делом ослабляется гайка ролика, для этого обойма удерживается ключом.
2. Проворачиваем обойму ролика, вращая ключ.
3. Зажимаем гайку ролика.
4. Проверяется натяжение на самом длинном участке меж шкивами.
5. При надавливании ремень генератора должен прогнуться приблизительно на 10 миллиметров.
6. На модели с гидроусилителем руля натяжка должна быть немного сильнее. Также можно проверить «на слух». В случае недостаточной натяжки, будет слышен свист и нужно подтянуть. В случае излишней вы услышите гул подшипников и затяжку нужно будет ослабить.

Ключ для ролика

Работа несложная, но немного хлопотная из-за необходимости демонтажа некоторых узлов в моделях с ГУР и кондиционером своими руками, но посильна даже начинающему автолюбителю. Но посчитайте, сколько стоит такая работа на станции технического обслуживания и не лучше ли направить эти деньги на другие цели.

Видео «Как быстро и правильно провести замену»

В этом видео показано как проводится смена на Приоре с ГУР 16кл.

Натяжение и замена ремня генератора на Лада Приора

Модификация Priora достаточно известна и востребована среди российских автолюбителей. Она приобрела более комфортный интерьер, хорошую управляемость, а также стильный экстерьер. Это транспортное средство отличается от «десятого» семейства ВАЗ не только измененным внешним видом, но и модернизированным двигательным отделением. Иногда даже профессионалы попадают в затруднительное положение при элементарной замене ремня генератора Приора, а также при регулировке натяжителя ремня или натяжке ремня генератора этого автомобиля..

Автомобили этой версии получили опционально достаточно много дополнительных систем, облегчающих управление транспортным средством, в том числе климатический комплекс кондиционирования и гидравлика рулевого механизма. Из-за этого доступность к генераторному блоку стала ограниченной. Собственно ремень генератора на автомобиле Приора с ГУР или изделие с климатическим комплексом изготовлено большего размера по аналогу с резинотехническим изделием автотранспортного средства базовой комплектации.

Натяжка ремня генератора

У штатного ремня генератора на Приоре размер может меняться в зависимости от комплектации различными приводными системами. В генераторном приводе с гидравликой руля используется ремень генератора с ГУР с поликлиновым рисунком, который имеет номенклатурный 6РК1115 и длину 1115 мм. Мотор Приоры без гидравлики оснащен ремнем с номером по номенклатуре 6РК742, длина окружности которого составляет 742 мм. При комплектации транспортного средства климатической техникой в качестве приводного механизма используется ремень генератора с кондиционером с номером по номенклатуре 6РК1125 с длиной рабочей поверхности 1125 мм.

Внеплановая натяжка ремня генератора на Приоре требуется, когда это резинотехническое изделие растягивается вследствие износа в процессе эксплуатации или при уменьшении сцепляемости ременной поверхности с плоскостью ролика натяжителя ремня генератора, других роликов и шкивов. При этом требуется подтянуть ремень генератора для восстановления нормального функционала силовой установки.

Непосредственно натяжка ремня генератора осуществляется при помощи штатного набора гаечных ключей и спецключа для ролика. В случае, если в автомобиле свистит ремень генератора, то во избежание разрыва требуется его подтянуть. Для этого проводим следующий комплекс ремонтных работ:

1. Немного отвинтить крепеж рола натяжителя ремня генератора, при этом обязательно требуется удерживать обойму гаечным ключом.
2. Прокрутить обойменную часть ролика-эксцентрика для натяжки ремня генератора, что улучшает его натяжение. Далее зажимаем крепеж натяжного ролика.
3. При корректной работе прогибание ремня в автомобиле базовой версии не должно превышать значения в 10 мм.
4. В модификации, оборудованной «кондишном» или гидравликой рулевого механизма, чтоб подтянуть ремень генератора, нужно приложить значительные усилия.

Замена ремня генератора

В автомобиле Приора заменить ремень генератора следует после 60 000 км. В случае редкого использования авто в качестве транспортного средства такая замена ремня генератора проводится не реже, чем 1 раз в 2 года вне зависимости от пройденного километража.

Процедура предполагает проведение следующих действий:

1. Загоняем ТС на яму для осмотра, подготавливаем необходимый слесарный инструмент и съемник подкрылка.
2. Ослабляем гайку крепления генератора, демонтируем регулировочный болт, удерживая за корпус, перемещаем генераторное устройство в сторону «движка».
3. Демонтируем колесо и подкрылок ТС.
4. Демонтируем ремень генератора на автомобиле и производим замену, выполнив действия по монтажу в обратной очередности.
5. Проверяем натяжку ремня генератора для нормального функционирования подзарядки АКБ.

Т.к. шкив привода ГУР в таком исполнении Лады Приора размещен на малой высоте, то конструктивно ремень генератора на Приоре с ГУР и кондиционером располагается возле двигательной опоры. Из этого следует, что замена ремня генератора на такой модификации проводится при соблюдении определенных требований.

Проводим следующие процедуры:

1. Готовим необходимый слесарный инструмент и жидкость WD40 для приведения резьбовых соединений двигательной опоры, креплений в порядок для последующей замены ремня генератора и поднимаем на домкрате колесо справа по ходу движения транспортного средства.
2. Подкладываем под двигатель брусок и демонтируем колесо. Немного опускаем авто, отвинчиваем ролик натяжителя ремня генератора, отводим изделие в сторону и отворачиваем крепеж подушки мотора.
3. Опускаем транспортное средство до состояния вывешивания силовой установки. При этом двигательную подушку сдвигаем в сторону расположения агрегата. Этого расстояния будет хватать, чтобы демонтировать старый ремень и произвести замену ремня генератора на новое изделие.
4. На финишной стадии требуется выставить ТС на домкрат и произвести опускание двигателя.

В интернете легко можно найти видео «замена ремня генератора Приора», где наглядно показан порядок выполнения работ.

Замена ремня генератора на приоре

Добро пожаловать!
Ремень генератора – чаще всего ремень объединяется с коленчатым валом, а если быть точнее, то практически всегда он с ним и соединён, дополнительными же шестернями (Шкивами) могут ещё выступать такие детали, как шкив водяного насоса (Это помпа, такая система на классике применена), или же на некоторых машинах (На самых первых, в основном это автомобили ВАЗ 2101) он ко всему этому ещё и с вентилятор охлаждения соединяется, поэтому то на этих автомобилях он и крутится постоянно как только вы двигатель завели у автомобиля.

Примечание!
Чтобы произвести замену данного ремня на новый, пригодится следующий набор инструментов, а именно: Гаечные ключи, различные отвёртки, домкрат и баллонный ключ для того чтобы снять одно из колёс с автомобиля!

Краткое содержание:

Где находится ремень генератора?
На фото ниже ремень весь уже изжёван и сильно деформирован, это говорит о том что в каких то местах он тёрся, а тереться он может по разным причинам, начиная от криво установленных шкивов и роликов и заканчивая слабой натяжкой ремня, которая провоцирует задевания ремня за подушку, поэтому время от времени рекомендуем вам посматривать за ремнём и при необходимости менять его на новый, а если вы доведёте его до такого же состояния как на фото, то ничего хорошего из этого не будет, но хотя по началу работать то генератор будет и никаких проблем вы не увидите, но когда ремень уже окончательно изжуётся и в итоге порвётся, то ждите беды, а именно разряжения аккумуляторной батареи (Если будете ехать на автомобиле, то это в ближайшие 2-3 часа произойдёт, в зависимости от того как аккумулятор заряжен), но хотя если у вас ремень генератора порвётся в дороге, то можно будет попробовать воспользоваться подручными средствами чтобы хоть как то доехать до автомастерской (Подручными средствами могут выступать галстук, мужской ремень и так далее, который вместо ремня генератора на некоторое время натянуть придётся).

Когда нужно менять ремень генератора?
Завод говорит (Рекомендует) что ремень нужно заменять каждые 60.000 тыс. км., либо же после прохождения 2-х лет с его установки, придерживаться или нет к этим цифрам решать только вам, но мы как всегда настаиваем на своём и не рекомендуем соблюдать рекомендации, лучше время от времени посматривайте на ремень и если вы на нём найдёте трещины, частички масла, сильные потёртости или же деформацию резины то в таком случае он подлежит замене.

Как заменить ремень генератора на ВАЗ 2170-ВАЗ 2172?

Снятие:
1) Лада Приора одна из немногих автомобилей на которых ремень заменяется с поднятием двигателя у автомобиля (На всех 16 клапанных движках так), то есть чтобы его вытащить, придётся поднимать край у двигателя потому что в противном случае подушка двигателя, просто не даст вытащить ремень и снять его тем самым, ну что же начнём, в начале поднимите правую часть у автомобиля и снимите колесо со ступицы (О том как снять колесо, читайте в статье: «Замена колеса на машине»).

2) Теперь гаечным ключом или же накидной головкой с воротком, выкрутите либо же два болта которые крепят подушку к кузову (Указаны синими стрелками), либо же одну центральную гайку (Указана красной стрелкой) которая крепит двигатель к подушки и перед всем этим выворачиванием, не забудьте подставить домкрат под двигатель автомобиля, тем самым вы его чуть-чуть приподнимите и после выкручивания болтов или же гайки, подушка или же двигатель оторвётся немного от того места к которому прикручен и тем самым образуется щель, через которую ремень генератора и можно будет пронести когда он будет сниматься с автомобиля.

Примечание!
Ещё не забудьте снять подкрылок если он у вас присутствует, потому что не сняв её снять ремень генератора по нормально не получится, так как до болтов и гаек вы уже с легкостью не доберётесь!

3) Переходим к снятию ремня и кстати в снятии есть несколько способов, первый из них это ослабить болт который крепит натяжной ролик, она ещё на фото ниже стрелкой указана, после того как болт будет ослаблен, сместите натяжной ролик таким образом, чтобы ремень генератора ослабился и смог сняться с автомобиля.

Примечание!
Второй способ самый надёжный и в основном им люди и пользуются, потому что при проведении первого способа, ещё специальный ключ будет нужен для натяжного ролика которым этот ролик держать нужно будет чтобы когда болт вы закручивали, ролик не прокручивался, так вот вернёмся ко второму способу, для его осуществления гаечным ключом ослабьте немножко гайку которая генератор к кронштейну крепит (см. фото 1) и после чего выворачивая по чуть-чуть регулировочный болт, добейтесь того чтобы генератор переместился в сторону двигателя до упора как это на втором фото показано и как только дошёл, снимите ремень генератора с автомобиля!

Установка:
Установка нового ремня на своё место производится в обратном порядке снятию, при установке регулировочный болт вращать придётся тем самым регулируя натяжение ремня генератора (А натяжение определять нужно будет в зависимости от прогиба ремня, то есть при усилии 100 Н «10 кг» руки прогиб в том месте которое показано на фото ниже, должен будет составлять 8-12 мм).

Дополнительный видео-ролик:
Увидеть подробную инструкцию по замене ремня генератора на таком автомобиле как Лада Приора, вы можете в ролике который размещён чуть ниже:
