Почему не возбуждается генератор на ваз 2106

Устранение причин пропадания зарядки на ВАЗ 2106

Для проверки электрической цепи автомобиля необходимо наличие простейшего мультиметра или вольтметра. Наиболее распространенными причинами пропадания напряжения зарядки являются:

слишком слабое натяжение ремня генератора либо его износ;
неисправность генератора (износ щеток, неисправность диодного моста, обрыв или перегорание катушек статора или якоря);
неисправность регулятора напряжения;
обрыв в цепи зарядки.

Наиболее распространенной причиной пропадания зарядки является неисправность реле напряжения. Для того чтобы проверить его работоспособность, достаточно будет снять с него оба провода, соединить между собой, запустить двигатель. При условии, что все остальные элементы цепи являются годными, напряжение в цепи достигнет около 17 В или больше. Если же напряжение не растет, то необходимо провести проверку наличия +12 В на клемме, подключенной к выводу 15 реле-регулятора. При его отсутствии проведите проверку предохранителя, отвечающего за цепь и саму целостность этой цепи.

Если питание на этой клемме есть, то необходимо проверить соединения в цепи возбуждения генератора. Подключите лампу-пробник между +12 В аккумуляторной батареи и проводом, который подключен к выводу 67 реле-регулятора напряжения. Таким образом можно провести проверку цепи реле напряжения-генератор, а также исправность генераторных щеток и обмоток его якоря. При отсутствии напряжения на выводах лампы делают предположение о неисправности выпрямительного моста.

Далее проверяют исправность проводника от генератора до реле-регулятора. Для такой проверки необходимо отключить клемму от генератора и соединить его с -12 В. Свечение контрольной лампы говорит о неисправных щетках или обрыве обмоток якоря. При подозрении на неисправность генератора, его снимают с автомобиля и производят полную разборку. Далее проверяют исправность каждого диода в диодном мосту генератора, выполняют прозвонку катушек статора и якоря на предмет обрыва или перегорания. Неисправные элементы ремонтируют или заменяют.

Схема зарядки аккумулятора ВАЗ 2106 предусматривает наличие постоянного напряжения от 13,5 до 14,3 В, независимо от оборотов двигателя. Однако бывают случаи, когда на средних оборотах двигателя напряжение заметно «просаживается» при включении дополнительной нагрузки. При возникновении такого явления необходимо проверить натяжение ремня генератора и отрегулировать его. Слабый контакт на клеммах аккумуляторной батареи иногда также приводит к такому эффекту.

Если же напряжение на клеммах батареи выше указанных пределов, надо проверить все контакты, начиная от плюсового вывода батареи до реле-регулятора напряжения. Если все контакты в норме, то реле-регулятор подлежит замене.

Своевременный уход за электрооборудованием автомобиля, состоянием контактов и клемм аккумуляторной батареи, регулярная проверка натяжения ремня и уровня электролита в аккумуляторе позволит двигателю вашего автомобиля работать долго и без проблем, а вам – избежать многих неисправностей в дороге.

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: Только сон приблежает студента к концу лекции. А чужой храп его отдаляет. 9193 – | 7798 – или читать все.

Пошаговая инструкция подключения генератора на ВАЗ-2106

Генератор – это специальный прибор, производящий в процессе движения автомобиля электричество для его же бортовой сети. Ток, в случае с ВАЗ-2106, выдается переменный, напряжением 12 вольт. Выход из строя этого узла чреват многими неприятностями. В этом случае работа оборудования будет обеспечиваться только аккумулятором, чей ресурс довольно ограничен. Отказавший генератор или другие элементы, задействованные в его рабочей схеме, следует отремонтировать или заменить на новые. Как исправить поломки, расскажем далее.

Схема подключения

Как показывает практика, генератор модели 2106 является очень надежным узлом, способным безотказно служить десятилетиями, если не допускать его перегрузки. Также для продления эксплуатационной пригодности следует регулярно:

заниматься профилактикой;
производить замену щеток;
не допускать ослабления, и тем более разрыва передаточного ремня.

Принципиальная схема дает представление о том, как осуществляется подключение устройства. Она, как нетрудно убедиться, чрезвычайно проста и особо не нуждается в объяснении.

Сам генератор 2106 состоит из следующих элементов:

статора – неподвижной обмотки;
ротора – вертящегося якоря, получающего импульс от коленвала и возбуждающего статическое электричество;
щеток – они передают напряжение ротору;
крышек (передней и задней) с подшипниками и крепежами;
конденсатора отсекающего переменную составляющую генерируемого тока.

Также в цепи установлены:

диодный мостик;
регулятор напряжения (он располагается под капотом);
шкив, который вращается приводным ремнем.

Признаки неисправности

Самый первый признак ненадлежащего функционирования цепи генерирующего устройства ВАЗ-2106 – это периодическое включение лампочки сигнализирующей о зарядке батареи. Причин здесь существует несколько.

Поиск неисправности осуществляют в таком порядке (принцип – от простого к сложному):

предохранители;
реле-регулятор и контрольное, отвечающее за работу вышеназванной лампы;
генератор.

В последнем чаще всего происходят такие поломки:

износ щеток;
отказ диодного моста;
отсутствие контакта на клемме подключения входа или выхода;
растяжение ремня.

На сегодняшний день основная проблема, вызывающая ускоренный износ генератора, – это его перегрузка. В результате реле-регулятор недополучает необходимое ему напряжение, а значит, не может и замкнуть контакты. В итоге на батарею перестает поступать питание, и она садится. Соответственно, загорается лампочка. Почему так происходит? Владельцы 2106 часто подключают нештатных потребителей, на обслуживание которых у генератора Г122 просто нет резерва. Речь может идти о:

мощном музыкальном центре;
системе предпускового подогрева двигателя;
телевизоре;
холодильнике;
противотуманках и пр.

Необходимо понимать, что бортовая электросеть классического ВАЗ на все это не рассчитана. Чтобы напряжения хватало, рекомендуется заменить родной генератор на более сильный – Г222.

Читать еще: Чем отмыть генератор от масла

Проверка генератора

В случае с 2106-й моделью, тестирование генератора проводят без снятия узла. Перед тем как приступить к работе, необходимо отключить его от шлейфа, а также отсоединить и кабели от батареи.

Прежде всего, смотрят на диодный мостик ВАЗ-2106. Потребуется тестер, выставленный на омы – шкалу выбирают со знаком «∞». Далее выпрямитель отсоединяют от регулятора и измеряют показатели диодов. Делается это так:

на 30-й вывод ставится плюсовый щуп;
минусовый надо подключить к кожуху генератора.

На то, что элемент неисправен, указывает неподвижность стрелки, остающейся на позиции «нуль». Теперь необходимо проверить отрицательные выходы. Здесь плюс тестера следует подключить к массе машины, а минус – к корпусу генератора. Низкие показатели сопротивления говорят о пробое.

На 2106 проще всего заменить весь мостик, но если есть время и желание, то его нетрудно разобрать и поставить вместо перегоревшего диода новый. Когда выпрямитель 2106 исправен, переходите к ремню.

Замена ремня

Для удобства придется немного разобрать двигатель. Сначала полностью снимите аккумулятор. Далее отвинтите гайку, обеспечивающую фиксацию генератора на регулировочной планке. Лучше параллельно держать болт, на который она нанизана, ключом. Освобожденный узел придвиньте к блоку цилиндров.

Теперь снятие ремня 2106 производится без затруднений. Наденьте новый и сдвиньте генератор к старому месту, отрегулируйте натяжение и зафиксируйте. Нормальные показатели (усилие подается в 10 кгс) в промежутке между насосом 2106 и шкивом – до 1,5 см, коленвалом – 1,7 см. Когда требуемые величины достигнуты, производят окончательное закрепление узла, установку брызговика и АКБ. Под конец проверяют уровень напряжения, подаваемого на батарею.

Замена регулятора

Искать регулятор необходимо на брызговике, расположенном с левой стороны вашего ВАЗ. Устройство надлежит полностью демонтировать. Далее:

от него отсоединяют провода;
ставят новое реле-регулятор;
подключают к нему кабели;
фиксируют все гайками.

Замена щеток

На ВАЗ-2106 щетки служат довольно долго. О том, что они износились, говорит заметное снижение напряжения, поступающего на батарею. Дабы не допустить неприятностей, желательно их периодически осматривать. Обращайте внимание не только на степень истирания, но и наличие свободного хода в держателе. Кстати, щетки надо заменять непременно вместе с последним и только попарно.

Разборка осуществляется так:

отключите клемму с контакта 67;
выверните винт держателя;
извлеките неисправные щетки;
поставьте новый комплект;
закрутите винт;
верните на место клемму.

Проверка ротора на 2106

Чтобы убедиться в работоспособности ротора, необходимо вытащить щетки с держателем. Далее обмотку проверяют на замыкание. Полную разборку делать необязательно – на генераторе ВАЗ имеется специальное ревизионное отверстие в крышке.

Установите тестер на омы. Далее прибор подключается одним щупом к выходу обмотки ротора, а вторым – к креплению вентиляционной крыльчатки. Наличие обрыва определяется по сопротивлению, стремящемуся к бесконечности.

Замена генератора

Перед тем как начать работы, необходимо ВАЗ-2106 установить на рампу или яму. Обязательно включите ручной тормоз.

Разборка осуществляется так:

отсоедините клеммы со щеткодержателя и «нуля»;
найдите под резиновой изоляцией крепежную гайку и снимите все остальные провода;
уберите ремень.

Теперь надо открутить гайки, фиксирующие рассматриваемый в настоящей статье узел, и вытащить регулировочную планку. После остается демонтировать втулку и болт, что находятся снизу.

Затем придется снять старый генератор с ВАЗ и поставить на его место новый.

Подробная схема зарядки аккумулятора ВАЗ 2106

Неисправности в электрической части ВАЗ 2106 возникают нечасто, автомобиль очень простой и надежный по целому ряду параметров. Тем не менее, проблемы, возникающие в электрике, требуют незамедлительного диагностирования и устранения. Схема зарядки ВАЗ 2106 довольно проста и не требует дорогостоящего инструмента для диагностики и ремонта. Тем не менее, необходимо знать основные ее составляющие, уметь находить причины неисправности и вовремя их устранять.

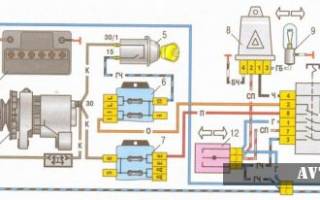

Схема зарядки автомобиля ВАЗ 2106

Схема зарядки ВАЗ 2106 состоит из довольно небольшого количество деталей:

трехфазный синхронный генератор с обмоткой возбуждения;
диодный выпрямитель (скомпонован в одном корпусе с генератором);
аккумуляторная батарея;
реле-регулятор напряжения (механический или электронный);
реле лампы индикации наличия зарядки;
индикаторная лампа зарядки аккумулятора.

Генератор приводится в действие от коленчатого вала посредством клино-ременной передачи. Выпрямитель, встроенный в генератор, преобразует его ток в постоянный. Далее реле-регулятор напряжения поддерживает его величину в пределах от 13,5 до 14,3 В. Реле-регуляторы старого типа работали на принципе механического замыкания-размыкания контактов в зависимости от напряжения генератора. Такие приборы требовали дополнительной регулировки в процессе эксплуатации.

Современная схема реле зарядки ВАЗ 2106 имеет в составе электронный регулятор напряжения, полностью построенный на дискретных элементах, и на протяжении всего срока своей службы дополнительного вмешательства в свою работу не требует. Однако применение таких устройств требует дополнительных мер безопасности. Так, при заведенном двигателе запрещается снимать клеммы с аккумуляторной батареи во избежание поломок реле-регуляторов нового образца.

Реле контрольной лампы, обеспечивающее появление индикации при пропадании напряжения зарядки аккумулятора, представляет собой обычное электромагнитное реле с нормально замкнутыми контактами. Одна клемма катушки реле через замок зажигания подсоединена к плюсовой клемме аккумуляторной батареи. Другой контакт соединяется с выводом +12 В генератора. Нормально замкнутые контакты реле соответственно подключены к +12 В батареи (через контакты замка зажигания), и к сигнальной лампе.

Читать еще: Схема работы автомобильного генератора

При повороте ключа напряжение аккумуляторной батареи появляется на контактах реле и лампа наличия зарядки загорается. При заведенном же двигателе появляется и напряжение на выходе генератора, которое поступает на выводы электромагнитного реле. При достижении величины около 7,5 В магнитное поле соленоида увеличивается настолько, что притягивает якорь, и контакты, через которые на лампу зарядки поступает напряжение от аккумулятора, размыкаются. При этом сигнальная лампа гаснет.

Устранение причин пропадания зарядки на ВАЗ 2106

слишком слабое натяжение ремня генератора либо его износ;
неисправность генератора (износ щеток, неисправность диодного моста, обрыв или перегорание катушек статора или якоря);
неисправность регулятора напряжения;
обрыв в цепи зарядки.

Реле генератора ВАЗ 2106: как проверить реле зарядки

В процессе эксплуатации автомобиля достаточно часто возникают проблемы с аккумулятором и генератором. Зачастую, АКБ может выходить из строя по причине недостаточно заряда. Эта проблема актуальна как для многих иномарок, особенно с пробегом, так и для различных отечественных авто (ВАЗ, ГАЗ, ЗАЗ и т.д.).

Для нормальной работы автомобильного аккумулятора необходимо, чтобы генератор заряжал АКБ во время работы двигателя, при этом не допускается как недозаряда, так и перезаряда аккумуляторной батареи. Далее мы рассмотрим проблемы с зарядом АКБ на примере ВАЗ 2106, реле зарядки на данной модели авто, а также как проверить реле регулятор ВАЗ самостоятельно.

Реле зарядки на ВАЗ: назначение и признаки неисправности

Итак, реле заряда аккумулятора или реле-регулятор генератора ВАЗ отвечает за то, чтобы аккумулятор автомобиля заряжался от генератора «правильно». Фактически, автомобильный генератор переменного тока имеет диодный мост (выпрямительный блок), чтобы преобразовать переменный ток в ток постоянный.

Без регулятора будут скачки напряжения, «просадки» и «подъемы» (например, 9В – 30В). Само собой, в этом случае многие энергопотребители просто сгорят, а с зарядом АКБ и самой батареей начнутся проблемы.

Если говорить о неисправностях, реле регулятор на ВАЗ и других авто не так часто выходит из строя, однако вероятность такой поломки исключать нельзя. Как правило, на выход из строя обычно указывает то, что АКБ перестает заряжаться, при этом генератор нормально работает. Однако это не все, так как есть другие симптомы и признаки поломки регулятора напряжения.

Зачастую если регулятор неисправен, напряжение на АКБ начинает отклоняться от нормы. В результате:

аккумулятор не заряжается или заряжается не полностью (обычно причина в обрыве реле регулятора).
аккумулятор кипит, что указывает на пробой реле регулятора и то, что ток заряда на АКБ выше нормы, батарея перезаряжена и кипит.

При этом как первый, так и второй случай является проблемой, нормально эксплуатировать авто не получится, быстро выходит из строя АКБ и т.д. На деле, если неисправно реле регулятор напряжения ВАЗ, проверка позволяет быстро определить причину.

Читать еще: Схема генератора ваз 21074 инжектор

Проблемы с АКБ: зарядка ВАЗ 2106 и диагностика неисправностей

Как правило, перед проверкой регулятора ВАЗ 2107, 2106 или любого другого автомобиля, необходимо в общих чертах рассмотреть устройство и принцип работы такого регулятора.

Начнем с того, что устройство регулятора может отличаться. На старых моделях ВАЗ 2106 стоят устаревшие контактные регуляторы. При этом на более новых версиях уже использован электронный регулятор.

Так вот, контактный внешний регулятор все равно является основой. Это устройство полупроводникового типа, изготовленное на единой плате. Главным элементом является обмотка (использована проволока из латуни), состоит обмотка из чуть более тысячи витков, внутри обмотки стоит медный сердечник. Обмотка имеет постоянное сопротивление 16 Ом.

Идем далее. При запуске ДВС вращается коленвал, от которого также приводится навесное оборудование. Генератор на многих авто не является исключением, то есть ротор в генераторе также приводится в движение от двигателя. Так вот, когда двигатель крутится с частотой около 2 тыс. об/мин, напряжение на выходах генератора не выше 13 Вольт.

В этом случае регулятор не включается, ток напрямую идет на обмотку возбуждения. Однако при увеличении скорости вращения двигателя, а также и ротора генератора, происходит автоматическое включение регулятора напряжения.

На ВАЗ 2106 реле регулятор подключен к щеткам генератора, а также к замку зажигания. Также обмотка, подключенная к щеткам генератора, активно реагирует на то, что увеличиваются обороты ДВС и в результате такого повышения намагничивается.

Далее сердечник в обмотке втягивается внутрь, что приводит к размыканию контактов на внутренних резисторах одной группы и замыкании контактов на резисторах другой группы. Например, когда обороты не высокие, в регуляторе замкнутым остается только один резистор, тогда как при работе на высоких оборотах замкнуты три резистора, при этом сильно падает напряжение на обмотке возбуждения.

Как проверить реле-регулятор генератора своими руками

Рассмотрев устройство и принцип работы, можно переходить к проверке. Примечательно то, что проверить реле-регулятор вполне возможно в условиях обычного гаража. Для этого необходимо иметь обычный мультиметр со шкалой до 35 вольт, набор ключей и отверток.

Простой метод проверки регулятора генератора на ВАЗ 2106 предполагает следующее: для проверки нужна хорошо заряженная АКБ. Чтобы выполнить диагностику, нужно завести ДВС, включить фары и оставить мотор работать на 10-15 мин, при этом обороты мотора не повышают выше 2 тыс. об/мин. Далее нужно мультиметром замерить напряжение между клеммами АКБ. Норма — не выше 14 Вольт и не ниже 12 Вольт.

Второй способ проверки нужно применять в том случае, когда проблема «плавающая» (напряжение на клеммах АКБ чуть меньше 12 Вольт или чуть выше 14 Вольт.). В такой ситуации регулятор нужно проверять отдельно, сняв его. Для проверки используют мультиметр и лампочку на 12 вольт.

Рассмотрев регулятор генератора ВАЗ 2106, можно найти пару выходов (на схемах часто обозначенных литерами Б и В). К указанным контактам нужно подать питание с АКБ. Еще два контакта реле идут на щетки генератора. К указанным контактам подключают лампу.

В том случае, если на выходах при подаче питания с АКБ напряжение не выше 14 вольт, лампочка будет ярко гореть. В случае, когда мультиметром повысить напряжение на выходах подачи питания до 15 вольт или выше, лампочка должна гаснуть. Если этого не происходит, тогда регулятор вышел из строя. Если же лампочка не горит изначально, причем как в первом, так и во втором случае, тогда реле нужно менять.

Замена регулятора генератора ВАЗ 2106 предполагает подбор подходящего устройства. Важно сразу определить, какой тип устройства стоит на генераторе (внешний регулятор, внутренний регулятор). Внешний регулятор расположен на левой арке спереди (в области переднего колеса). Внутренний регулятор снимается после демонтажа воздушного фильтра, так как фильтр перекрывает доступ к генератору.

Затем реле осторожно выдвигается из крышки генератора, после снимаются провода и колодка контактов. При снятии колодки нужно соблюдать особую осторожность, та как контакты хрупкие. Далее ставится новый регулятор и выполняется обратная сборка.

Обратите внимание, наружные регуляторы для ВАЗ 2106 практически невозможно найти новыми в продаже. Приходится окупать устройства б/у. Так вот, реальное состояние такого регулятора визуально определить сложно, то есть перед покупкой необходима проверка (можно воспользоваться рассмотренными выше методами).

Что касается внутренних регуляторов, основной проблемой являются провода, подключенные к реле от генератора. Очень часто при замене происходит их излом в области контактной колодки. Если это произошло, потребуется резать колодку, перепаивать провода, делать качественную изоляцию, после склеивать колодку обратно.

Чтобы избежать подобных проблем, при замене внутреннего регулятора генератора ВАЗ 2106 нужно быть предельно аккуратным, не ремонтировать автомобиль на холоде, так как провода сильнее ломаются в таких условиях и т.д.

Подведем итоги

Как видно, реле генератора ВАЗ или любого другого автомобиля является важным и ответственным устройством. При этом любые сбои в его работе приведут к тому, что АКБ автомобиля не будет заряжаться должным образом. При этом как низкий, так и высокий заряд аккумулятора быстро выведет батарею из строя.
