Схема работы автомобильного генератора

Устройство и принцип действия автомобильного генератора

Аккумуляторная батарея питает бортовую сеть автомобиля только на стоянке и в момент запуска двигателя. Дальше эстафету подхватывает агрегат, преобразующий механическую работу крутящегося коленчатого вала в электроэнергию. Без этого мощного источника питания нормальная эксплуатация транспортного средства невозможна, поскольку заряд аккумулятора не бесконечен. Автолюбителям, занимающимся самостоятельным обслуживанием своей машины, стоит изучить принцип работы автомобильного генератора и его характерные неисправности.

Как устроен электрогенератор?

Основная деталь аппарата – корпус, состоящий из двух крышек и выполненный из алюминиевого сплава, обеспечивающего эффективный отвод излишков теплоты. На корпусе предусматривается крепежный фланец либо прилив со сквозным отверстием под длинный болт (в зависимости от марки автомобиля). В целом устройство агрегата выглядит так:

1. Передняя и задняя крышки корпуса стянуты между собой винтами, изнутри к ним крепится неподвижная обмотка статора.
2. На торцах крышек сделаны отверстия, куда запрессовываются подшипники вала ротора. Также по бокам предусмотрены вентиляционные проемы, служащие для охлаждения внутренностей генератора.
3. Ротор, вращающийся внутри корпуса на подшипниках, представляет собой вал со второй обмоткой и двумя металлическими втулками, имеющими клиновидные вырезы. Со стороны передней крышки к валу гайкой прикручен приводной шкив.
4. Снаружи задней крышки расположены медные контактные кольца и графитовые щетки, вставленные в специальные гнезда – щеткодержатели. Рядом на пластине в виде подковы собрана выпрямительная схема на диодах (иначе – диодный мост).
5. Элементы передачи тока от ротора (щетки, кольца) и диодная схема закрыты снаружи защитным кожухом с многочисленными отверстиями для охлаждения. На заднем конце вала (под кожухом) закреплена крыльчатка, прогоняющая воздух сквозь корпус агрегата.

Устройство генератора электрического тока мало изменилось с момента его изобретения. Данный агрегат, предназначенный для преобразования энергии вращения в электричество, отличается совершенной конструкцией и высокой эффективностью. КПД аппарата составляет 98–99%.

Поскольку токоведущие скользящие контакты (щетки) являются слабым звеном конструкции и быстро истираются, в более современных генераторах реализован безщеточный способ передачи тока. В процессе задействована установленная на валу звездочка и дополнительная обмотка, прикрепленная изнутри к торцу задней крышки.

Невзирая на кажущуюся сложность конструкции автомобильного электрогенератора, разобрать его довольно просто. Чтобы вытащить ротор, достаточно открутить кожух и винты, стягивающие 2 крышки, предварительно сняв приводной шкив.

Месторасположение и схема подсоединения агрегата

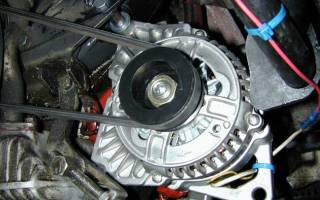

Вал ротора генератора приводится в движение ременной передачей, соединяющей его со шкивом коленвала. Поэтому агрегат всегда расположен поблизости от переднего торца двигателя, где находится привод газораспределительного механизма. В переднеприводных автомобилях мотор повернут на 90°, а электрогенератор находится с правой стороны (если смотреть по ходу движения).

Примечание. В легковых машинах аппарат зачастую ставится в нижней зоне, над защитными кожухами. Производители внедорожников стараются поднять генератор повыше, чтобы внутрь не попала вода во время преодоления глубоких луж и бродов.

Статорная обмотка аппарата является трехфазной, поскольку состоит из 3 отдельных секций, повернутых друг относительно друга на 120°. Поэтому обмотки подключаются «звездой», а к выводу каждой фазы подсоединена пара диодов, преобразующих переменный ток в постоянный. Всего выпрямительный мост включает 3 пары элементов (6 диодов).

Схема подключения автомобильного генератора состоит из таких элементов:

• встроенный диодный выпрямитель, описанный выше;
• реле – автоматический регулятор выходного напряжения;
• группа дополнительных диодов (3 шт.), выпрямляющих ток для регулятора;
• лампа – индикатор зарядки аккумуляторной батареи;
• замок зажигания;
• аккумулятор.

К реле-регулятору подсоединены вывода обмоток ротора и статора (через выпрямительный мост). Задача данного блока – регулировать мощность на выходе генераторного узла, удерживая величину напряжения в диапазоне 13,8–14,7 вольт.

В цепь электрогенератора и реле включены контакты замка зажигания и аккумуляторная батарея, получающая заряд в процессе работы двигателя. От линии, ведущей к блоку регулятора, запитана лампочка на приборной панели, сигнализирующая о питании бортовой сети от аккумулятора. Когда мотор заводится и начинается генерация тока, индикатор гаснет.

Подробно об алгоритме работы

Принцип действия генератора основан на простом физическом явлении, называемом электромагнитной индукцией. Суть в следующем: если навести на многовитковую обмотку из медной проволоки магнитное поле, изменяющее направление с определенной частотой, то на выходе катушки возникнет переменный ток той же частоты. Остается лишь создать упомянутое поле вокруг обмоток статора, вырабатывающих напряжение.

На практике генерация электричества происходит по такому алгоритму:

1. Источник переменного магнитного поля автомобильного электрогенератора – обмотка самовозбуждения, расположенная в роторе. Чтобы изначально намагнитить клинообразные втулки, к ней подается импульс малой мощности от аккумулятора.
2. После запуска мотора и достижения определенных оборотов коленчатого вала обмотки статора выдают переменный ток, выпрямляемый силовыми диодами. С этого момента обмотка ротора питается от самого генератора, то есть, происходит самовозбуждение. Внешний источник питания больше не требуется.
3. Постоянный ток от диодного моста направляется в блок реле-регулятора. Поскольку величина напряжения «скачет» вместе с оборотами двигателя, задача электроники – стабилизировать перепады в диапазоне от 13,8 до 14,7 В.
4. Дальше напряжение подается на подзарядку аккумуляторной батареи и в бортовую электросеть автомобиля.

Реле-регулятор напряжения может входить в состав генераторной установки либо применяться в качестве отдельного блока.

Ток в статорных обмотках возникает в результате вращения переменного магнитного поля, создаваемого катушкой ротора. Чем быстрее крутится вал, тем выше напряжение и частота на выходе. Преобразование в постоянный ток обеспечивают полупроводники (диоды), закрепленные на теплоотводящей пластине и обдуваемые крыльчаткой вентилятора.

Устройство генератора безщеточного типа позволяет обмотке статора возбуждаться без внешнего источника питания. Намагничивание стальных втулок начинается при малых оборотах вала благодаря особой конструкции ротора и дополнительной катушке. Поэтому когда вы заводите с толкача машину с разряженным аккумулятором, оборотов коленчатого вала хватает, чтобы электрогенератор включился в работу.

Распространенные неисправности

Индикатором работоспособности генераторной установки служит сигнальная лампа красного цвета, размещенная на панели приборов. Ее включение свидетельствует о том, что вместо генератора бортовую сеть обеспечивает энергией аккумулятор, который постепенно разряжается.

Справка. Если продолжать движение с горящей лампочкой, заряда батареи надолго не хватит. Большое количество энергии отнимает искрообразование на свечах зажигания и питание электронных систем управления двигателем.

Автомобильный электрогенератор – довольно надежный агрегат, но не вечный. В результате износа деталей автолюбителю приходится сталкиваться со следующими неисправностями:

• растягивание и проскальзывание приводного ремня (сигнальная лампа может помигивать);
• истирание рабочей поверхности щеток либо контактных колец;
• износ и разрушение сепараторов подшипников;
• выход из строя электроники реле-регулятора;
• нарушение целостности электрических цепей.

К полному отказу генератора ведут последние 2 причины – поломка регулятора и обрыв цепи. Тогда напряжение от агрегата не поступает вовсе. В остальных случаях зарядка аккумулятора продолжается, но с перебоями. При изношенных подшипниках ротора работа генератора автомобиля сопровождается сильным шумом, а проскальзывающий ремень издает громкий писк.

Замена либо натяжка ремня привода не составляет серьезной проблемы, генератор демонтировать не нужно. В большинстве автомобилей ослабляется фиксирующая гайка натяжного кронштейна и болт крепления агрегата, после чего ремень можно сбросить или натянуть. В некоторых машинах ременная передача регулируется отдельным роликом.

Для замены подшипников, щеток либо колец электрогенератор придется снять и разобрать. Демонтаж лучше произвести до покупки новых деталей, дабы не ошибиться с размерами.

За устранением неисправностей электрических цепей и блоков стоит обратиться к мастерам станции технического обслуживания.

Некоторые поломки, встречающиеся довольно редко, ведут к полной замене генератора:

• замыкание витков роторной или статорной обмотки;
• обрыв внутри катушки;
• износ вала либо гнезда в крышке, в результате чего проскальзывает обойма подшипника.

Совет. Подобные неполадки рекомендуется проверять на СТО, чтобы убедиться в правильности диагноза.

Работоспособность генератора можно проверить в гаражных условиях, подключив к клеммам аккумуляторной батареи вольтметр. Замер производится на холостых оборотах двигателя. Если напряжение превышает 14,7 В, налицо так называемая перезарядка и проблема кроется в блоке регулятора. Показания ниже 13,6 вольт указывают на слабую генерацию тока либо ее отсутствие.

Причиной неполадки также бывает пробой диодов выпрямительного моста, который меняется целиком, вместе с «подковой». Если же на греющиеся диоды постоянно попадает грязь и масло от двигателя (через вентиляционные проемы кожуха), то возможно возгорание задней части электрогенератора. После обнаружения смазки внутри агрегата его необходимо разобрать и хорошенько вычистить.

Как работает автомобильный генератор

Автомобильный генератор – один из ключевых элементов технической начинки автомобиля, от исправности и четкости работы которого напрямую зависит сама возможность движения машины. При движении он подзаряжает аккумулятор, а также генерирует энергию, питающую различное электрооборудование. Автовладельцу важно понимать особенности конструкции и принцип работы автогенератора, его возможные неисправности, а также способы его проверки – в противном случае есть риск остаться без машины в самый неподходящий момент.

Для чего нужен генератор в автомобиле

Прежде всего, остановимся подробнее на функциях автомобильного генератора. Все современные машины оснащаются обширным перечнем электрооборудования, для которого требуется источник питания. Нужен он и для моделей, не имеющих никакой дополнительной периферии, электричество требуется, как минимум, для запуска двигателя стартером, создания искры на свечах для воспламенения топливовоздушной смеси и т.д. Чтобы обеспечить все эти потребители в автомобиле используются 2 источника – аккумуляторная батарея и генератор.

Аккумулятор накапливает энергию и может ее отдавать потребляющим устройствам, когда это необходимо. В то время как генератор, производит энергию, питает устройства и подзаряжает аккумулятор. Таким образом, если убрать из конструкции автомобиля генератор, то он сможет завестись и даже проехать некоторое время, однако после того, как заряд АКБ исчерпается, автомобиль заглохнет. Повторно завести его без «прикуривания» от другого автомобиля не удастся.

Таким образом, основными функциями автомобильного генератора являются:

• подзарядка аккумулятора;
• питание электрооборудования, установленного в автомобиле.

Принцип работы автомобильного генератора

По характеру работы автогенератор напоминает обыкновенный электродвигатель, однако принцип его действия диаметрально противоположен: если обычный мотор преобразует энергию в механическое движение, то генератор, получая вращающий импульс от ДВС, преобразует его в электроэнергию.

Принцип работы генератора автомобиля примерно следующий. После поворота ключа в замке зажигания на обмотку ротора поступает напряжение, оно проходит через контактные кольца и блок щеток. В результате, вокруг обмотки возникает магнитное поле. Данное поле постоянно вращается вместе с ротором двигателя, при этом взаимодейсвуя со статорными обмотками. На статорных обмотка появляется ток, который подается на диодный мост. На выходе диодного моста ток уже имеет стабильную величину. Далее ток подается на регулятор напряжения, после чего он используется для питания потребителей и аккумуляторной батареи.

Важным элементом в работе генератора автомобиля является реле-регулятор напряжения. Оно необходимо для поддержания требуемых значений тока, подаваемого на аккумулятор. Без использования регулятора при повышении оборотов двигателя генератор создавал бы избыточное напряжение, которое могло бы вывести батарею из строя. Также это реле обеспечивает термокомпенсацию – при низких температурах на аккумулятор подается повышенное напряжение, при повышении рабочих температур величина напряжения будет снижаться.

Читайте также: Для чего нужна обгонная муфта генератора.

Признаки неисправности генератора

В ходе эксплуатации автомобиля в генераторе могут возникнуть различные неполадки – механические либо электрические. К первой группе относятся износ и поломка компонентов устройства, вторую группу составляют различные проблемы с обмоткой, щетками, выход из строя выпрямителя напряжения, реле-регулятора и т.д.

Своевременно выявить приближающуюся или уже случившуюся поломку генератора можно по следующим симптомам:

1. Затрудненный запуск мотора. Если генератор работает не в штатном режиме, то нередко нарушается эффективность подзарядки аккумулятора. В результате он получает недостаточный либо избыточный заряд, в результате чего завести двигатель становится очень проблематично.
2. Тусклый либо мигающий свет. Если при езде в темное время суток становится заметно, что фары светят недостаточно ярко либо сила создаваемого ими света меняется в зависимости от уровня оборотов в двигателе, то это свидетельствует о том, что генератор не может обеспечить требуемого количества энергии и напряжения.
3. На приборной панели загорелся индикатор «Аккумулятор». Этот значок всегда подсвечивается перед запуском двигателя, после чего он должен погаснуть. Однако если он продолжает гореть и при работающем двигателе, то это свидетельствует о том, что батарея не заряжается должным образом.
4. Шумит ременной привод генератора. Многие автомобилисты слышали неприятный свист, идущий из двигателя, пока он еще не прогрелся. Он может свидетельствовать о слабом натяжении приводного ремня, который передает вращение от двигателя на ротор генератора. Эксплуатация автомобиля в таком режиме может привести у уменьшенной эффективности работы генератора.
5. Звон или неприятный свист от корпуса генератора. Такие посторонние звуки свидетельствуют об износе подшипников. В результате ротор может начать подклинивать.

Читайте также: Что такое система «старт-стоп» на автомобиле.

Как проверить автомобильный генератор

Если ремонт генератора лучше все-таки доверять профессионалам, то проверку можно выполнить и самостоятельно. Первый способ диагностики – с использованием мультиметра:

1. Замеряем прибором напряжение на клеммах АКБ при выключенном двигателе – должно быть примерно 12.7В;
2. Заводим двигатель, не поддавая газу, отключаем все электроприборы (кондиционер, аудиосистему и т.д.);
3. Повторно меряем напряжение аккумулятора – при работающем двигателе оно должно составлять от 13.8 до 14.5 В (на отдельных двигателях до 14.8 В);
4. Даем нагрузку – фары, кондиционер, аудиосистема, противотуманные фары и т.д.;
5. Опять замеряем напряжение – оно должно опуститься до 13.7-14 В. Если показания мультиметра ниже, то это свидетельствует о неработающем генераторе.

Можно проверить и «дедовским» методом. Для этого запускаем двигатель, включаем небольшую нагрузку (например, фары) – и, не выключая зажигания, снимаем минусовую клемму с аккумулятора. Если мотор не заглохнет, фары не погаснут, то это значит, что генератор обеспечивает двигатель достаточным количеством энергии. Если же машина после съема клеммы глохнет, то это свидетельствует о нерабочем генераторе.

Читайте также: Что делать если сел аккумулятор в автомобиле.

Видео на тему

Принцип работы генератора автомобиля – все просто и понятно!

Принцип работы генератора автомобиля понять совсем не сложно, если рассмотреть основные узлы этого важного устройства транспортного средства, которое превращает получаемую от мотора машины механическую энергию в электрическую.

Схема автомобильного генератора – из чего состоит генератор автомобиля?

Данный узел автомобиля необходим для зарядки аккумуляторной батареи и обеспечения электрооборудования при двигателе ТС необходимым ему электрическим питанием. Как правило, находится генератор в передней части автомобильного двигателя. На сегодняшний день существует два конструктивных варианта исполнения интересующего нас устройства:

И первая и вторая конструкции имеют ряд общих элементов. К таковым относят следующие механизмы:

• щеточный узел;
• регулятор напряжения;
• статор;
• выпрямительное устройство;
• корпус;
• ротор.

Разница же между стандартным и компактным генератором заключается в том, какую конструкцию имеет их корпус, приводной шкив, выпрямительный узел и вентилятор. Кроме того, они имеют разные геометрические размеры, что зависит не только от их устройства, но еще и от фирмы-производителя. При этом работа автомобильного генератора остается неизменной, какой бы вид ему не придали инженеры-конструкторы.

Принцип работы генератора автомобиля – как именно он работает?

Функционирование интересующего нас устройства базируется на явлении электромагнитной индукции. Суть ее в следующем. Когда магнитный поток проходит через медную катушку, на ее выводах образуется напряжение. Оно по своей величине пропорционально скорости, с которой этот самый поток изменяется.

А для того, чтобы магнитный поток смог образоваться, согласно эффекту индукции, следует пропустить электроток через катушку. По сути, если требуется получить электрический переменный ток, достаточно иметь под рукой:

• катушку (переменное напряжение будет сниматься именно с нее);
• источник магнитного переменного поля.

Указанным источником в современном транспортном средстве является вращающийся ротор, состоящий из вала, полюсной системы и контактных колец. А вот другой важный элемент – статор – нужен для формирования электротока (переменного). Статор состоит из сердечника, который набирается из стальных пластин, и обмотки.

Принцип работы автомобильного генератора – принципиальная элеткросхема узла

Недостаточно знать, как устроен генератор автомобиля в общем, если вы хотите полностью разобраться с принципом его работы. Надлежит, кроме того, изучить электросхему генераторного узла, которая включает в себя такие компоненты:

• АКБ;
• включатель зажигания;
• «массу»;
• щеточный узел;
• конденсатор, предназначенный для подавления помех;
• диоды обмотки;
• плюсовой выход механизма;
• диоды выпрямителя (силового) – отрицательные и положительные;
• питание обмотки;
• регулятор напряжения;
• обмотки статора;
• сигнальную лампу (она подает сигнал о неисправности описываемого устройства).

А вот теперь легко понять, как работает автомобильный генератор. При повороте ключа в замке зажигания через контактные кольца и щеточный механизм ток подается на обмотку возбуждения. В ней наводится необходимое поле (магнитное), что приводит в движение ротор, который начинает перемещать коленчатый вал. На выводах статорных обмоток создается напряжение переменного характера.

В тот момент, когда частота вращения коленвала достигает заданной частоты вращения, генератор начинает запитывать обмотку возбуждения.

Постоянное же напряжение из переменного получается за счет работы выпрямительного блока, что дает возможность генераторному устройству снабжать АКБ током. При изменении показателей частоты вращения и нагрузки коленвала начинает действовать регулятор напряжения. Его задача состоит в том, чтобы вовремя запустить обмотку возбуждения. Как видим, принцип функционирования генератора довольно-таки прост и понятен.

Как работает генератор автомобиля?

Генератор входит в электрическую систему любого автомобиля. Его задача – преобразование механической работы в электроэнергию, необходимую для питания всех электрических систем. Автомобильный генератор должен отвечать следующим условиям:

1. Его характеристики должны быть подобраны так, чтобы при любом режиме движения они позволяли превышать прогрессивную разрядку аккумулятора.
2. Выдаваемое напряжение должно оставаться стабильным в широком диапазоне частоты вращения генератора, чтобы не повредить устройства бортовой сети автомобиля.

Принцип работы генератора и его конструктивные узлы одинаковы на всех автомобилях, эти устройства различаются только выходными параметрами, размерами и надежностью, которая зависит от качества изготовления.

Теоретические основы

Работа генератора переменного тока основана на явлении электромагнитной индукции. Если взять катушку с проводом и присоединить к ней гальванометр (чувствительный амперметр для фиксации малых значений силы тока), замкнув проводник, и поднести к ней магнит, в ней возникнет электрический ток, что и покажет гальванометр.

При этом учитывайте, что ток возникает в тех случаях, когда магнит движется, причем, при его приближении ток идет в одну сторону, а при удалении – в другую, что и фиксирует стрелка гальванометра. Из этого можно сделать выводы об условиях, необходимых для возникновения электрического тока:

• требуется замкнутый проводник с большим количеством витков;
• он должен попасть в переменное магнитное поле, которое нарастает при приближении магнита и уменьшается при его удалении;
• ток, возникший при увеличении магнитного поля, будет противоположен току, возникающему при его уменьшении.

Чтобы обеспечить постоянное изменение магнитного поля, пронизывающего катушку с проводником, его можно просто вращать, добившись изменения направления тока, равного частоте вращения магнита, поскольку к ней будут поочередно приближаться то южный, то северный полюс магнита. Эта принципиальная система и лежит в основе устройства генератора переменного тока.

Конструкция и принципы функционирования

Устройство генератора автомобиля намного сложнее, чем принципиальная схема, воспроизводящая суть явления электромагнитной индукции. Из специальных стальных пластин набирается конструкция с пазами, в которые укладываются катушки с проводниками, соединяемые в единую электрическую цепь. Это называется обмоткой статора, если внутри нее начать вращения магнита, на контактах его цепи появится напряжение. Величина этого напряжения будет напрямую зависеть от силы магнита и скорости его вращения.

Устройство ротора

Чтобы избавиться от этого негативного эффекта, ведь автомобильный генератор переменного тока должен выдавать напряжения в строго определенных параметрах, вместо постоянного магнита в статор устанавливают электромагнит. Он представляет собой стальной сердечник с намотанным медным проводом, через который пропускается электрический ток. В этом случае сердечник превращается в магнит, сила которого зависит от величины тока, пропускаемого через провод. Обмотка подключается к аккумулятору через медные кольца и графитовые щетки, один контакт через замок зажигания присоединяется к плюсовой клемме, а второй – через массу к минусовой. Для придания магнитному полю нужного направления обмотка помещается в шестиполюсные сердечники. Этот элемент называется ротор и помещается вовнутрь сердечника.

При замыкании цепи через ключ зажигания через обмотку проходит электрический ток, сердечник намагничивается, создавая достаточно мощное магнитное поле. Но, поскольку работа генератора основана на явлении электромагнитной индукции, ротор должна вращать сторонняя сила. Для этого он присоединяется к коленчатому валу двигателя. Ось ротора устанавливается на подшипники на передней и задней крышках генератора, чтобы он мог свободно вращаться.

В заднюю крышку монтируется узел со щетками и реле регулятора напряжения генератора, а также диодный мост, к которому подключена обмотка статора. Диодный мост в генераторе нужен, чтобы преобразовать переменный ток, получаемого на статоре в постоянный.

Принцип работы диодного моста состоит в том, что группа диодов, находящихся в нем, пропускает ток только в одном направлении, выравнивая его характеристики, в результате на выходе получается постоянный ток с напряжением 12 В, который подается на выводной контакт. Щетки поджимаются мягкими пружинками к кольцам ротора для поддержания постоянного контакта.

Интегральный регулятор напряжения, который устанавливается сверху на щеткодержатель, снижает ток от замка зажигания, что приводит к снижению напряжения в обмотке статора при увеличение оборотов двигателя и частоты вращения ротора.

Получение электрического тока

Назначение генератора – в обеспечении всех электрических систем автомобиля энергией. Чтобы в обмотке статора появился электрический ток, ротор должен создавать переменное магнитное поле, вращаясь внутри статора. Для этого используется энергия вращения коленчатого вала двигателя.

На вал ротора устанавливают клинообразный шкив, надежно закрепленный гайкой. Он соединяется с подобным шкивом на коленвале ременной передачей. Ранее для этого использовался вспомогательный ролик, теперь же используется только два шкива с поликлиновым ремнем. Ротор, вращаясь вместе с валом двигателя, создает магнитное поле, на статоре возбуждается напряжение, питающее все элементы системы автомобиля.

На современных автомобилях в шкиве ротора появилась обгонная муфта генератора. Она позволяет существенно продлить срок службы этого устройства и его приводного ремня. При разгоне и торможении, на холостом ходу, двигатель работает под различными нагрузками, поэтому частота вращения коленчатого вала будет отличаться. Если он резко замедляется, то вал генератора будет по инерции пытаться вращаться с прежней скоростью, что приведет к рывку на ремне и негативно скажется на механическом состоянии всей системы. При постоянном повторении такой ситуации ремень очень скоро, как правило, через 20 тыс. км, просто разорвется.

Обгонная муфта в шкиве генератора состоит и внутренней и внешней обоймы. Внешняя присоединена через ремень к коленвалу, а внутренняя – к валу ротора. В момент резкого замедления вала она проскальзывает и ротор продолжает вращаться по инерции, в то же время подклинивающие элементы не дают ей проскальзывать, когда частота вращения вала увеличивается. В этом устройство и принцип действия генератора постоянного тока на автомобиле схожи с обычным велосипедом, когда при вращении педалей заднее колесо раскручивается, а при их остановке продолжает вращаться по инерции. Теперь ремни генераторов ходят по 100 тыс. км и более.

Реле регулятора напряжения

Интегральный регулятор напряжения необходим, чтобы в бортовую сеть подавалось напряжение, соответствующее ее номинальным параметрам. Устройство простейшего генератора таково, что при увеличении частоты вращения скорость изменения магнитного потока ротора пропорционально увеличивается, как и выходное напряжение. Если этим процессом не управлять, то напряжение достигнет той величины, при которой все бортовые системы выйдут из строя.

Принцип работы реле регулятора генератора состоит в том, что при увеличении частоты вращения статора, оно через специальный датчик, присоединенный к цепи статора, отслеживает опасное увеличение напряжения. При помощи механической или электронной системы управления контактами, реле уменьшает ток, подаваемый на обмотку ротора, в результате чего увеличение частоты компенсируется снижением силы магнитного поля, и значение напряжения остается в норме.

Видео: Как работает генератор простыми словами

Заключение

Устройство и принцип работы автомобильного генератора практически не отличается от других установок подобного типа, кроме наличия диодного моста, выравнивающего переменное напряжение. Кроме того, на крупных установках требуется дополнительное устройство, которое называется возбудитель генератора.

Среди распространенных поломок этого устройства – обрыв ремня, о чем просигнализирует индикатор разрядки аккумулятора, который будет гореть при движении. Чтобы избежать этой проблемы, требуется периодически проверять его натяжку, для чего нужно просто нажать на ремень и посмотреть в инструкции по эксплуатации, на сколько миллиметров он должен вжиматься.

Иногда из строя выходят щетки или реле регулятора, которые меняются единым узлом. Если при работающем моторе отключить клемму аккумулятора, высок риск выхода из строя (пробой) диодного моста, который тоже нужно будет заменить.
