Трехуровневый регулятор напряжения на генератор

Самостоятельно проверяем регулятор напряжения генератора на ВАЗ 2107

Иногда аккумуляторная батарея ВАЗ 2107 по каким-то причинам перестаёт заряжаться, или заряжается очень слабо. Перебрав массу вариантов, автовладелец рано или поздно добирается и до регулятора напряжения на генераторе ВАЗ 2107. Можно ли проверить исправность этого устройства, не обращаясь в автосервис? Можно! Попробуем разобраться, как это делается.

Назначение регулятора напряжения

О назначении регулятора напряжения нетрудно догадаться из названия этого устройства. Задача регулятора — поддерживать силу тока, идущего с генератора, на таком уровне, чтобы напряжение, вырабатываемое тем же генератором, всегда держалось в заданных пределах.

При этом оно не должно зависеть от скорости вращения генератора. И потребляемый автомобилем ток тоже не должен оказывать влияние на напряжение, создаваемое автомобильным генератором. За выполнение всех этих задач на автомобиле ВАЗ 2107 и отвечает регулятор напряжения генератора.

Разновидности и расположение регуляторов напряжения

Как известно, автомобиль ВАЗ 2107 начали выпускать очень давно. И в разные годы на него устанавливались не только разные двигатели, но и разные регуляторы напряжения. На самых ранних моделях реле-регуляторы были внешними. На более поздних «семёрках» регуляторы были внутренними трёхуровневыми. Рассмотрим эти устройства подробнее.

Внешний регулятор напряжения ВАЗ 2107

Именно внешний регулятор напряжения многие автомобилисты по старинке называют «реле-регулятор». Сегодня внешние регуляторы напряжения можно увидеть лишь на очень старых «семёрках», выпускавшихся до 1995 года. На этих автомобилях устанавливался старый генератор модели 37.3701, который и комплектовался внешними реле.

Располагался внешний регулятор под капотом автомобиля, он крепился на левой передней колёсной арке машины. Как правило, внешние реле были сделаны на базе единого полупроводника, хотя после 1998 года на некоторых ВАЗ 2107 встречались внешние регуляторы, выполненные на общей печатной плате.

У внешних реле были определённые достоинства:

заменить внешний регулятор было достаточно просто. Он держался всего на двух болтах, добраться до которых не составляло труда. Единственная ошибка, которую мог допустить новичок при замене этого устройства — это перепутать местами клеммы 15 и 67 (они на регуляторе располагаются рядом);
стоимость внешнего регулятора была вполне демократичной, а продавались они практически во всех автомагазинах.

Разумеется, у устройства были и недостатки:

громоздкая конструкция. По сравнению с более поздними электронными регуляторами внешнее реле кажется очень крупным и занимает слишком большой объём подкапотного пространства;
низкая надёжность. Внешние вазовские регуляторы никогда не отличались высоким качеством. Трудно сказать, чем это обусловлено: низким качеством отдельных комплектующих или плохим качеством сборки самого устройства. Но факт остаётся фактом.

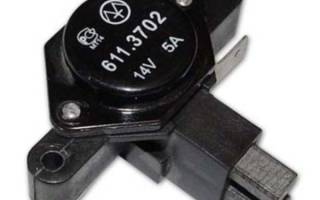

Внутренний трёхуровневый регулятор напряжения

Внутренние трёхуровневые регуляторы напряжения начали устанавливать на ВАЗ 2107 начиная с 1999 года.

Эти компактные электронные устройства встраивались непосредственно в автомобильные генераторы.

Такое техническое решение имело свои плюсы:

компактные размеры. На смену полупроводникам пришла электроника, так что теперь регулятор напряжения умещался на ладони;
надёжность. Всё просто: ломаться в электронных устройствах особо нечему. Единственная причина, из-за которой мог сгореть трёхуровневый регулятор — это короткое замыкание в бортовой сети.

Недостатки тоже имеются:

сложность замены. Если с внешними регуляторами особых проблем не было, то для замены внутреннего реле автовладельцу вначале надо добраться до генератора. Для этого ему придётся снять воздушный фильтр и пару воздуховодов, что требует терпения и времени;
сложность приобретения. Как известно, ВАЗ 2107 давно снят с производства. Так что достать новые комплектующие на «семёрку» с каждым годом становится всё сложнее. Разумеется, это правило распространяется не на все детали. Но внутренние трёхуровневые регуляторы напряжения для ВАЗ 2107 как раз входят в число деталей, найти которые сегодня не так-то просто.

Демонтаж и проверка регуляторов напряжения на ВАЗ 2107

Сначала определимся с инструментами и приборами, которые потребуются для работы. Вот они:

бытовой мультиметр;
рожковый ключ на 10;
отвёртка плоская;
отвёртка крестовая.

Последовательность работы

Если у водителя возникли подозрения о поломке регулятора напряжения, то первое, что он должен сделать — проверить напряжение, выдаваемое аккумулятором.

Если оно упало ниже 13 вольт (или наоборот, повысилось выше 14 вольт), то это говорит о поломке регулятора.

Видео: проверяем регулятор напряжения на ВАЗ 2107

Как и любое другое устройство, регулятор напряжения может сломаться внезапно. А особенно тяжело водителю приходится, если поломка случается далеко от дома. Удивляться тут нечему: водителей, постоянно возящих с собой запасные регуляторы, ещё поискать. Но даже в такой непростой ситуации способ добраться до дома (или до ближайшего сервисного центра) всё же есть. Но быстро доехать не получится, потому что каждый час придётся лезть под капот и снимать клеммы с регулятора напряжения. А потом с помощью подходящего куска изолированного провода замыкать плюсовую клемму аккумулятора и контакт «Ш» на регуляторе. Делается это для того, чтобы заряжающий ток не превысил отметку в 25 ампер. После этого клеммы регулятора возвращаются на место, а автомобиль заводится. На нём можно ехать минут 30, при этом следует включить максимальное количество потребителей энергии — от фар до магнитолы. А через 30 минут следует опять остановиться, и снова проделать всю вышеуказанную процедуру, так как без этого аккумулятор просто перезарядится и закипит.

Итак, проверить регулятор напряжения на ВАЗ 2107 под силу даже начинающему автолюбителю. Всё, что для этого требуется — умение пользоваться мультиметром и отвёрткой. Выполнение перечисленных выше рекомендаций позволит автовладельцу сэкономить около 500 рублей. Именно столько стоит в автосервисе проверка и замена регулятора напряжения.

Регулятор напряжения трехуровневый на ваз 2114

Трехуровневый регулятор напряжения генератора Ваз

На сегодняшний день у отечественных автомобилей существует серьезная проблема с быстрой разрядкой аккумуляторов. При этом их ресурс стремительно заканчивается, а новые модели на рынке стоят дорого. Основной причиной этого является частая смена режимов работы. В данном случае от действий водителя мало что зависит. В свою очередь, батарея постоянно требует напряжения разной величины для своего заряда.

Призван решить это проблему установленный регулятор в автомобиле. По умолчанию он стоит обычного типа с довольно простой конструкцией. В целом он является малоэффективным и со своей задачей справляется плохо. Это связано с тем, что вне зависимости от условий эксплуатации аккумулятора он подает на устройство постоянное напряжение. Однако он не способен учитывать температуру окружающей среды, скорость движения автомобиля, а также количество необходимой энергии. При этом оптимизировать весь процесс способен регулятор напряжения трехуровневый.

Читать еще: Реле генератора патриот бош

Очень часто, многие автолюбители жалуются на проблемы с автомобильным аккумулятором: то он быстро разряжается, то его заряда не хватает для полноценной работы некоторых систем транспортного средства (например, фары тускло светят), то еще что-то. В принципе, все эти претензии вполне оправданы, а значит и желание увеличить ресурс аккумуляторной батареи, сохранив при этом ее надежность – выглядит вполне логичным. Аккумулятор – не дешевое удовольствие и если ему не обеспечить надлежащий уход, то он быстро выйдет из строя, что выльется в новые материальные растраты. Однако, правильная эксплуатация не единственное фактор, влияющий на долговечность устройства, куда большее влияние на его «здоровье» оказывает резкая смена рабочих режимов автомобиля.

А дело вот в чем: штатный регулятор, в большинстве случаев, предназначен для поддержания в бортовой сети машины постоянного напряжения, но скорость движения, количество потребителей тока и температурные показатели воздуха все время меняются, что, соответственно, требует от батареи разного зарядного напряжения. С целью коррекции напряжения, а как результат и оптимизации режима заряда, был разработан трехуровневый регулятор напряжения на генераторы ваз 2010.

Исходя из отзывов, оставленных автолюбителями на различных форумах, это и правда хорошая и эффективная вещь. Так давайте сейчас вместе разберемся, какие конкретно функции выполняет трехуровневый регулятор и чем он обязан столь положительным характеристикам.

Главные функции трехуровневого регулятора напряжения

Для того, что бы лучше понять значение регулятора напряжения, вспомним сначала об одной детали, с которой он непосредственно взаимодействует. Мы имеем в виду автомобильный генератор, обеспечивающий преобразование механической энергии в энергию электрическую. После запуска силового агрегата (в момент поворота ключа в замке зажигания), генератор, благодаря питанию обмотки возбуждения, отдает ток в нагрузку. Вот как раз, сила тока обмотки и регулируется посредством описываемого регулятора напряжения, который выполняется либо в виде отдельного узла, либо встраивается в щеточный узел самого генератора.

В большинстве современных генераторных устройств, питание регулятора напряжения происходит от отдельной секции выпрямителя, а привод ротора осуществляется от коленчатого вала посредством шкива. Электромагнитное поле, создаваемое обмоткой возбуждения, индуцирует электроток в фазовых обмотках статора. Из-за того, что частоты вращения мотора нестабильны, а изменения нагрузки имеют скачкообразную природу, стабилизация выходного напряжения генератора просто необходима. Тут и задействуется регулятор напряжения, который изменяет силу тока возбуждения генератора.

При работающем генераторе и исправном состоянии регулятора, напряжение должно поддерживаться на уровне от 13,8 до 14,2 Вольт. Именно такое значение является необходимым для того, что бы ток заряда проходил через аккумулятор. Однако, помимо этого, нужно еще обеспечить определенное превышение электрохимического потенциала всех пластин банок, иначе зарядка аккумулятора выполняться не будет.

В последнее время, вместо стандартных регуляторов напряжения, все чаще встречаются трехуровневые модели “СОВЕТ”, которые организовывают оптимальные условия для заряда аккумуляторной батареи, учитывая ее состояние и температуру окружающей среды, а также регулируют широкие диапазоны напряжения зарядки. Само собой разумеется, что применение таких устройств существенно продлевает срок службы автомобильного аккумулятора и помогает предотвратить появление возможных проблем в его работе.

Исходя из типа генератора, установленного на транспортное средство, регуляторы напряжения могут поставляться в комплекте с соответствующим щеточным узлом, либо с установочным корпусом интегрального регулятора и проводом для соединения.

Несмотря на то, что имеющийся в генераторе регулятор напряжения обладает термокомпенсацией с отрицательным значением (при понижении температуры воздуха регулируемое напряжение увеличивается, а при повышении – уменьшается), на самом деле, он не способен отслеживать температурные показатели воздуха вне устройства генератора, так как его внутренняя температура быстро достигает высоких показателей, иногда даже превышая +100 ?С.

Более того, включение дополнительных нагрузок (потребителей), таких как система обогрева стекол, фар или печки, вызывает ускоренный разряд аккумуляторной батареи даже при работающем моторе и исправном штатном регуляторе. Все эти проблемы можно решить одним махом, стоит только установить трехуровневый вариант регулятора напряжения.

Наибольшей популярностью такие устройства пользуются у владельцев отечественной марки ВАЗ, автомобили которых старше 10 поколения (2106, 2107, 2108, 2109, и те же самары 2114, 2115 у которых тусклые фары, которые благодаря регулятору засияют). Благодаря такому нехитрому приспособлению, эффективность работы бортовой системы существенно увеличивается: улучшается освещение, качество работы печки и обогрева заднего стекла. В зимнее время года, когда автомобилю необходим дополнительный обогрев, регуляторы напряжения наиболее актуальны, ведь низкая температура сильно снижает емкостные характеристики аккумуляторной батареи.

Отзывы

Десятки тысяч регуляторов трехуровневого типа уже успешно используются на различных транспортных средствах, доказав их владельцам свою эффективность и надежность. Вот, к примеру, мнение одного из них, которое было выражено на каком-то форуме для автолюбителей: «Установив ТРН (трехфазный регулятор напряжения), все имеющиеся «болячки» пропали, а именно:

«сигналка» с утра стала лучше открываться (раньше при морозе, приходилось использовать линейку);
стали ярче светить фонари ближнего и дальнего света; также, повысилась яркость всех имеющихся в салоне лампочек;
при включении печки в первое положение, поток исходящего из нее воздуха чуть ли не сдувает пассажиров и водителя; стеклоподъемники начали работать шустрее;
аккумулятор всегда заряжен, а двигатель по утрам заводиться с первого раза». Конечно, есть и отрицательные отзывы, но все-таки, в большинстве случаев, трехуровневый регулятор напряжения пользуется симпатией автовладельцев.

Как работает трехуровневый регулятор напряжения?

И так, мы уже выяснили, что трехуровневые регуляторы напряжения, вместе со всем установочным комплектом, предназначаются для автоматического поддерживания напряжения на зажимах автомобильного генератора переменного тока. Такие устройства монтируются на транспортные средства, обмотка генераторов которых включается в плюсовую цепь. Кроме того, существует еще один тип трехуровневого регулятора, в комплект которого, кроме стандартных составляющих, входит также набор щеток или интегральный блок с проводкой. Сам регулятор монтируется непосредственно на борт машины, а щеточный узел (или панель с проводкой) – в генератор.

Наиболее современные и «продвинутые» модели таких регуляторов обладают функцией безопасного старта. Так как ток в обмотках возбуждения соответствует значению в 5 Ампер или даже выше, то при пуске мотора такой уровень электропотребления приводит к существенному снижению мощности. В устройство регулятора включается собственный полупроводниковый ключ, отключающий обмотки генератора в случае отсутствия стабильного напряжения на выходе.

Читать еще: Щетки генератора ваз 2107 инжектор цена

Электронная конфигурация данного вида регуляторов, имеет тумблерный выключатель трехпозиционного уровня, предназначенный для настройки требуемых параметров сети автомобиля. Переключение уровней выполняется с помощью встроенного в регулятор трехпозиционного тумблера, соответственно со следующими условиями использования автомобиля:

Уровень «min» – соответствует 13,6 Вольта и применяется для работы в условиях высоких температур окружающей среды (больше +20оС ), или при «тяжелой» эксплуатации автомобиля (городские пробки, длительные подъемы в горной местности и т.д.);

Уровень «норма» (среднее положение переключателя) соответствует показателю в 14,2 Вольта и предусматривает использование транспортного средства при окружающей температуре от 0?С до 20?С;

Уровень «max» (14,7 Вольта) – рассчитан на работу в условиях отрицательных температур окружающей среды; при необходимости подзарядки сильно разряженного аккумулятора, что вызвано подключением различных потребителей тока (телевизор, магнитола и т.д.) при неработающем моторе; после длительной стоянки.

Главной отличительной чертой трехуровневого генератора есть наличие нового реле. Его работоспособность и качество значительно выше, чем у стандартной детали, что позволяет трехуровневому регулятору делать напряжение более стабильным, защищая всю электрическую систему автомобиля от резких перепадов в сети.

Мнение о регуляторах “Энергомаш” для ВАЗ-2110

Трехуровневый регулятор напряжения (ВАЗ-2110) хорошо подходит для водителей, которые используют автомобиль в тяжелых условиях. В данном случае есть возможность длительное время передвигаться на подъеме в гору. Также повышается эффективность в жаркое время года. В результате заводить автомобиль становится гораздо проще. При этом аккумулятор остается заряженным полностью очень длительное время. Минимум регулятор “Энергомаш” для ВАЗ-2110 способен выдавать напряжение на уровне 13.6 В. В свою очередь, на максимуме выдерживается 14.7 В. Как и предыдущая модель, данный регулятор является довольно компактным. Номинальный ток он выдерживает 5 А, а стоит это устройство на рынке примерно 450-600 руб.

СТОИТ ЛИ ДЕЛАТЬ РЕГУЛЯТОР САМОСТОЯТЕЛЬНО

Если вы плохо знакомы с электроникой, тогда осуществить подобную затею будет достаточно сложно.

Как мы уже упоминали ранее, главным элементом схемы является некое количество диодов. Поиск трехступенчатых переключателей для них достаточно проблематичен. Помимо этого, нужно правильно рассчитать и поставить радиаторы для охлаждения. В ином случае значительно повышается риск перегорания диодов.

В процессе разработки регулятора понадобятся длинные провода, потому что подключение осуществляется непосредственно к прибору через крышку.

Дополнительно понадобится сделать или найти подходящий корпус из пластика для такого оборудования. Все внутренности должны быть надежно закреплены внутри устройства.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Трехуровневый регулятор напряжения для ВАЗ-2110

Отечественные автомобили обладают серьезной проблемой быстрой разрядки АКБ. Нестабильный режим работы батареи приводит к стремительной потере ресурса, а купить сегодня качественный аккумулятор – это удовольствие не из дешевых.

Основным провокатором быстрого выхода из строя аккумуляторов является частая смена режимов работы и от водителя транспортного средства мало что зависит. Батарея, в свою очередь, требует напряжение разной величины для осуществления зарядки.

Чтобы решить данную проблему, на помощь приходит регулятор. Стандартное устройство, установленное по умолчанию, плохо справляется со своими обязанностями, потому как в схеме применена очень простая конструкция, подающая только постоянное напряжение. Недостатком такого регулятора является то, что он не учитывает скорость движения ТС, объем нужной энергии и температуру окружающей среды.

Оптимизировать все эти процессы может трехуровневый регулятор напряжения.

В чем заключается преимущество трехфазных регуляторов

Главным плюсом таких устройств является возможность сохранить ресурс АКБ автомобиля. Это очень важно для любого водителя. На этом список выгод не заканчивается:

Исключается проблема с разогревом.
В морозы двигатель быстрее будет заводиться.
Исчезают проблемы с сигнализацией, что довольно часто случается у владельцев ТС. Особенно такие неожиданности случаются зимой.
Увеличивается мощность светового излучения ламп. Обзорность улучшиться как при ближнем, так и при дальнем свете.
Регулятор также может повлиять на работу отопительной системы автомобиля. Среди опытных водителей устоялось мнение, что печка работает куда лучше при полностью заряженном АКБ.
Некоторые автолюбители отмечали, что с работоспособным аккумулятором быстрее работают стеклоподъемники.

Как видите, качественный аккумулятор с доустановленным трехуровневым регулятором способен избавить вас от большого количества проблем.

Что потребуется для монтажа устройства на ВАЗ-2110

Изначально необходимо внимательно изучить комплектацию регулятора. Обычно это инструкция, прибор и соединительные провода с держателями, которые потребуются для фиксации корпуса.

Перед монтажом позаботьтесь о наличии под рукой рожково-накидного ключа и отвертки накрест. Дополнительно не помешает нож и тестер для проверки напряжения. Зажим клемм выполняется при помощи щипцов или возьмите плоскогубцы.

Процесс подключения регулятора

Перед началом монтажных работ отсоедините минусовые клеммы с аккумулятора. Важно полностью скрутить ее с АКБ.

Далее откручивается гайка генератора при помощи соответствующего ключа. Для получения доступа к кожуху снимается колодка, которая обычно крепится на трех защелках. Для отсоединения нужно немного поддеть колодку с краю. Далее кожух должен легко сниматься.

Следующим шагом идет выкрутка винтов, но предварительно убедитесь, что штекер полностью демонтирован. Далее снимается гайка, торцы которой следует хорошо обработать напильником. Это нужно для того, чтобы улучшить контакт диодного моста с втулкой. Щеткодержатель монтируется на место регулятора. Важно в процессе установки позаботиться о его уплотнении, чтобы надежнее зафиксировать прибор.

Следующим этапом идет обратный монтаж пластикового кожуха на его место и можно начинать укладывать провод регулятора. Все делайте аккуратно и учитывайте размещение основной проводки машины.

Чтобы провода не болтались – закрепите их пластиковыми хомутиками.

Только по завершении всех вышерассмотренных действий осуществляется монтаж самого прибора. Контакт с массой должен быть надежным. Нередко для этого применяется шунт, который позволяет скрепить корпуса регулятора и генератора намного лучше.

Как только устройство было подключено, необходимо прикрутить другие провода из комплекта. По завершении всех монтажных работ следует проверка работоспособности устройства. Важно загрузить аккумулятор на полную – включайте печку, магнитолу, фары и так далее.

Схема стандартного регулятора

Традиционная схема регулятора напряжения предполагает наличие различных диодов. Рабочие характеристики элементов могут значительно отличаться. Все потому, что часто происходит резкая смена уровня напряжения в системе. Помимо этого, следует учитывать силу тока.

Читать еще: Перезаряд генератора pd типа причины

Регуляторы нередко обладают радиаторами, которые предназначены для охлаждения диодов. Управление устройством осуществляется при помощи тумблера. Для замыкания цепи используется планка электропривода.

Стоит ли делать регулятор самостоятельно

Если вы плохо знакомы с электроникой, тогда осуществить подобную затею будет достаточно сложно.

Регулятор «Энергомаш» для ВАЗ-2110

Трехуровневый регулятор напряжения от «Энергомаш» на автомобили ВАЗ-2110 практически идеально подходит для тех водителей, которые ездят в тяжелых эксплуатационных условиях.

В таком случае появляется возможность длительного подъема в гору. При жаркой погоде значительно повышается эффективность работы аккумулятора.

Старт двигателя становится намного проще, а сам АКБ остается заряженным достаточно долго. Минимально выдаваемое напряжение рассматриваемым регулятором – 13.6 В, максимум – 14.7. Само устройство достаточно компактно. Схема способна выдержать силу тока до 5 Ампер.

Стоимость регулятора «Энергомаш» для ВАЗ-2110 составляет примерно 345 рублей.

Подводя итог, отметим, что замена стандартного регулятора напряжения на автомобилях ВАЗ-2110 и не только дает достаточно много преимуществ. Все достоинства мы рассмотрели в данной статье и в конце отметили достойную модель оборудования производства «Энергомаш».

Установка регулятора не представляет собой ничего сложного, поэтому все работы по монтажу прибора сможет выполнить автомобилист с любым уровнем технической подготовки.

Трехуровневый регулятор напряжения Ваз 2110

Тенденции автомобильной инженерии крутятся вокруг электротяги: автомобилей, которые работают на электричестве, все активнее. Только смутно верится, что все мы одним махом пересядем на электромобили. Там же все держится на аккумуляторе, а мы пока что и со стартерной батареей справиться не можем. Для этого и придумывают все новые устройства, которые продлевают ей жизнь. Одним из таких допов стало реле зарядного напряжения с тремя ступенями.

Содержание:

Недостатки электрооборудования ВАЗ 2110

Откуда, собственно, исходят все претензии к АКБ? Хороший ухоженный аккумулятор прослужит пять-семь долгих зим и никаких вопросов к нему не возникнет, если правильно его заряжать, правильно разряжать и хоть немного следить за его состоянием. В случае, когда АКБ заряжается прямо на борту автомобиля, что чаще всего и происходит, зарядный ток сильно зависит от количества потребителей на борту.

Чем их больше, тем скупее становится генератор и уделяет АКБ все меньше внимания. Ему же нужно прокормить прожорливые противотуманки, мощную аудиосистему, дополнительные средства комфорта, холодильники, обогреватели стекол, зеркал и сидений, да мало ли чего еще понапридумывают тюнингеры. А генератор разработан с учетом номинального зарядного тока, не учитывая дополнительной нагрузки. В результате, батарея сидит на голодном пайке, постоянно недозаряжается, особенно зимой, пластины осыпаются и через два года изнурительной работы просится на свалку. Виним мы, конечно, аккумулятор. Только зря.

Как стабилизировать напряжение

Виноваты и мы сами, но есть определенные претензии к штатному регулятору напряжения. Не может он, бедный, учесть ту массу задач, которую мы наваливаем на его маленькую голову в процессе улучшения автомобиля и довешивания разных приборов. Появилось свежее решение, особенно актуальное в автомобилях ВАЗ десятого семейства и выше. Не потому что именно эти автомобили чаще всего напичканы дополнительными устройствами, а потому что сконструирован генератор и реле-регулятор впритык к номинальному потреблению тока.

Трехуровневый регулятор напряжения ВАЗ 2110 работает в тесной связке с генератором. Не нужно напоминать, что генератор вырабатывает электрический постоянный ток непостоянного номинала. То есть, чем выше обороты двигателя, тем большее напряжение на выходе выдавал бы генератор, а это не всем приборам полезно. Не было бы регулятора напряжения, оно скакало бы в бортовой сети от 10 до 16 вольт и выше, а это неприемлемо для большинства приборов и устройств.

Применение трехуровневого регулятора напряжения

Для этого и установлен регулятор напряжения. В тонкости мы вдаваться не станем, но реле завязано с щеточным узлом и регулирует выходное напряжения путем ограничения и стабилизации токов обмотки генератора. Нормальная работа реле-регулятора на ВАЗ 2110 предполагает наличие 13-14 вольт на выходе и этого вполне достаточно аккумулятору для нормальной подзарядки в рабочем режиме.

Достаточно, если не довешивать дополнительных потребителей электричества. Это явный промах инженеров, хотя скорее всего, они пользуются конструкцией генератора полувековой давности, когда самым мощным потребителем на борту мог быть разве что магнитофон с кассетами. Именно в этот момент на сцену должны выйти трехуровневые регуляторы напряжения и предложить свою помощь.

Принцип работы устройства

Трехуровневые регуляторы способны выполнить практические любые условия, которые необходимы АКБ для качественной зарядки, причем общее напряжение сети не падает, а только стабилизируется. Сложного в его устройстве нет ничего, поскольку это тот же регулятор, только три штуки, с особым электронным механизмом управления, который может учитывать очень важные вещи:

Состояние аккумулятора.
Уровень его заряда.
Нагрузку на аккумулятор.
Температуру окружающей среды.
Количество оборотов двигателя.

Исходя из этих данных, устройство может самостоятельно устанавливать оптимальное зарядное напряжение для АКБ, не обделяя других потребителей, что очень важно зимой и в темноте.

Режимы работы регулятора ВАЗ 2110

Поскольку устройство имеет трехуровневую схему, то градаций должно быть три:

минимальное напряжение, которое поддерживает регулятор составляет 13,6 В, это применимо к
сложным условиям эксплуатации при высокой температуре воздуха;
нормальный режим стабилизирует напряжение на уровне 14,3 В;
максимальный — это напряжение не менее 14,7 В для работы в условиях нагрузок при низких температурах воздуха.

Установка трехуровневого реле проводится быстро и без проблем и не сложнее замены щеток. Инструкция, которой комплектуется устройство, подробно объясняет каждый шаг, включая коммутацию. Цена трехуровневого регулятора для ВАЗ 2110 составляет не более 350 рублей в зависимости от производителя.

Таким образом, взвесив все за и против устройства, можно за небольшие деньги значительно продлить жизнь аккумулятору и стабилизировать работу электрооборудования в автомобиле. Удачных всем дорог и стабильного напряжения в сети!
