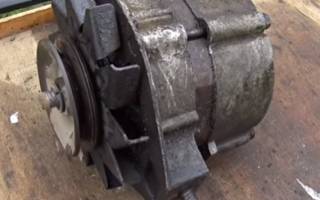

Генератор ВАЗ 2101

Здравствуйте, дорогие читатели, сегодня расскажем вам о возможных поломках в генераторе ВАЗ 2101, а также о том, как их устранить. Также рассмотрим схемы подключения генератора «копейки».

Схема подключения проводов генератора ВАЗ 2101

Что бы правильно подключить генератор нам нужно знать схему подключения проводов. Давайте рассмотрим подробнее. Подключается генератор по однопроводной схеме, поэтому вы легко это сделаете своими руками.

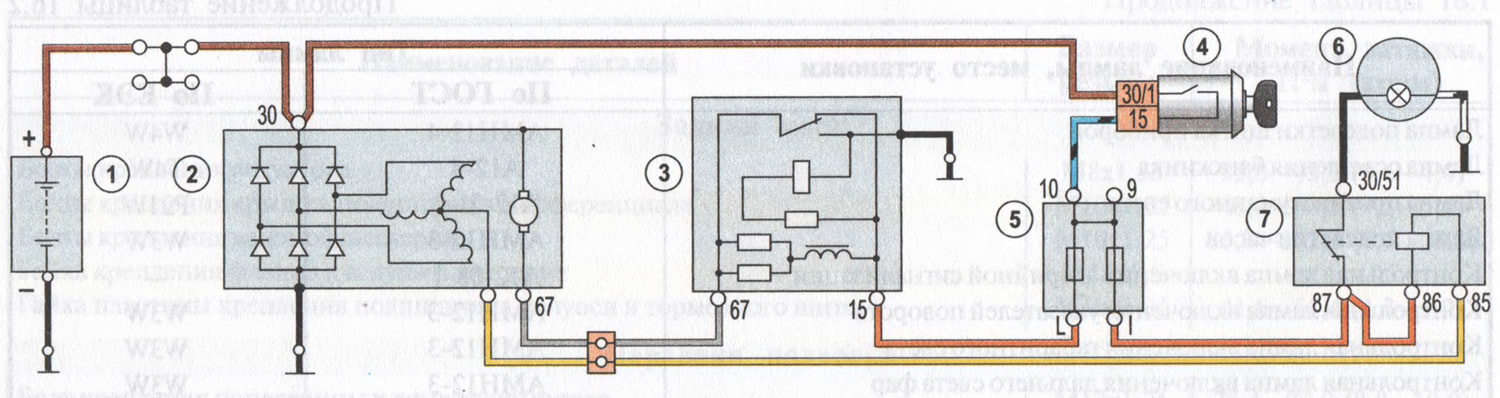

СХЕМА ПОДКЛЮЧЕНИЯ ГЕНЕРАТОРА ВАЗ 2101

Расшифровка схемы генератора:

АКБ
Обмотка возбуждения
Корпус генератора
Обмотки ротора
Выпрямительный мост (диодный мост)
Регулятор напряжения
Резистор для снижения напряжения
Второй резистор для снижения напряжения
Обмотка регулятора рабочая
Замок включения зажигания
Блок предохранителей
Лампа контроля зарядки АКБ
Реле зарядки

Обозначение разноцветных проводов:

ЖЕЛТЫЙ — провод, который идет на контрольную лампу на приборной панели;
СЕРЫЙ ТОЛСТЫЙ — провод, который идет на щетки от реле регулятора;
СЕРЫЙ ТОНКИЙ — провод, который подключается к реле;
ОРАНЖЕВЫЙ — провод, который служит как дополнительный и зачастую соединяется с серым тонким.

Замена и установка генератора ВАЗ 2101

При поломке порой необходимо купить новый генератор и заменить. Для установки нового генератора вам понадобятся ключи или же головки на «10»,»13″,»17″,»19″.

Порядок замены генератора:

Откручиваем регулировочную гайку

После этого нужно подвинуть генератор так, чтобы натяжение ремня ослабло, и его можно было снять, после чего отсоединить клемму.

Дальше нужно открутить гайку крепления плюсового провода ключом на 10 и снять клемму.

Затем головкой на 19 открутить болт, которым крепится сам генератор, вынуть его из крепления и снять генератор.

Откручиваем болт крепления генератора ВАЗ

Чтобы поставить новый генератор, нужно выполнить все действия в обратной последовательности.

Как снять генератор ВАЗ классика. Видео

Ремень генератора ВАЗ 2101

Довольно часто на генераторе рвется или деформируется (тянется) ремень, поэтому очень важно знать, как можно заменить его самостоятельно в любой, даже экстренной ситуации.

Замена ремня генератора ВАЗ 2101

Процедура замена ремня практически такая же как и при замене самого генератора. Но при этом сам генератор снимать не нужно.

Порядок замены ремня:

Первым делом нужно снять аккумулятор, после чего немного открутить гайку, с помощью которой генератор крепится к регулировочной планке, но нужно лишь ослабить ее, а не откручивать!
Далее двигаем генератор до упора к двигателю, снимаем старый ремень и приступаем к надеванию нового.
Сначала надеваем его на коленвал и шкив генератора, затем немного накидываем на шкив помпы, продвигаем его до полного одевания.
Теперь нужно затянуть его, опуская генератор в противоположную сторону от двигателя. При нужном натяжении прогиб не должен превышать 10 мм.
Затягиваем гайку.
Ставим аккумулятор.

Размер ремня генератора ВАЗ 2101

На классику есть ремни двух типов (ширина*толщина*длина):

10*8*944
10*80*938

Щетки генератора ВАЗ 2101. Замена

Замена щеток генератора является простой, и справиться с ней может каждый. Для того чтобы произвести замену вам понадобится лишь один инструмент — крестовая отвертка:

Откручиваем болт крепления щеток генератора ВАЗ
Затем вынуть их из посадочного места.

Щетки генератора ВАЗ

Далее нужно проверить выступ, он называется их рабочею площадью щетки по высоте, важно, чтобы он был не менее 12мм, иначе щетки необходимо заменить, еще посмотреть на равномерность износа.

Если вы обнаружили износ, то данную деталь вы можете легко купить приблизительно за 50 рублей и заменить. Она продается во многих магазинах.

После, нужно установить все детали обратно.

Реле генератора ВАЗ 2101. Схема подключения

Если у Вас генератор без реле регулятора, то в принципе вы можете поставить внешний реле регулятор.

Схема подключения внешнего реле генератора:

ВАЖНО! Не путайте клемы 67 и 15 на реле-регуляторе. На 67 идет провод от генератора, а от 15 на предохранители

Подшипники генератора ВАЗ 2101. Замена

Иногда сам генератор ВАЗ вполне в работоспособном состоянии и выполняет свою прямую функцию — обеспечение авто электропитанием и зарядку аккумулятора. И когда выходят из строя подшипники, не обязательно покупать новый генератор. Можно просто заменить подшипники.

Порядок замены подшипников генератора:

Откручиваем гайку крепления шкива генератора ВАЗ
С помощью съемника вы должны спрессовать шкив с вала ротора, затем вынуть шпонку шкива и снять заднюю крышку вместе со статором.

Разбираем статор и ротор

Далее вынимаете ротор в сборе с задним подшипником из передней крышки.

Отворачиваете гайки крепления крышек переднего подшипника, опиливая концы винтов.

Откручиваем гайки крепления крышки переднего подшипника генератора ВАЗ

Затем снимаете винты, крышки переднего подшипника и выпрессовываете его с помощью оправки.

Для выпрессовки заднего подшипника на валу нужен двупалый съемник подшипника на валу с неширокими лапками, иначе они просто не влезут.

Из крышки подшипник выпрессовывается головкой на 27.

Перед тем, как выбить ротор из подшипника, нужно все обильно смазать «вдшкой». Нельзя стучать молотком по гайке на валу или по голому валу иначе испортится резьба. Желательно стучать через какую-то проставку, например деревяшку.

Подшипник в крышку нужно запрессовать по внешней обойме, а на вал по внутренней, поскольку подшипник закрыт двумя планками на заклепках, которые нужно спилить.

Читать еще: Тосол попал на генератор пропала зарядка

Запрессовываем подшипник в крышку генератора

Для сборки надо взять новые болты и гайки, законтрогаить их, после чего приступить к сборке.

Схема зарядки ВАЗ 2106

В этой статье рассмотрена схема зарядки ВАЗ 2106 (ВАЗ-2101- ВАЗ-2103, ВАЗ-2106, ВАЗ-2121 (кроме инжекторных)и их модификациях).

Схема зарядки ВАЗ 2106 состав оборудования.

Схема зарядки ВАЗ 2106 автомобилей включает в себя выносной регулятор напряжения, генератор, реле контрольной лампы зарядки и лампы контроля заряда аккумуляторной батареи, расположенной на панели приборов.

Генератор.

На автомобилях применяется генератор переменного тока со всторенным выпрямителем. Привод генератора осуществляется моноклиновым ремнём от шкива коленвала.

Реле регулятор.

Реле регулятор напряжения обеспечивает поддержание напряжения, вырабатываемое генератором в пределах 13,5 – 14,5В. и находится в подкапотном пространстве на левом крыле. На старых моделях регулятор напряжения применялся магнитоконтактного типа. Регулирование напряжения в этом реле осуществлялось за счёт замыкания и размыкания контактов электромагнитного реле при повышении и понижении напряжения. В настоящее время в качестве регулятора применяется электронное реле, которое полностью взаимозаменяемо со старым. Но применение электронного реле в отличие от контактного не допускает снятие клемм с аккумулятора на заведённом двигателе. Это может привести к резкому скачку напряжения и выходу из строя регулятора и других электронных устройств. Для проверки исправности схемы и наличия заряда необходимо использовать вольтметр.

Реле контрольной лампы.

Схема зарядки ВАЗ 2106 включает в себя реле контрольной лампы заряда типа РС-702 обеспечивает включение и выключение сигнальной лампы на панели приборов, что свидетельствует о наличии или отсутствии заряда и исправности генератора. Расположено реле на правом крыле в подкапотном пространстве. Конструкция реле такая же, как и обыкновенного электромагнитного реле. Контакты реле нормально замкнуты, то есть контакты замкнуты при отсутствии питания на катушке. Один конец катушки которого подключается к плюсу аккумуляторной батареи через замок зажигания, а второй к выводу фазы генератора. Один из контактов реле также подключён к плюсу через замок зажигания, практически он соединён с соответствующим выводом катушки, а второй к контрольной лампе.

При включении зажигания получает питание электромагнитная катушка реле, но катушка не соединена с минусом и по этому по ней не проходит ток и якорь к сердечнику не притягивается. При этом контакты реле остаются замкнутыми, что приводит к загоранию контрольной лампы на панели приборов. При работе генератора на статорной обмотке появляется переменное напряжение. На концах катушки появится разность потенциалов, по ней начнёт протекать ток. Когда значение напряжения будет около 7,5В, силы магнитного потока электромагнита будет достаточно для притягивания якоря и размыкания контактов.

Схема зарядки ВАЗ 2106 принцип работы.

Рассмотрим работу цепи схемы зарядки ВАЗ 2106. При включении зажигания получает питание вывод 15 регулятора напряжения через предохранитель «обмотка возбуждения генератора». Потом с вывода 67 регулятора питание проступает на плюсовую щётку генератора, через обмотку возбуждения (обмотку якоря) на минусовую щётку и массу. При этом через обмотку якоря будет протекать электрический ток. В обмотке появится магнитное поле, которое намагничивает обкладки якоря с зубцами. При вращении якоря зубцы вращаются внутри статорной обмотки наводя в ней переменное магнитное поле и что приводит к появлению переменного тока. Как найти неисправность написано в следующей статье «Нет зарядки ВАЗ 2106».

Пошаговая инструкция подключения генератора на ВАЗ-2106

Генератор – это специальный прибор, производящий в процессе движения автомобиля электричество для его же бортовой сети. Ток, в случае с ВАЗ-2106, выдается переменный, напряжением 12 вольт. Выход из строя этого узла чреват многими неприятностями. В этом случае работа оборудования будет обеспечиваться только аккумулятором, чей ресурс довольно ограничен. Отказавший генератор или другие элементы, задействованные в его рабочей схеме, следует отремонтировать или заменить на новые. Как исправить поломки, расскажем далее.

Схема подключения

Как показывает практика, генератор модели 2106 является очень надежным узлом, способным безотказно служить десятилетиями, если не допускать его перегрузки. Также для продления эксплуатационной пригодности следует регулярно:

заниматься профилактикой;
производить замену щеток;
не допускать ослабления, и тем более разрыва передаточного ремня.

Принципиальная схема дает представление о том, как осуществляется подключение устройства. Она, как нетрудно убедиться, чрезвычайно проста и особо не нуждается в объяснении.

Сам генератор 2106 состоит из следующих элементов:

статора – неподвижной обмотки;
ротора – вертящегося якоря, получающего импульс от коленвала и возбуждающего статическое электричество;
щеток – они передают напряжение ротору;
крышек (передней и задней) с подшипниками и крепежами;
конденсатора отсекающего переменную составляющую генерируемого тока.

Также в цепи установлены:

диодный мостик;
регулятор напряжения (он располагается под капотом);
шкив, который вращается приводным ремнем.

Признаки неисправности

Самый первый признак ненадлежащего функционирования цепи генерирующего устройства ВАЗ-2106 – это периодическое включение лампочки сигнализирующей о зарядке батареи. Причин здесь существует несколько.

Поиск неисправности осуществляют в таком порядке (принцип – от простого к сложному):

предохранители;
реле-регулятор и контрольное, отвечающее за работу вышеназванной лампы;
генератор.

В последнем чаще всего происходят такие поломки:

износ щеток;
отказ диодного моста;
отсутствие контакта на клемме подключения входа или выхода;
растяжение ремня.

На сегодняшний день основная проблема, вызывающая ускоренный износ генератора, – это его перегрузка. В результате реле-регулятор недополучает необходимое ему напряжение, а значит, не может и замкнуть контакты. В итоге на батарею перестает поступать питание, и она садится. Соответственно, загорается лампочка. Почему так происходит? Владельцы 2106 часто подключают нештатных потребителей, на обслуживание которых у генератора Г122 просто нет резерва. Речь может идти о:

мощном музыкальном центре;
системе предпускового подогрева двигателя;
телевизоре;
холодильнике;
противотуманках и пр.

Читать еще: Сопротивление датчика температуры охлаждающей жидкости ваз 2110

Необходимо понимать, что бортовая электросеть классического ВАЗ на все это не рассчитана. Чтобы напряжения хватало, рекомендуется заменить родной генератор на более сильный – Г222.

Проверка генератора

В случае с 2106-й моделью, тестирование генератора проводят без снятия узла. Перед тем как приступить к работе, необходимо отключить его от шлейфа, а также отсоединить и кабели от батареи.

Прежде всего, смотрят на диодный мостик ВАЗ-2106. Потребуется тестер, выставленный на омы – шкалу выбирают со знаком «∞». Далее выпрямитель отсоединяют от регулятора и измеряют показатели диодов. Делается это так:

на 30-й вывод ставится плюсовый щуп;
минусовый надо подключить к кожуху генератора.

На то, что элемент неисправен, указывает неподвижность стрелки, остающейся на позиции «нуль». Теперь необходимо проверить отрицательные выходы. Здесь плюс тестера следует подключить к массе машины, а минус – к корпусу генератора. Низкие показатели сопротивления говорят о пробое.

На 2106 проще всего заменить весь мостик, но если есть время и желание, то его нетрудно разобрать и поставить вместо перегоревшего диода новый. Когда выпрямитель 2106 исправен, переходите к ремню.

Замена ремня

Для удобства придется немного разобрать двигатель. Сначала полностью снимите аккумулятор. Далее отвинтите гайку, обеспечивающую фиксацию генератора на регулировочной планке. Лучше параллельно держать болт, на который она нанизана, ключом. Освобожденный узел придвиньте к блоку цилиндров.

Теперь снятие ремня 2106 производится без затруднений. Наденьте новый и сдвиньте генератор к старому месту, отрегулируйте натяжение и зафиксируйте. Нормальные показатели (усилие подается в 10 кгс) в промежутке между насосом 2106 и шкивом – до 1,5 см, коленвалом – 1,7 см. Когда требуемые величины достигнуты, производят окончательное закрепление узла, установку брызговика и АКБ. Под конец проверяют уровень напряжения, подаваемого на батарею.

Замена регулятора

Искать регулятор необходимо на брызговике, расположенном с левой стороны вашего ВАЗ. Устройство надлежит полностью демонтировать. Далее:

от него отсоединяют провода;
ставят новое реле-регулятор;
подключают к нему кабели;
фиксируют все гайками.

Замена щеток

На ВАЗ-2106 щетки служат довольно долго. О том, что они износились, говорит заметное снижение напряжения, поступающего на батарею. Дабы не допустить неприятностей, желательно их периодически осматривать. Обращайте внимание не только на степень истирания, но и наличие свободного хода в держателе. Кстати, щетки надо заменять непременно вместе с последним и только попарно.

Разборка осуществляется так:

отключите клемму с контакта 67;
выверните винт держателя;
извлеките неисправные щетки;
поставьте новый комплект;
закрутите винт;
верните на место клемму.

Проверка ротора на 2106

Чтобы убедиться в работоспособности ротора, необходимо вытащить щетки с держателем. Далее обмотку проверяют на замыкание. Полную разборку делать необязательно – на генераторе ВАЗ имеется специальное ревизионное отверстие в крышке.

Установите тестер на омы. Далее прибор подключается одним щупом к выходу обмотки ротора, а вторым – к креплению вентиляционной крыльчатки. Наличие обрыва определяется по сопротивлению, стремящемуся к бесконечности.

Замена генератора

Перед тем как начать работы, необходимо ВАЗ-2106 установить на рампу или яму. Обязательно включите ручной тормоз.

Разборка осуществляется так:

отсоедините клеммы со щеткодержателя и «нуля»;
найдите под резиновой изоляцией крепежную гайку и снимите все остальные провода;
уберите ремень.

Теперь надо открутить гайки, фиксирующие рассматриваемый в настоящей статье узел, и вытащить регулировочную планку. После остается демонтировать втулку и болт, что находятся снизу.

Затем придется снять старый генератор с ВАЗ и поставить на его место новый.

Схема Подключения Генератора Ваз 2106

Контакты реле нормально замкнуты, то есть контакты замкнуты при отсутствии питания на катушке. Содержание: Как подключить штатный генератор Г Замена генератора ВАЗ на Г Доработка генератора Г для ВАЗ Проверка работоспособности системы электропитания Электрическая схема ВАЗ Собственно говоря, если рассматривать электрическую схему ВАЗ , которую мы на всякий случай привели ниже, то выясняется, что от схемы она отличается только наличием дополнительных электроприборов, что повлекло за собой некоторые изменения.

Разбирать и устанавливать диоды отдельно довольно проблематично. Питание последней производится при помощи графитовых щеток и двух контактных колец.

Его конструкция состоит из пары щеток, изготовленных из графита, пружин, которые позволяют их крепче прижимать к кольцам на роторе, а также щеткодержателя. На задней части ротора находятся кольца, с помощью которых произведено питание обмотки.
генератор ваз

Реле регулятор напряжения находится в подкапотном пространстве. Но применение электронного реле в отличие от контактного не допускает снятие клемм с аккумулятора на заведённом двигателе.

Если имеются видимые повреждения, то рекомендуется перемотать обмотку полностью.

Они должны свободно перемещаться в щеткодержателе без усилий и перекосов. Разумеется, для их изготовления используется только специальная медная проволока.

Диагностика Как снимать и разбирать устройство на своем авто, как отремонтировать соединения? Ротор генератора: диагностика и конструкция И немного о том, как проверить генератор ВАЗ, а точнее — его подвижную часть.

Об этом мы поговорим позже, а пока познакомимся со схемой подключения генератора и его взаимосвязью с другими элементами электрооборудования ВАЗ

3. Система зарядки — 2

Читать еще: Схема подключения генератора москвич 2141

Электросхемы автомобиля ВАЗ 2106

Его конструкция состоит из пары щеток, изготовленных из графита, пружин, которые позволяют их крепче прижимать к кольцам на роторе, а также щеткодержателя. Ослабляем и демонтируем приводной ремень. Отсоединяем колодку с проводами с разъема генератора. Содержание: Как подключить штатный генератор Г Замена генератора ВАЗ на Г Доработка генератора Г для ВАЗ Проверка работоспособности системы электропитания Электрическая схема ВАЗ Собственно говоря, если рассматривать электрическую схему ВАЗ , которую мы на всякий случай привели ниже, то выясняется, что от схемы она отличается только наличием дополнительных электроприборов, что повлекло за собой некоторые изменения.

Заключение Теперь вы знаете, из каких элементов состоит генератор ВАЗ

Выглядит выпрямительный блок как большая подкова, в которую запрессованы полупроводниковые элементы.

Следовательно, происходит генерация электрической энергии. Для этого требуется, обесточив все токопотребители автомобиля, увеличить обороты мотора до 2,5 тыс.

Поэтому устанавливайте грязезащитный щиток, который предохранит ваш автомобиль от воздействия влаги.

Никакой генератор не обходится без выпрямительного блока и регулятора напряжения.

При этом через вентили протекает значительный ток, и они повреждаются. Чем он лучше штатного шестерочного?
ГЕНЕРАТОР ВАЗ 2101 ЛАМПА ЗАРЯДА АККУМУЛЯТОРА И ПРИНЦИП РАБОТЫ

Схема подключения генератора Ваз 2106

Реле регулятор.

В таких случаях проще всего заменить полностью выпрямительный блок.

Следите за контрольными лампами, и удачи на дорогах! При этом через обмотку якоря будет протекать электрический ток.

Когда значение напряжения будет около 7,5В, силы магнитного потока электромагнита будет достаточно для притягивания якоря и размыкания контактов. Чтобы произвести ремонт генератора ВАЗ , выполните следующие действия: Сначала необходимо отключить штекер от выхода 67 на узле. Регулятор напряжения и щеточный узел Но вся проблема в том, что генератор вырабатывает электричество нестабильно.

Номинальное напряжение Г соответствует напряжению типового аккумулятора ВАЗ — 12 вольт. Обмотка возбуждения, которая расположена на самом роторе, запитывается через регулятор напряжения. При этом контакты реле остаются замкнутыми, что приводит к загоранию контрольной лампы на панели приборов. Также возможен выход из строя самой лампы, но это легко проверить, установив уровень зарядного тока при помощи бортового амперметра.

Добившись необходимого натяжения, заворачиваем крепежную гайку к планке регулировки. Каждая обмотка состоит из шести последовательно соединенных катушек. Напряжение в бортовой сети ниже 13,6 В проверяется автотестером Плохо натянут ремень генератора Подтяните ремень Включено слишком много мощных потребителей электроэнергии, особенно при низких оборотах двигателя.

Если это делается с трудом, то выкручиваем нижний крепежный болт. Обратите внимание на то, что в статорной должно быть определенное сопротивление, в зависимости от модели генератора. Щеткодержатель крепится винтом на задней крышке генератора.

Но дело в том, что конструкция электрической машины совсем не рассчитана на использование такого количества потребителей. Корректное подключение генератора ВАЗ дает гарантию безаварийной и уверенной эксплуатации этого электрического агрегата транспортного средства.
Генератор ВАЗ-2107(08) подключить на 2101…2106.

Схема зарядки ВАЗ 2106 состав оборудования.

Привод генератора осуществляется моноклиновым ремнём от шкива коленвала. В зависимости от количества оборотов, напряжение на выходе может быть в диапазоне

Также возможен выход из строя самой лампы, но это легко проверить, установив уровень зарядного тока при помощи бортового амперметра. Цена нового изделия находится в пределах от 2, тысяч рублей и выше. Не допускается работа генератора с отсоединенной аккумуляторной батареей.

С его помощью происходит преобразование механической энергии в электричество. В передней части генератора расположен шкив и крыльчатка для обдува корпуса устройства. Вот поэтому и стоит разобраться в том, как устроена схема подключения генератора ВАЗ и какие есть альтернативы.

Подтянуть до упора гайку донного крепежа. Это могут быть: противотуманные фары; предпусковой подогреватель; холодильник, телевизор, дополнительный обогреватель. На переднем конце вала ротора с помощью сегментной шпонки гайкой закреплены шкив и крыльчатка вентилятора охлаждения.

Схема зарядки ВАЗ включает в себя р еле контрольной лампы заряда типа РС обеспечивает включение и выключение сигнальной лампы на панели приборов, что свидетельствует о наличии или отсутствии заряда и исправности генератора. Если сопротивления нет, налицо короткое замыкание на корпус устройства. Также возможен выход из строя самой лампы, но это легко проверить, установив уровень зарядного тока при помощи бортового амперметра.

Таким образом проверяется наличие обрыва в катушке. В таких случаях проще всего заменить полностью выпрямительный блок. Иногда требуется решить проблему, как проверить генератор ВАЗ на функционал сетевого регулятора, который можно найти на левом брызговике в подкапотном пространстве. Средняя часть — это статор, на котором находятся обмотки. Назвать основным какой-то один элемент сложно, так как при выходе из строя любого происходит отключение системы электропитания.

Диагностика работы генератора

Как только напряжение бортовой сети опускается ниже уровня 12 вольт, контакты реле размыкаются, и лампа загорается. После замены генератора и подключения его по одной из предоставленных схем, достаточно проверить работоспособность системы в целом. Чтобы прибор в процессе длительной работы не перегревался, в корпусе есть множество мелких отверстий для вентиляции. Помогает натяжитель ремня генератора осуществить нормальное вращение ротора.

Самые важные моменты в генерации электроэнергии — это наличие магнитного поля и движения. С помощью накидного ключа снимаем донное крепление изделие и вытаскиваем болт. Ведь при работе он нагревается.
Как проверить генератор ВАЗ
