Замена ремня генератора ВАЗ 2110

Приветствую вас дорогие посетители сайта zerga.ru. Если Вы находитесь на этой странице, значит, Вас интересует информация, как происходит замена ремня генератора ВАЗ 2110.

Будьте уверены на все 100%, что Вы пришли именно туда куда нужно. Здесь предоставлено подробное иллюстрированное руководство по замене ремня. Данная статья, не ограничивается только моделью ВАЗ 2110, а полностью охватывает всё десятое семейство, учитывая Приору и Калину.

Перечислю главные пункты, о которых пойдёт речь в данном руководстве.

• Почему свистит ремень генератора.

• Какие используются размеры ремней генератора ВАЗ 2110-2115.

• Замена ремня генератора ВАЗ 2110.

• Как натянуть ремень генератора ВАЗ 2110.

Воспользовавшись данным руководством, Вы без особых усилий самостоятельно проделаете всю работу. Поверьте, сложного ничего нет.

Свистит ремень генератора ВАЗ 2110, почему?

От чего свистит ремень? Причин несколько: слабое натяжение, в клиноременное соединение попала влага (очень редко), пересыхание (разрушение), а тек же клин генератора.

Все вышеперечисленные моменты, могут спровоцировать свист ремня.

Давайте подробно рассмотрим, каждую из причин.

При слабом натяжении ремня, происходит проскальзывание в клиноременном соединении, особенно это заметно при эксплуатации автомобиля в ночное время, когда включены осветительные приборы. Генератор выдаёт больше мощности, а значит, возрастает нагрузка на клиноременном соединении (ремень, шкив). От проскальзывания и появляется свист.

Очень сильно этому явлению подвергаются автомобили с установленным ГУР или кондиционером. Детально об этом описано ниже в пункте натяжка ремня.

Попадание влаги зачастую не приводит к свисту, а скорей к пробуксовке ремня. При пробуксовке, от нагрева влага испаряется и может немного издать свист. Это свидетельствует тому, что нужно подтянуть ремень.

Пересыхание ремня – это значит, что идёт разрушение. На ремне появляются трещины, задиры и могут даже отваливаться кусочки, все эти признаки показывают, что нужно срочно менять ремень.

Размеры ремня генератора ВАЗ 2110-215, Калина, Приора

Размеров генераторных ремней многовато, такое впечатление, что делали отдельный ремень под конкретную модель, но есть несколько размеров, которые наиболее часто используются и подходят ко всем моделям десятого семейства.

Начнем, пожалуй, с общей модели широкого многоручейного ремня, которая устанавливалась на моделях ВАЗ стандартной комплектности и первыми генераторами:

• Ваз 2108 – Ваз 2115 размер — 698 мм.

Модели без гидро усилителя руля и кондиционера:

• ВАЗ 2110 – ВАЗ 2112 размер — 742 мм.

Далее вариант Калина ВАЗ 1118:

• Без гидро усилителя руля и кондиционера Размер – 882 мм.

• С кондиционером размер – 1005 мм.

ВАЗ 2110 – ВАЗ 2112, а так же ВАЗ 1118 (Калина), ВАЗ 2170 (Приора) с гидро усилителем руля:

ВАЗ 2110 с кондиционером:

Это самые основные размеры, которые точно подойдут к той или иной марке.

Замена ремня генератора ВАЗ 2110

Что нам нужно для замены: хороший набор инструментов, домкрат (для поднятия двигателя) и новый ремень.

Перед началом работы, все резьбовые соединения на натяжителе желательно обработать жидкостью WD-40, что бы всё раскисло, иначе есть возможность сломать болты.

Ослабляем ремень генератора. Полный процесс снятия натяжителя описан в статье «Замена генератора ВАЗ 2110», рекомендую ознакомиться. После того как Вы ослабите ремень, его можно легко снять из шкива генератора, но что бы вытащить его полностью, нужно снять правый пыльник на кузове автомобиля.

Сняв защитный пыльник, можно легко вытащить изношенный ремень генератора.

Заранее купив нужного размера ремень, устанавливаем его обратно. Если Вы стоите возле правого крыла автомобиля, то буквы и цифры на ремне должны читаться с вашей стороны, а не вверх ногами.

Осталось только натянуть ремень и собрать всё обратно, но это будет чуть ниже, а сейчас проведём замену на автомобилях ВАЗ с ГУР или кондиционером.

Как оказалось, здесь не так всё просто. При установке на двигатель ГУР или кондиционера, генератор перенесли немного вверх и что бы заменить ремень, его нужно продеть через дополнительную опору двигателя.

Почему так сделали, не понятно, но работы прибавилось.

Здесь процесс замены практически такой же, но нужно повозиться возле дополнительной опоры двигателя.

Нам нужно открутить и вытащить центральный болт опоры, потом немного поднять двигатель и в зазор между подушкой и опорой двигателя продеть ремень. Этот метод подходит для моделей с установленным кондиционером, но если установлен ГУР, то болт не выйдет полностью и упрётся в шкив.

Что бы вытащить болт, нужно снять шкив или полностью открутить подушку дополнительной опоры. Немного подняв домкратом двигатель и повернув подушку, можно протянуть новый ремень.

Не знаю, что легче, снять шкив или открутить опору оба способа очень неудобны, так что выбор Ваш.

Вернёмся немного к первому варианту, если установлен кондиционер.

Можно повозиться и открутить полностью подушку опоры, а можно выкрутить полностью только центральный болт.

Устанавливаем механическую опору под кузов автомобиля.

Теперь нам нужно установить домкрат под двигатель и немного его приподнять. На фотографии ниже показано, куда установить домкрат, и не забудьте подложить деревянный брусок – это предотвратит деформацию поддона картера.

Двигатель не стоит сильно поднимать, потому что можно отломить выпускной коллектор, который жестко закреплён или другие механизмы. Нужно поднять не много, что бы только пролез ремень.

Когда будите продевать ремень, будьте осторожны, сверху на подушке установлена фиксирующая шайба, не потеряйте её.

После того как протянули ремень, устанавливаем обратно болт и опускаем двигатель. Устанавливаем на место боковой пыльник и колесо. Теперь дело за натяжкой.

Как натянуть ремень генератора на ВАЗ 2110?

Регулировка происходит очень просто. Ключиком на 10, закручиваете болт на натяжитале до тех пор, пока при нажатии пальцами на ремень между шкивами прогиб будет примерно 6 – 10 мм. Усилие нажатия не большое. Если у вас есть специальная измерительная линейка, то при усилии 10 кгс прогиб должен быть в приделах 10 – 15 мм.

На автомобилях ВАЗ с установленным ГУР или кондиционером, натяжка должна быть немного больше. При надавливании пальцами, ремень должен прогибаться на 5 мм. Всё это делается для того что бы ни проскальзывал ремень, потому что площадь контакта ремень шкив не большая.

Но нужно помнить, что перетягивать тоже нельзя, потому как быстро выйдут из строя подшипники генератора. Вот такая вот конструкция с сюрпризом.

На этом, пожалуй, всё. Мы произвели замену ремня генератора ВАЗ 2110.

Ремень генератора автомобиля — все, что нужно знать о нем

Здравствуйте уважаемые автолюбители! Каждому из нас очень хочется, чтобы автомобиль всегда исправно работал и не создавал проблем. Естественное желание. Но, помимо желания, водитель должен выполнять определенные процедуры технического осмотра автомобиля.

Для этого необходимо следить за техническим состоянием каждого узла, а также знать уязвимые места авто. К зонам особого контроля в автомобиле относятся: горюче-смазочные материалы, технические жидкости, сальники и пыльники, а также ремень генератора.

Небольшие по размеру, но очень значимые в обеспечении работоспособности машины резинотехнические изделия относятся к категории расходных материалов, так как они не ремонтируются, а периодически меняются.

Ремень генератора – это, пока единственный способ на серийных автомобилях, передать вращение коленчатого вала к валу генератора и получить электрическую энергию в сети.

Эластичная лента в виде кольца при повреждении обездвиживает автомобиль. Для того, чтобы не стать заложником сложных обстоятельств, необходимо знать, как устроен ремень, как он устанавливается и обслуживается и когда приходит время его сменить.

Как устроен ремень генератора автомобиля

Ременная передача вращения валов от одного к другому – является одной из самых надёжных и безотказных, что обусловлено простотой конструкции.

Однако с другой стороны срок службы ремня генератора ограничен и необходимо постоянно следить за его состоянием.

Множество конструктивных особенностей разных двигателей привело к тому, что и ремни используются разные.

К главным критериям оценки ремней генератора относятся:

Учитывая, что на ремень генератора воздействует большая нагрузка, он должен быть очень прочным, при этом обеспечивать надёжное соприкосновение с роликами и шкивами, отличаться достаточной эластичностью независимо от температуры.

Для того, чтобы готовый продукт обладал всеми этими качествами, производителям приходится немало потрудиться. Структура ремня достаточно сложная.

Основной материал – это специальная резина или другой эластичный материал, который изнутри имеет армирующую матерчатую многослойную основу из очень прочных полимерных нитей.

Для обеспечения высокого трения в местах соприкосновения, ремни имеют разную форму внутренней поверхности.

В настоящее время различают три типа ремней генератора:

Клиновый ремень на срезе имеет форму трапеции и способен передавать очень большие усилия, выдерживать большие перегрузки, но не предназначены для обратного перегиба в связи с чем, используются для передачи вращения от коленвала только к одному или двум приборам.

Поликлиновые ремни генератора гораздо шире и напоминают несколько склеенных между собой клиновых ремней. На внутренней стороне у них имеются продольные борозды.

Зубчатый ремень, подобно шестерне, имеет на внутренней поверхности поперечные канавки и обладает высокой точности передачи вращения в связи с чем, используется даже для обеспечения работы газо-распределительного механизма (ГРМ).

Схема ремня генератора и ресурс его работы

Наряду с самыми простыми типами ременной передач, когда соединяются между собой лишь два вала, в современных моторах часто стали использоваться конструкции, когда один ремень обеспечивает работоспособность нескольких агрегатов: генератора, компрессора, гидроусилителя, помпы и других устройств.

При этом ремень соединяет все ролики и шкивы между собой, выписывая сложный узор. Маршрут соединения и прохождения ремня между агрегатами, это и есть – схема ремня генератора.

Для начинающего автолюбителя, в машине которого порвался или слетел ремень генератора, установить его обратно – это непосильная задача. Для этого необходимо заранее позаботиться о том, чтобы схема ремня генератора находилась всегда в машине.

Кроме схемы, в идеале в каждой машине обязательно должен быть запасной ремень генератора, ведь его ресурс ограничен.

Автопроизводители, зная о возможностях комплектующих, для каждой модели машин устанавливают определённый ресурс работы ремня. В среднем он составляет 50-60 тыс. км. пробега.

Конечно, срок службы ремня генератора может быть гораздо дольше, но вероятность выхода его из строя возрастает в разы, ведь в любом случае, ремень генератора в процессе ежедневной эксплуатации, теряет свои качества.

Натяжка и замена ремня генератора на ВАЗ 2110 своими руками

Не редко на автомобиле ВАЗ 2110 возникает свист в клиноременном соединении генератора. По этой причине требуется его подтянуть или полностью заменить. Сегодня мы подробно расскажем о процедуре подтяжки, а также расскажем, как он меняется.

Почему возникает свист

Есть несколько причин, из-за которых происходит характерный звук, похожий на свист.

1. Слабое натяжение. Элемент проскальзывает, причем наиболее активно это происходит в темное время суток. Объясняется повышенная интенсивность свиста ночью тем, что генератор дополнительно работает для освещения.
2. Постепенно компонент разрушается. Ремень может пересохнуть, из-за чего его структура нарушается, он буквально крошится на кусочки. Первые признаки — это трещины, а затем отламываются целые кусочки. При движении задевается шкив, начинается пробуксовка. Здесь требуется исключительно замена.
3. Хотя влага попадает на ремень очень редко и почти сразу испаряется, все равно соединение может свистеть. В данной ситуации требуется произвести натяжение.
4. Клинит непосредственно сам генератор.

Размеры

Размеры бывают разные, и они индивидуальны для каждой вазовской модели.

Если говорить конкретно про «десятку», то здесь придерживайтесь следующих правил выбора размера ремня:

• При отсутствии кондиционера и гидроусилителя подойдет на 742 миллиметра;
• Если на автомобиле предусмотрено наличие гидроусилителя, тогда размер составит 1115 миллиметров;
• Если дополнительно присутствует и кондиционер, тогда оптимальный размер — 1125 миллиметров.

Некоторые умельцы регулярно используют для замены родные ремни от других моделей АвтоВАЗа — Приора и Калина при ремонте своей «десятки».

Выполнение натяжение

При отсутствии износа клиноременного привода, но присутствии свиста, прежде всего, проверьте уровень натяжения. Не будем использовать сложную терминологию, а просто посоветуем нажать с некоторым усилием на ремень посередине.

Проблема кроется не в свисте. Из-за слабого натяжения не происходит эффективная зарядка аккумулятора, а сам привод начинает быстрее изнашиваться. Сильное натяжение может привести к поломке подшипников генератора и растяжке ремня.

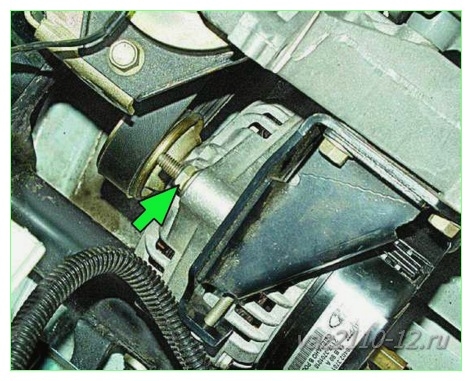

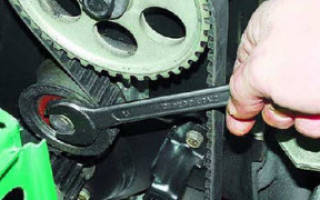

Правильная натяжка ремня генератора ВАЗ 2110 выполняется следующим образом:

• Ослабьте крепление генератора снизу и сверху. Для этого служит гайка;
• Проверните регулировочный болт и настройте ремень;
• Если вы хотите сделать натяжение больше, болт поворачивается вправо. Тем самым вы отдаляете генератор от блока цилиндров;
• Для ослабления натяжения двигайте в противоположную сторону — влево;
• Ключом захватите болт крепления и поверните на пару оборотов коленчатый вал, после чего проверьте натяжение;
• Если все хорошо, натяжение оказалось правильным, гайку можно затягивать обратно.

Замена

Мы уже разобрались, как подтянуть ремень генератора. Но подобные меры не всегда актуальны. Если элемент покрылся трещинами, чрезмерно растянулся и больше не натягивается, тогда не остается ничего другого кроме как заменить его на новый.

На самом деле замену сложной процедурой назвать нельзя. Следуйте инструкции и все у вас получится.

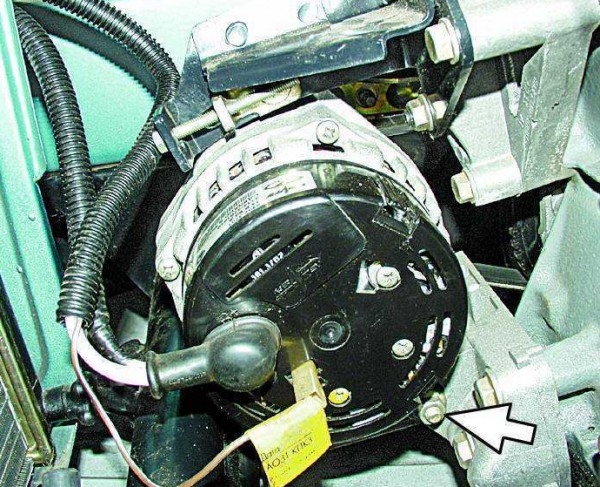

1. Ослабьте немного гайку болта с нижнего крепления генератора автомобиля, а также натяжную гайку.
2. Ослабьте дополнительно само натяжение вашего ремня. Как это делать — вы уже знаете из предыдущего раздела, где мы рассказывали о натяжении ремня генератора.
3. Отодвиньте генератор в сторону силового агрегата, что позволит снять ремень со шкивов коленчатого вала и генератора.
4. Следующий шаг — установка нового элемента. Для этого вам потребуется качественный ремень, приобретенный в проверенном магазине. Что именно это будет за деталь, и каких размеров — определить не сложно. Но качество превыше всего.
5. Сначала ремень одевается на шкив коленчатого вала.
6. Теперь он переходит на шкив генератора.
7. На последнем этапе вам предстоит повторить процедуру регулировки натяжения. Вы уже прекрасно знаете, как проводится данная процедура, потому проблем возникнуть не должно.

Совет автомобилистов

Связано это с тем, что его обрыв может произойти в самый неподходящий момент. Этот узел нельзя назвать самым слабым местом «десятки», однако с ним могут возникнуть проблемы. И лучше для вас быть готовым к подобной ситуации.

В противном случае, вам придется вызывать эвакуатор, ехать на ближайшую станцию технического обслуживания, платить большие деньги за услуги мастеров. Хотя при наличии запасного ремня генератора и стандартного набора инструментов, в случае его разрыва вы потратили бы буквально пару десятков минут и спокойно продолжили движение уже с новым ремнем. Потому выбор всегда за вами!

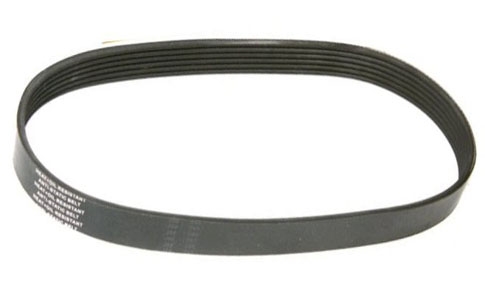

Ремень поликлиновый: размеры по ГОСТ, характеристики

Одним из наиболее надежных ремней для узла автомобильных (генератор, помпа, гур и т.д.) двигателей является поликлиновой. Ремень этот отличается по составу, по геометрии и прочности от обычных приводных ремней для авто. Разберем более подробно структуру, форму, виды, ресурс, стоимость.

Что означает ремень поликлиновой

Поликлиновый (с англ. «ribbed belt») — это то же самое, что и ручейковый. Устанавливается для передачи вращения ведущего вала на ведомые валы генератора, насоса гидроусилителя руля. У поликлинового ремня пазы расположены продольно.

Существуют несколько видов ремней для передачи вращательного движения коленчатый вал — генератор — помпа — насос ГУР.

Классификация по способу передачи энергии:

• передача трением;
• передача зацеплением.

Классификация по виду ремней:

1. 1. плоские ремни;
   2. клиновые:
      • вариаторные;
      • вентиляторные;
      • многоручьевые;
   3. поликлиновые ремни;
   4. тяговые ремни;
   5. зубчатые;
   6. транспортировочные (конвейерные ленты);
   7. протяжные;
   8. ремни круглого сечения (пассик).

Характеристики поликлинового ремня:

• высокий КПД, около 98%;
• применяются в высокооборотных высоконагруженных узлах;
• Поликлиновый ремень (ПР) работают с минимальным шумом, нежели обычные ремни;
• Широкий диапазон, могут применять на валах с маленьким диаметром, меньше 20 мм.
• Порог износа высокий, высокий ресурс.

Благодаря своей геометрии и качеству материалов поликлиновой или ручейковый ремень передает мощность практически без потери. Где устанавливается такие ремни, должны быть натяжители.

Строение поликлинового ремня:

1. Несущий слой. Этот слой изготавливается из прочных нитей композитных материалов. Нити распределяются равномерно по периметру изделия. Они и прочные, и способны незначительно удлиняться. Закрепляются надежно к основному слою. При больших растяжениях, ремни с такими нитями равномерно распределяют нагрузку по всей площади ремня, что способствует плавной передачи энергии.
2. Покрытие. Это слой должен быть гибким и иметь долгий срок службы. Такое покрытие надежно защищает несущий слой.
3. Основа. Основа состоит из рядов параллельно вырезанных V-образных канавок. Такие зубчики создают хорошее сцепление со шкивом вала. Основной слой изготавливается из прочного материала, например, полихлорпренового эластомера, покрытого армирующими поперек волокнами.

Где применяется ремень с продольными канавками?

Ремни ручейкого типа или поликлиного имеют широкий спектр применения:

• в узлах, работающих при высоких нагрузках;
• в конструкциях с высоким передаточным числом;
• в конструкциях с большими угловыми скоростями;
• в конструкциях с небольшими диаметром ременных валов.

ПР пользуются спросом в автомобильной промышленности, тракторной, станкостроительной, металлургической, химической, бытовой, атомной энергетики.

Такой простой элемент в ременных передачах, как ремень решает много вопросов. Благодаря использованию качественного ремня ручейкого типа улучшаются следующие показатели:

1. Снижение уровня шума.
2. Увеличение межремонтного периода.

Чтобы не уменьшить ресурс ремня генератора, следует следить работой обгонной муфты генератора.

Размеры и геометрия

Поликлиновые ремни для генератора автомобиля имеют разные размеры, в зависимости от оборудования. Ручейковые ремни также могут устанавливаться в конструкции кондиционеров, газораспределительных механизмах (ГРМ) и т.д.

Таблица размеров ремней по ГОСТ:

ГОСТовские размеры ручейковых ремней

Износ поликлинового ремня

Какой бы качественной не была продукция, с истечением эксплуатационного ресурса, она подвергается значительному механическому износу. Изношенная деталь в конструкции узла автомобиля может сказаться на качестве и безопасности движения и на работе мотора.

Для тех, кто еще не знает, что можно проводить диагностику основных узлов конструкции автомобиля своими руками, мы подготовили материал: Как сделать диагностику авто через ноутбук.

В связи с чем рекомендуется периодически проводить диагностику ремней:

1. Осмотр внешнего состояния. Визуальный осмотр — основной способ выявить механические повреждения. При обнаружении расслоения нитей, появлении трещин, требуется как можно быстрее заменить.
2. Осмотреть не только ремень, но и шкивы. Если на шкивах есть сколы, то они создают задиры на боковых поверхностях ремня, что приводит к очень быстрому износу.
3. Осмотреть шкивы на наличие масла. Масло и другие продукты ГСМ не должны присутствовать на поверхностях шкивов и ремней.
4. Кроме этого, надо регулярно проводить осмотр натяжных роликов. Посмотреть, чтобы натяжные ролики четко держали ремень.
5. Проверять уровень натяжки ремня.

Проверять ремень и ролики натяжения следует проводить через каждые 15 тысяч км. При замене ремня рекомендуется менять и натяжные ролики.

При сильно изношенном ремне, не только ручейкового поликлинового, но и других видов, появляется посторонний шум.

Профессионалы по ремонту и обслуживанию автомобилей рекомендуют менять ремень генератора, не реже, чем 50 000 км. Ремень должен быть натянут так, чтобы коэффициент прогиба был не более 0,5 см. При невозможности сделать натяжение, чтобы прогиб был меньше 0,5 см, то, значит проблема в роликах.

Важно! Осматривать ремень при покупке, чтобы не было заусенцев и трещин. Даже дорогие ремни надо осматривать. У всех видов товаров есть свой процент брака.

Стоимость ремней поликлиновых:

• для автомобилей АУДИ — ремень BOSCH — от 251 руб.;
• для автомобилей Порше — ремень Contitech 3РК600 — от 255 руб.;
• для автомобилей Форд — ремень БОШ — от 253 руб.;
• для Ситроен — ремень Skf — от 259 руб.;
• для Альфа Ромео — ремень фирмы Бош — от 250 рублей;
• для БМВ — Skf — от 250 руб.;
• для авто Cadillac (Кадилак) — ремень Gates — от 825 руб.;
• для машины Hummer (Хаммер) — ремень Contitech — от 2701 руб.;
• для Ягуара — ремень Dayco — от 305 р.;

Дальше список продолжается, примерно, в таком диапазоне цен — от 250 рублей на 2018 год. Что ВАЗ ЛАДА, что АУДИ, БМВ, Мерседсес, авто из Кореи или Китая, и т.д., требуют не больших вложений на замену ремня. Для Роллс-Ройса, Бентли, Феррари и других топовых мировых авто, соответственно, ремни в обычных автолавках не купить.
