Статья написана для сайта NivaFAQ.

Цель: поделиться знаниями и полученным опытом с форумчанами https://www.niva4x4.ru.

Известно, что на впрысковых Нивах есть датчик скорости, сигналы с которого передаются в ЭБУ и который стоит где-то на раздатке. Инфы с деталировками на этот счет немного, поэтому решил сделать фотоотчет.

Качество фото не очень, делал телефоном, т.к. фотоаппарат, естественно, забыл дома.

Сначала симптомы: ЭБУ никогда не выдавал ошибку ДС, только ошибку повышенных оборотов ХХ. У меня были проблемы с РХХ, я это описывал в другой статье. Однако, оказывается, что если ЭБУ выдает ошибки, которые считает первостепенными, то второстепенные, даже если они есть – просто не выдаются. Поэтому, я не знал об ошибке ДС, т. к. починив РХХ, на радостях успокоился. Но иногда, особенно при езде накатом, все же вылезал “джеки-чан” – сейчас лето, все некогда было им заняться. Еще бывало так, особенно в жару, что обороты ХХ зависнут высокие и держатся. Газанешь – упадут, но могут и не упасть. Помогает скидывание клеммы аккума.

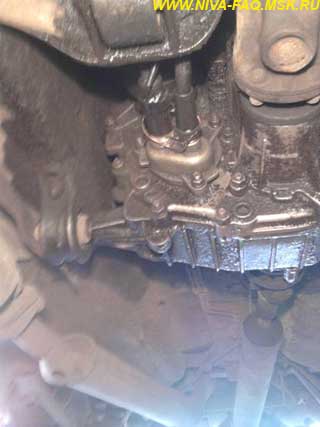

Потом отрубился спидометр. В приборке все было нормально – полез смотреть вниз. И вот что я увидел:

На карбюраторных Нивах на этой крышечке располагается только привод спидометра (справа). А на впрыске – еще и датчик скорости (слева).

Я не знаю как на других Нивах, а на моей ДС был установлен весьма хитрым способом. В этой крышечке справа есть прилив, на котором и находится резьба для привода спидометра. Что помешало конструкторам ВАЗа сделать так же – непонятно. У меня в крышечке слева отверстие, в которое вставлен алюминиевый переходник-втулка и затем на этот переходник навернут ДС.

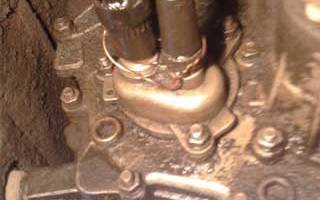

На фото выше видно, что датчик слева привязан проволокой к приводу спидометра. Это потому, что этот алюминиевый переходник весьма легко вытаскивается из крышки. Натяг совсем небольшой. И чтобы он не выезжал и не потерялся – вот, привязали. Я не знаю, должно ли быть так с завода или у меня он был однажды обломлен и вот таким образом восстановлен.

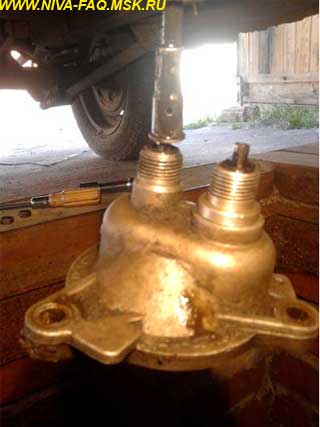

Вот тут видно этот переходник:

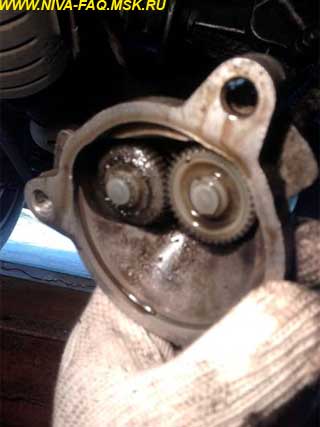

Переворачиваю крышку и сильно удивляюсь:

Шестерня слева (привода ДС) сильно съедена ведущей шестерней раздатки. Видимо, переходник выезжал из крышки, шестерня цеплялась плохо – вот и съело ее. На фото справа – старая и новая шестерни. Новую купил в автомагазине за 40 руб. без проблем.

Решил это дело довести до ума. Вынул переходник, все промыл бензином, потом посадил переходник в крышку на клей Момент водо-всяко-стойкий. Приклеилось намертво. Да и посадка там плотненькая, нормально будет.

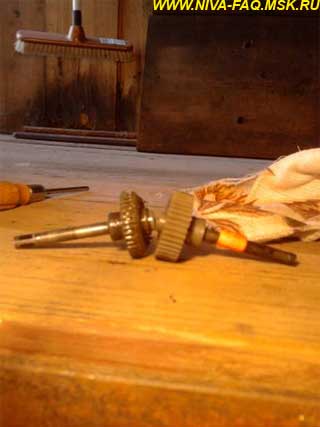

Вот ее и посадил на клей:

Но это не конец истории. При рассматривании ДС выяснилось, что у него отсутствует четырехугольный вал. Обломился.

Вообще, ДС устроен довольно интересно. Одним концом он навинчивается на привод от раздатки. Провода выходят сбоку от датчика. А на другом конце есть такая крышечка с резьбой. Если ее отвинтить, то там будет такая же внешняя резьба и такое же квадратное отверстие, как и на приводе раздатки. Т.е. можно было бы просто ввернуть этот датчик на штатное место между раздаткой и приводом тросика спидометра и все! Второго отвода от раздатки не нужно. Правда, тогда конструкция станет длинной и может упереться куда-нибудь, надо смотреть по месту. Но вообще, датчик спроектирован грамотно, мне это очень понравилось.

Мой датчик при попытке его покрутить за прямоугольное отверстие – вращался очень туго и с песчаным скребущимся звуком. В общем – умер. И, видимо, заклинив, обломал свой квадратный вал.

Такого датчика я не нашел. У меня круглый разъем с круглыми контактами.

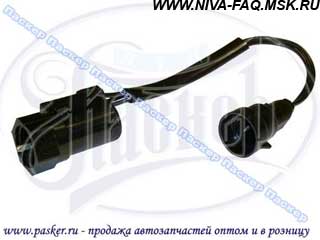

На фото похожий датчик, но там плоские контакты в разъеме. Ну и второго хвостовика нет, что непринципиально (https://avtopasker.ru/goods/13944.htm).

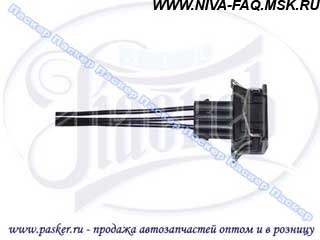

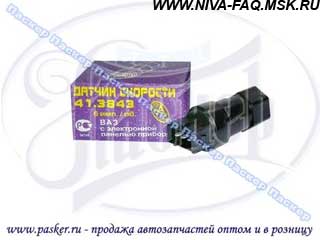

Тогда я купил вот этот всего за 130 р. и к нему колодку за 45 р.:

Отрезал от своего старого датчика фишку, соединил старую и новую фишки 1 к 1. Датчик прикрутил на место, все соединил. Пока полет нормальный, машина перестала дергаться (вроде), как от протертого ДПДЗ, “джеки-чан” вроде не вылезает.

Я так полагаю, полустертая шестерня могла болтаться, то входя в зацепление, то выходя из него, и поэтому глюки с зависающими высокими оборотами ХХ и “джеки-чаном” в накате то появлялись, то исчезали.

Вот такая история.

А по поводу спидометра: трос я так и не смог вытащить из шестерни, видимо закис там, но после переборки все замечательно заработало.

П. С. Там под этой крышечкой тоненькая такая прокладка, как из вощеной бумаги, будьте осторожнее.

21.13.1. Проверка контрольных приборов и их датчиков

Схема соединений комбинации приборов выпуска с 1996 г. (вид изнутри)

1 – тахометр;
2 – стабилизатор напряжения;
3 – лампа освещения комбинации приборов;
4 – указатель температуры охлаждающей жидкости;
5 – указатель уровня топлива;
6 – контрольная лампа системы управления двигателем;
7 – контрольная лампа обогрева заднего стекла;
8 – контрольная лампа противотуманного света;
9 – контрольная лампа дальнего света фар;
10 – контрольная лампа наружного освещения;
11 – контрольная лампа указателей поворота;

12 – контрольная лампа заряда аккумуляторной батареи;
13 – контрольная лампа уровня тормозной жидкости;
14 – контрольная лампа давления масла;
15 – контрольная лампа блокировки дифференциала;
16 – контрольная лампа резерва топлива;
17 – контрольная лампа ремней безопасности;
18 – контрольная лампа стояночного тормоза;
D1, D2 – диоды IN4002;
R1 – резистор 470 Ом, 0,25 Вт;
R2 – резистор 51 Ом, 5 Вт.

Указатель температуры охлаждающей жидкости работает совместно с датчиком, ввернутым в головку цилиндров. В датчике установлен терморезистор (резистор, изменяющий свое сопротивление в зависимости от температуры).

Данные для проверки датчика указателя температуры охлаждающей жидкости

Температура, °С

Данные для проверки указателя температуры охлаждающей жидкости

В конце красной зоны

Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоедините провод от датчика и через резистор 20–50 Ом (лампочка 4–5 Вт, обмотка реле) соедините его с «массой». Если стрелка отклонится, неисправен датчик. Если стрелка не отклонилась, снимите комбинацию приборов, отсоедините от нее красную колодку и при включенном зажигании соедините через резистор 20–50 Ом штекер «13» белой колодки с «массой». Если стрелка теперь отклонилась – неисправна цепь «датчик – указатель». Если нет – неисправен указатель или его цепь питания.

Если стрелка указателя постоянно находится в красной зоне, при включенном зажигании отсоедините провод от датчика. Если стрелка отклонилась к началу шкалы – неисправен датчик, если нет – провод замыкает на «массу» или не работает указатель. Последний можно проверить, отсоединив белую колодку от комбинации приборов. При этом у исправного указателя (при включенном зажигании) стрелка должна быть в начале шкалы.

Указатель уровня топлива работает совместно с датчиком, установленным в топливном баке. Датчик представляет собой реостат с резистором из нихромовой проволоки. Подвижный контакт реостата перемещается рычагом с поплавком. На конце рычага имеется дополнительный контакт, замыкающий цепь контрольной лампы резерва топлива, когда в баке остается 4–6 л бензина.

Данные для проверки датчика указателя уровня топлива

Данные для проверки указателя уровня топлива

Если стрелка указателя постоянно находится в начале шкалы (показывает пустой бак), при включенном зажигании отсоедините розовый провод от датчика и соедините его с «массой». Если стрелка отклонится к концу шкалы, неисправен датчик или цепь, соединяющая его с «массой». Если стрелка не отклонилась, снимите комбинацию приборов, отсоедините от нее белую колодку и при включенном зажигании через резистор 20–50 Ом (лампочка 4–5 Вт, обмотка реле) соедините ее штекер «11» с «массой». Если теперь стрелка отклонилась, неисправна цепь «датчик – указатель». Если нет – неисправен указатель или его цепь питания.

Если стрелка указателя постоянно показывает полный бак, при включенном зажигании отсоедините провод от датчика. Если стрелка отклонилась к началу шкалы – неисправен датчик, если нет – провод замыкает на «массу» или не работает указатель. Последний можно проверить, отсоединив белую колодку проводов от комбинации приборов. При этом у исправного указателя (при включенном зажигании) стрелка должна быть у отметки «0».

Тахометр и спидометр проверяются на специальных стендах. Как правило, нарушения в их работе связаны с окислением контактов в питающей и контрольной цепях, или (у спидометра) с неправильной укладкой, или повреждением тросика, или его привода (см. Диагностика неисправностей).

При выходе из строя контрольных приборов или их датчиков их заменяют.

« предыдущая страница 21.13. Контрольные приборы

^ к оглавлению

следующая страница » 21.13.2. Снятие гибкого вала привода спидометра

Copyright © 2007-2020 Все права защищены. Все торговые марки являются собственностью их владельцев.

Руководства и советы по ремонту автомобилей Шевроле

Руководство по замене и ремонту датчика скорости на Chevrolet Niva

Датчик скорости на Шевроле Нива: назначение, замена и ремонт

Скорость движения автомобиля уже давно измеряется немеханическим способом, а электронным. Это измерение основывается на принципе эффекта Холла, посредством специального устройства. Шевроле Нива укомплектовывается таким же электронным приспособлением, который с большой точностью считывает скорость, развиваемую автомобилем. Это устройство необходимо для того, чтобы водитель мог контролировать скорость движения. Проанализируем более детально устройство этого датчика, его принцип действия, возможные неисправности. Также рассмотрим, как проводится его замена на Ниве Шевроле.

Внешний вид детали

Каждый автомобиль имеет в конструкции спидометр, который отображает скорость перемещения транспортного средства. Но спидометр — это только дисплей вывода полезной информации, основную функцию указания скорости движения выполняет датчик. В случае его неисправности, дальнейшая поездка становится мучением, особенно по городским магистралям, где необходимо соблюдать скорость перемещения.

Поэтому основной функцией устройства является считывание информации о перемещении автомобиля. К косвенным функциям устройства относятся:

возможность рационального расхода топлива;
регулирование движение по дорожным разметкам и знакам;
дает возможность регулирования скорости с целью избегания штрафов.

Без этой детали управлять автомобилем возможно, но делать это довольно непросто.

Существуют два вида датчиков скорости:

1. Механический или оптоэлектронный. Работает по способу передачи количества оборотов вала коробки с помощью троса.
2. Электронный или безтросовый. Собственно о нем и пойдет речь.

Важно! Обязательно необходимо приобретать изделие только для своей модели автомобиля.

Принцип работы датчика

На внедорожник Нива Шевроле устанавливается электронное устройство считывания скорости перемещения транспортного средства. Работает датчик по принципу, который был основан американским физиком Эдвином Холлом. Суть эффекта (и принципа работы) заключается в считывании электромагнитных импульсов датчиком, которые посылаются в контроллер для последующей их обработки. Один километр пройденного пути автомобиля равняется 6004 электронным импульсам датчика. Когда авто движется быстрее, то частота передачи импульсов возрастает. Контроллер, в свою очередь, измеряет интервалы между каждым импульсом, и выводит их на спидометр в понятном для человека виде.

Размещение и конструкция устройства

На автомобиле Нива Шевроле датчик устанавливается на коробке переключения скоростей. Благодаря вращению вала коробки происходит наведение электромагнитных импульсов внутри устройства.

размещению изделия на Шеви Нива

Конструктивно датчик состоит из стального или пластмассового корпуса, внутренних элементов и проводников. Крепится он на коробку передач непосредственно к валу. Внутри имеется ферромагнитный сердечник, который вращается при движении автомобиля и создает электрические импульсы. Импульсы посылаются по проводнику к контроллеру, который расположен на спидометре.

Внешний вид датчика

Важно! Изделие относится к хрупким материалам, поэтому при проведении ремонтных работ следует быть осторожным.

В ходе эксплуатации автомобиля Нива Шевроле нередко возникают перебои или поломки датчика скорости. Нет необходимости спешить приобрести новый датчик и провести его замену. Прежде всего, необходимо найти причину неисправности, а затем принимать решение. Итак, причинами неисправностей могут быть:

1. Обрыв электрической цепи;
2. Окисление контактов;
3. Нарушение целостности изоляции проводников;
4. Повреждение целостности устройства или износ внутренних механизмов.

Важно! Для определения неисправности необходимо провести проверочные действия!

Проверка датчика скорости Нивы Шевроле на наличие неисправностей

Существует два способа проверки датчика на наличие неисправностей, которые рассмотрим по отдельности.

Первый способ. Для проведения проверки потребуется мультиметр.

1. Извлекается датчик (процесс снятия и замена будет описана ниже).
2. К импульсному контакту датчика подсоединяется положительный щуп прибора.
3. Минусовой щуп прибора подключается к «массе» автомобиля.
4. На вал датчика надевается трубка, для возможности вращения.
5. Мультиметр устанавливается в положение на измерение постоянного напряжения малой величины.
6. Приступаем к вращению вала механизма. При вращении на приборе будет отображаться значение наводимого напряжения, а при увеличении оборотов показатель будет возрастать.

Если такой процесс наблюдается, то датчик скорости является исправным, а причину стоит искать в другом месте.

Второй способ. Не требует демонтажа.

1. Домкратом поднимается передняя часть авто, так чтобы одно колесо было в подвешенном состоянии.
2. К выводам датчика подключается мультиметр.
3. Вращается колесо и засекается появление импульсов. Если напряжение наводится, то устройство в рабочем состоянии.

Замена датчика скорости на Ниве Шевроле

Замена устройства осуществляется только в случае определения точной причины выхода его из строя. Итак, прежде всего, необходимо найти, где крепится изделие, и извлечь его. Для этого выполняется следующая последовательность действий:

1. Нива Шевроле загоняется на смотровую яму и обесточивается от питания аккумулятора.
2. Опускаемся в смотровую яму для проведения работ, захватив с собой стандартный набор инструментов.
3. Находим датчик на задней крышке раздаточной коробки и при необходимости очищаем его от загрязнений.
4. Отсоединяется клеммная колодка с питающими проводами. Для этого необходимо отжать пластиковый фиксатор, как показано на фото.

Отсоединение клемм датчика Отсоединение разъема проводов от датчика

5. Гаечным ключом проводится вывинчивание устройства и его извлечение. На фото ниже изображен процесс его извлечения.

Откручивание датчикаСнятие датчика скорости

Важно! Если изделие не откручивается, то категорически запрещено его дергать. Необходимо смазать жидкостью WD-40 резьбовое соединение и дождаться разъедания коррозии.

Осуществляется замена датчика на новый. Его установка производится в последовательности обратной снятию.

После сборки проверяется его работоспособность.

Важно! После того как была произведена замена, необходимо провести процесс обнуления ошибки ЭБУ. Иначе «Check Engine» будет продолжать светиться на панели приборов.

К сведению! При покупке устройства обратите внимание на производителя, ведь большинство из них выпускается в КНР. Качество таких материалов находится на низком уровне, а срок службы прямо пропорционален времени эксплуатации автомобиля. На фото изображен отечественный датчик с залитыми лаком контактами. Китайское производство считает данное действие лишним, что и обусловлено низким сроком службы изделия.

Отличие датчиков от некачественных

Рассмотренная деталь на автомобиле Нива Шевроле выполняет функцию, без которой невозможно контролировать скорость перемещения транспортного механизма. Первым признаком выхода из строя изделия является недвижимость стрелки спидометра или ее колебательные движения. Это свидетельство того, что вскоре потребуется замена датчика скорости. Удачи в поисках неисправностей и их устранении!

Секреты и нюансы

Стройка и ремонт, грибы и рыбалка, домоводство и здоровье

Замена троса спидометра на Ниве

Здравствуйте уважаемые самоделкины.

Как-то пару раз обращался к знакомым автомастерам с просьбой заменить на моей Ниве трос спидометра, но энтузиазма и понимания не встретил, видимо дёшево да канительно, и после плугода жизни без спидометра пришёл к неутешительному умозаключению — придётся менять самому.

Оказалось — ничего страшно, и сейчас покажу как это делается.

Трос спидометра на Ниве одним концом крепится в приборной панели, а другим к раздатке, поэтому для его замены потребуется яма, эстакада, или подъёмник.

Можно поддомкратить машину на чурбаки, что я и сделал.

Начинаем снизу, иначе невозможно будет вытащить приборную панель (я по незнанию начал сверху, но вам это уже не грозит).

Колпачок троса спидометра откручивается и снимается вручную, но если будет заедать, можно пассатижами, но без сильного нажатия.

Остаётся порезать стяжки, которыми к тросу притянута эл. подводка датчика скорости, и можно переходить на верх, так как трос освобождён, и вообще-то его уже, при желании, можно вытащить в салон, но пока погодим.

В салоне заглядываем под рулевую колонку и выворачиваем два самореза которыми крепится облицовка приборной панели

Сверху облицовка крепится металлическими клипсами, так что без саморезов она просто с усилием вынимается, после чего выворачиваются длинные пластмассовые гайки болтов крепления самой панели, и вся она вытягивается наружу.

Если панель не захочет выниматься, то надо поддёрнуть трос снизу, так как только он может её удерживать.

Делается это прямо в салоне. Трос в салоне проходит слева от печки, вот там и нужно подтянуть его вверх.

После этого панель спокойно вынется и трос можно будет легко отсоединить от спидометра.

Теперь можно выдернуть трос, но тут ждёт небольшая засада. Уплотнительную резинку, сквозь которую он проходит, снять практически невозможно, поэтому остаётся один вариант: сломать верхний колпачок и выдернуть трос снизу. Затем и резинка легко выдавится.

Старый трос снят. теперь в обратном порядке устанавливаем новый. Для простой Нивы он имеет вот такой вид и размер и на авторынке его называют длинным.

Сначала снизу просовываем его в салон, крепим к спидометру, собираем панель, крепим к раздатке, снизу подправляем уплотнительную резинку и крепим к тросу стяжками эл. подводку датчика скорости.

Всё, трос спидометра заменён, можно выезжать на тестирование
