Переходник для обд 2 на ваз

Переходники OBD / Разъемы OBD

В данном разделе вы сможете найти переходники и разъемы предназначенные для автомобилей зарубежного и российского производства. Они отличаются по числу пинов и типу разъёма. Также имеются удлинители, используемых при подключении, которые сделают работу более удобной.

Тех, кто занимается ремонтом автомобилей на профессиональном уровне, может заинтересовать возможность покупки набора, в который входят все часто используемые диагностические переходники. Все переходники OBD2, которые вы можете купить у нас, соответствуют установленным стандартам и обеспечивают стабильное подключение. Следовательно, вы сможете осуществлять диагностику автомобиля с использованием самых современных аппаратных и программных средств, а это существенно облегчит процесс ремонта.

S1279 интерфейсный модуль для Lexia3/PP2000

Диагностический модуль S1279 который используется в качестве переходника для дилерского сканера Lexia3/PP2000 и предназначен для проведения компьютерн..

Диагностический разъем вилка OBD2 16-pin (“Папа”)

Диагностический разъем вилка OBD2 16-Pin – Универсальный разъём-вилка OBD2 («папа») применяется для подключения к штатному диагностическому ..

Диагностический разъем вилка OBD2 16-pin Расшитый (“Папа”)

Диагностический разъем вилка OBD2 16-Pin Расшитый по стандарту OBD2 – Универсальный разъём-вилка OBD2 («папа») применяется для подключения к..

Диагностический разъем вилка “выход на бок” OBD2 16-pin (“Папа”)

Диагностический разъем вилка OBD2 16-Pin “Выход на бок” – Универсальный разъём-вилка OBD2 («папа») с выходом на бок, применяется для п..

Диагностический разъем Розетка OBD2 16-pin (“Мама”)

Диагностический разъем Розетка OBD2 16-Pin – Универсальный разъём-розетка OBD2 («Мама») применяется для подключения к штатному диагностическ..

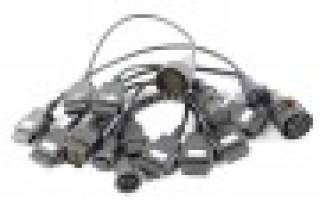

Набор переходников для грузовых автомобилей (TRUCKS)

Набор переходников для грузовых автомобилей (TRACKS) Совместим со всеми приборами: Autocom; Delphi; TCS; Multidiag и другими В компл..

3 000.00 р. 3 800.00 р.

Набор переходников для диагностики Fiat, Alfa Romeo и Lancia

Набор переходников для диагностики Fiat, Alfa Romeo и Lancia – Полный набор из трех переходников A1, A2, A3 и А4 для расширенной компьютерной диа..

Набор переходников для легковых автомобилей (CARS)

Набор переходников для легковых автомобилей (CARS) Совместим со всеми приборами: Autocom; Delphi; TCS; Multidiag и другими ! В компл..

2 500.00 р. 3 000.00 р.

Переходник Alfa / Fiat 3-pin на OBD2 16 pin

Переходник Alfa / Fiat 3-pin – OBD2 – Если Вы являетесь владельцем автомобиля марки Fiat, Lancia, Alfa Romeo, Chery со старо..

Переходник BMW 20-pin на OBD2 16 pin (BMW 20P – OBD2 16P)

Переходник BMW 20P – OBD2 16P – компактный переходник c 16-контактного OBDII разъема на 20-контактный разъем BMW. Применяется для подключения таких ад..

Переходник Cummins 9 pin на OBD2 16 pin

Переходник Cummins 9 pin на OBD2 16 pin Cummins (КАМАЗ, КАВЗ, ПАЗ) Deutsch 9 pin – OBD2 переходник Предназначен для диагностики автомобил..

Переходник GAZ/UAZ 12 pin на OBD2 16 pin

Переходник ГАЗ (GAZ/UAZ ) 12 pin – OBD2. Позволяет провести диагностику автомобилей ГАЗ/УАЗ, оснащенных разъемом 12 Pin при помощи современных сканеро..

Переходник GM 12 pin на OBD2 16 pin

Переходник GM12 pin – инструмент, который позволяет подключать современные OBD2 диагностические приборы к диагностическим разъемам стандарта GM с 12-п..

Переходник Honda 3-pin на OBD2 16 pin

Переходник Honda 3 Pin — переходник с 3-х контактным разъемом автомобилей Honda на стандартный 16-ти контактный OBD2. Подходит для всех автомо..

Переходник Honda 5-pin на OBD2 16 pin

Переходник Honda 5 Pin — переходник с 5-и контактным разъемом автомобилей Honda на стандартный 16-ти контактный OBD2. Подходит для всех автомо..

Переходник KIA 20 pin на OBD2 16 pin

Переходник Kia 20 pin – OBD2 – незаменимое средство для диагностики южнокорейских автомобилей выпущенных для американского рынка с 1990 до 1996 ..

Переходник Mazda – Ford 17 pin на OBD2 16 pin

Переходник Mazda – Ford 17 pin – OBD2 – позволяет осуществлять диагностику систем автомобилей Mazda и Ford оборудованных 17-контактным диагностич..

Переходник Mercedes 14 pin на OBD2 16 pin

Переходник Mercedes 14 Pin – OBD2 — переходник с 14-ти контактного разъема на стандартный OBD2. Позволяет провести диагностику автомобилей.

Переходник Mercedes 38 pin на OBD2 16 pin

Переходник Mercedes 38 pin – OBD2 – инструмент, благодаря которому становится возможной диагностика автомобилей Mercedes Benz с диагностическим разъем..

Переходник Mitsubishi / Hyundai 12-pin на OBD2 16 pin

Переходник Mitsubishi – Hyundai 12 pin – инструмент, который позволит произвести диагностику при помощи современных автосканеров, работающих по п..

Переходник Nissan 14-pin (Female) на OBD2 16 pin

Переходник Nissan 14-pin (Female) – OBD2 – переходник с OBDII 16pin на Nissan 14pin. Используется для подключения современных диагностических ус..

Переходник Opel 10-pin на OBD2 16 pin

Переходник Opel 10 pin – инструмент, созданный спциально для диагностического обслуживания систем ранних моделей автомобилей Opel и Vauxhall, оборудов..

Читать еще: Перестал работать спидометр на газели

Переходник Porsche 19 pin на OBD2 16 pin

Переходник Porsche 19 Pin Porsche 19 Pin — переходник с 19-ти контактного разъема автомобилей Porsche на стандартный 16-ти контактный OBD2. П..

Переходник Renault с 12 pin на OBD2 16 pin

Переходник Renault 12 pin – OBD2 переходник с 12-ти контактного разъема на стандартный OBDII. Позволяет провести диагностику автомобилей, оснащен..

Переходник Subaru 9-pin на OBD2 16 pin

Переходник Subaru 9 Pin — переходник с 9-ти контактного разъема автомобилей Subaru на стандартный 16-ти контактный OBD2. Подходит для всех авт..

Переходник Toyota 17 pin (Круглый) на OBD2 16 pin

Переходник Toyota 17 pin (Круглый) – OBD2 – позволяет осуществлять диагностику систем автомобилей Toyota оборудованных 17-контактным КР..

Переходник Toyota 17-pin на OBD2 16 pin

Переходник Toyota 17 pin – незаменимый инструмент для диагностики и устранения неполадок на старых автомобилях Toyota при помощи современных диагности..

Переходник Toyota 22-pin на OBD2 16 pin

Переходник Toyota 22 pin to OBD2 16pin – переходник, используемый для подключения современных OBD2 диагностических средств к старым автомобилям Toyota..

Переходник VAG 2×2 на OBD2 16 pin

Переходник VAG 2×2 – OBD2 – переходник c 16-контактного разъема OBDII на разъемы VAG 2×2. Обеспечивает возможность осуществления диагностических..

400.00 р. 400.00 р.

Разветвитель / Сплиттер диагностического разъема OBD2 16-pin

Разветвитель / Сплиттер диагностического разъема OBD2 16-Pin (Длинна 30 см) – OBD2 16-Pin – Предназначен для подключения нескольких диагностических ус..

Разъем Smart OBD2- 16E для Launch x431 Master / GX

Разъем Smart OBD2- 16E для Launch x431 Master / GX Запасной диагностический разъем Smart OBDII 16E – Launch x431 используется для подключ..

1 000.00 р. 1 200.00 р.

Удлинитель OBD2 16-pin на OBD2 16-pin – 0.3 метра

Удлинитель OBD2 16-Pin – OBD2 16-Pin длинной 0.3 метра (30 см) – Предназначен для подключения диагностических устройств к диагностической колодк..

Удлинитель OBD2 16-pin на OBD2 16-pin – 0.5 метра

Удлинитель OBD2 16-Pin – OBD2 16-Pin длинной 0,5 метра – Предназначен для подключения диагностических устройств к диагностической колодке р..

Удлинитель OBD2 16-pin на OBD2 16-pin – 0.6 метра

Удлинитель OBD2 16-Pin – OBD2 16-Pin длинной 0.6 метра (60 см) – Предназначен для подключения диагностических устройств к диагностической колодк..

500.00 р. 600.00 р.

Удлинитель OBD2 16-pin на OBD2 16-pin – 1.5 метра

Удлинитель OBD2 16-Pin – OBD2 16-Pin длинной 1,5 метра – Предназначен для подключения диагностических устройств к диагностической колодке распол..

700.00 р. 800.00 р.

Удлинитель OBD2 16-pin на OBD2 16-pin – 10 метров

Удлинитель OBD2 16-Pin – OBD2 16-Pin длинной 10 метров – Предназначен для подключения диагностических устройств к диагностической коло..

Адаптер ELM327 USB >

Особенности:

Позволяет считывать, расшифровывать и сбрасывать более 3000 ошибок;
Оригинальный чип PIC18F25K80 прошивка v1.5;
Подключение к OBDII;
Интерфейс подключения – USB;
Идеален для связки с ноутбуком и ПК;
Длинный шнур для удобства подключения.

Если вам хотя бы раз приходилось сталкиваться с вопросом диагностики авто, – вы по достоинству оцените одну из самых популярных высокотехнологичных разработок данного направления. Адаптер ELM 327 bluetooth позволит произвести срочную диагностику автомобиля стационарно и в пути следования, «погасит» лампу чек на приборной панели, выведет все необходимые параметры датчиков и приборов авто на ваш пк или ноутбук. Прибор так же сэкономит вам не малую сумму денег, больше не нужно по каждой ошибке «check engine» ехать в автосервис и платить завышенный ценник за диагностику. Первая же неприятность в пути покажет, насколько было актуальным решение приобрести этот девайс.

Классическая версия адаптера ELM327, имеет оригинальный, не урезанный ни по одному из протоколов, качественный чип PIC18F25K80. Используется для диагностики OBD-II совместимых автомобилей, с помощью пк и ноутбука через интерфейс подключения – USB. Подходит для большинства отечественных, а также иностранных автомобилей.

Данный адаптер позволяет просматривать следующие параметры:

Ошибки двигателя – Check Engine (чтение, расшифровка, удаление);
Обороты двигателя;
Температура охлаждающей жидкости;
Краткосрочная топливная балансировка;
Долгосрочная топливная балансировка;
Давление во впускном коллекторе;
Данные кислородного датчика;
Обороты двигателя;
Нагрузка двигателя;
Состояние топливной системы;
Скорость движения автомобиля;
Абсолютное давление воздуха;
Опережение зажигания;
Температура всасываемого воздуха;
Массовый расход воздуха;
Положение дроссельной заслонки;
Графическое отображение параметров;
Функция ведения логов;
Стоп-кадр.

Стабильно работает с компьютерами и ноутбуками на базе ОС Windows, имеющими USB выход.

Поддерживает следующие протоколы связи с системами автомобилей:

SAE J1850 PWM (41.6Kbaud)
SAE J1850 VPW (10.4Kbaud)
ISO9141-2 (5 baud init, 10.4 Kbaud)
ISO14230-4 KWP (5 baud init, 10.4 Kbaud)
ISO14230-4 KWP (fast init, 10.4 Kbaud)
ISO15765-4 CAN (11bit ID, 500 Kbaud)
ISO15765-4 CAN (29bit ID, 500 Kbaud)
ISO15765-4 CAN (11bit ID, 250 Kbaud)
ISO15765-4 CAN (29bit ID, 250 Kbaud)

Читать еще: Чем можно заменить изоленту

Узнать о совместимости вашего автомобиля с данным адаптером вы можете, написав нашему онлайн консультанту или уточнить при заказе с оператором.

Краткая инструкция:

Не подключая адаптер к ПК, скачайте и запустите USB Driver – данный файл установит драйвера виртуального COM порта, предварительно выберите нужную версию ОС Windows.
Подключите адаптер к ПК, убедитесь, что связь установлена и адаптер отобразился в диспетчере устройств.
Выбрав адаптер в диспетчере устройств, посмотрите номер COM порта, запомните его.
Установите необходимую вам программу, например Scanmaster, при запуске программы укажите тот самый COM порт, присвоенный адаптеру.
Подключите адаптер в диагностический OBDII разъем в вашем автомобиле.
Включите зажигание или запустите двигатель.
Запустите вашу программу и установите связь с адаптером.
Устройство готово к работе, считывайте ошибки, смотрите показания.

Список популярных программ для пк на базе Windows:

Scanmaster – имеет русский язык, поддерживает чтение ошибок из ЭБУ и показывает их описание, выводит полученные данные на печать в виде набора данных и графиков, а так же осуществляет еще многие функции.
PCMScan – имеет русский язык, поддерживает чтение ошибок из ЭБУ и показывает их описание, выводит полученные данные на печать в виде набора данных и графиков, а так же осуществляет еще многие функции.
FORScan – имеет русский интерфейс и может видеть все блоки автомобиля вплоть до подушек и ABS. Хорошо работает на автомобилях Ford, Mazda и Mercury.
ELMConfig – распространяется бесплатно, но имеет множество функций позволяющих облегчить жизнь рядовому владельцу марки Ford. Программа не только позволяет производить диагностику автомобиля, но и поддерживает проведение дилерских и сервисных функций.
OpenDiagPro – программа для диагностики ВАЗ, ГАЗ, УАЗ, ЗАЗ. Для полноценной работы с elm327 необходимо приобретать лицензию.

Характеристики:

Рабочий ток: 15 мА
Резервный ток: 0 мА
Рабочая температура: -40°С – 85°С
Интерфейс: USB
Версия прошивки: 1.5
Чип: PIC18F25K80
Габаритные размеры: 90 х 50 х 25 мм
Рабочее напряжение: 9 – 16 Вольт
Материал: пластик
Гарантия: 3 года

Комплектация:

Адаптер ELM327 USB classic 1.5

Приобрести адаптер ELM327 USB classic 1.5 в интернет-магазине Electro-kot очень просто – для этого достаточно нажать на кнопку в корзину, заполнить необходимые поля и выбрать удобный способ доставки.

Универсальные OBD 2 переходники

Инструмент для осуществления диагностики современными OBD2 средствами на старых автомобилях Toyota, оборудованных 17-контактным диагностическим разъемом

Переходник, необходимый для осуществления диагностических процедур на автомобилях марки BMW до 2000 года выпуска современными средствами.

Кабель-переходник Porsche 19 Pin служит для подключения старых автомобилей Porsche к сканерам с разъемом OBDII.

Переходник Renault 12 pin дает возможность подключать сканеры с интерфейсом OBDII к автомобилям Renault, оснащенным разъемом 12 Pin.

Инструмент для подключения к 8-контактным диагностическим колодкам грузовых автомобилей Volvo современных диагностических автосканеров, работающих по стандарту OBD2 и имеющих 16-контактный разъем.

Инструмент для подключения современных OBD2 диагностических устройств с 16-пиновым разъемом к старым моделям автомобилей Fiat, Lancia, Alfa Romeo и к некоторым моделям Chery, оборудованным 3-контактным диагностическим разъемом.

Инструмент для подключения современных диагностических средств OBD2 к 17-контактным диагностическим колодкам старых моделей автомобилей Mazda

Кабель-переходник Man 12 Pin служит для подключения автомобилей Man к сканерам с разъемом OBDII.

Переходник Honda 3 pin дает возможность подключать сканеры с интерфейсом OBDII к автомобилям Honda и Acura, оснащенным разъемом 3 Pin.

Кабель-переходник Iveco 30 Pin служит для подключения грузовых автомобилей Iveco к сканерам с разъемом OBDII.

Инструмент для подключения современных диагностических сканеров и адаптеров, работающих по протоколам OBD2, к автомобилям Honda c 5-контактным диагностическим разъемом.

Инструмент для подключения современных OBD2 диагностических средств к старым автомобилям Peugeot и Citroen до 1997 года выпуска.

Инструмент для осуществления диагностики автомобилей Mercedes с 1994 по 2002 годы выпуска при помощи современных диагностических средств OBD2

Набор кабелей для подключения современных диагностических средств к европейским автомобилям до 2000 года производства без OBDII разъема

Инструмент для подключения диагностических устройств с разъемом OBD2 16 pin к диагностическим колодкам GM 12 pin

Инструмент для разветвления сигнала OBD и подключения к одной диагностической колодке двух диагностических устройств

Инструмент для подключения диагностических приборов в условиях затрудненного доступа к колодке и ограниченного пространства. Длина 10 см.

Инструмент, облегчающий подключение диагностических устройств к колодкам, расположенным в труднодоступных местах. Длина 20 см.

Переходник OBD2 на COM port – адаптер для подключения автомобиля с диагностическим портом OBDII к уcтройствам с разъёмом DB9 (COM).

Кабель OBDII female под распайку – универсальный кабель с разъёмом OBDII с одной стороны и 16 жилами с другой стороны. Длина составляет 20 см.

Читать еще: Шины нордман 4 зимние цена отзывы r14

Переходник Knorr/Wabco Trailer 7pin to 16pin OBD2 предназначен для использования с различными автосканерами

Разъем OBDII можно использовать для восстановления поврежденного разъема сканера или переходника, для создания собственных переходников с необходимой распайкой и т.д.

Вспомогательный инструмент для диагностики грузового транспорта Scania и DAF, оборудованных круглым 16-контактным диагностическим разъемом, при помощи автосканеров OBD2

Кабель-переходник Mercedes 14 Pin служит для подключения автомобилей к сканерам с разъемом OBDII.

Специализированные адаптеры, при помощи которых можно практически любой автосканер, оснащенный стандартным разъемом OBDII 16 pin, подключить к автомобилям, использующим какой-либо другой диагностический порт. Стоит отметить, что практически все переходники, у которых на одной из сторон находится OBDII Female, совместимы с автосканерами, имеющими разъем Male, независимо от производителя оборудования и адаптера.

Не знаете что выбрать?

Обратитесь к нашим специалистам! Мы поможем подобрать оборудование подходящее под ваши нужды.

Для клиентов из Москвы: 8 (495) 648-62-46
Вы не из Москвы? Не беда, звонок на этот номер из любого города РФ бесплатный: 8 (800) 775-09-46.

Обратитесь к нашим специалистам! Подберем оборудование подходящее под ваши нужды.

Подключение адаптера ELM 327 к диагностическому разъему ВАЗ 2110 своими руками (с фото)

Современные автомобили ВАЗ 2110 имеют систему диагностики неисправностей, которая может много рассказать не только специалисту СТО, но и обычному водителю, если он знает, как правильно считывать а также расшифровывать коды ошибок.

Для того, чтобы считывать коды, или в случае замены диагностического оборудования, необходимо знать, что диагностический разъем на ВАЗ 2110 расположен под консолью приборной панели слева, здесь же – распиновка на каждый кабель.

Диагностический разъем ВАЗ 2110

Как понять, что машина неисправна?

На панели приборов есть специальная лампа с надписью CHECK ENGINE. Когда вы включаете зажигание, она загорается, а пока вы не запустили двигатель, специальная программа считывает данные со всех систем, агрегатов автомобиля, таким образом передавая данные на бортовой компьютер о выявлении неисправностей.

После того, как вы завели двигатель, лампа должна гаснуть, однако если она еще секунд 10 горит, значит, какие-то неполадки выявлены, коды ошибок внесены в программы бортового компьютера.

Связь с контроллером осуществляется с помощью колодки диагностики.

Контрольный сигнал CHECK ENGINE на панели приборов ВАЗ 2110

Заводской контролер

На большинстве автомашин ВАЗ 2110 установлен контроллер «Январь-4». Обратная связь в нем не предусмотрена. Сигналом обнаружения неисправности считается включение «CHECK ENGINE». Выявлений неисправностей в таком контролере не так уж много – коды ошибок вычисляются, начиная с цифры 12, и заканчивая 61.

Вычисление кодов

Чаще всего «расшифровывают» коды диагностической программы специальным прибором. Однако на ВАЗах это не так уж трудно сделать своими руками.

ЭБУ Январь 4 для ВАЗ 2110

Само диагностика происходит так:

Соединяете контакт «В», который имеет колодка диагностики и «массу»;
Ключ в зажигании поворачиваете на третье положение, машину не заводите;
Сначала упомянутая лампа «CHECK ENGINE» трижды подряд, вспышками высвечивает код 12. Он, собственно, ни о какой неисправности не сигнализирует, а просто показывает, что программы диагностики работают. На ВАЗ 2110 это происходит в таком порядке: лампа коротко мигает один раз (что следует считать обозначением цифры 1). После паузы, длящейся не менее двух секунд, мигает два раза подряд (двойка). Вот и получилась цифра два. И так повторяется три раза, чтобы водитель разобрал эти знаки;
Теперь нужно быть внимательным, чтобы не пропустить неисправностей. После того, как диагностическая программа заявила о своей исправности, она начнет высвечивать коды ошибок, если таковые есть. Точно так же – вспышками и паузами.

Установка нового адаптера

Для ВАЗ 2110 подходят современные адаптеры elm 327 с программой (проколом) OBD-II. Их установка возможна и своими руками. Для начала нужно приобрести elm 327, кабель к нему. Расположение диагностического разъема вам уже известно. Обязательно изучите инструкцию, в которой указана распиновка колодки, и местоположение каждого разъема.

Схема подключения ELM327 к диагностической колодке 12 PIN

Колодка снимается довольно легко. В каждый разъем колодки вставляете свой кабель, обязательно сверяя, чтобы распиновка elm 327 соответствовала указаниям производителя. Проверьте, чтобы каждый разъем был правильно подключен, и каждый кабель соответствовал своему месту. После этого колодка устанавливается на свое место.

Подключение диагностического разъема к колодке

Программы определения неисправностей для elm 327 можно скачать в интернете, причем многие – бесплатной версии. Теперь ваш ВАЗ готов к выявлению ошибок в различных системах авто, а коды ошибок вы всегда можете скачать у нас.

Подключение диагностического разъема к колодке
