Ремонт механизма переключения передач

Механизм переключения передач

Механизм переключения передач – часть механической коробки передач (МКП), позволяет водителю выбирать нужную передачу вручную, передает усилие с рычага переключения на муфту, блокирующую выбранную ведомую шестерню на вторичном валу КП. Механизм переключения передач может дополняться устройством автоматического выключения сцепления, в этом случае говорят о полуавтоматической КП (или о КП с полуавтоматическим управлением).

Содержание

Типы механизмов переключения передач

По типу механизма выбора передач МКП подразделяются на селекторные, в которых передачи выбираются рычагом, перемещаемым по Н-алгоритму, как в большинстве автомобилей, и секвентальные, в которых передачи выбираются последовательно от низшей к высшей и обратно перемещаемым в одной плоскости рычагом – как в большинстве мотоциклов.

В классическом случае у автомобиля с МКП рычаг переключения передач, расположен на верхней или боковой крышке коробки передач. Поскольку компоновка автомобиля с передним расположением двигателя и задними ведущими колесами предполагает смещение КП ближе к подкапотному пространству, конструкторам приходится либо удлинять рычаг переключения, либо использовать промежуточные рычаги-удлинители. К достоинствам такой МКП с расположением рычага переключения непосредственно в крышке картера можно отнести четкость срабатывания, хорошую обратную связь, благодаря которой водитель тактильно ощущает, какая передача включена в данный момент и сработал ли механизм переключения, невысокий уровень вибраций на рычаге. Недостатком такого расположения рычага является нерациональное использование пространства кузова – конструкторам приходится выстраивать напольную нишу на полу кабины и выделять часть пространства под перемещения рычага КП.
В автомобилях вагонной компоновки (минивэны, микроавтобусы, автобусы), длиннобазных, специального назначения, с заднемоторной и среднемоторной компоновкой, переднеприводных используют дистанционное управление МКП. Рычаг переключения при этом располагается на полу, на панели приборов или под рулем. Во всех случаях рычаг соединен с ползунами, перемещающими муфты КП, тягами или «кулисами». Применение тяг облегчает планирование внутреннего пространства кузова автомобиля, но усложняет механическую часть автомобиля. Недостатки таких механизмов: увеличенное усилие на рычаге переключения из-за сил трения в тягах, разбалтывание шарниров «кулис», в результате чего снижается четкость переключения передач, а также необходимость смазки и обслуживания дистанционного привода ползунов.
В автомобилях с заднемоторной и среднемоторной компоновкой (в частности, в спорт-карах и автобусах) иногда применяют электромеханический или пневматический привод механизма переключения КП. В этих случаях механизм переключения оснащают дополнительными механизмами полуавтоматического управления сцеплением.

Секвентальные МКП наибольшее распространение получили на мотоциклах, где передачи переключаются движением ножного рычага вниз и вверх. Иногда такими механизмами оснащаются переднеприводные автомобили. Рычаг коробки передач у таких машин перемещается вперед и назад, Н-образный селектор отсутствует. Главным недостатком секвентального механизма является невозможность быстрого выбора нейтральной передачи – для этого приходится переключать МКП последовательно на две-три ступени «сверху вниз». Для облегчения выбора нейтрали в секвентальных мотоциклетных МКП предусмотрены промежуточные ступени. Основное нейтральное положение секвентального рычага находится между первой и второй передачами, дополнительное – между второй и третьей (реже между третьей и четвертой передачами).

Селекторные механизмы переключения МКП

Какое бы устройство ни имел селекторный механизм переключения – с рычагом, встроенным непосредственно в крышку картера КП, или с дистанционным управлением тягами – принцип действия остается единым. Рычаг переключения передач перемещается в двух плоскостях. Поперечным перемещением рычага водитель выбирает вилку ползуна, воздействующего на муфту переключения, продольным перемещением – перемещает муфту и блокирует выбранную шестерню вторичного вала, то есть «переключает передачу».
Обычно центральное положение рычага МКП фиксируется пружинами. Это положение соответствует нейтральной передаче, то есть вторичный вал КП отключен от ведущего, первичного вала. Автомобиль либо стоит на месте, либо движется за счет сил инерции, накатом.

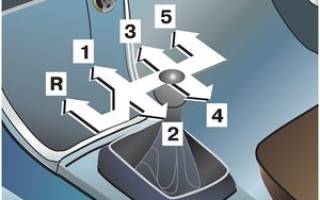

Н-образный селектор МКП, являющийся общепринятым стандартом, работает следующим образом. Для включения первой передачи в 4-ступенчатой коробке водитель перемещает рычаг влево и вперед – выбирая вилку и через нее ползун включения первой передачи и потом сдвигая муфту включения к шестерне первой передачи вторичного вала КП. Зубчатые венцы муфты и шестерни входят в зацепление (через синхронизатор КП), шестерня блокируется на валу. Плавно отпустив педаль сцепления и прибавив обороты двигателя педалью акселератора, водитель трогает машину с места.
Набрав скорость, водитель выжимает педаль сцепления и переводит рычаг МКП из верхнего левого положения в нижнее левое – включается вторая передача. В продольной плоскости нейтрали находятся две следующие высшие передачи – вверху третья, внизу четвертая.
Задняя передача включается переводом рычага в крайнее правое положение через преодоление сопротивления блокирующей пружины (она предотвращает случайное включение заднего хода во время движения автомобиля вперед), затем сдвигает рычаг вперед, перемещая шестерню заднего хода, которая входит в зацепление с соответствующими шестернями промежуточного и вторичного валов. Если принцип работы селектора принят всеми автопроизводителями за основу, то расположение передач на Н-образном селекторе не стандартизировано. Передачи могут включаться в другом порядке – первая влево вниз, вторая влево вверх, третья влево вниз, четвертая влево вверх.
В пятиступенчатых МКП разнообразие расположения передач на селекторе еще больше. Первая скорость может располагаться в одной плоскости селектора с включением заднего хода. Либо там же может располагаться пятая передача. Селектор заднего хода может иметь угловое, а не линейное перемещение. И так далее – решений достаточно много, но все они укладываются в общепринятую реализацию Н-образного селектора.
Следует заметить, что помимо Н-селектора в автомобилях применяются и другие схемы управления МКП. В автоматизированных МКП с традиционным селектором рычаг переключения может перемещаться только вперед и назад, как в секвентальных механизмах. Пример такой машины – автомобиль Bugatti Veyron.

Подрулевые механизмы переключения КП

В автомобилях с МКП и подрулевым расположением рычага переключения применяются те же схемы переключения с Н-образным селекторным механизма выбора передач. Но иногда в нейтральном положении рычаг переключения не располагается напротив селектора высших передач. В этом случае для включения первой-второй передач рычаг выдвигают на себя, для включения третьей-четвертой – отжимают от себя. Так переключались передачи на довоенных и послевоенных американских легковых автомобилях.
В отечественном автомобиле ГАЗ-21 нейтральное положение рычага находилось напротив селектора высших передач. Скорости переключались: на себя вверх – задний ход, на себя вниз – первая передача, от себя вверх – вторая передача, от себя вниз – третья, прямая передача.
В наш дни подрулевое расположение рычага переключение передач МКП вышло из употребления. Подобное решение применяется лишь в редких моделях минивэнов для американского и японского рынков. В то же время подрулевое расположение селектора автоматической КП популярно в Америке и в Японии. В автомобилях для европейского рынка чаще применяют напольное расположение рычага селектора АКП.

Ремонт механизма переключения передач

Действия в чрезвычайных ситуациях

Ежедневные проверки и определение неисправностей

Эксплуатация автомобиля в зимний период

Инструкция по эксплуатации и обслуживанию

Расходные материалы для проведения техни ческого обслуживания

Предостережения и правила техники безопасности при выполнении работ на автомобиле

Основные инструменты, измерительные приборы и методы работы с ними

• Базовый комплект необходимых инструментов
• Методы работы с измерительными приборами

Бензиновые двигатели 1.4 л

Бензиновые двигатели 1.6 л и 1.8 л

Система питания и управления двигателя

Система впуска и выпуска

Механическая коробка передач

• Экстерьер
• Интерьер
• Двери
• Остекление
• Люк крыши
• Сиденья
• Кузовные размеры
• Приложение к главе

Система отопления, вентиляции и кондиционирования

Электрооборудование и электросистемы автомобиля

• Использование схем
• ABS Датчики колес
• ABS Силовой модуль, масса
• АКП Силовой модуль, масса, передача данных
• АКП Датчики частоты и температуры, давления и контроль переключения
• АКП Индикатор режимов работы
• АКП Интегрированный модуль режимов и переключатель ВВЕРХ-ВНИЗ
• Блок урпавления системами
• Блокировка селектора АКП
• Внешнее освещение Габариты
• Указатели поворота
• Внешнее освещение
• Комбинация задних фонарей
• Внешнее освещение
• Переключатель управления
• Выключатели на пассажирских ремнях безопасности
• Выключатель на водительском ремне безопасности
• Высокоскоростная шина GMLAN 1
• Высокоскоростная шина GMLAN 2
• Датчик дождя и омыватели
• Дневные ходовые огни, система автоматической регулировки направления света фар
• Замки запирания дверей
• Замок зажигания
• Звуковой сигнал
• Иммобилайзер
• Климатическая установка с автоматическим управлением
• Фары головного освещения с галагенным лампами
• Климатическая установка с ручным управлением
• Контроль стабилизации
• Круиз-контроль
• Линейная сеть связи (LIN)
• Люк крыши
• Муфта подключения заднего моста
• Наружные зеркала заднего вида
• Обнаружение объектов (Park Pilot) и защита пешеходов
• Освещение интерьера
• Оттаиватель
• Очиститель и омыватель ветрового стекла
• Очиститель и омыватель заднего стекла
• Питание, масса и низкоскоростная шаина GMLAN
• Подогрев руля
• Подогрев сидений
• Прикуриватель
• Противотуманные фары и фонари
• Салонное зеркало заднего вида
• Сервопривод регулировки водительского сиденья
• Сервопривод регулировки пассажирского сиденья
• Силовой вывод дополнительного оборудования
• Система дистанционного доступа в салон автомобиля (Keyless)
• Система пассивной безопасности (SIR)
• Система подзарядки (KL9)
• Система подзарядки (без KL9)
• Система пуска D0
• Система Старт-Стоп (KL9)
• Система электроусилителя рулевого управления
• Среднескоростная шина CAN (U4D)
• Стеклоподъемники задних дверей
• Стеклоподъемники передних дверей c AER
• Стеклоподъемники передних дверей без AER
• Фара головного освещения в сборе, левая
• Фара головного освещения в сборе, правая

Механизм переключения передач, отчет о восстановлении

Механизм переключения передач, отчет о восстановлении

Сообщение 11piligrim11 » 05 май 2013, 03:41

(первоначально информация размещена на volkswagen.msk.ru автор Кедр )

Однажды в дороге случилась неприятность, внезапно перестали включаться передачи. Причем кулиса двигалась вперед-назад с явной натугой, а вправо-влево – никак. Быстрый осмотр показал, что «собака порылась» непосредственно в механизме переключения передач.

Итак, как был проведен курс лечения:

1. Подготовительные работы:

• машину поставили на ровную площадку (в гараже). Яма приветствуется, но не критично.
• сняли АКБ
• под КПП подставили домкрат и взяли на него вес коробки
• открутили четыре болта крепления подушки КПП

•сняли площадку для АКБ и всю пластиковую «ботву» вокруг нее.
•сняли хомуты с патрубков 1, 2, 3 и разъединили их

В результате подкапотное пространство приобрело вот такой вид

Тем самым мы получили необходимые сантиметры жизненного пространства, чтобы отсоединить от КПП механизм переключения и вынуть его для дальнейшего осмотра.

Вот так он выглядит на машине:

• при помощи отвертки отщелкнули от механизма два троса
• отсоединили разъем выключателя фонаря заднего хода
• вооружившись ключом на 10, такой же головой (посадочный размер ¼), удлинителями и карданчиком, начали процесс откручивания шести болтов. Четыре болта откручиваются сверху, два – снизу, ключом. Процесс медленный, запаситесь терпением.
• открутив болты, аккуратно вынимаем механизм движением вверх, сантиметров на 7-10. Затем наклоняем его и выводим из отверстия в КПП. Отводя в сторону тросы, шланги, провода вытаскиваем механизм на свет и радуемся заслуженному перекуру

Вот он, родимый, правда, без выключателя

А вот оттуда, мы его вынули

3. Лечение:
• осмотрели механизм и выяснили причину – КОРРОЗИЯ

Именно из нее шток в механизме начал подклинивать. В вертикальном положении (кулиса вправо-влево) – наглухо, в горизонтальном (кулиса вперед-назад) – чуть-чуть с натугой.
• пролили ВДшкой – механизм заработал. На ночь механизм положили в ванночку и залили БУшной тормозухой.
• на следующий день тормозную жидкость слили, механизм протерли и пролили его трансмиссионным маслом
• проверили еще раз на работоспособность и собрали для «экстрадиции на родину»

На этом, как бы, и ограничились. Сильных повреждений (выработки, углублений и т.д.) не обнаружили.
В принципе, зная о причинах такой ситуации, можно было бы и не снимать механизм, а обработать места коррозии ВДшкой на месте. Для этого, всего-то, надо было бы снять выключатель фонаря – доступ нормальный, а в верхнюю точку коррозии попасть струей ВДшки метким прицеливанием. Но это так, лирическое отступление.

4. Установка:
Все то же самое, что изложено в п.п. 1 и 2, только в обратной последовательности.

Ремонт РКПП автомобиля при тяжелом переключении передач

Владельцы современных автомобилей иногда сталкиваются с такой проблемой как ремонт коробки робот. Этот узел трансмиссии стали устанавливать на свою продукцию многие гиганты автопромышленности. Основная идея – снизить стоимость автомобиля в сочетании с уменьшением расхода горючего.

Плюсы и минусы роботизированной трансмиссии

Коробка переключения передач робот отличается экономичностью, которая сопоставима с данным параметром «механики», значит, снижаются выбросы выхлопных газов. С этим в Европе сейчас строго, поэтому РКПП в фаворе. Другое преимущество – относительно доступная цена – нравится конечным потребителям. Нам с вами, уважаемые автолюбители.

плюсы и минусы разных коробок передач

Гидромеханический “автомат”

Механическая коробка передач	Вариатор	Роботизированная механика	Преселективная трансмиссия
Плюсы	Экономия топлива, простота конструкции, высокая надёжность, динамичность.	Плавность, комфорт, надежность, универсальность.	Плавность, экономичность, высокий КПД, малый вес.	Экономичность, невысокая стоимость.	Экономичность, плавность, скорость переключений.
Минусы	Потеря мощности двигателя при переключении передач, повышенная утомляемость при вождении, износ сцепления.	Увеличенный расход топлива и более долгий разгон.	Фоновый шум, сложная электроника, дороговизна ремонта и обслуживания, невысокая надежность.	Толчки и рывки при переключениях, задумчивость.	Дороговизна, плохая ремонтопригодность, сложность конструкции.

Казалось бы, роботизированная трансмиссия – это светлое будущее автомобилестроения. Но не все так просто. Наряду с достоинствами робот имеет и слабые стороны. О ремонте РКПП скажем ниже, пока же разберемся с динамикой автомобиля.

Главный недостаток – очень медленное переключение скоростей на роботе. Коробка надолго разрывает передачу крутящего момента при переключении скоростей. Это приводит к провалам на разгоне. Ухудшается не только приемистость, но и общее ощущение комфорта от вождения.

Яркий пример – переключение робота на «Тойота Королла» (Toyota Corolla). Начало движения само по себе не слишком комфортное: случаются рывки, разгон очень медленный. Ускорение начинается неожиданно, приходится притормаживать, чтобы не «догнать» идущий впереди транспорт.

Если на загородной трассе переключение передач робота не доставляет особых неудобств – на скорости машина ведет себя достаточно уверенно – в мегаполисе все несколько иначе. Движение в городском режиме требует частых остановок и стартов. Водителю приходится постоянно бороться с непростым «норовом» роботизированной трансмиссии.

Инженерное решение в виде двойного сцепления помогло выправить ситуацию. Такой робот при переключении передач не «тупит». По комфорту управления автомобили, оснащенные РКПП данного типа, вплотную приблизились к моделям с АКПП. При этом расход топлива существенно снизился. В городском цикле движения роботизированная КПП с двойным сцеплением показала даже лучшие результаты, чем «механика».

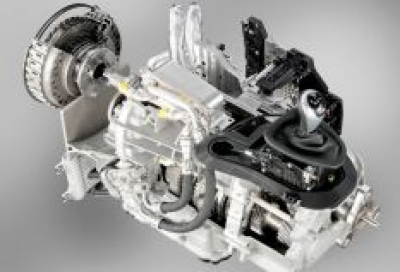

Особенности ремонта коробок передач робот

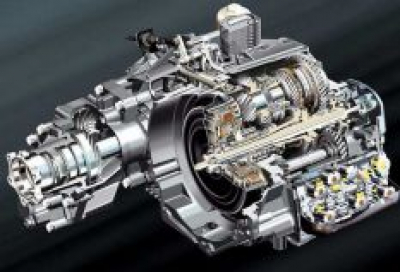

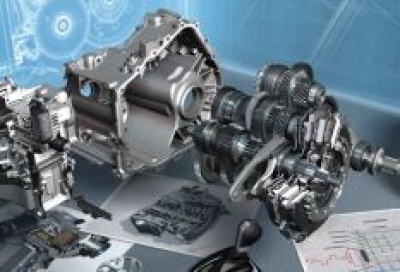

Чтобы понять, по какой причине требуется ремонт коробки робот, надо разобраться, как она работает. Переключение скоростей основано на том же принципе, который реализован в классической МКПП. Разница лишь в том, что у роботизированной трансмиссии движением валов и шестерен управляют сервоприводы или гидроцилиндры.

1 Первичный вал

2 Вторичный вал

3 Электрогидравлический исполнительный механизм

4 ЦПУ

Так как конструкция во многом схожа с «механикой», ремонт коробки робот «Форд», «Опель» или «Тойота» обходится дешевле, чем у АКПП. Также меньше затрат требуется на техническое обслуживание роботизированной трансмиссии.

В сравнении с механикой ремонт РКПП «Ситроен», «Форд» или другой марки обойдется дороже, как и обслуживание. Но взамен водитель получает больший комфорт при управлении. Если робот оснащен двойным сцеплением, к удобству эксплуатации прибавляется еще и заметная экономия топлива.

Так как в РКПП встроен электронный блок управления, ремонт коробки робот «Королла», «Форд Фокус» или другой модели требует высокой квалификации мастера. В гаражных условиях не стоит пытаться исправить поломку. Если только вы не являетесь тем самым квалифицированным автослесарем, и у вас в гараже найдется необходимое оборудование.

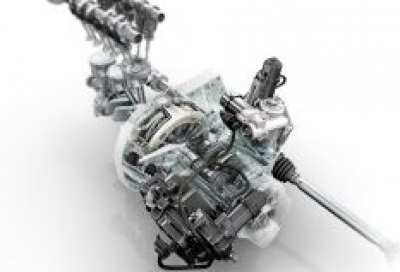

1 блок управления коробкой передач

2 актуатор сцепления

3 актуатор механизма переключения передач

4 датчик частоты вращения первичного вала коробки передач

Какова же цена ремонта коробки передач робот?

Скажем сразу – веселого в этом мероприятии мало. Цифры просто обескураживающие. Для некоторых бюджетных моделей стоимость восстановления роботизированной трансмиссии доходит до 30 и даже 40% цены авто.

Возьмем для примера относительно бюджетный Ford Focus с роботизированной трансмиссией Powershift. Если вы полностью убили агрегат (а это отнюдь не редкость), приготовьтесь потратиться. Полный ремонт коробки робот «Форд» у официального дилера обойдется дороже 200 тысяч рублей. Для автомобиля стоимостью около 800 тысяч это более 25%.

Еще более удручающая ситуация ожидает владельцев Шкоды Октавия с роботизированной трансмиссией DSG. Если они задумают заменить РККП в официальном дилерском центре, придется заплатить около 380 тысяч (запчасти плюс оплата работы мастеров). Для автомобиля стоимостью около 800 тысяч рублей это почти половина цены.

Особенности ремонта коробки робот «Опель», «Форд» или «Тойота»

Чаще всего ремонт РКПП «Форд» требуется, когда трансмиссионное масло заливает диски сцепления и они проскальзывают. Причина – протечка сальников первичного вала. Вторая по распространенности проблема – заклинивает актуаторы сцепления. Третье место приходится на управляющий блок.

В таких случаях под ремонтом коробки робот «Форд» подразумевается замена поврежденных деталей. Между прочим два оригинальных сцепления стоят порядка 100 тысяч рублей, а пара актуаторов потянет на 70 000. Рядом с ними полсотни тысяч за управляющий модуль уже не кажутся невероятными.

Ремонт коробки робот «Опель» обходится дешевле, но тоже пробивает в семейном бюджете ощутимую пробоину. Трансмиссия Easytronic разработана совместно Opel и корпорацией Luk. По эксплуатационным характеристикам она схожа с DSG от концерна VW Group или «фордовской» Powershift. Те же проблемы, и те же достоинства. Хотя последние выражены не так явно.

Что с «японцами»?

Удивительно, но ремонт коробки робот «Королла» обходится намного дешевле. Почти на порядок. Механическая часть коробки надежна. Если применять качественное масло (читать подробно про трансмиссионное масло SUPROTEC ATOMIUM), то диск сцепления живет 60 – 90 тыс. (в зависимости от стиля езды). Замена стоит 36 тыс. руб. (меняется только с корзиной). Актуатор живет 100 – 120 тыс. Замена стоит 62 тыс. руб. и меняется только со сцеплением. Сейчас в России Corolla с роботизированной трансмиссией не продается, но дилеры исправно ремонтируют эти узлы. Японский сервис – это что-то.

Достаточно дорого обходится и ремонт РКПП «Ситроен», если вы надумаете обратиться к официальному дилеру. Замена узла обойдется в те же самые 300 000, как и в случае со «Шкодой Октавия». Это конечно в три раза дешевле, чем за ремонт робота на BMW X 3, который тянет на миллион, но и цены автомобилей отличаются в разы.
