Схема предохранителей газ 2705

Электросхема для автомобилей ГАЗ 3302, 2705

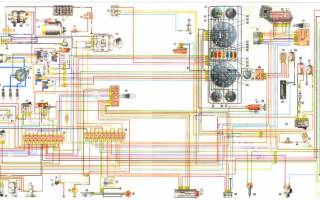

Схема электрическая для автомобилей ГАЗ 3302, ГАЗ 2705

  1. боковой указатель поворотников;
  2. указатель поворотников;
  3. блоки передних фар;
  4. лампы передних габаритных огней;
  5. лампа (дальний-ближний) фары;
  6. тумблер подсветки задней части салона (для автомобилей с двухрядным расположением сидений);
  7. подсветка подкапотного пространства;
  8. светильники освещения задней части салона (для автомобилей с двухрядным расположением сидений);
  9. светильник освещения кабины в передней части;
  10. плафоны (плафон для ГАЗ-2705 и ГАЗ-27057 с двухрядным расположением сидений) грузового салона;
  11. реле включения стартера;
  12. центральный блок плавких вставок;
  13. электрогенератор;
  14. расположение стартёра;
  15. аккумуляторная;
  16. выключатель плюсовой клемы аккумулятора;
  17. кнопка управления дистанционно выключателем аккумулятора;
  18. реле-прерыватель сигнальной лампы стояночного тормоза;
  19. замок зажигания;
  20. выключатель сигнала ручного тормоза;
  21. датчик сигнальной лампы аварийного уровня тормозной жидкости;
  22. температурный датчик охл.жидкости тосола (воды);
  23. датчик температуры тосола (воды);
  24. датчик прибора визуального контроля давления масла;
  25. датчик сигнальной лампы аварийного давления масла;
  26. Тумблер противотуманных фар;
  27. главный переключатель режимов наружного освещения;
  28. нижний блок плавких вставок;
  29. выключатель электрического насоса системы отопления (ГАЗ-33023; -330273);
  30. электрический насос системы отопления (ГАЗ-33023; -330273);
  31. электрический двигатель стеклоомывателя;
  32. расположение сигнала;
  33. розетка подлючения переносного фонаря;
  34. плафон платформы (ГАЗ-3302; -33021; -33027);
  35. зуммер сигнала водителю (ГАЗ-3302, -33021, -33027);
  36. выключатель зуммера (ГАЗ-3302, -33021, -33027);
  37. кнопка включения световой аварийной сигнализации;
  38. реле указателей поворотников;
  39. верхний блок плавких вставок;
  40. устройство переключения режимов работы указателей поворотников;
  41. щиток контрольных приборов;
  42. прибор контроля за уровнем топлива в баке;
  43. лампа-индикатор резерва топлива в баке;
  44. вольтметр;
  45. спидометр;
  46. счетчик суточного пробега;
  47. лампа-индикатор указателей поворотников (зеленый);
  48. лампа-индикатор аварийного падения до критического уровня тормозной жидкости и о поднятом рычаге ручного тормоза (красный);
  49. лампа-индикатор разряда аккумулятора;
  50. лампа-индикатор включения блокировки межосевого дифференциала раздаточной коробки (для полноприводных моделей 4х4);
  51. лампа-индикатор перегрева тосола (воды) (красный);
  52. лампа-индикатор габаритного света (зеленый);
  53. лампа-индикатор дальнего света фар (синий);
  54. тахометр;
  55. указатель давления масла;
  56. лампа-индикатор аварийного (критического) давления масла (красный);
  57. температурный указатель тосола (воды);
  58. кнопка сигнала торможения;
  59. кнопка автоматического включения сигнала заднего хода;
  60. выключатель сигнала блокировки межосевого дифференциала (для полноприводных моделей 4х4);
  61. расположение на схеме топливного датчика, контролирующего уровень;
  62. устройство переключения режимов работы электромотора дополнительного печки и электрическогонасоса системы отопления (для фургонов с двумя рядами сидений);
  63. резистор электромотора дополнительного радиатора отопления салона;
  64. радиоприемник;
  65. многофункциональное гнездо прикуривателя;
  66. многопозиционный тумблер электромотора вентилятора печки;
  67. электрический насос системы отопления (для фургонов с двумя рядами сидений);
  68. электрический двигатель дополнительного радиатора отопления салона;
  69. электрический двигатель радиатора отопления салона;
  70. резистор электромотора печки;
  71. расположение реле управляющее приводом стеклоочистителей;
  72. электрический двигатель стеклоочистителя;
  73. устройство переключения режимов работы стеклоочистителя;
  74. фонарь комбинированный задний;
  75. расположение ламп указателей поворотников;
  76. расположение ламп габаритного света;
  77. лампа сигнала торможения;
  78. лампа света заднего хода;
  79. лампы заднего противотуманного света;
  80. подсветка номера;
  81. бабина (высоковольтная катушка) зажигания;
  82. свечи;
  83. трамблёр с вакуумным приводом опережения зажигания

Блок предохранителей и реле Газель УМЗ 4216 инжектор

Блок предохранителей и реле Газель УМЗ 4216 инжектор

1 – пинцет для извлечения предохранителей;
2 – запасные предохранители;
3 – колодка диагностики

Предохранители верхнего ряда защищают цепи:
1. 10А — Лампа габаритного света в левой блок-фаре, лампа габаритного света в левом заднем фонаре, сигнализатор включения габаритного света, лампа освещения номерного знака
2. 10А — Лампа габаритного света в правой блок-фаре, лампа габаритного света в правом заднем фонаре, лампа освещения вещевого ящика, лампы подсветки выключателей, розетки и прикуривателя.
3. 15А — лампы ближнего света левой блок-фары, сигнализатор включения ближнего света.
4. 15А — Лампы ближнего света правой блок-фары
5. 15А — Лампа дальнего света левой блок-фары, сигнализатор включения дальнего света
6. 15А — Лампа дальнего света правой блок-фары
7. 10А — Лампы противотуманного света в задних фонарях
8. 10А — Реле указателей поворота в режиме указания поворотов.
9. 15А — Реле указателей поворота в режиме аварийной сигнализации
10. 10А — Датчик положения педали тормоза в режиме включения сигналов торможения
11. 20А —Лампы противотуманных фар (опция)
12. — резерв.

Предохранители нижнего ряда защищают цепи:
13. Комбинация приборов, датчик скорости, выключатель света заднего хода, кран отопителя, обмотка реле насоса отопителя
14. 10А — Блок управления ABS
15. 20А — Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель
16. 5А — Блок управления освещением (кроме габаритного света и регулировки подсветки панели приборов)
17. 15А— Блок управления отоплением и вентиляцией, переключатель вентилятора дополнительного отопителя
18. 25А — Электродвигатель и электронный регулятор частоты вращения вентилятора отопителя, реле насоса отопителя
19. 20А — Электродвигатели стеклоподъемников (опция)
20. — резерв.
21. 20А — Реле звукового сигнала, прикуриватель, розетка
22. 15А — Покапотная лампа, плафоны освещения салона (кабины), плафон освещения подножки
освещения подножки (автомобили ГАЭ-3221 и мод.).
23. 10А — Головное устройство звуковоспроизведения (магнитолла)
24. 5А — Колодка диагностики, реле обогрева наружных зеркал заднего вида, электроприводы наружных зеркал заднего вида (опция)
25. 15А — Блок управления двигателем, катушка зажигания
26. 20А — Обмотка и контакты главного реле
27. 15А —Реле топливного насоса
28. 5А —Блок управления двигателем
29. 5А —Резерв

Читать еще:  Схема подключения диагностического разъема

Реле монтажного блока в салоне автомобиля:

К1 – Реле стеклоочистителя (электродвигатель очистителя ветрового стекла)
К2 – Реле плафона двери (лампа плафона освещения двери)
К3 – Реле противотуманных фар (лампы противотуманных фар)
К4 – Реле обогрева зеркал (элементы обогрева наружных зеркал заднего вида)
К5 – Реле ближнего света (лампы ближнего света блок-фар)
К6 – Реле насоса отопителя (электродвигатель насоса дополнительного отопителя)
К7 – Реле звукового сигнала (звуковые сигналы)
К8 – Реле дальнего света (лампы дальнего света блок-фар)

АВТОМОБИЛЬНЫЕ ЭЛЕКТРОСХЕМЫ

Вы используете Internet Explorer 6, или старше. Мы настоятельно рекомендуем вам поискать другой браузер или новейшую его версию, чтобы сделать свою работу в интернете более приятной, и соответствующей новейшим стандатрам.

Электрическая схема автомобилей ГАЗ-3302, -2705

Электросхема ГАЗ-3302, -2705 с двигателями ЗМЗ-402, УМЗ-4215

ГАЗ-3302, -2705 – “Газели” наиболее раннего выпуска комплектовались двигателями Заволжского моторного завода мощностью 100 л.с. и Ульяновского завода, соответственно 90 л.с. Электропроводка этих моделей частично отличается от моделей с инжекторными двигателями в той части где осуществляется описание систем зажигания и дополнительными участками схем контролирующих датчиков.

Для того чтобы скачать электросхемы ГАЗ-3302, -2705 , кликните по рисунку левой кнопкой мыши, затем на стрелку “полный размер” и правой кнопкой выбирайте “сохранить как…”

  1. боковой указатель поворотников;
  2. указатель поворотников;
  3. блоки передних фар;
  4. лампы передних габаритных огней;
  5. лампа (дальний-ближний) фары;
  6. тумблер подсветки задней части салона (для автомобилей с двухрядным расположением сидений);
  7. подсветка подкапотного пространства;
  8. светильники освещения задней части салона (для автомобилей с двухрядным расположением сидений);
  9. светильник освещения кабины в передней части;
  10. плафоны (плафон для ГАЗ-2705 и ГАЗ-27057 с двухрядным расположением сидений) грузового салона;
  11. реле включения стартера;
  12. центральный блок плавких вставок;
  13. электрогенератор;
  14. расположение стартёра;
  15. аккумуляторная;
  16. выключатель плюсовой клемы аккумулятора;
  17. кнопка управления дистанционно выключателем аккумулятора;
  18. реле-прерыватель сигнальной лампы стояночного тормоза;
  19. замок зажигания;
  20. выключатель сигнала ручного тормоза;
  21. датчик сигнальной лампы аварийного уровня тормозной жидкости;
  22. температурный датчик охл.жидкости тосола (воды);
  23. датчик температуры тосола (воды);
  24. датчик прибора визуального контроля давления масла;
  25. датчик сигнальной лампы аварийного давления масла;
  26. Тумблер противотуманных фар;
  27. главный переключатель режимов наружного освещения;
  28. нижний блок плавких вставок;
  29. выключатель электрического насоса системы отопления (ГАЗ-33023; -330273);

  • электрический насос системы отопления (ГАЗ-33023; -330273);
  • электрический двигатель стеклоомывателя;
  • расположение сигнала;
  • розетка подлючения переносного фонаря;
  • плафон платформы (ГАЗ-3302; -33021; -33027);
  • зуммер сигнала водителю (ГАЗ-3302, -33021, -33027);
  • выключатель зуммера (ГАЗ-3302, -33021, -33027);
  • кнопка включения световой аварийной сигнализации;
  • реле указателей поворотников;
  • верхний блок плавких вставок;
  • устройство переключения режимов работы указателей поворотников;
  • щиток контрольных приборов;
  • прибор контроля за уровнем топлива в баке;
  • лампа-индикатор резерва топлива в баке;
  • вольтметр;
  • спидометр;
  • счетчик суточного пробега;
  • лампа-индикатор указателей поворотников (зеленый);
  • лампа-индикатор аварийного падения до критического уровня тормозной жидкости и о поднятом рычаге ручного тормоза (красный);
  • лампа-индикатор разряда аккумулятора;
  • лампа-индикатор включения блокировки межосевого дифференциала раздаточной коробки (для полноприводных моделей 4х4);
  • лампа-индикатор перегрева тосола (воды) (красный);
  • лампа-индикатор габаритного света (зеленый);
  • лампа-индикатор дальнего света фар (синий);
  • тахометр;
  • указатель давления масла;
  • лампа-индикатор аварийного (критического) давления масла (красный);
  • температурный указатель тосола (воды);
  • кнопка сигнала торможения;
  • кнопка автоматического включения сигнала заднего хода;
  • выключатель сигнала блокировки межосевого дифференциала (для полноприводных моделей 4х4);
  • расположение на схеме топливного датчика, контролирующего уровень;
  • устройство переключения режимов работы электромотора дополнительного печки и электрическогонасоса системы отопления (для фургонов с двумя рядами сидений);
  • резистор электромотора дополнительного радиатора отопления салона;
  • радиоприемник;
  • многофункциональное гнездо прикуривателя;
  • многопозиционный тумблер электромотора вентилятора печки;
  • электрический насос системы отопления (для фургонов с двумя рядами сидений);
  • электрический двигатель дополнительного радиатора отопления салона;
  • электрический двигатель радиатора отопления салона;
  • резистор электромотора печки;
  • расположение реле управляющее приводом стеклоочистителей;
  • электрический двигатель стеклоочистителя;
  • устройство переключения режимов работы стеклоочистителя;
  • фонарь комбинированный задний;
  • расположение ламп указателей поворотников;
  • расположение ламп габаритного света;
  • лампа сигнала торможения;
  • лампа света заднего хода;
  • лампы заднего противотуманного света;
  • подсветка номера;
  • бабина (высоковольтная катушка) зажигания;
  • свечи;
  • трамблёр с вакуумным приводом опережения зажигания
  • Читать еще:  Тест нешипуемых зимних шин

    Схема электрооборудования ГАЗ-3302, -2705 с двигателями ЗМЗ-402, УМЗ-4215

    Дополнительно смотрим схему электропроводки “Газель” с новой панелью (405 двигатель):

    Схема “ГАЗЕЛЬ” с 405 двигателем

    Схема электропроводки полного качества и с описанием (4, 51 мб) – скачиваем ЗДЕСЬ.

    Схема управления двигателем 405, приведена для примера. С полным качеством и описанием (1,35 Мб) – смотрим ТУТ.

    Где находятся и как поменять резистор и предохранитель печки на автомобиле Газель 3302

    Бортовые автомобили Газель 3302 пользуются огромной популярностью на российском рынке и широко распространены в странах СНГ.

    Газель с индексом 3302 начали выпускать с 1994 года. Затем был достаточно объёмный рестайлинг в 2003 году. Также рестайлингом считаются изменения, внесённые в 2010 году. Но с 2010 года новая модификация Газели получила название Бизнес. Это не отменило планы автопроизводителя выпускать упрощённую и более бюджетную версию этого авто.

    Вне зависимости от модификации, все 3302 рассчитаны на 2 пассажирских места, если не учитывать водителя. При этом машина может оснащаться тентом, удлинённой базой, платформой, усовершенствованной кабиной со спальным местом и пр.

    Одной из основных систем, обеспечивающих комфорт, является отопление. В Газели отопитель реализован достаточно неплохо, хоть и имеет некоторые недостатки. Если печка перестаёт работать, не включается или функционирует только на максимальной скорости вращения электровентилятора, первым делом стоит проверить предохранители и блок дополнительных сопротивлений, то есть резистор.

    Предохранители

    Когда сгорает предохранитель, он обрывает электроцепь, не позволяя электропотребителю получать необходимое для его работы напряжение.

    В случае с печкой при сгорании предохранителя она не будет включаться, электровентилятор не сможет вращаться, а потому тепла внутри салона не окажется. Нельзя отрицать, что порой такая ситуация связана с выходом из строя самого электровентилятора, обрывом проводов или нарушением контактов.

    Следует понимать значимость сгоревшего предохранителя. Плавкие элементы разрушаются лишь в случае короткого замыкания или резкого скачка напряжения, обусловленных теми или иными причинами. Далеко не всегда удаётся простой заменой предохранителя печки вернуть Газели работоспособность системы отопления. Сначала нужно найти причину, из-за которой произошёл обрыв цепи. Если этого не сделать и просто поставить новый предохранитель, он наверняка сгорит так же быстро, как и предыдущий.

    При возникновении неполадок отопителя Газель не будет прогреваться внутри, что создаст существенный дискомфорт для водителя и его пассажиров. Особенно неприятно сталкиваться с отказом печки в зимний период, когда требуется регулярно включать отопитель.

    На автомобилях Газель 3302 используется двухуровневая модель системы защиты электроцепи. Это позволяет обеспечить дополнительную устойчивость в работе всего имеющегося в машине электрооборудования.

    Именно на первом уровне используются силовые плавкие предохранители. Они располагаются в специальном монтажном блоке. Эти элементы срабатывают, когда сила тока меняется значительно. Главная функция предохранителей заключается в защите электрооборудования от возможного короткого замыкания.

    В теории можно отказаться от предохранителей вовсе. Но тогда при скачке напряжения или коротком замыкании всё оборудование, за которое отвечает плавкий элемент, попросту сгорит. Куда дешевле купить небольшой предохранитель за пару десятков рублей, чем менять весь электровентилятор печки или иное дорогостоящее оборудование в машине Газель 3302.

    В модификациях рассматриваемого автомобиля, выпущенных до 2003 года, используются монтажные блоки старого образца. Тут применяются предохранители цилиндрической формы, номинал которых составляет 8 и 16 Ампер.

    А уже после 2003 года в Газели 3302 появились монтажные блоки нового образца, где применяются современные структуры предохранителей. Это пластиковый корпус, внутри которых запаян специальный плавкий элемент в виде нити. Для таких предохранителей характерны более разнообразные номиналы.

    Многие владельцы старых версий Газели 3302 переходят с использования старых монтажных блоков на новые. Сделать это не так сложно, но приходится проводить некоторые доработки, устанавливать перемычки и пр.

    Расположение предохранителей печки

    В случае с предохранителями печки на автомобилях Газель 3302 автовладельцев должны интересовать именно те плавкие предохранители, которые отвечают за работу электровентилятора отопителя. Это главный электрозависимый узел в составе системы отопления машины.

    Если у вас Газель старого образца, выпущенная до 2003 года, тогда наверняка на машине будет стоять соответствующий блок с предохранителями цилиндрической формы. Чтобы отыскать элемент, отвечающий на работу отопительной системы, сядьте на водительское кресло и найдите панель слева от рулевого колеса. Именно под ней находится монтажный блок.

    Читать еще:  Предохранитель главного реле приора

    Отжимая фиксатор, снимается панель. Только не забудьте предварительно отключить минусовую клемму от аккумуляторной батареи, а также выключить на машине зажигание. Менять предохранители допускается исключительно при соблюдении этих условий.

    Далее, когда панель снята, перед вами откроется вид на монтажный блок. Он выполнен в 2 ряда с цилиндрическими элементами. Нас интересует верхний ряд и первый предохранитель слева. Именно он отвечает за электровентилятор отопителя. Зачастую окрашен в красный цвет. Аккуратно отожмите фиксаторы предохранителя, достаньте элемент и заменить его на аналогичный. Убедитесь, что у нового цилиндра номинал тока также составляет 16 А. Вставляйте, возвращайте на место минусовую клемму и включайте зажигание. Можно проверить работоспособность печки.

    Что же касается монтажного блока с предохранителями нового образца, то он также находится внутри салона слева от водителя под крышкой приборной панели. Снимается панель путём отжатия пластиковых фиксаторов. Ищите предохранитель с обозначением F17 и номиналом 15А, а также соседний F18, но уже номиналом в 25А. Точно такой же предохранитель устанавливается на место сгоревшего.

    На выход из строя элемента указывает оборванная плавкая нить. Потому аккуратно достаньте предохранитель специальным пинцетом, либо воспользуйтесь другим подручным инструментом. Желательно не металлическим, а пластиковым. Тут также предварительно выключается зажигание и снимается минусовая клемма с АКБ.

    Менять предохранитель F17 следует в ситуации, когда вышел из строя блок управления климатическим оборудование (вентиляция и отопление) на автомобиле Газель 3302. Также этот элемент отвечает за работу переключателя вентилятора отопителя.

    А расположенный поблизости предохранитель F18 выполняет другие функции. Он защищает сам электрический двигатель вентилятора печки, электронный регулятор частоты вращения, а ещё и реле насоса отопителя.

    Резистор

    Если же говорить про резистор печки Газель, то он отвечает за работу отопителя на 1 и 2 скоростях. Для этого предусмотрено специальное сопротивление, снижающее силу напряжения, и позволяя тем самым электромотору вращаться с меньшей скоростью. Поскольку последний максимальный режим имеет прямое подключение, минуя дополнительное сопротивление, при отказе резистора печка начинает работать только при максимальных оборотах. На 1 и 2 скоростях отопитель включаться не будет.

    Ничего сложного в замене резистора печки на Газели нет. Для этого потребуется выполнить несколько последовательных процедур:

    • Поднимите крышку верхнего бардачка, расположенного на торпеде. Оттуда следует убрать всё лишнее, иначе вещи будут мешать процедуре демонтажа.
    • Под крышкой располагаются 4 шурупа. Именно они удерживают бардачок. Открутите их поочерёдно и отложите пока в сторону.
    • Поскольку это Газель 3302, а не новая версия Бизнес, доступ к электровентилятору отопителя, к которому подключается резистор, намного проще. Тут отсутствует ещё одна панель, из-за которой приходится разбирать половину торпеды.
    • Сняв верхний бардачок, вы увидите под ним пластиковый корпус электровентилятора. Снимать его не обязательно, хотя добраться до блока дополнительного сопротивления будет не так просто. За это стоит сказать спасибо конструкторам ГАЗ.
    • Сразу подготовьте новый резистор. Перед заменой старого элемента не лишним будет убедиться в отказе нынешнего блока сопротивления.
    • Справа от водителя на моторчике находится искомый резистор отопителя.
    • Протиснув руку в отверстие около электровентилятора, достаньте фишку подключения резистора.
    • Отключите разъём от старого резистора, возьмите новое сопротивление и подключите фишку к нему. Теперь запустите саму печку. Если она включается на 1 и 2 скоростях, причина точно была именно в дополнительном сопротивлении.
    • Полностью снять старый резистор в таком положении не получится. Придётся располовинить корпус электровентилятора. Для этого нужна длинная головка на 8. С помощью инструмента откручиваются 2 крепежа.
    • Теперь корпус электровентилятора можно вытащить из его посадочного места.
    • Справа на вентиляторе вы увидите резистор, который окончательно вышел из строя, что доказал недавно проведённый тест.
    • Открутите один саморез, на котором удерживается дополнительное сопротивление или регулятор оборотов.
    • Вытаскивайте старый резистор, после чего установите на его место новый.
    • Подключите все фишки и соберите узел в обратной последовательности.

    На этом замену резистора или регулятора оборотов на Газели 3302 можно считать успешно завершённой.

    Резистор и предохранители на автомобилях Газель могут ломаться, сгорать и выходить из строя. Случается это не так часто, но порой стоит начать проверку именно с этих элементов. Доступ к ним сравнительно простой, плюс их замена потребует куда меньше сил и средств, нежели снятие того же электровентилятора или демонтаж блока управления отопителем.
