Снятие втягивающего реле стартера приора

Лада Приора эксплуатация и ремонт

практическое руководство

Архив рубрики: 14.7. Стартер

Ремонт стартера

1. Снимаем стартер.

2. Снимаем тяговое реле.

Если необходимо заменить только щеточный узел, тяговое реле можно не снимать, достаточно отвернуть гайку и снять провод с его вы­вода.

3. Крестовой отверткой отворачиваем два винта крепления

и снимаем защитную крышку.

4. Поддеваем отверткой и снима­ем стопорное кольцо.

5. Ключом на 7 мм выворачиваем два стяжных болта стартера и два болта крепления щеточного узла.

6. Снимаем заднюю крышку стартера.

7. Поддеваем отверткой и извле­каем из корпуса щеточный узел.

8. Измеряем длину щеток.

Если длина одной из щеток менее 4-5 мм, щеточный узел необходимо заменить. При установке щеточного узла на ротор для фиксации щеток в щеткодержателях удобно использовать торцовую головку из набора инструментов.

9. Извлекаем из корпуса ротор.

10. Снимаем корпус.

11. Извлекаем опору рычага привода.

12. Извлекаем привод из передней крышки и снимаем с него ры­чаг.

13. Торцовой головкой на 13 мм осаживаем кольцо ограничителя хода привода стартера.

14. Поддеваем шлицевой отверт­кой и снимаем стопорное кольцо.

15. Снимаем кольцо ограничите­ля хода привода.

16. Снимаем привод.

17. Осматриваем детали стартера. Сильно изношенные и поврежден­ные детали заменяем.

Устанавливаем детали в обратной последовательности. Кольцо ограничителя хода привода поджимаем к стопорному кольцу пассатижами.

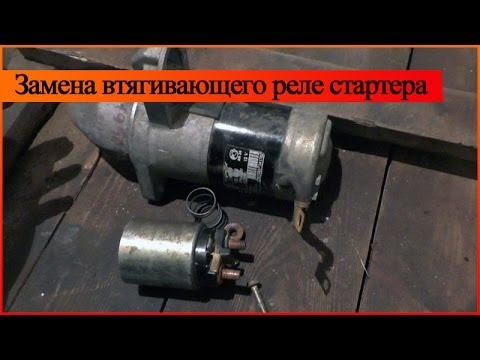

Тяговое реле — замена

Для выполнения работы потребуется ключ TORXT25.

Последовательность выполнения замены тягового реле

1. Снимаем стартер .

2. Торцовым ключом на 13 мм отворачиваем гайку крепления и снимаем с контактного болта тягового реле провод.

3. Ключом TORX Т25 выворачиваем три болта крепления тягового реле.

4. Снимаем тяговое реле.

5. Извлекаем из корпуса реле возвратную пружину

и снимаем с него уплотнительное кольцо. Поврежденное кольцо заменяем.

6. Снимаем якорь тягового реле, выводя его из зацепления с рычагом привода.

7. Устанавливаем детали в обратной последовательности. При установке следим, чтобы наконечник тягового реле вошел в зацепление с рычагом привода.

Проверка стартера

В зависимости от возникшей неисправности последовательность и объем ремонтных работ могут быть изменены.

Наиболее часто возникающие неисправности стартера:

1. Перегорает обмотка или подгорают контактные болты и контактная пластина в тяговом реле. Для устранения этих неисправностей необходимо заменить тяговое реле. Это можно сделать на автомобиле, не снимая стартер.

2. Неисправна обгонная муфта привода. Для устранения этой неисправности необходимо разобрать стартер и заменить привод.

3. Изношены щетки стартера. Следует снять стартер, заменить щеточный узел и зачистить коллектор. При замене щеточного узла нет необходимости снимать привод стартера и тяговое реле.

Для выполнения работы потребуются два силовых провода (с зажимами на концах) для запуска двигателя от аккумуляторной батареи другого автомобиля.

Проверка стартера:

Проверить электрическую часть стартера можно, не разбирая его.

1. Снимаем стартер.

Выполняя проверку, не допускайте короткого замыкания зажима провода, соединенного с положительным выводом аккумуляторной батареи, на корпус стартера. Для этого зажим следует удлинить, например вставив в него стальную выколотку.

2. Одним проводом соединяем отрицательный вывод аккумулятор­ной батареи с корпусом стартера. Второй провод, соединенный с положительным выводом аккуму­ляторной батареи, подсоединяем к контактному болту 3 тягового реле, к которому подсоединен провод стартера. Если якорь стартера нач­нет вращаться, значит, двигатель стартера исправен.

3. Подсоединяем второй провод к контактному болту 1 тягового реле. Используя отвертку или другой под­ходящий металлический предмет, за­мыкаем между собой вывод 2 и кон­тактный болт тягового реле. Если раздался громкий щелчок и якорь стартера начал вращаться, значит, тяговое реле исправно.

Для дальнейшей проверки старте­ра, а также для определения причи­ны неисправности необходимо ра­зобрать стартер.

Снятие и установка стартера

1. Подготавливаем автомобиль к выполнению работы и отсоединя­ем клемму провода от отрицательно­го вывода аккумуляторной батареи.

2. Снимаем корпус воздушного фильтра.

3. Отсоединяем колодку провода от вывода тягового реле.

4. Накидным ключом на 13 мм от ворачиваем гайку крепления наконечника силового провода стартера.

5. Снимаем с вывода наконечник провода.

6. Накидным ключом на 15 MМ или торцовым ключом с удлинителем отворачиваем три гайки крепления стартера (нижняя гайка не видна, поэтому ее придется отворачивать на ощупь).

7. Извлекаем стартер из моторного отсека.

Устанавливаем стартер в обратной последовательности.

Устройство стартера

На автомобиле установлен стартер типа BOSCH 0 001 108 203*, кото­рый представляет собой четырехполюсный электродвигатель с возбуж­дением от постоянных магнитов, оборудованный приводом включения и тяговым реле.

Детали стартера: 1 — задняя крышка; 2 — электродвигатель; 3 — тяговое реле; 4 — передняя крышка; 5 — привод

Вал якоря передает вращение на вал привода через планетарный ре­дуктор. Планетарные шестерни ре­дуктора вращаются на игольчатых подшипниках.

Привод’стартера состоит из веду­щей шестерни и обгонной муфты. Привод может передвигаться по спи­ральным шлицам вала привода.

Тяговое реле установлено на кор­пусе электродвигателя и предна­значено для дистанционного комму­тирования большого тока, потребля­емого стартером при запуске двига­теля, и механического соединения привода стартера с зубчатым венцом маховика двигателя. Катушка реле имеет две обмотки, втягивающую и удерживающую.

При повороте ключа зажигания в положение II («стартер») на управ­ляющий вывод тягового реле «50», а с него на обе обмотки реле от акку­муляторной батареи подается напря­жение. Под воздействием магнитно­го поля металлический сердечник тя­гового реле, преодолевая усилие воз­вратной пружины, втягивается внутрь катушки. При этом он приво­дит в движение рычаг привода стар­тера. Рычаг привода своей подково­образной вилкой выдвигает привод стартера, вводя ведущую шестерню в зацепление с зубчатым венцом ма­ховика двигателя. Одновременно с этим медная контактная пластина, расположенная в пластмассовой крышке тягового реле, замыкает контактные болты. Через обмотки якоря стартера начинает протекать ток, якорь — вращаться, осуществ­ляя запуск двигателя.

Отрицательный вывод втягиваю­щей обмотки реле соединен с «мас­сой» через обмотки якоря стартера. После замыкания контактных болтов через эту обмотку перестает протекать ток и сердечник тягового реле удер­живается только одной обмоткой, это позволяет уменьшить нагрев обмоток реле и сократить расход электроэнер­гии в момент запуска двигателя.

Обгонная роликовая муфта приво­да передает вращение только в одну сторону — от стартера на маховик. После запуска двигателя, когда обо­роты коленчатого вала резко возрас­тают, муфта предохраняет стартер от разрушения.

После того как водитель отпускает ключ выключателя (замка) зажига­ния, на вывод тягового реле переста­ет поступать управляющее напряже­ние; электромагнитное поле, удержи­вающее якорь, исчезает. Рычаг при­вода под воздействием пружины пе­ремещает привод стартера назад и вы­водит ведущую шестерню из зацеп­ления с венцом маховика. Одновре­менно с этим размыкаются силовые контакты, подающие ток к обмоткам двигателя стартера.

Стартер — самый мощный потреби­тель электрической энергии на ав­томобиле. При запуске двигателя ток, потребляемый стартером, мо­жет достигать более 400 А Поэто­му все электрические соединения между аккумуляторной батареей и стартером должны иметь надеж­ный контакт.

Втягивающее реле стартера ваз приора

В автомобиле Лада Приора стартер считается одним из основных конструктивных элементов системы зажигания. Если этот узел по каким-то причинам выходит из строя, водитель столкнется с проблемой плохого запуска двигателя, соответственно, нормальная эксплуатация авто будет невозможна. Подробнее о причинах неисправности, диагностике и замене механизма вы сможете узнать из этого материала.

Описание приоровского стартера

Прежде чем мы расскажем о том, как произвести ремонт стартера, давайте ознакомимся с основным описанием механизма. Начнем с предназначения и места расположения.

Предназначение и местонахождение

Электростартер представляет собой узел, использующийся для преобразования электрической энергии в механическую, что необходимо для запуска мотора. Фактически этот механизм представляет собой электрический двигатель постоянного тока, оснащенный механическим приводом. Принцип работы устройства заключается в замыкании втягивающей и удерживающей катушек, а также перемещении сердечника, что способствует выталкиванию бендикса. В результате бендикс входит в зацепление с маховиком силового агрегата, а под воздействием якоря этот маховик начинает раскручиваться. Соответственно, это приводит к запуску мотора. В автомобилях Лада Приора стартерный узел расположен на коробке передач, под корпусом воздушного фильтрующего элемента мотора.

Обозначение конструктивных элементов стартерного узла

Какой стартер лучше поставить на Приору?

На сегодняшний день в продаже можно найти множество моделей стартеров от различных производителей, но все они делятся между собой на редукторные и безредукторные. И один, и второй вид обладает как своими преимуществами, так и недостатками. Основным достоинством безредукторного варианта считается надежность и возможность ремонта в случае поломки, что обусловлено его достаточно простой конструкцией. Что касается недостатков, то такие механизмы характеризуются большие потребляемым напряжением и большим весом.

Редукторные устройства стали использоваться относительно недавно, добавление редуктора в конструкцию позволило улучшить технические характеристики узла в целом. Основным преимуществом считается более высокая надежность запуска мотора, в частности, при пониженных температурах. Это достоинство достигается в результате увеличения крутящего момента. Сам электромотор имеет меньше габариты, однако частота вращения устройства более высокая, соответственно, для запуска мотора понадобится меньше тока. При производстве редукторных устройств используется меньше дорогостоящих материалов, соответственно, их стоимость на порядок ниже, чем у безредукторных.

Что касается непосредственно выбора стартера, то на практике редукторные устройства более надежны и выходят из строя значительно реже, чем безредукторные. Но в данном случае нужно помнить, что допускать работу стартерного механизма при запущенном силовом агрегате ни в коем случае нельзя. Все потому, что частота вращения якоря будет выше в несколько раз, соответственно, его проводники могут выйти из пазов и задевать неподвижные компоненты устройства, таким образом, разрушая его конструкцию (автор видео — CompsMaster).

Распространенные проблемы со стартером и их причины

Перед тем, как снимать и менять устройство на новое, давайте разберемся в наиболее распространенных неисправностях узла:

1. Стартерный узел не включается. Причина проблемы, вероятнее всего, заключается в нарушении контактов либо замыкании в электроцепи устройства. Также механизм может не включаться из-за поломки тягового реле.
2. При попытке завести мотор раздаются щелчки. Если аккумулятор заряжен, то причина может заключаться в ослаблении контактов в электроцепи либо поломке удерживающей обмотки тягового реле.
3. Механизм включается, но не вращается или вращается очень медленно. Если батарея не разряжена, то причину следует искать, опять же, в нарушении контактов либо их подгорании на реле. Также вращение может быть затруднено в результате загрязнения коллектора либо износа щеточного узла, вполне возможно, что причина кроется в замыкании в обмотках. Причем замыкание может быть как коротким, так и межвитковым.
4. Механизм включается и его якорь вращается, однако маховик неподвижен. Вероятнее всего, проблема кроется в ослаблении фиксатора узла к картеру сцепления либо физическом повреждении зубчиков маховика либо шестеренки. Также причина может заключаться в пробуксовке муфты выходе из строя рычага либо поломке буферной пружинки и поводкового кольца.
5. После успешного запуска мотора стартерный механизм не выключается. Проблема в данном случае может заключаться в выходе из строя муфты свободного хода либо подгорании контактов реле. Если это так, то мотор необходимо как можно быстрее заглушить, чтобы не допустить полного выхода из строя узла (автор видео — канал Lexin).

Особенности диагностики механизма

Как произвести диагностику устройства для определения его работоспособности:

1. Перед тем, как снять клеммы с АКБ, нужно отключить зажигание. Клеммы отключаются для предотвращения повреждения контроллера силового агрегата.
2. Чтобы добраться непосредственно до стартера, нужно произвести демонтаж корпуса воздушного фильтрующего элемента с впускным шлангом.
3. Добравшись до механизма, следует открутить токопроводящий кабель, в частности, речь идет о наиболее толстом проводе, подключенном к плюсовой клемме АКБ. Он фиксируется на верхней шпильке втягивающего реле, для его демонтажа используйте ключ на 13. Снимите кабель, после чего выставьте нейтральную скорость на коробке передач.
4. Далее, вам потребуется рабочая аккумуляторная батарея, это обязательное условие диагностики. Если вы уверены в том, что в вашем автомобиле используется на 100% рабочий аккумулятор, то можете использовать его. Приготовьте кабель с крокодилами, подключите его к минусовой клемме АКБ, а второй конец нужно подсоединить к корпусу стартерного узла, в частности, к болту на нем. Перед непосредственным подключением место соединения следует зачистить при помощи щетки, таким образом вы сможете обеспечить наиболее качественный контакт.
5. После выполнения этих действий еще один кабель с крокодилом нужно подключить к положительному выводу батареи. А другой его конец нужно подключить к плюсу, расположенному на тыльной стороне механизма.
6. При подключении вы должны услышать щелчок, что свидетельствует о том, что сработало реле. В том случае, если щелчки отсутствуют, то необходимо произвести диагностику массы. Отключите провод от корпуса и подключите его к нижнему винту втягивающего реле. Затем положительный провод, подключенный к плюсовой клемме, опять нужно к тыльной части устройства. Если в этот момент все-таки сработало втягивающее реле, то скорей всего, проблема заключается в выходе из строя щеточного узла. Если же щелчков нет, то есть реле не сработало, то покупайте новое и устанавливайте его вместо старого. Само реле не пригодно для ремонта.
7. На следующем этапе провод с крокодилом «-» нужно будет опять подключить к корпусу. А кабель, подключенный к положительной клемме аккумулятора, соединяется с нижним винтом на реле. В момент подключения стартерное устройство должно начать вращение, при этом раздастся характерный звук. Если механизм работает в нормальном режиме, то его обороты могут достигнуть 11 тысяч в минуту. Если же устройство крутит очень медленно, то, вероятнее всего, проблема кроется в щеточном узле или заклинивании якоря, разумеется, если автомобильный аккумулятор рабочий, а соединение проводов правильное. В том случае, если стартер вовсе не крутится, то скорей всего, причину следует искать в обмотке.
8. Чтобы произвести общую проверку, плюсовую клемму нужно подключить к верхней шпильке реле, а затем замкнуть контакты на этой клемме и «папе». Если при работе стартера раздаются нехарактерные для него звуки, то проверяйте редуктор или бендикс.

Фотогалерея «Диагностика стартера своими руками»

Видео «Демонтаж, разборка и сборка стартера»

Подробная инструкция по демонтажу механизма в домашних условиях, его разборке, ремонте и сборке приведена на видео ниже (автор ролика — Сергей Цапюк).

Руководство про втягивающее реле стартера приора замена – не проходи мимо. Мы разместили видеокурс по ремонту автомобиля своими руками. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.

Категория: Ремонт своими руками

Смех в теме: — Что бы такого сделать плохого?— Живи дальше.— Вариант!

Опубликовал Админ: по просьбе Парфенийа

Оценка автовладельца: Удобно за рулём, высокая посадка, хорошая обзорность впереди, мягкие педали, послушный, маневриность – разворачиваюсь безбоязнено практически везде. Багажник вполне удовлетворительный, на дачу и c дачи нам хватало, конечно если не возить много габаритного груза, но пара мешков c картошкой спокойно помещаются.У нас в Самаре спокойно можно купить для него дешёвые запчасти, даже неоригинальные легко подобрать…

Летом заметил одну не хорошую вещь при старте Приоры, периодически при повороте ключа не срабатывал стартер и доносился щелчок из под капота. Особенно часто это проявлялось по непонятным причинам в дождь или при повышенной влажности, грешил на то, что на стартер попадает вода, подклинивает из-за влаги. Перелопатив кучу страниц Приора форума обнаружил, что данная проблема беспокоит не одного меня, клеммы окисляются, ржавеют и по этой причине пропадает контакт. Почитав кучу постов, решил заранее прикупить плюсовые провода, идущие от АКБ и на днях поменять, чтобы избавить себя от щелчков при запуске. Но как обычно не успел…

Сажусь вечером во вторник в авто, собираюсь на встречу Приора Клуба, поворачиваю ключ, а ничего не происходит! Ни щелчков, ничего, реакции ноль… стартер не реагирует. Куча уговоров/мата/угроз не помогла завести Приору, отчаявшись попасть в этот день на встречу полез разбирать машину в поисках удобного доступа к стартеру, снял воздухан, снял клемму с АКБ, добрался до стартера. Как и описывалось на Приора форуме все клеммы на втягивающем оказались окисленными, ржавыми. Решил попробовать почистить клеммы, но как оказалось гайки за время 3х летней эксплуатации прикипели, и нижняя гайка вместе с резьбой/болтом осталась у меня в руке. Всё это как обычно произошло в тот день, когда следующий день был рабочим.

Эх, как же давно я не ездил на работу на общественном транспорте! Если точно, то за год это был лишь 3й раз. Непередаваемые эмоции, особенно когда водитель маршрутки выезжает не на левый крайний ряд, а на трамвайные пути (может быть раньше он управлял трамваем?) для обгона/объезда пробки, при этом подрезая автомобили которые затем, обогнав наш автобус, сигналят и ругаются матом (даже мне было слышно, как они это делали) при этом дорога на работу составила 2 часа… Ужас! По-моему такие поездки являются отличным стимулом для покупки автомобиля либо для скорейшего его ремонта) По крайней мере для меня стимул отличный. С утра пораньше записался в сервис решить проблему со стартером!

Втягивающее реле стартера

Смотрите также

Плохо крутит стартер

5 0 9k

Не крутит стартер

105 5 147k

Бендикс стартера

74 1 82k

Как проверить стартер

140 1 180k

Неисправности стартера

230 2 190k

Втягивающее реле стартера — это электромагнит, который в системе зажигания выполняет две функции. Первая — подведение шестерни бендикса стартера к зубчатому венцу маховика. Вторая — ее возврат в исходное положение после запуска двигателя. Поломка втягивающего реле грозит тем, что двигатель попросту не заведется. Причин поломки реле не так много. В данном материале мы постараемся описать признаки и причины поломки, а также методы диагностики и ремонта.

Втягивающее реле с сердечником

Принцип работы втягивающего реле

Перед тем как перейти непосредственно к неисправностям и методами их устранения, автовладельцам будет полезно узнать устройство втягивающего реле стартера, и как оно работает. Сразу стоит отметить, что механизм представляет собой классический электромагнит, состоящий из двух обмоток (удерживающей и втягивающей), схемы подключения его к стартеру, а также сердечника с возвратной пружиной.

В момент поворота ключа зажигания напряжение от аккумулятора подается на обмотки втягивающего реле. При этом создается электромагнитное поле, которое перемещает сердечник, находящийся в его корпусе. Тот, в свою очередь, сжимает возвратную пружину. В результате этого противоположный конец “вилки” сдвигается к маховику. При этом шестерня, соединенная с бендиксом, выдавливается наружу до момента зацепления с венцом маховика. В результате зацепления замыкаются контакты встроенной схемы включения стартера. Далее втягивающая обмотка отключается, а сердечник остается в зафиксированном положении при помощи работающей удерживающей обмотки.

Схема работы втягивающего реле

После того как ключ зажигания отключает двигатель, напряжение на втягивающее реле перестает подаваться. Происходит возврат якоря в исходное положение. Механически соединенные с ним вилка и бендикс выходит из зацепления с маховиком. Таким образом, неисправность втягивающего реле стартера — это критическая поломка, из-за которой невозможно запустить двигатель.

Схема втягивающего реле стартера

Схема втягивающего реле

В дополнение к предыдущему пункту представляем вашему вниманию схему втягивающего реле стартера. С ее помощью вам будет легче понять принцип действия устройства.

Втягивающая обмотка реле всегда подключена к “минусу” через стартер. А удерживающая обмотка — непосредственно к аккумулятору. Когда сердечник реле прижимает рабочую пластину к болтам, и на стартер подается “плюс” от аккумулятора, то аналогичный “плюс” подается и на выход “минуса” втягивающей обмотки. Из-за этого она отключается, и ток продолжает идти только по удерживающей обмотке. Она слабее, чем втягивающая, однако обладает достаточной силой, чтобы постоянно удерживать сердечник внутри корпуса, что обеспечивает беспрерывную работу мотора. Использование двух обмоток позволяет значительно экономить энергию аккумулятора во время запуска двигателя.

Признаки и причины выхода из строя реле

К внешним признакам поломки втягивающего реле стартера относятся следующие аспекты:

• При повороте ключа в замке зажигания не происходит никаких действий по запуску двигателя, или запуск возможен лишь при выполнении нескольких попыток.
• После запуска двигателя стартер продолжает вращаться с большой скоростью. На слух это можно определить по сильному жужжанию механизма.

Неисправность в работе реле является одной из причин того, что машина не заводится, А причин его поломки может быть несколько:

• выход из строя (перегорание) внутри реле контактных пластин (в народе их именуют “пятаками”), уменьшение площади их контакта, “залипание”;
• обрыв (обгорание) втягивающей и/или удерживающей обмотки;
• деформация или ослабление возвратной пружины;
• короткое замыкание во втягивающей или удерживающей обмотке.

Как проверить втягивающее реле стартера мультиметром

Если вы обнаружили хотя бы один из перечисленных признаков, то следующим шагом по устранению поломки будет проведение детальной диагностики.

Как проверить втягивающее реле

Методов проверки втягивающего реле существует несколько. Разберем их по порядку:

• Срабатывание реле можно определить достаточно просто — в момент запуска раздается щелчок, производимый двигающимся сердечником. Этот факт говорит об исправности устройства. Если же щелчка нет — значит, втягивающее реле стартера не срабатывает. Если втягивающее щелкает, но не крутит стартер, то вероятная причина этого заключается в подгорании контактов реле.
• Если втягивающее реле срабатывает, но при этом слышно своеобразное дребезжание, то это говорит о неисправностях в одной или обеих обмотках реле. В данном случае проверку втягивающего реле стартера можно провести с помощью омметра путем измерения сопротивления его обмоток. Необходимо вытащить сердечник и возвратную пружину из корпуса, после чего попарно проверить сопротивление между обмотками и “массой”. Это значение должно находиться в пределах 1. 3 Ом. После этого вставить сердечник без пружины, замкнуть силовые контакты и измерить сопротивления между ними. Это значение должно быть 3. 5 Ом (значение зависит от конкретного реле). Если измеренное значение ниже, чем указанные числа, то можно говорить о коротком замыкании в цепи и выходе обмоток из строя.

Ремонт втягивающего реле стартера

Изношенные контактные пластины реле

На многих современных машинах втягивающее реле выполнено в неразборном виде. Это делается по двум причинам. Первая — так увеличивается надежность механизма и его долговечность в силу механической защиты от внешних факторов. Вторая — таким образом автопроизводители хотят получить большую прибыль от продажи своих комплектующих. Если в вашем автомобиле стоит именно такое реле, то лучший выход в данном случае один — его замена. Запишите марку реле, его технические параметры, а лучше возьмите его с собой, и отправляйтесь в ближайший магазин или на авторынок за аналогичным новым.

Однако некоторые автовладельцы проводят его ремонт своими руками. Но при этом нужно знать, как разобрать втягивающее реле стартера. Если реле разборное — то оно поддается ремонту. В случае неразборного ремонт также возможен, однако в небольшом объеме. В частности, при пригорании “пятаков”, улучшении и чистке контакта. Если же сгорела или “закоротила” одна из обмоток, то такие реле, как правило, не ремонтируют.

Для дальнейших работ вам понадобится отвертка с плоским жалом, а также паяльник, олово и канифоль. Разборка реле начинается с того, что необходимо вытащить из него сердечник. После этого откручиваются два, которые держат верхнюю крышку, где расположены контакты катушек. Однако перед тем как ее снять, необходимо отпаять упомянутые контакты. При этом необязательно отпаивать оба контакта. Обычно, чтобы добраться к “пятакам”, достаточно отпаять лишь один контакт и приподнять с одной стороны крышку.

Разборка и ремонт втягивающего реле

Ремонт втягивающего реле ВАЗ 2104

Далее нужно открутить с верхней стороны болты, удерживающие “пятаки”, и достать их. В случае необходимости нужно провести их ревизию. То есть, почистить их с помощью наждачной бумаги с тем, чтобы избавиться от нагара. Аналогичную процедуру нужно выполнить и с их посадочными местами. С помощью слесарного инструмента (лучше всего с помощью отвертки с плоским жалом) почистить посадочное место, удалив оттуда грязь и нагар. Сборка корпуса реле происходит в обратном порядке.

Разборка и сборка разборного реле происходит аналогично. Для этого нужно раскрутить болты-шпильки и разобрать его корпус. Так вы доберетесь до внутренних элементов устройства. Работы по ревизии проводятся аналогично приведенному выше алгоритму.

Типы втягивающих реле и их производители

Вкратце коснемся втягивающих реле, использующихся на автомобилях ВАЗ. Они делятся на четыре типа:

• для не редукторных стартеров моделей ВАЗ 2101-2107 (“Классика”);
• для не редукторных стартеров моделей ВАЗ 2108-21099;
• для редукторных стартеров ВАЗ всех моделей;
• для редукторов стартеров AZD (используются в моделях ВАЗ 2108-21099, 2113-2115).

Кроме этого, как упоминалось выше, они делятся на разборные и неразборные. Разборными являются более старые модели. Новые и старые являются взаимозаменяемыми.

Для автомобилей ВАЗ втягивающие реле выпускают следующие предприятия:

• Завод имени А.О.Тарасова (ЗиТ), Самара, РФ. Реле и стартеры выпускаются под торговыми марками “КАТЭК” и “КЗАТЭ”.
• БАТЭ. Борисовский завод автотракторного электрооборудования (Борисов, Беларусь).
• Компания “Кедр” (Челябинск, РФ);
• Dynamo AD, Болгария;
• “ИскРа” (Iskra). Белорусско-словенское предприятие, чьи производственные мощности расположены в городе Гродно (Беларусь).

При выборе того или иного производителя необходимо учитывать, что самыми качественными и распространенными марками являются именно “КАТЭК” и “КЗАТЭ”. Также помните, что, если на вашей машине установлен стартер AZD, то к ним подходят “родные” реле, выпущенные на том же предприятии. То есть, с продукцией других заводов они не совместимы.

Итоги

Втягивающее реле стартера — несложное устройство. Однако его поломка является критичной, так как не позволит запустить двигатель. Проверку и ремонт реле может выполнить даже неопытный автовладелец, обладающий элементарными навыками слесарных работ. Главное, чтобы под рукой были соответствующие инструменты. В случае, если реле неразборное, все же советуем вам выполнить его замену, так как, по статистике, после выполнения ремонта срок его эксплуатации будет небольшим. Поэтому, если в вашей машине не работает втягивающее реле — купите аналогичное устройство и произведите его замену.

Замена стартера на приоре

Добро пожаловать!
Стартер – раскручивает двигатель у автомобиля и он заводится после этого, если стартер выходит из строя, то только толкать автомобиль придётся, что очень не удобно и не каждая ситуация это позволит сделать, поэтому данный агрегат и относится к главным элементам двигателя автомобиля, без которого очень тяжело будет.

Примечание!
Чтобы произвести замену стартера, нужно будет взять: Накидные ключи (Ими удобней всего пользоваться) или гаечные, если накидных нет в Ваших инструментах, кроме этого отвёртки будут ещё нужны и пассатижи!

Краткое содержание:

Где находится стартер?
Он располагается в подкапотном пространстве и входит в картер сцепления и закрепляется на нём гайками, так как сцепление находится где коробка передач (А это внизу), то соответственно и стартер нужно будет там же искать, более подробное его расположение, Вы можете посмотреть на двух фотографиях которые размещены чуть ниже:

Когда нужно менять стартер?
При выходе из строя стартера, автомобиль перестаёт заводится или заводится, но делает это с очень большим трудом, симптомы следующие: Многократные включения стартера (То схватит, то нет), частый симптом, стартер крутиться (Слышно как он это делает), а двигатель не заводится при этом (Стартер на холостую крутит), ещё бывает слышен повышенный шум при работе стартера и все эти симптомы, не говорят именно о том что стартер нуждается в замене, к примеру, если взять первый симптом:

1. Стартер то срабатывает то нет – часто такой причиной является плохая заряженность аккумуляторной батареи, попробуйте зарядить её и возможно эта проблема покинет Вас, если зарядка АКБ не к чему не привела, то в таком случае либо тяговое реле стартера смотрите (Оно может пришло в негодность), либо всю проводку осмотрите, если на ней будут найдены следы окисления, коррозии и тому подобное, то в таком случае зачистите проводку (У неё плохой контакт) и возможно всё придёт в норму.

2. Теперь разберём второй симптом – стартер крутит но сам двигатель даже и с места не страгивается, понять это очень легко, а чтобы 100% убедится в этом, достаточно будет включить любую передачу и начать заводить автомобиль, если машина не дернулась а стартер при этом крутиться, то причина вся в нём и его либо менять, либо ремонтировать будет нужно (В этом случае, скорее всего муфта свободного хода стартер умерла, кроме неё, ещё может венец у маховика быть сточен или привод стартера умер, первую и третью деталь заменить не очень легко но всё же возможно, если же с венцом проблемы, то это маховик нужно будет снимать и заменять у него венец на новый).

3. Пару слов о шуме скажем – если у Вас вдруг такое случилось, что появился какой то посторонний шум которого не было, то сразу бить тревогу нужно и по возможности, не эксплуатировать автомобиль некоторое время, по началу всё начинается с подшипника, он выходит из строя появляется шум и люди просто не обращают своё внимание на это, со временем из-за этого подшипника, портиться венец у маховика и привод стартера, а это уже более серьёзно и поэтому при появлении постороннего шума, во время заведения авто, сразу можете думать на стартер и в ближайшее время снимать его и смотреть подшипники, на износ и при необходимости менять их (Ещё шум может быть вызван ослабшим креплением крышки или из-за поломанной крышки, которая со стороны привода стоит, в случае с ослабшим креплением, просто затяните все гайки до упора и можете использовать дальше Ваш стартер, но только при условии, что после установки он больше не будет подавать посторонних звуков и при условии, что подшипники стартера все целы будут).

Примечание!
Просмотрите ролик чуть ниже, в котором показывается наглядный пример того, как понять что подшипник ещё живой и как понять, то что он уже пришёл в негодность и не подлежит дальнейшему использованию, в какой либо детали!

4. Щелканье втягивающего реле, при повороте ключа в положение стартер – чаще всего такая проблема со стартером случается, лечится заменой реле на новое, а так же из-за слабого заряда АКБ такое происходить может, поэтому первым делом как бить тревогу, проверьте хорошо ли заряжен аккумулятор а потом уже снимайте стартер для его ремонта или замены.

5. И последнее, при повороте ключа в зажигании ничего не происходит, либо же срабатывает стартер, но он крутит очень медленно и автомобиль не заводится – первый случай, когда при повороте ключа ничего не происходит, может к проводке относиться которая идёт на замок зажигания и на стартер, или же к самому замку зажигания (А именно к его контактной группе), второй же случай, может происходить из-за разрядки АКБ или из-за окисления клемм которые на стартер надеваются, а так же из-за изношенных щёток, из-за подгорания коллектора стартера и из-за обрыва обмотки якоря, всё это можно заменить отдельно в стартере, но стартер довольно таки не лёгкая деталь, поэтому в большинстве случаев, если ремонт касается таких деталей как якорь, коллектор, стартер меняют на новый или отдают на ремонт в хороший сервис, стартер вить такая вещь, которую если не правильно собрать, из-за неё проводка вся подгореть может, короткое замыкание может произойти и ещё много чего другого, поэтому будьте осторожны и если уж сами ремонтировать соберётесь, то делайте всё правильно и грамотно с учётом даже малейших деталей.

Как заменить стартер на ВАЗ 2170-ВАЗ 2172?

Снятие:
Стартер относится к электрической части авто, поэтому при любой работе с ним, нужно обесточивать аккумуляторную батарею, по средством скидывания клеммы минус с неё (Как скинуть клемму, читайте в статье: «Замена АКБ на автомобиле», пункт первый), после проделанной операции, снимите корпус воздухофильтра, так как он препятствует доступу к стартеру (Как снять корпус, описывается в статье под названием: «Замена корпуса воздухофильтра на ВАЗ») и преступайте к отворачиванию гайки (Указана красной стрелкой), крепления клемм проводов и отсоедините клеммы, после чего отсоедините колодку проводов (Указана синей стрелкой) от вывода который присутствует на стартере и выкрутите две гайки, крепящие стартер к картеру сцепления, одна из таких гаек для наглядности указана жёлтой стрелкой на фото ниже:

Установка:
Установка нового электрического элемента, осуществляется в обратном порядке снятию, провода подсоединяются точно на те же места, где они и находились.

Дополнительный видео-ролик:
Интересный ролик расположен чуть ниже, в нём рассказывается то, какие плюсы дал новый стартер установленный от другой фирмы и Вы наглядно это даже по видео-ролику определить можете.
