Центральный замок приора схема

Для блокировки (разблокировки) замков всех дверей снаружи автомобиля поворачиваем ключ в личинке замка водительской двери по часовой (против часовой) стрелке. При повороте ключа в личинке замка передней пассажирской двери блокируется (разблокируется) замок только этой двери. Блокировать и разблокировать замки всех дверей можно также с помощью пульта дистанционного управления рабочего ключа (см. «Ключи к автомобилю, иммобилайзер и система дистанционного управления электропакетом»).
Изнутри автомобиля замки всех дверей можно заблокировать утапливанием кнопки блокировки замка водительской двери или нажатием на клавишу блокировки замков дверей, расположенную в блоке выключателей на подлокотнике водительской двери. При заблокированном замке дверь нельзя открыть ни наружной, ни внутренней ручкой. Для разблокировки замков всех дверей повторно нажимаем на клавишу блокировки замков в блоке переключателей. Блокировать и разблокировать замки передних дверей можно только, когда двери закрыты.
При включении наружного освещения клавиши выключателей подсвечиваются зеленым светом.

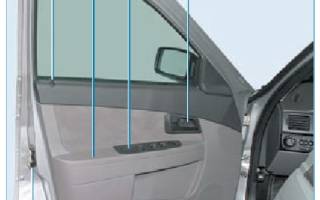

Водительская дверь:
1 — кнопка блокировки замка двери;
2 — подлокотник;
3 — блок выключателей;
4 — внутренняя ручка;
5 — наружный замок

Блок выключателей на подлокотнике водительской двери:
1 — клавиша блокировки и разблокировки замков всех дверей;
2 — клавиша выключателя электростеклоподъемника левой задней двери*;
3 — клавиша выключателя электростеклоподъемника водительской двери;
4 — регулятор электропривода наружных зеркал;
5 — кнопка переключения для настройки правого зеркала;
6 — кнопка переключения для настройки левого зеркала;
7 — клавиша выключателя электростеклоподъемника передней пассажирской двери;
8 — клавиша выключателя электростеклоподъемника задней правой двери*;
9 — клавиша выключателя блокировки электростеклоподъемников задних дверей*

* Подключена к электрооборудованию автомобиля только, если установлены электростеклоподъемники задних дверей.

Задняя дверь:
1 — наружный замок;
2 — внутренняя ручка;
3 — кнопка блокировки замка двери;
4 — ручка стеклоподъемника;
5 — заглушка (клавиша выключателя электростеклоподъемника — для автомобилей в вариантном исполнении)

Дополнительная блокировка задних дверей

Замок задней двери можно заблокировать, утопив кнопку блокировки замка, как на открытой, так и на закрытой двери.
На торцах задних дверей (около замков) расположены защелки дополнительной блокировки замков, которую можно применить при поездке с детьми или в других случаях — для предотвращения открытия дверей изнутри.
Для дополнительной блокировки замка задней двери…

…нажимаем защелку вниз и закрываем дверь.
При этом заднюю дверь можно открыть только снаружи при поднятой кнопке блокировки замка.

Регулятор управления электроприводом наружных зеркал заднего вида

Для регулировки положения наружных зеркал заднего вида в блоке выключателей подлокотника водительской двери служит регулятор в виде джойстика. Настройка зеркал выполняется нажатием на края джойстика. Выбор настройки левого или правого зеркала осуществляется нажатием на кнопки с символами L и R.

Электростеклоподъемники дверей

Автомобиль комплектуется электростеклоподъемниками передних дверей, а в вариантном исполнении на него могут быть установлены электростеклоподъемники задних дверей.
Электростеклоподъемниками всех дверей можно управлять с помощью выключателей, расположенных в блоке выключателей на под локотнике водительской двери. Электростеклоподъемником каждой пассажирской двери также можно управлять с помощью выключателя, установленного в подлокотнике данной двери.
Управление электростеклоподъемниками дверей с помощью клавиш выключателей возможно только при включенном зажигании (ключ в замке зажигания — в положении «I»), а также в течение 30 с после выключения зажигания, если ни одна из дверей автомобиля не открывалась.
Чтобы опустить стекло нажимаем на край соответствующей клавиши выключателя и удерживаем ее до тех пор, пока стекло не займет нужное положение (стекла передних и задних дверей опускаются не полностью).
Для того чтобы поднять стекло полностью или на определенную высоту, поддеваем клавишу выключателя и удерживаем ее до тех пор, пока стекло не займет нужное положение.

Расположение клавиши выключателя электростеклоподъемника в подлокотнике пассажирской двери.

Для того чтобы отключить управление электростеклоподъемниками задних дверей от клавиш выключателей, расположенных на подлокотниках задних дверей (например, когда на заднем сиденье находятся дети), следует нажать клавишу блокировки электростекло подъемников задних дверей, расположенную в блоке выключателей водительской двери.
При этом символ в клавише выключателя блокировки будет подсвечиваться оранжевым светом. При повторном нажатии клавиши блокировки подсветка в ней гаснет и возобновляется возможность управления электростеклоподъемниками задних дверей от выключателей, расположенных в подлокотниках этих дверей.
При выключенном зажигании электростекло подъемниками всех дверей можно управлять кнопками на пульте системы дистанционного управления (см. «Ключи к автомобилю, иммобилайзер и система дистанционного управления электропакетом»).

Где Находится Блок Управления Центральным Замком Приора

Приорас Центральный замок не имеет отдельного блока, как другие ВАЗы. Роль центрального замка Priors выполняет контроллер электрического блока. Кроме того, центральный замок входит в стандартную заводскую систему безопасности иммобилайзера APS-6. Эта система позволяет отказаться от установки дополнительных сигнализаций. Машина поставляется с тремя ключами: основным, запасным и обучающим комплектом с красноватой вставкой, на которой установлены микросхемы для идентификации ключей для системы безопасности.

Чтобы активировать иммобилайзер Priora, вы должны включить ключ зажигания красным ключом, отсоединить и разблокировать ключ через 6 секунд. При этом индикатор иммобилайзера будет мигать с частотой 5 раз в секунду. Эта частота мерцания должна длиться все время активации. Изменение означает прекращение процесса из-за ненадлежащих действий.

Пока индикатор мигает, необходимо сдвинуть замок и включить зажигание с помощью мастер-ключа. При правильных действиях прозвучат три звуковых сигнала. Не выключайте зажигание, пока не прозвучат два звуковых сигнала. Затем зажигание можно выключить и вынуть ключ из замка.

Читать еще: Отзывы о акб актех

Если вам нужно научить другой ключ, то вам также нужно вставить его в замок и повторить действие, как с первым ключом. Чтобы выйти из режима подготовки, вставьте тренировочный ключ в замок зажигания. В этом случае зуммер иммобилайзера Priory издаст три звуковых сигнала, а через 6 секунд — еще два. Затем выключите зажигание, не вынимая ключ из замка. Через 10 секунд звучит один сигнал, и светодиод мигает нормально. Это указывает на конец процедуры.

Боль и ненависть к АвтоВАЗу. Замена замка центрального блока на субсидию.

Давайте попробуем понять, как работает Центральный Приоратский замок. После активации блока иммобилайзера коды ключей передаются на модуль двери водителя, где они хранятся. Когда обученный ключ входит в зону антенны модуля, когда дверь открыта, код считывается. Если код верен, то когда вы поворачиваете ключ и блокируете или открываете контакты электронного замка двери, сигнал открытия или закрытия двери отправляется от модуля двери водителя по шине CAN к контроллеру электрического управления. Кроме того, сигнал безопасности активируется или деактивируется.

Priory Central Lock также работает с неактивным иммобилайзером. В этом случае код не читается с ключа, и вся система работает, как описано ранее.

Вы также можете дистанционно управлять дверными замками, нажимая кнопки на клавишах. Кроме того, есть два режима при разблокировке двери. Это может произойти сразу на всех дверях или лестницах. Нажмите кнопку один раз или поверните ключ, чтобы открыть дверь водителя. Если вы нажмете кнопку или поверните ключ несколько раз в течение 5 секунд, дверь пассажира откроется. Переключение между режимами осуществляется одновременным нажатием на замок и открытием дверцы на ключе при включенном зажигании. Доказательством перехода является один или два звуковых сигнала, когда одновременно активируются как сигнал открытия, так и шаговый сигнал.

Приорат Центральный замок может иметь некоторые сбои, многие из которых могут иметь место. Большинство из них связаны с неисправностями клавиш, электрическим модулем управления, иммобилайзером Priora, блоком двери водителя, обрывом цепи или коротким замыканием на массу соединительных проводов или шины CAN. В случае неисправности и возможностей обратите внимание на работу окон и возможность регулировки зеркал. Если они не работают, сигнальный провод от клеммы 5 разъема модуля двери водителя и клеммы 5 клеммы X3 контроллера управления электрическими пакетами может быть неисправен.

Неисправности центрального замка часто не связывают с неисправностью иммобилайзера, так как они тесно переплетены. Мерцание иммобилайзера и звуковые сигналы могут указывать на неисправность.

Ниже приведена схема подключения центрального замка Priora.

Центральный замок приора схема

Многие владельцы машин предпочитают устанавливать охранное оборудование собственными силами. Для самостоятельного монтажа необходимо определить точки подключения сигнализации на Приора, а затем соединить кабели с последующей изоляцией стыков.

Точки подключения

Подача питания к охранному комплексу производится от замка зажигания; отрицательный вывод крепится к металлическому элементу, соединенному с кузовом автомашины. Для работы блока дистанционного пуска мотора требуется задействовать кабель, идущий от концевого переключателя под рычагом стояночного тормоза. Информация о работе мотора передается в головной блок по отдельному шнуру, подсоединенному к датчику числа оборотов.

Точки подключения сигнализации Лада Приора включают кабели, идущие к переключателям, смонтированным в дверях, под крышками багажного отсека и отделения силового агрегата. Дополнительно подсоединяются провода оригинальной сирены (или альтернативного узла). Если сигнализация поддерживает коммутацию цифровой шины CAN-LIN, то требуется также выполнить подсоединение точек (в соответствии с заводской документацией).

Подключение центрального замка

Для подключения сигнализации к центральному замку Приора используется шнур, идущий к контроллеру управления. Кабель покрыт изоляцией коричневого цвета. При прямой схеме коммутации обеспечивается одновременное запирание всех дверных замков, но при снятии охраны будет открываться только водительская дверца. Если владелец автомобиля хочет открывать и остальные двери по сигналу от пульта, то реализуется схема 2-этапного отключения.

Владелец автомобиля подключает в цепь дополнительное реле, которое работает параллельно с контактными узлами блокировки электрических стеклоподъемников дверей. Если не установить реле приводов стекол, то в момент подачи сигнала к ЦЗ будут кратковременно срабатывать моторы (на опускание или подъем стекол). Это возникает из-за конструктивных особенностей жгутов электропроводки и компонентов электрики, установленных в дверях автомашин Приора. На части автомобилей используется 1 реле (при отсутствии задних электрических механизмов).

Подключение концевиков

Сигнальные кабели от концевых переключателей подведены к блоку управления электрикой, который находится в салоне машины. От передних дверей идут кабели с изоляцией сине-черного и коричневого цвета; к задним элементам проложены провода с серо-красной защитой. Дополнительный желто-красный шнур проложен до замка крышки багажного отделения. Переключатель капота моторного отсека покрыт бело-черным изолятором. Перед началом подсоединения рекомендуется проверить назначение кабелей по электрической схеме машины.

Инструкция по установке и подключению

Установка сигнализации на Приора начинается с определения мест расположения блоков охранного комплекса. При монтаже требуется обеспечить минимальную длину соединительных кабелей, запрещается располагать модули на штатных электрических приборах. На части машин Лада 2 Приора используется заводской охранный комплекс с пультом управления, вынесенным на головку ключа. Штатный блок сигнализации на Приоре находится в салоне машины под облицовками тоннеля пола. При установке дополнительного защитного оборудования штатное устройство отключается.

Установка сигналки своими руками начинается с монтажа головного блока, который располагается внутри панели приборов. Узел располагается на удалении от салонного обогревателя, рекомендуется наклонить модуль штекером вниз для стока конденсата. Положительный импульс питания поступает от замка зажигания, в цепи предусматривается предохранитель (номинал указан в документации, прилагаемой к автосигнализации).

Читать еще: Сколько стоит клапан на ваз 2115

Антенный блок ставится на ветровое стекло, часть сигнализаций допускает скрытное размещение узла (со снижением радиуса действия пультов).

Для улучшения качества работы канала связи рекомендуется проложить соединительный кабель на удалении от заводской электропроводки.

При использовании оборудования с автозапуском требуется вывести в моторный отсек температурный сенсор; на части моделей сигнализаций применяется отдельный блок реле, обеспечивающий пуск мотора на расстоянии.

Сенсор удара располагается в салоне машины (пьезоэлектрический микрофон) или внутри головного блока (3-осевой сенсор ускорений). При установке оборудования требуется вывести на обшивку стойки контрольный светодиод, а также переключатель программирования. Головной жгут проводки подключается к блоку центрального замка и сирене, размещенной в моторном отсеке. Для управления замком крышки багажника используется дополнительный канал сигнализации. Подсоединение выполняются в соответствии с заводской инструкцией.

Охранный комплекс на автомобилях Приора подключается к электронному блоку управления, который находится под панелью приборов около педального узла. Для повышения защищенности рекомендуется соединить дополнительные жгуты со штатной проводкой автомашины. Полученные магистрали должны внешне имитировать заводские кабели, что дополнительно усложнит задачу угонщика. Часть комплексов поддерживают реле с радиоуправлением, которые блокируют цепи топливного насоса или зажигания.

При установке проводки требуется использовать кабели из одинакового материала. Если предполагается соединить разнородные металлы, то коммутация производится специальной муфтой. Лишние провода рекомендуется свернуть в рулон, который затем крепится под панелью приборов. Запрещается натягивать или изгибать проводку под прямым углом.

Установка сигнализации на Лада Приора, с функцией автозапуска.

Практически все подключения можно произвести на блоке управления салоном (БУС). На автомобилях после 2013 года появилась кан шина.

Точки подключения сигнализации Лада Приора.

Цепь	Цвет провода	Полярность	Расположение
Масса	Гайка М6 возле монтажного блока	—
Питание +12	Коричневый	+	Замко зажигания
Зажигание	Синий с черным	+
Стартер	Красный	+
Питание +12 (второй вариант)	Красный	+	БУС, разъем Х1
Повороты	Синий	+
Повороты	Синий с черной полосой	+
Зажигание (второй вариант)	Ораньжевый	+	БУС, разъем Х2
Концевик капота	Белый с черной полосой	—
Водительская дверь — концевик	Синий с черной полосой	—	БУС, разъем Х3
Пассажирская дверь — концевик	Коричневый	—
Задняя дверь — концевик	Серый с оранжевой полосой	—
Все двери (с задержкой салонного освещения)	Белый с черной полосой	—
Багажник — концевик	Желтый с красной полосой	—
Открытие багажника	Синий с красной полосой	—
Ц.З. (открыть)	По схеме ниже
Ц.З. (закрыть)
Ручной тормоз (через диод)	Коричневый с синей полосой	—	Приборная панель
Генератор	Коричневый с белой полосой	+
Тахометр	Коричневый с красной полосой	+
Can шина High (с 2013 года)	Желто-красный	Разъем диагностики
Can шина low (с 2013 года)	Серый
LIN-шина (с 2013 года)	Сине-белый	Жгут из двери водителя

Блок БУС

Блок управления салоном находится в центральной консоле, рядом с педалью газа. Для доступ к блоку надо открутить один саморез.

Подключение центрального замка

Для подключения к центральному замку, надо протянуть два провода в водительскую дверь.

Описание данной схемы в этой статье.

Схема подключения центрального замка

Подключение концевиков.

Концевики подключаться через диодную развязку, показано на схеме ниже.

Схема диодной развязки для концевиков.

Схема для подключения сигнализации к Центральному Замку на Приоре

Данная схема является самой простой схемой для подключения сигнализации к штатному Центральному Замку Приоры.

Для реализации данной схемы прокладываем в водительскую дверь два провода, и подключаем в разрыв коричневого провода между электроприводом и модулем двери водителя.

При подключении ЦЗ по данной схеме закрываться будут все двери, а открываться только водительская дверь, остальные открываются кнопкой в двери водителя.

Если штатная сигнализация активирована, то можно перепрограммировать её, чтобы с брелка сигнализации открывались все двери одновременно. Для этого при включенном зажигании нажимаем обе кнопки на ключе одновременно до сигнала. Один сигнал включает эту функцию, два сигнала,- отключает.

Точки подключения сигнализации на Приору находятся здесь .

Точки подключения сигнализации в Лада Приора

Наверное, каждый владелец автомобиля задумывался о защите своего транспортного средства, а самым распространенным вариантом защиты является сигнализация. Автомобильная сигнализация — это электронное устройство, которое устанавливается в транспортном средстве и предназначается для его защиты. Сигнализация подает звуковой и световой сигнал, оповещая тем самым владельца транспортного средства и всех окружающих о несанкционированном вторжение в салон автомобиля. Установка сигнализации нуждается в изначальной подготовке, а именно владелец должен найти точки подключения сигнализации. Именно об этом мы сегодня и поговорим.

Итак, в данной статье вы сможете найти ответы такие довольно распространенные вопросы:

Штатная сигнализация автомобиля Приора;
Неисправности штатной сигнализации и методы их решения;
Точки подключения сигнализации на автомобиль Приора;
Установка сигнализации на автомобиль Приора.

Штатная сигнализация

На автомобиль Лада Приора устанавливается штатная электронная противоугонная система дистанционного управления, встроенная в модуль руководства стеклопакетом, включающая в себя такие основные функции:

Блокирование запуска двигателя;
Включение звукового и светового сигнала дистанционно или после включения зажигания при помощи ключа;
Блокирование замков всех дверей при повороте ключа в замке водительской дверцы;
Разблокирование и блокирование всех дверей при помощи нажатия на клавишу управления в салоне автомобиля;
Включение звукового и светового сигнала во время изменения состояния охраняемых зон транспортного средства;
Дистанционное блокирование / разблокирование дверных замков с одновременным включением / выключением режима защиты транспортного средства.

Устройство противоугонной системы предполагает подключения дополнительного датчика, который рекомендуется заводом изготовителем Лада Приора.

При функционировании режима защиты транспортного средства контролируются такие зоны:

Читать еще: Сколько стоит ксенон на ваз 2110

Капот;
Дверцы автомобиля;
Дверной замок водителя;
Крышку багажного отделения;
Замок зажигания;
Напряжение аккумулятора.

Сигнализация Лада Приора

Штатная противоугонная система включает в себя сигнал тревоги в таких случаях:

Разблокирование водительской двери;
Открывание автомобильных дверей, крышки багажного отделения или капота;
Реакция дополнительного датчика;
Включение зажигания при помощи постороннего ключа;
Подключение аккумулятора после ее отключения.

Штатная сигнализация, которая устанавливается заводским изготовителем автомобиля Приора, обязана срабатывать во время нажатия на определенную клавишу ключа ПДУ, который оснащен дистанционным управлением и подает сигнал основному блоку АПС-6, подающего команду для открывания и закрывания автомобильных дверей. Происходит это исключительно после активации дистанционного руководства при помощи обучающего кодового ключа от иммобилайзера.

Самой распространенной причиной прекращения функционирования штатной противоугонной системы Лада Приора является пульт дистанционного руководства или как его сокращенно называют ПДУ, который располагается на ключе зажигания.

Иногда, для того чтобы противоугонная система сработала нужно нажать несколько раз на клавишу. Если после нажатия на клавишу несколько раз она все же срабатывает, то причина ее неисправности может заключаться в увеличении расстояния между электрической платой и кнопкой. Расстояние может увеличиваться из-за небольшого проседания электронной платы, которая размещается в пульте дистанционного руководства. Исправить эту проблему можно при помощи тоненькой диэлектрической пластинки, подкладывая ее под электрическую плату, для приближения платы к кнопкам ПДУ. Также причиной неисправности ключа может стать наличие небольших микротрещин в электронной плате, а это приводит к полной неисправности электрической схемы. В таком случае единственным выходом является замена платы.

Точки подключения сигнализации

Обычно установка сигнализации на автомобиль Лада Приора вызывает у владельцев автомобилей вопрос: Где находятся точки подключения сигнализации на Приора?. На автомобиле Лада приора существует большое количество точек подключения сигнализации, но не нужно этого бояться. Комфортность подключения заключается в том, что почти все точки подключения сигнализации располагаются в контроллере электронного пакета. Именно из контроллера электронного пакета и выводятся главные проводки и подключаются концевики. Точки подключения сигнализации могут располагаться не только здесь.

Подключение сигнализации Лада Приора

Итак давайте рассмотрим самые распространенные точки подключения сигнализации на Приоре:

Концевик капота — белый/черный на блоке справа от педали газа в среднем разъёме;
Зажигание — оранжевый на блоке справа от педали газа в среднем разъеме;
Открывание багажного отделения — синий/красный на блоке справа от педали газа в маленьком разъеме;
Концевик дверц — белый/черный на блоке справа от педали газа в маленьком разъеме;
Концевик багажного отделения — желтый/красный на блоке справа от педали газа в маленьком разъеме;
Родная сирена — серый/черный на блоке передней;
Центральный замок — разрежьте коричневый проводок в водительской дверце и подцепите по схеме, которая указана в инструкции сигнализации.

Установка сигнализации

Итак, как проходит самостоятельная установка сигнализации на Приора и что для этого понадобится?

Необходимые инструменты и материалы:

Пластиковые хомуты (15 штук по 200 мм);
Паяльник на 60Вт;
Крестовая отвертка PH2;
Шлицевая отвертка v5;
Отвертка TORX T20;
Торцевой ключ (10 мм);
Изолента;
Бокорезы;
Диоды 1N4007 (5 штук);
Гофрированная трубка (3 метра);
Припой ПОС60;
Кондуктор для протягивания проводкою;
Пятиконтактное реле с колодкой и защитным диодом (3 штуки).

Подключение сигнализации к ЦЗ Лада Приора

Как правильно проходит установка сигнализации StarLineA91 DialogBP03 на автомобиль Лада Приора?

Открутите пять саморезов и два винтика, крепящие облицовку рулевого валика и снимите ее;
Выкрутите четыре самореза, крепящие облицовку приборного щитка и два самореза под ней;
Снимите под передник;
Снимите боковые накладки центрального тоннеля справа и слева;
Открутите две гайки М6 и снимите блок руководства стеклопакета;
Установите в левую стойку лобового стекла светодиод;
Установите на кронштейн кузова датчик удара;
Установите в произвольное место сервисную клавишу;
Приклейте за приборным щитком или на лобовое стекло антенну;
Установите под капотом сирену;
Прокладываем в салон автомобиля провода через штатный уплотнитель в центре моторного щитка;
Спрячьте блок сигнализации над левым воздуховодом;
Подключите провод массы сигнализации;
Подключите контроль функционирования двигателя и стояночного тормоза в жгуте приборного щитка ( по схеме, указанной в инструкции сигнализации);
Большее количество подключений делаем на БУС;
Подключаем в разъеме Х3 концевики дверей, багажного отделения и слаботочное руководство багажника;
Подключите руководство центральным замком в блоке переключателей водительской двери. Для открывания всех дверей подключаем в разъеме Х1;
Подключаем поворотники в разъеме Х1;
Подключаем модуль руководства стеклоподъемниками в разрыв силовых проводов в разъеме Х1;
Подключаем зажигание, стартер и питание сигнализации в жгуте замка;
Подключаем модуль обхода штатного иммобилайзера в разрыв любого из двух проводков штатной рамки в разъеме Х2;
Настройте датчик удара и запрограммируйте параметры запуска двигателя;
Установка сигнализации завершена, а сборка салона производится в обратном порядке.
