Усилитель от домашнего кинотеатра в машину

Как подключить автомобильный усилитель дома?

Домашний усилитель из автомобильного

Чтобы задействовать автомобильный усилитель дома, нам понадобиться блок питания и акустические колонки (сабвуфер по желанию).

Предупрежу сразу, что потребляемый ток некоторых автомобильных усилителей подходит к планке в 40А ! Это очень большой ток. Поэтому найти подходящий блок питания на 12V и током 30 – 40 А смогут не все:)

Но для питания автоусилителя сгодится компьютерный блок питания формата AT и ATX. Некоторые модели компьютерных БП могут отдавать по шине +12V значительный ток. Судя по характеристикам самых дешёвых моделей, которые продаются сейчас в магазинах – это 12А. Топовые, дорогие модели выдают по 50 – 70А !

Вот такой блок выдаёт на выходе +12V ток 14А.

Как определить? Смотрим характеристики блока питания, строчку “мощность по линии 12V”. Видим, например, 200 Вт. Делим 200 Вт на 12, получаем максимальный ток по шине 12V

16 ампер. Если блок питания на руках, то смотрим наклейку на корпусе. Там обычно указываются все параметры блока, в том числе и максимальный ток на каждую шину.

У всех пк’шных блоков питания жёлтые провода, идущие на MOLEX и SATA разъёмы – это +12V, а чёрные – это минус (общий, GND). Подробнее об использовании блоков питания от ПК я уже рассказывал.

Если вы нашли блок питания на меньший ток, например, как я на 12V (10А), то расстраиваться не стоит. Усилитель просто не сможет работать на “полную катушку”, будет играть тише. Теперь о подключении.

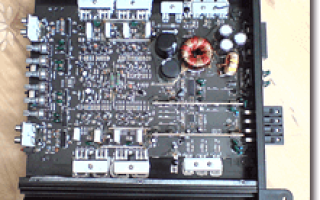

На корпусе автоусилителя имеется 2 клеммы для подключения питания. Минус питания подключается к клемме GND, а на клемму +12V заводим плюс питания. В результате усилитель находится в спящем режиме (Stand by). Чтобы перевести усилитель из ждущего режима в рабочий, нужно подать +12V на клемму REM (Remote – “управление”). Кидаем перемычку с клеммы +12V на клемму REM. Затем включаем блок питания.

Как известно, у автомагнитол имеется специальный выход (обычно синего цвета). Он есть у большинства современных магнитол, и служит для включения активных антенн, выдвижения антенн и включения внешних усилителей и сабвуферов. Если включить автомагнитолу, то на этом выходе появляется напряжение +12V. Ток нагрузки этого выхода небольшой, порядка 100 – 120 мА.

Кстати, при монтаже усилителя в автомобиле, бывает так, что управляющий (синий) провод уже задействован, например, на ту же активную антенну. Как быть? Тогда можно подавать напряжение +12V на клемму REM через кнопку с фиксацией, а саму кнопку разместить на панели автомобиля. Такой же приём можно реализовать и дома. Просто в разрыв провода +12V – – -> REM ставим обычный тумблер или рокерный выключатель. Такие продаются в любом магазине автотоваров.

Внимание! Так как ток потребления автоусилителя может достигать 40 и более ампер, то подключать его к блоку питания следует медными проводами с сечением 6 – 10 мм 2 . По возможности, соединительные провода сделать покороче. Это в идеале. На практике, если не будете “загонять” усилитель на максимальный режим, подойдут обычные провода с сечением 1,5 – 2,5 мм 2 .

В качестве источника звукового сигнала может сгодиться рядовой MP3-плеер. Также потребуется переходник с 3,5 мм. джейка на “тюльпаны”.

При наладке усилителя не стоит забывать, что на его панели есть регулятор входного уровня сигнала – “LEVEL”. Это – не что иное, как регулятор громкости, наподобие тех, что имеется у аналоговых магнитол или кассетников.

При уровне в 0,2V на вход поступает максимальный уровень сигнала – усилитель будет работать громче. Если вывернуть ручку переменного резистора на 8V, то на вход поступит минимальный сигнал от плеера. Естественно, уровень сигнала можно выставить и регулятором громкости самого MP3-плеера.

У многих усилителей регулятор уровня входного сигнала имеет только указатель в виде стилизованной стрелочки или указателя.

В зависимости от комплектации автоусилителя, его можно применять по-разному. Простейший пример.

В большинстве усилителей есть переключатели режимов работы фильтров (кроссоверов). Например, у автоусилителя CALCELL я обнаружил переключатель X-OVER SELECTOR (у других моделей может быть переключатель BASS/ FLAT/ TREBLE и аналогичные). При выборе режима задействуется соответствующий фильтр – LP (40Hz – 160Hz), HP (40Hz – 600Hz). Режим OFF выключает все фильтры (он же FLAT).

В режиме FLAT никакой коррекции сигнала не происходит. Грубо говоря, что пришло на фильтр, то и вышло.

Если выбрать режим LP, то входные фильтры срезают все частоты выше 40 – 160 Гц и оставляют только низкие звуковые частоты. Такой режим подойдёт для работы на сабвуфер.

Фильтр работает сразу на два из 4 каналов усилителя, например, на фронтальные колонки (FRONT). Такие переключатели есть и у 2 других усилителей – тыловых (REAR). Деление усилителей на FRONT и REAR условно. Если детально рассмотреть схемотехнику аппарата, то окажется, что все четыре усилителя в его составе одинаковы как сиамские близнецы. Но суть не в этом.

Все автоусилители могут работать в режиме моста (Bridge). Это когда два усилителя работают на один динамик или колонку. При этом мощности складываются. Таким образом, при наличии 4-канального автоусилителя можно смонтировать стереосистему с сабвуфером 2+1(sub).

Достаточно 2 канала усилителя включить в мост и подключить к НЧ-динамику, он будет выполнять роль сабвуфера. При этом переключателем режимов выбираем режим LP и выставляем нужную частоту среза для сабвуфера. В результате мы получим полноценный сабвуфер. Оставшиеся 2 канала можно задействовать для усиления правого и левого фронтального канала. Для них режим ставим OFF.

Вы когда-нибудь задумывались над тем, почему в акустических системах всегда применяют один, но мощный сабвуфер? Дело в том, что на низких частотах человеческое ухо плохо воспринимает стереоэффект. То есть уху “по барабану” откуда грохот. Но чтобы ухо нормально воспринимало НЧ-звуки вместе с другими (СЧ и ВЧ), звуковая мощность должна быть в 2 раза больше, чем правого (R) и левого (L) каналов в отдельности. Именно поэтому, сабвуфер и нужно включать в режим мост. Думаю, это понятно.

В этом маленьком мануале не была раскрыта тема акустики. В любом случае, при подключении динамиков и колонок к автоусилителю надо помнить о том, что сопротивление их должно быть не менее 2 – 4 Ом. Если хотите узнать, как правильно соединить несколько динамиков, то загляните на эту страницу. Также советую ознакомиться с устройством динамика и его основными параметрами.

Прежде чем что-либо подключать, обязательно читаем инструкцию к вашему усилителю!

Запись на мероприятие

Количество гостей со мной:

Тема: Пределка Сабвуфера домашнего в автомобильный

Опции темы

Пределка Сабвуфера домашнего в автомобильный

Возможно ли переделать активный сабвуфер от домашнего кинотеатра в пасиввный (тоесть отдельно сам и отдельно усил, тк родной который сгорел) для авто? Может кто такой фигнёй уже занимался?

Возможно всё. А смысл?

Pif
Просто домашний саб полетел (вернее встроенный усел), так чтж живую головку и ящик выкидывать? Притом что хочеться саб а денег лишних пока нету, и так есть на что потратить и более необходимое.
Сабик не велико мощьный, всего 100 ват, но мне больше и ненадо

/Москва/ЗАО Авто МаздоТрактор 500Нм)

Diktator
для машины хватит, мой 100-ваттный самодельный в квартире-то заставляет люстру плясать, а что в машине будет страшно представить
переделать просто – открыть корпус, вынуть встроеный усилитель, вывести провода от динамика в удобное для подключения место, сделать разъемы под это дело, подключить к внешнему усилителю и вперёд! правда по-хорошему надо изменять его внутренний объем для оптимального звучания и подгонки резонансной частоты под закрытый объем машины. но можно и не морочиться

Diktator
Ящик под него большой получится А оставишь этот – будет озвучивать только багажник

и не плохо было бы сопротивление динамика знать.

А также эквивалентный аккустический объем и полную добротность саба

Про обьём знаю, проги у людейесть, всё посчитаем, прежде чем мудрить, родной корпус пилить нежалко, добавить думаю тоже можно будет за счёт обьёма который занимает усил. Сопротивление динамика меня как раз и напрягает, ща попробую узнать, под столом лежит завален.

ящик на самом деле ооочень маленький, Warferdale. Модель непомню
100 ватт мне хватит, ибо я не фанат бабаханья шоб уши закладывала, иногда непротив так конечно послушать но ради иногда . есть где так послушать.

Омов ненашёл, модель POWER CUBE 8A. Попробую в инете на него что нить поискать.
Он ещё и с фазиком.
Пока играл, в комнате басил мама негорюй, а такой маленький , 8 дюймов и ящик квадрат малевича, 40*40*40, может и поменьше

Купи за две тыщи руб. готовый и не парься Хотя, если охочь до рукоделия, то.

Купил бы, плюс к нему нада усил за две тыщи, а денех то нема . Причину написал в самом начале, вопрос в финансах, покупку усила ещё потяну, а вот на саб уже денег нехватит. И так на колёса и что там с ремонтом турбы потянет, а тут домашний саб полетел, вот и решил за дёшего сделать себе приятно в машине

И самое то блин всё разом происходит . Заказал одно, деньги отдал, а сломалось совсем в другм месте, вот так и в этот раз. Проблема с турбой, ещё по мелочам, плюс колёса, саб домашний, тормоза совсем напрягать начили . Но в самый хреновый момент появились люди, готовые помоч, вот и пользуюсь дарами добрых людей, а может вообще всё класно выйдет .
Буду ковыряться с сабом, как поставлю отпишу в виде отчёта и назван он будет “Колхозные очумелые ручки или как из подручных средств сделать много, особенно когда совем хренова”
Если у кого есть конструктивные мысли по данному вопросу, всегда рад буду послушать.

головка либо 4, 6 или 8ми омная – склоняюсь к последним двум вариантам. Вскрытие покажет

Отпишись потом обязательно что получилось, интересно.
Сам как-то про это думал.

“Ничегонеделание – самое трудное в мире занятие, трудное и самое духовное”
Forester SG

WarLocK
Да невопрос, как руки дойдут и время появиться, сварганю, отчёт напишу, скорее всего тут же, только попрошу название темы поменять

Саб от домашнего кинотеатра в машину

На что угодно человек пойдет, чтобы получить хороший звук в автомобиле. Недавно ко мне обратился человек, который настоятельно требовал, чтобы я установил его домашний сабвуфер, а потом еще и всю систему 5 и 1 в автомобиле. При этом у него были определенные требования — не разобрать систему и не переделывать ни снаружи не изнутри.

Довольно трудно выполнимая затея, если б не было преобразователей 12-220. Под рукой как раз был простенький преобразователь 12-220 с выходной мощностью 150 ватт.

Единственный недостаток этого и многих других инверторов — форма выходного сигнала, на выходе не чистый синус, а модифицированный (на самом деле же — тупо прямоугольные сигналы), а как мы знаем, в таких сабвуферах в качестве сетевого блока питания задействован трансформатор, не импульсный, а железный, на 50 Гц.

Но это не мешает работе устройства, хотя встроенный трансформатор чуть перегревается от прямоугольных импульсов. Таким образом, было решено получить в машине сетевые 220 Вольт для запитки указанного сабфуфера.

Преобразователь промышленного образца, довольно хороший, со встроенным активным охлаждением в лице кулера, в ходе работы не перегревался. Имеет он несколько защит, в частности от переплюсовки питания, от коротких замыканий и перегруза на выходе схемы, а также тепловую защиту реализованную на основе термистора.

После включения все это дело заработало очень даже хорошо, так, что хозяин решил подключить всю акустику, которая шла с системой. Таким образом, в конце к сабвуферу было подключено еще 5 колонок, все это дело питал малыш-преобразователь, совсем не дурно для китайца!

Должен признаться — затея не из самых хороших, хотя раньше тоже такое вытворял, но для этих целей есть специализированные автомобильные усилители и сабвуферы, лучше не извращаться и купить нормальную установку в автомобиль.

Здравствуйте все, не знаю у кого попросить помощи, прошу здесь. У меня имеется сабвуфер (активыный вроде) из домашнего кинотеатра BBK, стоит задача как-то выпаять из него усилитель в машину и подключить к нему колонки, вот фото его изнутри

Не закидывайте минусами, просто действительно нужна помощь, купить в усилитель в магазине не вариант.

Найдены возможные дубликаты

ну как же! скоро же лето! надо в свою четырку заколхозить усилок, чтоб вся округа слушала, без усилка не пацан, похеру что из говна и палок)))

Когда денег нет, то и лезть нечего. Довольствоваться надо по средствам, а не заниматься тупым колхозом. Сейчас и саб разворотит (и пофиг даже если он мертвый) и херню в машине сделает..

Мой умный друг, по своему финансовому положению других судить не нужно, У меня в акустической полке стоят два динамика и от магнитолы они не вывозят, я не собираюсь делать мощный бас что бы засирало всю музыку, просто для этих двух динамиков нужен усилитель для комфортного прослушивания музыки, а не только пищания выскоих частот.

я смотрю финансовый показатель у вас на первом месте и более того вы не из среднего класса судя по всему, но тогда почему сэр не изволит поставить в свой Aston Martin усилитель от JL Audio?

В чем проблема купить дешевый 2-4 канальник? Может даже Б/У. Судя по всему, у вас система ультра бюджет, значит можно и супру в мвидео взять. Ну и исходя из вопроса, спаять безопасный усилок, который будет играть лучше магнитолы у вас не получится.

1) это что ж за концертная акустика если штатных 45-50 ВТ/канал не хватает (менее мощных магнитол никогда не встречал) или думаешь бюджетный бобик 100500 киловатт выдаст (кстати на картинке четко написано 40 Вт макс) что по логике меньше чем на выходе магнитолы.

2) домашняя сеть 220 В переменного тока, сеть в авто 12 В постоянного тока. инвертор денег стоит, кстати сопоставимых с ценой БУ усилка на авито, или думаешь просто 2 провода приколхозить и все заебок?

от этого усилка они темболее не вывезут

Мой совет купить на алишке для баса отдельный уселок т класа за 400р

хз. я собираю на сткашках с инвертором. цена не более 3к выходит. 42ые самые надёжные, да и диапазон частот и коэф гармоник на 10-15вт держится в пределах проца.

Купи на али за 30$ со встроенным БП и фильтрами, проще и дешевле.

Выпаять его тут — отпаять динамик и всё.

Но питать тебе его нечем будет даже если транс вырезать, там обычно не 12, а 24 минимум+стабилизатор нужен и конденсаторы для фильтрации помех, автомобильное питание худшее для акустики, без — 100% нельзя ставить даже на 12. Потребуется DC-DC и фильтры с того же али.

Никак. Он под другое напряжение!
А тупо взять готовую спаянную схему усилка — не вариант? Я уж не говорю, что там надо хорошо потрахаться со стабилизацией питания, чтоб не фонило — от колонок усилок будет сильно фонить, он не рассчитан на всплески от движка.

Вообще-то там схема несложная, сложное охлаждение (вернее сложно доказать что оно нужно, и нужно из приличного куска алюминия). Плюс. надо ограничить холостой ход, чтобы без нагрузки напругу не жрала, они это умеют. Но тут больше зависит от самой магнитолы.

В остальном же — я бы собрал на классике TDA2050 на каждую колоночку по штучке. Нагугли по словам “конструктор TDA2050”, и дополнительно сделай CLC-фильтр на питание (кондёр-катушка-кондёр).

Возможно ли подключить активный сабвуфер от домашнего кинотеатра в машину?

Похожие статьи

14 comments on “ Возможно ли подключить активный сабвуфер от домашнего кинотеатра в машину ”

не будет петь. он очень слабый обычно

Теоретически — да, практически — без глубоких переделок смысла нет от него

Можно! Но нужно ли!? Да и камазовский акум не забудь поставить,а так толку 0 от 16 пионеров толку больше будет да и сеть не так жрать будет.

Запилил на работе из колонок s90

Инвертор на 220 надо, и хоть весь театр 5.1 подключай

А может быть,заодно,)) кто нибудь знает как подключить к жк телику, здоровые колонки(с оголёнными проводами на концах) от музыкального центра начала нулевых годов. )..

Колян, тока через внешний усь наушников мощи не хватит а встроеный усь не протянет долго

Дмитрий, спасибо конечно!)) но непонятно ни.уя..))..»наушников», «Внешний», «встроеный». …)

можно и инвертор не надо они на 12 вольт просто там преоброзователь стоит , петь будет но не долго т.к. не предназначен для прямолинейного тока,

Колян, не стоит вообщем. только через усилитель. напрямик от телика работать не будет.

Дмитрий, уже ясней!) Какой для этого нужен усилитель? И как их воткнуть в усилок? А усилок уже к телику, я так понимаю. ..

Колян, пиши вообщем в лс. тут чет с коментами не понятное

снимай блок на 220 с сабика домашнего подсоединяй и в путь , всё ок бкдет
