Клапан холостого хода нива карбюратор

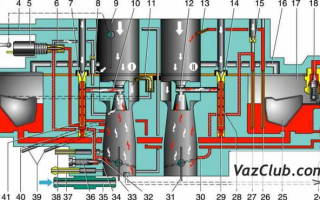

Устройство карбюратора Нива 2121, Ваз 2131, Лада 4х4

I – первая камера;
II – вторая камера;
1 – рычаг привода ускорительного насоса;
2 – регулировочный винт пускового устройства;
3 – диафрагма пускового устройства;
4 – воздушный канал пускового устройства;
5 – электромагнитный запорный клапан;
6 – топливный жиклер холостого хода;
7 – главный воздушный жиклер первой камеры;
8 – воздушный жиклер холостого хода;
9 – воздушная заслонка;
10 – распылитель главной дозирующей системы первой камеры;
11 – распылитель ускорительного насоса;
12 – распылитель главной дозирующей системы второй камеры;
13 – распылитель эконостата;
14 – главный воздушный жиклер второй камеры;
15 – воздушный жиклер переходной системы второй камеры;
16 – канал балансировки поплавковой камеры;
17 – поплавковая камера;
18 – игольчатый клапан;
19 – калиброванное отверстие перепуска топлива в бак;
20 – топливный фильтр карбюратора;
21 – штуцер подачи топлива;
22 – диафрагма экономайзера мощностных режимов;
23 – топливный жиклер экономайзера мощностных режимов;
24 – шариковый клапан экономайзера мощностных режимов;
25 – поплавок;
26 – топливный жиклер эконостата с трубкой;
27 – топливный жиклер переходной системы второй камеры с трубкой;
28 – эмульсионная трубка второй камеры;
29 – главный топливный жиклер второй камеры;
30 – выходное отверстие переходной системы второй камеры;
31, 33 – дроссельные заслонки;
32 – щель переходной системы первой камеры;
34 – выходное отверстие системы холостого хода;
35 – блок подогрева карбюратора;
36 – регулировочный винт состава (качества) смеси холостого хода;
37 – штуцер вентиляции картера двигателя;
38 – штуцер для подачи разрежения к вакуумному регулятору зажигания;
39 – штуцеры отбора разрежения для системы рециркуляции;
40 – главный топливный жиклер первой камеры;
41 – эмульсионная трубка первой камеры;
42 – шариковый клапан ускорительного насоса;
43 – диафрагма ускорительного насоса.

Для приготовления топливовоздушной смеси необходимого состава (в зависимости от режима работы двигателя) служит карбюратор нива 2131 21073-1107010 – эмульсионного типа, двухкамерный, с падающим потоком, с последовательным принудительным открытием дроссельных заслонок. Привод дроссельных заслонок – механический, рычажный. Карбюратор имеет сбалансированную поплавковую камеру, систему отсоса картерных газов, подогрев зоны дроссельной заслонки первой камеры, пусковое устройство с механическим приводом, электромагнитный запорный клапан холостого хода. Для пуска холодного двигателя над первой камерой установлена воздушная заслонка с механическим тросовым приводом и вакуумным пусковым устройством.

Топливо подается в поплавковую камеру карбюратора нива 2121 через сетчатый фильтр, установленный за впускным штуцером. Поплавковая камера – двухсекционная (такая конструкция уменьшает влияние колебаний уровня топлива на работу двигателя при поворотах и кренах автомобиля). Заданный уровень топлива в ней поддерживается игольчатым клапаном. Из поплавковой камеры топливо поступает через главные топливные жиклеры (первой и второй камер) в эмульсионные колодцы, где смешивается с воздухом, проходящим через калиброванные отверстия в верхней части эмульсионных трубок (главные воздушные жиклеры). Затем через распылители топливовоздушная эмульсия попадает в малые и большие диффузоры карбюратора ваз 2131.

Система холостого хода отбирает топливо из эмульсионного колодца после главного топливного жиклера первой камеры ваз 2131. Топливо проходит через жиклер холостого хода (конструктивно объединенный с электромагнитным запорным клапаном холостого хода), после чего смешивается с воздухом из канала от воздушного жиклера холостого хода и из расширяющейся части диффузора (для устойчивой работы при переходе на режим холостого хода). Образовавшаяся эмульсия подается под дроссельную заслонку через отверстие, перекрываемое винтом качества. Винт количества (числа оборотов) регулирует открытие дроссельной заслонки первой камеры на холостом ходу.

При частичном открытии дроссельной заслонки первой камеры (до включения в работу главной дозирующей системы) топливовоздушная смесь поступает в камеру через вертикальную щель, находящуюся на уровне дроссельной заслонки в закрытом положении; при частичном открытии дроссельной заслонки второй камеры – через отверстие, находящееся чуть выше дроссельной заслонки второй камеры в закрытом положении.

Экономайзер мощностных режимов включается в работу при значительном открытии дроссельных заслонок нива 2131. Топливо забирается из поплавковой камеры через шариковый клапан. Пока диафрагма экономайзера удерживается разрежением во впускном коллекторе, клапан закрыт. Когда дроссельные заслонки открываются, разрежение за ними падает, и толкатель, приклепанный к диафрагме, освобождает клапан. При этом топливо поступает через жиклер экономайзера в эмульсионный колодец в обход главного топливного жиклера, обогащая смесь.

Эконостат обеспечивает дополнительное поступление топлива непосредственно из поплавковой камеры (через жиклер эконостата и систему трубок) во вторую камеру. Эконостат включается в работу на режимах максимальной мощности, дополнительно обогащая рабочую смесь.

Ускорительный насос – диафрагменного типа, с механическим приводом от оси дроссельной заслонки первой камеры через профильный кулачок. При открытии дроссельной заслонки кулачок воздействует на рычаг, который, в свою очередь, воздействует на диафрагму.

Порция топлива через распылитель впрыскивается в первую камеру карбюратора, обогащая горючую смесь на режимах разгона. Насос снабжен двумя шариковыми клапанами: обратный клапан расположен в канале, связывающем поплавковую камеру с полостью ускорительного насоса; он открывается при ее заполнении топливом (педаль «газа» отпущена, и возвратная пружина отводит диафрагму назад) и закрывается при нагнетании топлива. Другой клапан расположен в распылителе; он открывается под давлением нагнетаемого топлива и закрывается под действием собственного веса, как только подача топлива прекращается. Это предотвращает вытекание топлива из каналов и подсос воздуха. Производительность насоса определяется профилем кулачка.

Пусковое устройство служит для обогащения топливовоздушной смеси при запуске холодного двигателя нива 2121. Оно управляется с места водителя рукояткой «подсоса», через трос. При вытягивании рукоятки до упора трехплечий рычаг управления воздушной заслонкой, поворачиваясь на оси, профильным вырезом воздействует на рычаг воздушной заслонки, закрывая ее. При этом наружным профилем (в нижней части) он воздействует на рычаг управления дроссельной заслонкой первой камеры, приоткрывая ее на пусковой зазор С (его величина регулируется винтом на рычаге).

После начала работы двигателя ваз 2121 разрежение во впускном коллекторе возрастает и передается в полость пускового устройства. Под действием разрежения диафрагма пускового устройства, преодолевая сопротивление возвратной пружины, через шток приоткрывает воздушную заслонку на пусковой зазор В (его величина регулируется винтом на крышке пускового устройства). При утапливании рукоятки управления воздушной заслонкой зазоры С и В уменьшаются, их величина при частично утопленной рукоятке зависит от профилей трехплечего рычага (его выреза и наружного профиля) и регулировке не подлежит. Если вытянута рукоятка управления воздушной заслонкой, то при нажатии на педаль «газа» будет открываться только дроссельная заслонка первой камеры, так как дроссельная заслонка второй камеры при этом блокируется специальным рычагом, установленным на рычаге привода дроссельных заслонок. Это предотвращает рывки и провалы при движении с непрогретым двигателем (при вытянутой рукоятке управления воздушной заслонкой).

Экономайзер принудительного холостого хода состоит из концевого выключателя, электромагнитного запорного клапана и блока управления. Электромагнитный клапан перекрывает подачу топлива в систему холостого хода и переходную систему первой камеры. Нормальное состояние клапана (напряжение не подается) – закрытое. Он открывается при нажатии педали «газа», а также при числе оборотов коленчатого вала 1900 мин –1 и ниже. Клапан закрывается, если педаль «газа» отпущена (концевой выключатель замкнут на массу) и обороты двигателя превышают 2100 мин -1 , а также при выключении зажигания, что предотвращает работу двигателя при выключенном зажигании (дизелинг).

Приготовленная в карбюраторе смесь попадает в цилиндры нива 2121 двигателя через впускной коллектор. Он отлит из алюминиевого сплава и крепится к двигателю на шпильках через термостойкие прокладки.

Тарировочные данные карбюратора

Как работает датчик холостого хода на Нива 21214 инжектор?

Регулятор, датчик холостого хода Нива-21214 инжектор отвечает за холодный пуск двигателя и его работу на малых оборотах при выключенной передаче. Раньше на карбюраторах эти функции выполняли 2 узла: воздушная заслонка с мембраной холодного запуска и электрический клапан с жиклером холостого хода.

В какой-то степени диагностировать неисправности было проще, чем после появления электронной системы управления подачей горючего. Тем не менее в ней при желании тоже можно разобраться, чтобы обнаруживать неполадки регулятора и самостоятельно их устранять.

Расположение элемента и принцип работы

В действительности термин «датчик» не слишком подходит к названию данного элемента, поскольку он не измеряет никаких параметров. Правильнее называть устройство регулятор холостого хода ВАЗ-21214. Это небольшой блок со встроенным внутри шаговым двигателем, к которому присоединен выдвигающийся шток. На конце штока установлен подпружиненный клапан в виде конуса, чья задача — перекрывать сечение канала, где движется воздух.

Как и в карбюраторах, работу двигателя с инжектором на холостом ходу обеспечивает отдельная система, где главную роль играет регулятор, управляемый контроллером. В блоке управления подачей воздуха устроен специальный канал, идущий в обход дроссельной заслонки. То есть силовой агрегат Нивы работает на холостом ходу при полностью закрытой заслонке, при этом воздух поступает в инжектор через байпас. Здесь и стоит датчик холостого хода ВАЗ-21214, его задача — увеличивать или уменьшать проходящий через байпас воздушный поток по команде контроллера. Для пуска холодного двигателя всегда необходимо подавать в цилиндры обогащенную смесь, а по мере прогрева постепенно обеднять ее до нормы. Раньше вопрос решался перекрыванием первичной камеры с помощью заслонки, отчего в коллекторе возникало разрежение и мотор втягивал большее количество горючего.

Сейчас топливо подается в цилиндры методом впрыскивания, поэтому при запуске двигателя алгоритм работы топливной системы другой, хотя принцип используется тот же:

Вот почему так важно не трогать педаль акселератора во время пуска и прогрева силового агрегата.

Открывая дроссельную заслонку на холодном двигателе, вы сбиваете с толку контроллер, который тут же стремится уменьшить поток воздуха в коллектор, закрывая посредством регулятора канал холостого хода. Мотор работает нестабильно, пока вы не отпустите педаль.

Дополнительная функция регулятора

Дополнительная функция рассматриваемого устройства заключается в перекрывании воздушного потока в режиме принудительного холостого хода. Этот режим активируется при соблюдении 3 условий:

• автомобиль движется накатом;
• включена какая-либо передача;
• обороты двигателя выше отметки 1800 об./мин.

В таких условиях подавать топливовоздушную смесь в цилиндры нецелесообразно, поскольку машина движется по инерции. Так горючее будет расходоваться впустую. Поэтому, ориентируясь по датчикам заслонки и скорости, контроллер прекращает подачу топлива и воздуха, отдавая соответствующие команды форсункам и регулятору холостого хода. Когда обороты падают ниже отметки 1800 об./мин либо водитель нажимает на педаль газа, подача горючей смеси возобновляется. Если же автомобилист переключает КПП в нейтральное положение, то регулятор открывает канал, и в работу включается только холостой ход.

Замена элемента

Признаки выхода из строя элемента холостого хода очень похожи на поломку датчика положения дроссельной заслонки, только при этом на панели приборов не вспыхивает табло «Check engine». Машина плохо заводится в холодном состоянии, нестабильно работает на холостом ходу и может заглохнуть при движении накатом. Регулятор ремонту не поддается, его нужно только менять.

Замена элемента производится в таком порядке:

1. Отсоединить от блока дроссельной заслонки все патрубки, открутить и снять этот узел. Без этого демонтаж регулятора невозможен.
2. Элемент в виде бочонка с фланцем прикручен к корпусу 2 винтами. Открутить их и вытащить регулятор, не потеряв прокладку.
3. Измерить длину штока на новом элементе, начиная от фланца детали, она не должна превышать 23 мм. Если шток длиннее, то надо его втянуть, кратковременно подавая напряжение 12 В на контакты с маркировкой «D» и «С».
4. Протереть посадочное место ветошью от грязи, смазать прокладку моторной смазкой и установить новый регулятор на место.

После замены нужно установить узел дроссельной заслонки обратно, подключить патрубки и запустить двигатель для проверки.

Какой карбюратор лучше поставить на Ниву 2121

Нива-2121, или ВАЗ-2121 считается вседорожником малого класса, у которого несущий кузов и постоянный полный привод. На самой первой модели этого автомобиля был установлен двигатель с такой же маркировкой – ВАЗ-2121. В его комплектацию входил и карбюратор ДААЗ 2107-20 или «семерка-двадцатка». Если он вышел из строя, какой лучше ставить на Ниву 2121 карбюратор из современных моделей?

Особенности карбюратора Нивы 2121

Если речь идет о карбюраторе, то следует знать, что данная деталь так названа из-за того, что ее основное функциональное назначение – карбюрация или смешивание. Действительно, в карбюраторе происходит смешивание топливной жидкости с воздухом. Помимо этого, регулируется подача полученной смеси в двигательные цилиндры.

Механизм карбюрации зависит от конструкции самого карбюраторного устройства. Так, стоящий на Ниве 2121 «родной» карбюратор состоит из:

• поплавковой камеры (от уровня топливной жидкости в этом устройстве зависит оптимальное функционирование системы холостого хода и переходных систем всех камер);
• жиклера (основной дозирующей детали, через которую в дозированных количествах поступает в карбюратор топливная жидкость и воздух, их еще называют форсунками, или пробками);
• диффузоров (они представляют собой сужения в карбюраторных патрубках обеих камер, они нужны для повышения скорости прохождения воздуха к смесительным камерам);
• дроссельной заслонки (регулятора проходного сечения канала механического типа, что предназначается для изменения количества топливной жидкости или газа, проходящего по этому каналу).

Механизм подачи топлива через карбюраторное устройство на Ниве 2121 имеет следующую схему:

1. Из бака для топлива топливная жидкость в оптимальном количестве поступает в поплавковую камеру.
2. Под тяжестью топливной жидкости поплавковая камера опускается.
3. При движении топливной жидкости поплавковая камера поднимается.
4. После перехода топливной жидкости через поплавковую камеру, она попадает в жиклер.
5. Из жиклера топливо подается на распылитель (он расположен в узком месте диффузора).
6. Через наружную трубу в карбюраторное устройство попадает воздух.
7. Через впускной коллектор определенное количество топливной жидкости подается с помощью дроссельных заслонок прямо в двигатель.

Если старый карбюратор на Ниве 2121 вышел из строя, специалисты советуют его заменить на более современную модель.

Какой карбюратор лучше подойдет для Нивы 2121

Опытные автомеханики предлагают для Нивы 2121 две современных модели карбюраторов на выбор:

Как утверждают специалисты, эти модели карбюраторов практически одинаковы. Но отличия все же есть:

1. Озон не оснащен вакуум-корректором.
2. Солекс функционирует без экономайзера.

В чем же заключается важность каждой из указанных карбюраторных устройств? Рассмотрим их функциональные особенности:

• вакуум-корректор предназначается для поворота столика, размещенного внутри тамблера, в результате чего изменяется угол опережения зажигания;
• экономайзер представляет собой теплообменник, что должен предварительно подогревать воду, которая подается в паровой котел.

Хотя подходят обе модели карбюраторных устройств, многие специалисты склоняются к мысли, что Озон намного привередливее, чем Солекс. Это объясняется индивидуальными отличиями в их конструкциях.

Особенности конструкции карбюратора Солекс на Ниву 2121

На вседорожник Ниву 2121 прекрасно подходит карбюраторное устройство модели Солекс с серийным номером 21073-110-7010. По отзывам опытных автомехаников, карбюратор этой модели отличается высоким уровнем надежности, так как легко поддается регулировке. Рассмотрим его особенности:

• эмульсионный тип;
• двухсекционная поплавковая камера, в которой секции соединяются между собой;
• две камеры, оборудованные дроссельными заслонками и дозировочными системами;
• переходные системы для обеих камер;
• для первой камеры предусмотрена система холостого хода.

Устройство Солекса разделено на две половины – нижнюю и верхнюю. К нижней относится корпус карбюратора, к верхней – его крышка. В нижних частях каждой половины есть поворотные заслонки с приводом механического типа. А в верхней части еще одна заслонка – для подачи воздуха. Начинает функционировать с помощью специального тросика, соединенного с вакуумной системой пуска.

Солекс удобен тем, что для его регулировки понадобится минимальный набор инструментов, поэтому ее можно проводить практически в любых условиях.

Особенности конструкции карбюратора Озон на Ниву 2121

Карбюраторное устройство Озон, подходящее для вседорожника Нивы 2121, может быть двух типов:

1. С серийным номером 2107-110-7010-10 отличается тем, что данный карбюратор:
   • оборудован прерывателем старого образца;
   • не оборудован вакуум-корректором.
2. С серийным номером 2107-110-7010-20 отличается тем, что это устройство:
   • не имеет микропереключателя от экономайзера (он влияет на расход топливной жидкости и экологичность выбросов).

К общим особенностям конструкции Озона обеих моделей следует отнести:

1. Прочный массивный корпус (благодаря этому карбюраторное устройство практически не деформируется).
2. Топливные жиклеры с большим диаметром (это предполагает использование Озона для топливной жидкости невысокого качества).
3. В системе холостого хода оснащен запорный клапан электромагнитного типа.
4. Вторая камера с дроссельной заслонкой имеет пневматический привод.
5. Пусковое устройство с диафрагмой.
6. Система управления механического типа оборудована тросовым приводом, что ведет к воздушной заслонке первой камеры.
7. Ускорительный насос с шариковыми клапанами.

Хотя отсутствие в нем экономайзера с мощными режимами снижает динамические характеристики транспортного средства и не экономит расход топлива.

Заключение

Как видим, в карбюраторном устройстве Озон имеет отверстия для забора топливной жидкости на дне поплавковых камер. Благодаря такому неудобному размещению отверстий, в процессе работы карбюратора они часто забиваются. Еще причины такой проблемы:

• применение некачественной топливной жидкости, которая содержит в своем составе большое количество примесей;
• несвоевременное очищение воздушного фильтра.

Основное условия для оптимальной работы каждого из описываемых карбюраторных устройств – это своевременный и качественный уход. Поэтому каждый владелец транспортного средства Нива 2121 должен знать их устройство и принципы работы.

Как правильно отрегулировать карбюратор на Ниве – поэтапный процесс

Мотор на автомобиле ВАЗ-21213 «Нива» комплектуется карбюратором семейства Солекс. Многие владельцы «Нивы» сетуют на капризность этого устройства. Производитель уверяет, что Солекс правильно отрегулирован еще на заводе, однако данное заявление не всегда соответствует действительности. Проблемы с узлом системы питания двигателя возникают не только по причине его некорректной настройки, но также по причине халатности самого автовладельца.

Игнорирование рекомендаций по периодичности замены воздушных и топливных фильтров приводит к тому, что важнейший в системе питания двигателя механизм отказывается правильно работать. Цель, к которой сводятся все регулировочные процессы карбюратора – обеспечить на всём диапазоне оборотов стабильную работу силового агрегата. Регулировка карбюратора Солекс на ВАЗ 21213 «Нива» является неотъемлемым условием безотказной работы мотора.

Поэтапная регулировка карбюратора Солекс на ВАЗ 21213

Регулировка карбюратора Солекс сводится к части регулировочных процессов в поплавковой камере и настройке системы холостого хода. Это довольно кропотливая работа, требующая определённых знаний. Правильная настройка Солекса в будущем позволит наслаждаться экономичной, бесхлопотной и комфортной ездой на автомобиле ВАЗ 21213 «Нива».

Начинать всю работу следует с установления оптимального количества топлива в камере:

• Заводится мотор на несколько минут, во время работы двигателя необходимо также периодически нажимать на педаль газ;
• После работы двигателя на протяжении пяти минут его необходимо заглушить;
• Отсоединяется топливоподводящий шланг;
• Откручиваются винты, закрепляющие крышку карбюратора;
• В горизонтальном положении поднимается верхняя часть механизма системы питания;
• Линейкой измеряется расстояние от поверхности крышки карбюратора до уровня топлива.

Уровень должен быть в пределах 25 мм в камерах, но эти показатели могут варьироваться, так как коллектор не горизонтален, поэтому следует измерить значение в камерах и вывести средний показатель. Если уровень превышает норму, то следует с помощью язычка поплавка удалить часть бензина и произвести сборку механизма в обратной последовательности. После чего снова завести двигатель и провести наблюдения. С малых диффузоров не должен просачиваться бензин, в противном случае появление топлива будет свидетельствовать о переливе. Во время проведения регулировки не нужно нажимать на газ!

Регулировка пусковой системы

Отрегулировать пусковую систему Солекс можно как на установленном карбюраторе, так и на демонтированном. В первом случае регулировка сводится к определению числа оборотов коленвала, а вот на снятом карбюраторе отрегулировать пусковую систему возможно за счет зазоров у кромки заслонок. На демонтированном с транспортного средства устройстве системы питания двигателя отрегулируйте зазор между заслонкой и стенкой камеры – зазор должен составлять 1,1 мм. Регулировочную работу проводят с помощью ключа или отвертки.

Более опытные и продвинутые автовладельцы предпочитают регулировать Солекс методом определения и выставления числа оборотов коленчатого вала. Этот способ более быстрый, но и требует наличия определённых специфических знаний. Заключается данная методика в следующем:

• Демонтируются воздушные фильтры;
• Отсоединяется подсос, заводится мотор;
• С помощью подручных инструментов на треть открывается воздушная заслонка;
• Рычагом выставляются 3200 об/мин коленвала;
• Воздушную заслонку следует закрыть, ослабить контргайку, регулировочным винтом уменьшить частоту вращения до 3000 об/мин;
• Затянуть контргайку.

С помощью газоанализатора можно также осуществить настройку пусковой системы. Устройством измеряется количество оксида углерода в газах. Если значение составляет 8%, то настраивать пусковую систему не нужно. Если значение ниже 8%, тогда в этом случае на крышке диафрагменного механизма следует закрутить винт, и, если значение превышает норму, винт следует ослабить и провести повторный замер.

Регулируем холостой ход

Это процедура необходима для того, чтобы силовой агрегат работал стабильно, а в выхлопных газах содержалось как можно меньше вредных веществ. В гараже за счет собственных усилий всю работу можно выполнить с помощью тахометра. Мотор предварительно доводится до рабочей температуры, после чего осуществляется непосредственно сама регулировка. Винтом количества смеси устанавливается частота вращения коленчатого вала на уровне 850-900 об/мин, после чего отверткой заворачивается винт качества до установления оборотов в районе 800 об/мин. Подобную процедуру необходимо провести несколько раз, пока двигатель не начнёт стабильную работу, при этом будет наблюдаться минимальное количество разряжений в трубке.

Правильная настройка Солекс позволит владельцу авто наслаждаться качественной, а главное бесхлопотной работой двигателя. Специалисты рекомендуют осуществлять настройку холостого хода два раза в год. Таким образом, можно достичь существенной экономии топлива и выброса в атмосферу минимального количества вредных веществ, плюс ко всему, правильно отрегулированный механизм системы питания двигателя позволит существенно экономить личные средства на услугах станций техобслуживания.
