Хороший звуковой сигнал на авто

Звуковой сигнал на авто: принцип работы,виды,установка,неисправности.

Принцип работы

Принцип работы автомобильных сигналов основан на циклическом замыкании и размыкании контактов. При этом происходит колебание мембраны. Громкость, тон и сила потребляемого тока определяются зазором между якорем (подвижным контактом) и сердечником (неподвижным контактом). В зависимости от потребляемого тока сигналы могут включаться непосредственно включателем или через реле. Звуковые сигналы в автомобиле бывают безрупорными (шумовыми) или рупорными (тональными). Комплект звуковых сигналов включает шумовые и тональные сигналы, настроенные на совместную работу. Основное назначение звукового сигнала – обратить на себя внимание других участников движения, особенно, когда не хватает видимости.

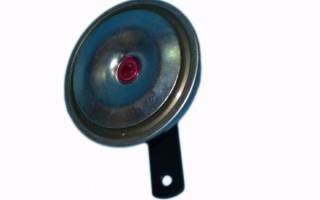

Звуковой сигнал вибрационного типа, безрупорный. Включатель с кольцевой кнопкой установлен на рулевом колесе. На автомобиле ВАЗ-2101 устанавливаются два сигнала — низкого и высокого тона. Сигнал состоит из корпуса, электромагнита 3, якорька 4, контактов 6, мембраны 7 и резонаторного диска 5. При нажатии на кнопку замыкается электрическая цепь, и ток из аккумуляторной батареи поступает по замкнутым контактам 6 в обмотку электромагнита 3. При этом электромагнит притягивает якорек 4, который прогибает мембрану 7 и одновременно размыкает контакты 6. Электрическая цепь прерывается, электромагнит размагничивается, и якорек под действием упругости мембраны отходит обратно,, вследствие чего контакты смыкаются, снова образуется замкнутая электрическая цепь, якорек вновь притягивается, и процесс повторяется. При этом создаются частые колебания мембраны (до 100 колебаний в секунду) и появляется звук. Тон звука каждого сигнала регулируется винтом 1, расположенным на задней стенке. При вращении винта по часовой стрелке сила звука увеличивается, а при вращении против часовой стрелки — уменьшается.

Неисправности звукового сигнала

ВИДЫ ЗВУКОВЫХ СИГНАЛОВ ДЛЯ АВТОМОБИЛЕЙ

Все клаксоны можно условно разделить следующим образом:

1. Воздушный:

• однорожковый;
• многорожковый.

1. Электрический:

• однотональный;
• многотональный.

Отличие между ними в том, что первые работают от сжатого воздуха, а вторые от электрического тока. Для воздушных клаксонов необходима установка компрессора и ресивера, ведь их нельзя просто подключить к аккумулятору или питающему проводу. Исключение составляют клаксоны со встроенным компрессором. На большинстве машин устанавливают клаксоны, работающие лишь в одной тональности. Если же однотональный звук не устраивает, то можно подключить высокочастотные и низкочастотные клаксоны с изменяемой тональностью. Также устанавливают несколько источников звука, чья тональность соответствует выбранной мелодии и включают их по определенному алгоритму.

На большинстве авто предусмотрена лишь световая индикация включения заднего хода, из-за чего водитель вынужден вручную подавать сигналы с помощью гудка. В конце 80-х годов прошлого века в СССР из Японии или Европы начали завозить автомобили с нестандартным звуковым оповещением о включении заднего хода. В качестве сигнала использовали мелодии или записанные высказывания типа «пожалуйста, осторожно, моя машина едет назад».

УСТАНОВКА ЗВУКОВОГО СИГНАЛА

Согласно нормативам ГОСТа, не существует точных характеристик, которые относились бы к сигналам. Но если на автомобиле сигнал находится в неисправном состоянии или отсутствует вообще, то данный факт считается полным нарушением, за что водитель может быть привлечен к определенному виду ответственности. Этот факт обязывает всех водителей иметь на своем транспортном средстве исправное звуковое устройство.

Согласно последним правилам и положениям, нормированию подлежат гудки высокой частоты, которая должна находиться на определенном уровне. В большинстве случаев данная частота должна быть постоянной. Если на транспортном средстве установлен достаточно громкий или слишком тихий сигнал, то это может доставлять много неприятностей не только пешеходам, но и самому водителю.

В большинстве случаев звуковые гудки имеют частоту звучания, находящуюся в диапазоне от 320 до 440 Гц. Причиной этому является сила звука гудка, воздействующего на орган слуха человека. Именно данный диапазон громкости является наиболее оптимальным. Слишком громкий звуковой сигнал автомобиля может напугать прохожего или вывести его из состояния равновесия. При слабом сигнале автомобиля возникает серьезный риск для жизни пешеходов.

Если Вам хочется установить в своем транспортном средстве многоголосые гудки, то стоит позаботиться о наличии хорошей звукоизоляции Вашего автомобиля. Иначе от собственного звукового гудка авто придется страдать в первую очередь Вам. Приобретая желаемый гудок для своей машины. Обязательно удостоверьтесь, сможет ли аккумулятор выдержать нагрузку данного устройства. В противном случае Ваша покупка будет бессмысленной или негативно отразится на сроке эксплуатации аккумулятора. В идеале мощность данного устройства должна быть выше мощности сигнального гудка.

Есть еще один очень важный момент, который касается размеров сигнальной системы. Для дисковых сигналов, защищённых собственной решёткой, характерна установка снаружи, в отличие от «улиток», которые к данному виду установки не приспособлены. Учитывая эти детали, водитель должен рассчитывать объем внутреннего пространства, который находится под капотом.

Приобретая автомобильный сигнал в специализированном магазине, к нему обязательно прилагается подробная инструкция по установке. Разобравшись в ней, автолюбитель сможет самостоятельно установить гудок на свою машину. К тому же, большинство сигнальных гудков имеют одинаковый принцип установок. Это очень удобно и не доставляет автолюбителям лишних хлопот по данному поводу.

Согласно теории, гудок присоединяют в устройство автомобиля посредством имеющегося в нем реле либо через прерыватель, имеющий источник тока. Проектировщики транспортных средств предусмотрели момент движения электронов при подаче тока, связанных с особой «массой». Рядом с такой массой и располагается кнопка включающая сигнал. Поблизости с ними находится и само устройство. Таким образом гудок крепится к транспортному средству.

Выбор и установка звукового сигнала на авто

Штатный клаксон, которым оборудуют автомобили, не всегда устраивает водителей. Иногда причина этого в недостаточной громкости, не позволяющей распугивать пешеходов и водителей-нарушителей, иногда в желании сделать свою машину более уникальной. Существуют и другие причины, по которым люди хотят своими руками поставить на авто тепловозный, паровозный или музыкальный гудок. Из статьи вы узнаете, как выбрать и установить звуковой сигнал на авто, не обращаясь в сервис или мастерскую.

Виды звуковых сигналов для автомобилей

Все клаксоны можно условно разделить следующим образом:

1. Воздушный:

• однорожковый;
• многорожковый.

1. Электрический:

• однотональный;
• многотональный.

Отличие между ними в том, что первые работают от сжатого воздуха, а вторые от электрического тока. Для воздушных клаксонов необходима установка компрессора и ресивера, ведь их нельзя просто подключить к аккумулятору или питающему проводу. Исключение составляют клаксоны со встроенным компрессором. На большинстве машин устанавливают клаксоны, работающие лишь в одной тональности. Если же однотональный звук не устраивает, то можно подключить высокочастотные и низкочастотные клаксоны с изменяемой тональностью. Также устанавливают несколько источников звука, чья тональность соответствует выбранной мелодии и включают их по определенному алгоритму.

На большинстве авто предусмотрена лишь световая индикация включения заднего хода, из-за чего водитель вынужден вручную подавать сигналы с помощью гудка. В конце 80-х годов прошлого века в СССР из Японии или Европы начали завозить автомобили с нестандартным звуковым оповещением о включении заднего хода. В качестве сигнала использовали мелодии или записанные высказывания типа «пожалуйста, осторожно, моя машина едет назад».

Как выбирать сигналы для машины

Магазины запчастей для авто предлагают огромный выбор различных клаксонов, в том числе подобранных под определенную мелодию. Определившись с тональностью, музыкальностью и громкостью сигнала, обрисуйте свои пожелания продавцу. Он подскажет, какой клаксон лучше других соответствует вашим пожеланиям. В большинстве случаев что иностранные, что российские гудки по качеству и надежности одинаковы, однако последние немного дешевле.

Решая, какой гудок поставить своими руками, подумайте, влезет ли он в подкапотное пространство вашей машины, и сможете вы подключить его самостоятельно.

Многотональный гудок обладает большими габаритами, поэтому пристроить его в моторном отсеке маленького авто очень сложно. Если же вы решили ставить «паровозный» или «тепловозный» воздушный гудок, то подумайте, достаточно ли ваше авто звукоизолировано? Ведь такие устройства производят очень громкий звук, часть которого распространяется во все стороны.

Самостоятельная установка звуковых сигналов

Перед началом установки нового звукового сигнала своими руками, найдите электрическую схему вашего автомобиля. Если вы решили поставить новый звуковой сигнал вместо старого, то достаточно снять клеммы с одного устройства, затем надеть на другое. Для некоторых воздушных гудков придется своими руками подключить компрессор к аккумулятору авто.

Для подключения сигнала, оповещающего о включении заднего хода, необходимо найти провод, соединяющий датчик заднего хода и сигнальный фонарь.

Гудок прочно крепите своими руками к корпусу автомобиля с помощью болтов и гаек. Если устройство будет плохо закреплено, велика вероятность обрыва провода и последующего замыкания. В результате вы не сможете подать сигнал водителями или пешеходом в критической ситуации. Монтируя своими руками «тепловозный», многотональный или другой мощный и громкий гудок, устанавливайте его так, чтобы раструб был направлен вперед. Не устанавливайте раструб вбок, это снизит эффективность сигнала и усилит его звучание в салоне.

Установка сигнала своими руками потребует определенного вмешательства в проводку автомобиля, поэтому все соединения пропаивайте, не делайте временных скруток. Если невозможно пропаять соединение, используйте стальные клипсы, которыми обжимают провода. Установка своими руками должна проводиться в два этапа: монтаж гудка и подключение к проводке. Не перепутайте порядок действий. Если вы сначала проложите проводник, а затем станете искать место для звукового сигнала, то велика вероятность, что провода не хватит и придется наращивать его, а это не добавит надежности. Подключая сигнал к датчику заднего хода, обязательно используйте реле. В противном случае большой ток, который потребляет гудок, повредит датчик заднего хода.

Как установить хорошие звуковые сигналы

ВАЗ 2110 (10-е семейство)

Установка громких и солидных рожковых звуковых сигналов от волги. На все автомобили 10-го семейства ставится сигнал, которым просто не прилично сигналить. Альтернатива штатному сигналу – волговские звуковые сигналы. В комплекте 2 рожка – высокий и низкий тона. Рецепт подойдёт на очень многие современные автомобили.

Установка волговских звуковых сигналов

На все автомобили 10-го семейства ставится сигнал, которым просто не прилично сигналить. Альтернатива штатному сигналу – волговские звуковые сигналы. В комплекте 2 рожка – высокий и низкий тона.

Многие ставят их, прикручивая к рамке радиатора.

Мне показалось это не интересным. Мы ведь не ищем легких путей. Поэтому установил под бампером на шпильках кронштейна.

Прикручивал через пластины, на которых держатся штатные сигналы.

Подключение волговский сигналов без изменения штатной проводки, увы, утопия. Потому что на штатный сигнал всегда подается плюс, а на руле замыкается масса. Волговские сигналы получают массу постоянно с болта крепления, а плюс замыкается на руле. Подключал я сигналы по следующей схеме:

Открываем ЧЯ и левее под панелью видим два разъема. Нам нужен на 13 контактов. Вынимаем из него серый с черной полосой провод (у меня он был белого цвета) из контакта №6 (на фото обведено откуда я вынимал провод) и подсоединяем к реле на контакт 85. А на его место, в разъем, вставляем провод, идущий от контакта 87 реле.

Белый провод оказался коротким, пришлось нарастить.

На реле нужно подать питания. Для этого нужно подсоединить к монтажному блоку провод на разъем Ш5-6.

А другой конец провода к реле к контакту 30, и через перемычку к контакту 86.

С контакта 87, при нажатии на кнопку сигнала, (по серому проводу с черной полосой) подается плюс на сигналы.

Красный провод с белой полосой у сигналов не используется, но т.к. на него постоянно подается плюс, его нужно хорошенько заизолировать.

Достоинства такой схемы подключения в том, что:

• не прокладывается под капот ни одного нового провода
• мы не берем питание с красного с белой полосой провода, т.к. на этом проводе запитан вентилятор системы охлаждения
• реле находится в монтажном блоке.

Итог: волговские сигналы гудят серьезно, не то что штатные мяукалки.

Звуковой сигнал на авто: принцип работы,виды,установка,неисправности.

Принцип работы

Принцип работы автомобильных сигналов основан на циклическом замыкании и размыкании контактов. При этом происходит колебание мембраны. Громкость, тон и сила потребляемого тока определяются зазором между якорем (подвижным контактом) и сердечником (неподвижным контактом). В зависимости от потребляемого тока сигналы могут включаться непосредственно включателем или через реле. Звуковые сигналы в автомобиле бывают безрупорными (шумовыми) или рупорными (тональными). Комплект звуковых сигналов включает шумовые и тональные сигналы, настроенные на совместную работу. Основное назначение звукового сигнала – обратить на себя внимание других участников движения, особенно, когда не хватает видимости.

Звуковой сигнал вибрационного типа, безрупорный. Включатель с кольцевой кнопкой установлен на рулевом колесе. На автомобиле ВАЗ-2101 устанавливаются два сигнала — низкого и высокого тона. Сигнал состоит из корпуса, электромагнита 3, якорька 4, контактов 6, мембраны 7 и резонаторного диска 5. При нажатии на кнопку замыкается электрическая цепь, и ток из аккумуляторной батареи поступает по замкнутым контактам 6 в обмотку электромагнита 3. При этом электромагнит притягивает якорек 4, который прогибает мембрану 7 и одновременно размыкает контакты 6. Электрическая цепь прерывается, электромагнит размагничивается, и якорек под действием упругости мембраны отходит обратно,, вследствие чего контакты смыкаются, снова образуется замкнутая электрическая цепь, якорек вновь притягивается, и процесс повторяется. При этом создаются частые колебания мембраны (до 100 колебаний в секунду) и появляется звук. Тон звука каждого сигнала регулируется винтом 1, расположенным на задней стенке. При вращении винта по часовой стрелке сила звука увеличивается, а при вращении против часовой стрелки — уменьшается.

Неисправности звукового сигнала

ВИДЫ ЗВУКОВЫХ СИГНАЛОВ ДЛЯ АВТОМОБИЛЕЙ

Все клаксоны можно условно разделить следующим образом:

1. Воздушный:

• однорожковый;
• многорожковый.

1. Электрический:

• однотональный;
• многотональный.

Отличие между ними в том, что первые работают от сжатого воздуха, а вторые от электрического тока. Для воздушных клаксонов необходима установка компрессора и ресивера, ведь их нельзя просто подключить к аккумулятору или питающему проводу. Исключение составляют клаксоны со встроенным компрессором. На большинстве машин устанавливают клаксоны, работающие лишь в одной тональности. Если же однотональный звук не устраивает, то можно подключить высокочастотные и низкочастотные клаксоны с изменяемой тональностью. Также устанавливают несколько источников звука, чья тональность соответствует выбранной мелодии и включают их по определенному алгоритму.

На большинстве авто предусмотрена лишь световая индикация включения заднего хода, из-за чего водитель вынужден вручную подавать сигналы с помощью гудка. В конце 80-х годов прошлого века в СССР из Японии или Европы начали завозить автомобили с нестандартным звуковым оповещением о включении заднего хода. В качестве сигнала использовали мелодии или записанные высказывания типа «пожалуйста, осторожно, моя машина едет назад».

УСТАНОВКА ЗВУКОВОГО СИГНАЛА

Согласно нормативам ГОСТа, не существует точных характеристик, которые относились бы к сигналам. Но если на автомобиле сигнал находится в неисправном состоянии или отсутствует вообще, то данный факт считается полным нарушением, за что водитель может быть привлечен к определенному виду ответственности. Этот факт обязывает всех водителей иметь на своем транспортном средстве исправное звуковое устройство.

Согласно последним правилам и положениям, нормированию подлежат гудки высокой частоты, которая должна находиться на определенном уровне. В большинстве случаев данная частота должна быть постоянной. Если на транспортном средстве установлен достаточно громкий или слишком тихий сигнал, то это может доставлять много неприятностей не только пешеходам, но и самому водителю.

В большинстве случаев звуковые гудки имеют частоту звучания, находящуюся в диапазоне от 320 до 440 Гц. Причиной этому является сила звука гудка, воздействующего на орган слуха человека. Именно данный диапазон громкости является наиболее оптимальным. Слишком громкий звуковой сигнал автомобиля может напугать прохожего или вывести его из состояния равновесия. При слабом сигнале автомобиля возникает серьезный риск для жизни пешеходов.

Если Вам хочется установить в своем транспортном средстве многоголосые гудки, то стоит позаботиться о наличии хорошей звукоизоляции Вашего автомобиля. Иначе от собственного звукового гудка авто придется страдать в первую очередь Вам. Приобретая желаемый гудок для своей машины. Обязательно удостоверьтесь, сможет ли аккумулятор выдержать нагрузку данного устройства. В противном случае Ваша покупка будет бессмысленной или негативно отразится на сроке эксплуатации аккумулятора. В идеале мощность данного устройства должна быть выше мощности сигнального гудка.

Есть еще один очень важный момент, который касается размеров сигнальной системы. Для дисковых сигналов, защищённых собственной решёткой, характерна установка снаружи, в отличие от «улиток», которые к данному виду установки не приспособлены. Учитывая эти детали, водитель должен рассчитывать объем внутреннего пространства, который находится под капотом.

Приобретая автомобильный сигнал в специализированном магазине, к нему обязательно прилагается подробная инструкция по установке. Разобравшись в ней, автолюбитель сможет самостоятельно установить гудок на свою машину. К тому же, большинство сигнальных гудков имеют одинаковый принцип установок. Это очень удобно и не доставляет автолюбителям лишних хлопот по данному поводу.

Согласно теории, гудок присоединяют в устройство автомобиля посредством имеющегося в нем реле либо через прерыватель, имеющий источник тока. Проектировщики транспортных средств предусмотрели момент движения электронов при подаче тока, связанных с особой «массой». Рядом с такой массой и располагается кнопка включающая сигнал. Поблизости с ними находится и само устройство. Таким образом гудок крепится к транспортному средству.
