Обозначения на штампованных дисках

Маркировка дисков

При замене шин, обязательно нужно проверить сохранность колесных дисков. Если заметите какие-либо неровности или трещины, можно поступить двумя способами:

• отнести их в ремонт;
• приобрести новые.

Второй вариант более предпочтителен, при этом возникает вопрос — как правильно подобрать диски под тот или иной типоразмер резины. Для этого нужно уметь читать маркировку со всеми обозначениями. В идеале, конечно же, любой автовладелец знает, какой размер ему нужен. В крайнем случае, вам подскажет продавец-консультант.

Основные параметры

• посадочный диаметр D — диаметр той части, на которую надевается шина — должен соответствовать диаметру покрышки (13, 14, 15 и так далее дюймов);
• ширина В или W — тоже указывается в дюймах, данный параметр не учитывает размер бортовых закраин (хампов), которые применяются для более надежной фиксации шины;
• диаметр центрального отверстия DIA — должен соответствовать диаметру ступицы, хотя часто в комплекте идут специальные проставочные кольца, благодаря которым диски можно закрепить на ступице меньшего размера, чем DIA;
• крепежные отверстия PCD (разболтовка — мы уже ранее рассказывали об этом на Vodi.su) — здесь указывается количество отверстий для болтов и диаметр окружности, на которой они расположены — отмечается обычно 5х100 или 7х127 и так далее;
• вылет ЕТ — расстояния от точки фиксации диска на ступице до оси симметрии диска — измеряют его в миллиметрах, может быть положительным, отрицательным (диск как бы вогнут внутрь) или нулевым.

• 5,5×13 4×98 ET16 DIA 59,0 — это обычный колесный штампованный диск, который подходит, к примеру, на ВАЗ-2107 под стандартный типоразмер 175/70 R13.

К сожалению, практически ни на одном сайте интернет-магазина по продаже шин вы не найдете калькулятора, с помощью которого можно получить точную маркировку под конкретный типоразмер шин. На самом деле, сделать это можно и самостоятельно, достаточно выучить одну простую формулу.

Подбор диска по типоразмеру резины

Предположим, у вас стоит зимняя резина 185/60 R14. Как подобрать под нее диск?

Самая основная проблема возникает с определением ширины обода.

Определить ее очень легко:

• согласно общепринятому правилу она должна быть на 25 процентов меньше ширины профиля резины;
• ширина профиля покрышки определяется переведением, в данном случае, показателя 185 в дюймы — 185 делим на 25,5 (мм в одном дюйме);
• от полученного результата отнимаем 25 процентов и округляем;
• выходит 5 с половиной дюймов.

Отклонение ширины обода от идеальных значений может составлять:

• максимум 1 дюйм, если у вас резина не более R15;
• максимум полтора дюйма для колес свыше R15.

Таким образом, под покрышки 185/60 R14 подойдет диск 5,5 (6,0) на 14. Остальные параметры — разболтовка, вылет, диаметр посадочного отверстия — должны быть указаны в комплектации. Обратите внимание, что желательно покупать диски точно под шину. Если же они будут слишком узкими или широкими, то покрышка будет изнашиваться неравномерно.

Часто, например, когда покупатель ищет нужные ему диски по параметру PCD, продавец может предложить ему диски с разболтовкой, которая незначительно отличается: например вам нужно 4х100, а вам предлагают 4х98.

От такой покупки лучше отказаться и продолжить поиски по целому ряду причин:

• из четырех болтов лишь один будет закручен до упора, остальные же затянуть полностью не удастся;
• диск будет «бить» по ступице, что приведет к его преждевременной деформации;
• можно потерять в процессе езды болты и машина попросту станет неуправляемой на больших скоростях.

Хотя допускается покупка дисков с разболтовкой в большую сторону, например вам надо 5х127,5, а предлагают 5х129 и так далее.

Ну и конечно же, нужно обращать внимание на такой показатель, как кольцевые выступы или хампы (Humps). Они нужны для более надежной фиксации бескамерной шины.

Хампы могут быть:

• только с одной стороны — Н;
• с обеих сторон — Н2;
• плоские хампы — FH;
• асимметричные хампы — АН.

Имеются и другие более специфические обозначения, но они применяются в основном, когда речь заходит о подборе спортивных дисков или на эксклюзивные авто, поэтому их, как правило, заказывают напрямую с завода-изготовителя и ошибки здесь практически исключены.

Вылет (ЕТ) должен соответствовать требованиям производителя, поскольку если он будет смещен в сторону больше, чем нужно, изменится распределение нагрузки на колесо, отчего будут страдать не только шины и диски, но и вся подвеска, а также элементы кузова, к которым крепятся амортизаторы. Часто вылет изменяют, когда проводят тюнинг автомобиля. В таком случае обращайтесь к профессионалам, которые знают, что делают.

Часто также можно встретить в маркировке букву J, которой обозначают закраины диска. Для обычных автомобилей, обычно идет простое обозначение — J. Для внедорожников и кроссоверов — JJ. Встречаются и другие обозначения — Р, В, D, JK — они более точно определяют форму этих закраин, хотя большинству автомобилистов не нужны.

Обратите внимание, что правильный выбор дисков, как и покрышек, влияет на безопасность движения. Поэтому отходить от указанных в спецификации параметров крайне не рекомендуется. Тем более, что основные размеры указываются одинаково для любых типов дисков — штампованных, литых, кованых.

Расшифровка маркировки колесных дисков авто. Легковые, грузовые, литые, кованные

Хотя колесо является частью автомобиля, далеко не все из водителей ясно представляют, что за диски они используют. Основной принцип, по которому порой их различают – применение штампованных или литых дисков. А между тем существует достаточно понятная маркировка дисков, позволяющая объективно оценить, насколько это изделие подходит для вашего авто.

Почему важен правильный выбор дисков

Вполне понятно желание каждого водителя использовать для своего автомобиля всё самое лучшее. Если по применению различных чехлов и аудиосистемы вопросов обычно не возникает, их выбор вполне может определяться личными пристрастиями, то все, что влияет непосредственно на режимы движения, надежность и безопасность, должно рассматриваться только с точки зрения допустимости установки на авто. Именно так и надо оценивать влияние автомобильных дисков на поведение машины.

Чтобы лучше их выполнить и тем самым обеспечить долгую жизнь для своего автомобиля и безопасные условия движения, существует маркировка колесных дисков, а производителями указывается, какие из них можно ставить на авто.

Как расшифровывается маркировка дисков

Потребность в понимании того, что означает вся эта аббревиатура, возникает всякий раз, когда появляется необходимость в замене колес. Существующая маркировка автомобильных дисков едина во всем мире, и она одинакова для литых или кованых дисков, применяющихся для грузовых или легковых автомобилей, т.е. для всех колесных средств передвижения.

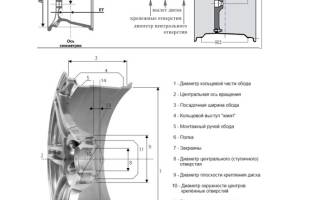

Расшифровка маркировки станет более понятной, если воспользоваться помощью приведенных ниже рисунков. Для примера рассмотрим такой ее вариант как 7,5Jx15H25x100ET40d54.1. Каким образом подобная маркировка соотносится с конструкцией диска, хорошо видно на правом рисунке.

1. Обозначение посадочной ширины идет первым в маркировке дисков автомобиля. В нашем конкретном примере это цифра 7,5. Она обозначает в дюймах именно ширину обода, т.е. непосредственно того места, где будет располагаться шина. Должно быть понятно, что подобный параметр определяет ее тип, который потом будет использоваться. Если значения ширины дисков и шины не соответствуют друг другу, то это создает трудности с установкой покрышки и ухудшает условия эксплуатации колеса в целом.
2. Обозначение типа закраины обода – J в нашем примере. Под этим скрывается ее конструкция, высота и форма. Типы закраины могут быть разными – JJ, JK, B, K и другие. Как правило, для обычного автомобиля применяется закраина типа J, тогда как JJ используется для полноприводных машин. Она влияет на установку грузиков при балансировке и имеет отношение к смещению шины в экстремальных условиях.
3. Контуры и геометрия закраин разные для грузовых и легковых авто, и они обозначаются соответствующими буквами, поэтому лучше всего выбирать изделия, рекомендованные производителем.
4. Символ «х» обозначает неразъемную конструкцию дисков, т.е. что они состоят из одного элемента. На них монтируют шины с эластичными бортами, их используют для легковых авто. Разъемный обод предназначен для грузовых машин и автобусов, маркировка такого диска содержит символ «-«. Шины для монтажа на них отличаются жесткостью и не допускают установку через край обода.
5. Диаметр дисков обозначается в нашем примере как 15 и задается без учета закраин.
6. Число отверстий и диаметр окружности расположения крепежа – такая расшифровка у обозначения 5х100 из рассматриваемого примера маркировки дисков.
7. Н2 – индекс хампов, так называют кольцевые выступы, расположенные вдоль закраин диска. Их назначение – фиксация бортов бескамерных покрышек в поворотах, исключающая разгерметизацию колеса. Его хорошо заметно на первом из приведенных рисунков. Возможны и другие обозначения, а также полное отсутствие хампов в конструкции.
   Вылет дисков измеряется в миллиметрах и обозначается ЕТ (в нашем примере ЕТ40). Под ним понимается расстояние между вертикальной осью симметрии диска и его плоскостью крепления к ступице. Как это выглядит на авто, поможет понять рисунок
   Это крайне важный параметр и он требует пристального внимания за его соблюдением, именно под него рассчитывают производители подвеску и рулевой механизм. Вылет может быть как положительным, так и отрицательным. Уменьшение ЕТ приводит к тому, что диски начинают выступать из колёсных арок, колея из-за этого становится шире, увеличение вылета приводит к ее уменьшению.
   В любом случае, отклонение от заданного производителем значения вылета приводит к изменению прикладываемых к подвеске усилий и отражается на ее надежности и безопасности движения.
8. Диаметр центрального отверстия – d54.1, подбирается под диаметр посадочного отверстия на ступице.

О чем еще может рассказать маркировка дисков авто

Кроме уже затронутой маркировки, на дисках дополнительно может быть указано:

• PCD – присоединительные размеры;
• MAX LOAD – максимальная нагрузка на диск;
• дата изготовления, чаще всего это будет год и неделя;
• маркировка соответствия требованиям международных правил;
• может быть указан способ изготовления, например FORGET (кованый).

Нельзя считать диск автомобиля чем-то незначительным и пустяшным и подходить к выбору, исходя из соответствия его цвета обивке салона. На безопасность движения влияют многие факторы, непосредственно связанные с дисками, необходимо при их подборе следовать рекомендациям изготовителя авто и использовать диски с соответствующей маркировкой.
” alt=””>

Маркировка колесных дисков, расшифровка по шагам

Дата публикации: 16 декабря 2015 .
Категория: Автотехника.

Каждый автолюбитель стремится оснастить своего железного коня только самым лучшим. Это и кожаные чехлы на сиденья, и дорогостоящий звук, а также системы навигации и многое другое. Но почему-то когда нужно приобрести новые колесные диски, большинство шоферов руководствуется только тем, что изделия могут быть либо штампованными, либо литыми. А межу тем существуют и другие параметры автомобильных дисков, от которых зависит не только безопасность передвижения по дорожному полотну, но долговечность подвески.

Если вы заметили, что шины слишком быстро изнашиваются, автомобиль не слушается и плохо разгоняется, то, скорее всего дело не в самих шинах, а в том, что выбирая диски для машины, вы отдали предпочтение не соответствующей модели. Чтобы этого не происходило, давайте разберемся, какая сегодня существует расшифровка колесных дисков. Кстати, маркировка должна быть стандартной, например, в Европе существуют строгие правила и нормы, поэтому диски сертифицируются согласно UN/ECE 124.

Стандартная маркировка автомобильного диска

Параметры колесных дисков, расшифровка которых не займет много времени, представляют собой аббревиатуры, одинаковые во всем мире для литых или кованых дисков. Разделений по типу автомобиля тоже как таковых нет, так как маркировка едина для всех средств передвижения.

Для того чтобы быстро понять обозначения, рассмотрим их на примере: 7,5 J х 16 Н2 4х98 ЕТ45 d54.1. Исходя из этой информации, мы можем увидеть следующие маркировки.

Ширина обода

За этот параметр отвечает первая цифра – 7,5, указывающая на расстояние между внутренними краями обода. Дело в том, что у каждой покрышки есть определенных диапазон ширины обода, который измеряется в дюймах. Поэтому лучше подбирать диски, ширина обода которых находится приблизительно в середине этого диапазона.

Тип кромки обода

В данном случае о типе кромки нам говорит буква J – обозначение формы закраины обода. Именно в этом месте диск соединяется с покрышкой. Также могут встретиться и следующие буквенные сочетания: JJ, JK, K, B, D, P. Точно сказать какой профиль обозначает каждая из этих букв сложно, так как в европейских стандартах описание всех этих сочетаний очень большое и довольно неоднозначное. Каждый символ может обозначать как форму или радиус контура, а в некоторых ситуациях это может быть обозначение угла наклона полок обода. Поэтому рассмотрим только самые популярные и известные. JJ свидетельствует о том, что перед вами диск для внедорожника. Если стоит буква К, то это оптимальный вариант для автомобиля «Ягуар», а P и B чаще всего устанавливаются на «фольтсвагеновские жуки». Если говорить о грузовых автомобилях, то за эту категорию отвечает следующая группа буквенных символов: E, F, G, H.

Разъемность обода

Символ Х обозначает что в данном случае обод неразъемный, то есть он представляет собой единую деталь. А вот если вы заметите знак «-», то перед вами модель, состоящая из нескольких частей, благодаря чему его можно разбирать и собирать. Неразъемные диски считаются лучшими, так как в этом случае их конструкция намного легче и жестче. Еще одним преимуществом неразъемных моделей является возможность установки на них эластичных покрышек. Если же речь идет о жестких шинах, которыми чаще всего комплектуются грузовые автомобили, то предпочтение стоит отдавать, наоборот, разъемным дискам, в противном случае вы просто не сможете установить покрышку на колесный диск.

Монтажный диаметр

Продолжая рассматривать параметры дисков на авто, мы видим цифру 16, которая отвечает за посадочный диаметр обода колесного диска, соответствующий монтажному размеру покрышки. Закраина обода в этом случае не рассматривается. Поэтому существуют стандартные значения для этого параметра от 10 до 19 дюймов.

Кольцевые выступы (подкаты)

В примере H2 обозначает что в данном случае перед нами определенный тип конструкции, состоящий хампов, расположенных с двух сторон, которые предназначены для более надежной фиксации бескамерных покрышек. При этом оттока воздуха (в случае бокового воздействия на покрышку) не происходит. В ситуации когда на диске присутствует маркировка H – это будет обозначать что хамп находится только с одной стороны. Также существуют следующие буквенные вариации:

• FH – плоский хамп;
• AH – ассиметричный;
• CH – комбинированный;
• SL – хампы в конструкции отсутствуют (покрышка в этом случае будет держаться за закраины обода).

Расположение отверстий для крепежа

Этот параметр обозначен символами 4х98, где первая цифра говорит нам о количестве крепежных отверстий, а число 98 – это диаметр самой окружности, центр которой расположен там же где и центр диска. Обычно количество таких отверстий составляет от 4 до 6, хотя иногда можно встретить модели на 3, 8, 10 штук.

Стандартное значение диаметра окружности может быть в диапазоне от 98 до 139,7.

При выборе дисков по этому параметру, многие автолюбители допускают одну распространенную ошибку – пытаются на глаз определить соответствие размеров ступицы и диска. В результате установив диск 98 вместо 100, они сталкиваются с тем, что колеса просто-напросто перекашиваются. В результате болты начинают самопроизвольно откручиваться.

Вылет диска

ЕТ45 в нашем примере – это величина, обозначающая расстояние между плоскостью, которая проходит через центр поперечного сечения диска и плоскости, находящейся в зоне соприкосновения диска и ступицы.

Вылет диска бывает:

• Положительным, когда плоскость симметрии автомобильного диска располагается дальше от центра автомобиля, по сравнению с привалочной плоскостью;
• Отрицательным, когда, наоборот, привалочная плоскость находится дальше о центра машины чем плоскость симметрии диска. Тогда маркировка выглядела бы как ET-45;
• Нулевым (ET0), когда центр симметрии диска совпадает с привалочной плоскостью.

Перед выбором диска лучше изучить рекомендации производителя автомобиля. Который должен указать в соответствующих документах на машину, какой именно тип вылета диска подходит для вашей модели авто.

Диаметр посадочного отверстия

d54.1 соответствует диаметру центрального отверстия диска (измеряется в миллиметрах). Стандартный диапазон для этого параметра составляет от 50 до 70 мм для легковых автомобилей. Очень важно подобрать диск, который будет точно соответствовать этому параметру и размеру посадочного пояска, расположенного на ступице машины. Если окажется что диаметр был выбран меньшего размера, то вы просто не сможете одеть диск.

Существует также дополнительная маркировка автомобильных дисков, расшифровка которых будет полезна.

Дополнительная маркировка

Помимо стандартных обозначений при выборе дисков вы можете встретить следующие аббревиатуры:

• MAX LOAD – параметр, который показывает какая максимальная нагрузка допустима на диски;
• MAX PSI 50 COLD – говорит о том, что давление в покрышках не должно превышать 3,5кгс/кв.см. COLD – это напоминание о том, что давление необходимо измерять только в холодной шине;
• FORGET – обозначает что диск был изготовлен методом ковки;
• BEADLOCK – диск оборудован устройством фиксации шины. Такие изделия использовать запрещено;
• BEADLOCK SIMULATOR – гласит о том, что диск оснащен системой, имитирующей «бедлок». Этот элемент, скорее, носит декоративный характер, поэтому от обычных дисков такие модели ничем не отличаются;
• SAE/ISO/TUV – маркировка контролирующего органа, свидетельствующая о том, что изделия соответствуют международным стандартам.

Помимо этого на диске может быть указана дата изготовления. Первые две цифры – это неделя, а последующие – год. Например, 0510 обозначает, что изделие сошло с конвейера на 5 неделе 2010 года.

В заключении

Не стоит халатно относиться к выбору колесных дисков, так как от этих изделий напрямую зависит безопасность водителя, а также динамичность и управляемость автомобиля. Параметры колесных дисков ВАЗ ничем не отличаются от перечисленных выше, потому что как уже было сказано существуют определенные стандарты, которые учитываются и в нашей стране. Поэтому, выбирая диски, внимательно ознакомьтесь с их маркировкой, чтобы выбрать наилучший вариант.

Расшифровка маркировки дисков легковых автомобилей

Любой колёсный диск — важная деталь автомобиля, связывающая его с дорожным полотном через шину. В случае износа последней возникает необходимость приобретения новой резины, а для этого следует знать основные параметры самого диска, ведь данная информация не ограничивается лишь количеством отверстий под болты и диаметром обода , на которые чаше всего обращают внимание автолюбители. При этом, большинство неучитываемых параметров весьма существенны для безопасности вождения, а также сохранности подвески. Поэтому далее попробуем подробнее разобраться с ключевыми характеристиками колёсных дисков.

Разбираем пример маркировки диска

В первую очередь, покупая диски нужно знать, какие модели разрешены к установке на конкретный автомобиль, после чего изучить информацию о параметрах понравившихся образцов. В этом как раз и поможет умение читать нанесённую маркировку, которая является стандартной для дисков (литых и штампованных), производимых в классе легкотоннажного автотранспорта. Маркировка наносится соответственно регламенту UN/ECE124 на территории всех стран ЕС, и выглядит примерно следующим образом:

7,5 J х 15 Н2 5х100 ЕТ40 d54.1

Этот пример и расшифруем далее.

Rim Width (посадочная ширина)
«7,5» — посадочная ширина или дистанция между краями диска, измеряемая в дюймах. В пересчёте в метрическую систему получается 7,5*25,4=190,5 миллиметра. Следует отметить, что каждая покрышка имеет определённый диапазон допустимой (рекомендуемой) ширины обода. Оптимальной же данная ширина будет в наибольшем приближении к середине указанного диапазона. В противном случае могут возникнуть проблемы с бортированием авторезины, а также ухудшатся её характеристики.

Flange (тип кромки)
Литера «J» (могут встретиться: P, D, B, K, JK, JJ, J) содержит данные о закраине обода, в которых указывается информация о высоте и наклоне полок, радиусе закругления, конструкции и форме профиля. Сегодня наиболее распространенными типами закраин являются «J» и «JJ». Первые предназначены для моноприводных авто, вторые — для полноприводных. От типа закраины зависит установка покрышки, противодействие смещению в нештатной ситуации, а также масса компенсирующих грузов. В любом случае, оптимально, чтобы этот параметр совпадал с рекомендованным автопроизводителем.

Разъёмность обода
Символ «х» свидетельствует о неразъёмном (монолитном) виде колесного обода. В противном случае диск маркируется знаком «-«, что указывает на наличие нескольких комплектующих, на которые он разбирается при необходимости. Отметим, что неразъёмные конструкции более жёсткие и легкие, в сравнении с разборными.

Маркировка «х» также свидетельствует, что данные диски ориентированы на оснащение эластичными покрышками, которые используются на легковых машинах и грузовиках малой тоннажности. Резина для больших грузовых автомобилей отличается жёсткостью и требует для установки диски составной конструкции, иначе становится невозможным монтаж на обод.

Rim Diameter (диаметр монтажный)
Следующая цифра «15» является показателем параметров посадочного обода под авторезину, исчисляемого в дюймах. Данный размер зачастую называют также радиусом диска. В процессе выбора и покупки шины необходимо следить, чтобы этот параметр абсолютно совпадал с соответствующим размером покрышки. Отметим, что диапазон рассматриваемых диаметров для обычных (стандартных) легковых авто и паркетников колеблется в пределах 13-21 дюймов.

Hump (подкаты и выступы)
Так называемые «хампы» (H2), или иначе кольцевые выступы, находятся с обеих сторон диска, и предназначены для фиксации на нём автомобильной резины бескамерного типа. Подкаты противодействуют оттоку воздуха из-под бескамерной шины при внешнем воздействии на неё. Помимо приведённого в примере и рассмотренного случая с «Н2» с двухсторонним расположением, встречаются подкаты следующих типов:

• Н — с единственной стороны диска.
• FH (Flat Hump) — с плоской формой.
• AH (Asymmetric Hump) — с асимметричным выступом.

Pitch Circle Diameter, PCD (крепежные отверстия)
В рассматриваемом случае обозначение «5х100» сообщает о расположении отверстий диска, предназначенных для его крепежа к оси автомобиля. Значения «5» и «100» указывают на число этих отверстий и диаметр окружности их расположения, соответственно. Для легкового автотранспорта количество данных отверстий может колебаться от 4-х до 6-ти, в то время, как стандартные диаметры окружности их расположения находятся в диапазоне 98 — 139,7 миллиметров. Следует помнить, что определить «на глаз» соответствие параметров диска и ступицы удаётся далеко не всегда, а неверный подбор способен спровоцировать перекос колеса, который приведет к откручиванию болтов или же биению.

Einpress Tief, ET (вылет диска)
Обозначение «ЕТ40» в данном случае определяет вылет диска, являющийся расстоянием между двумя плоскостями, проходящими через поверхность соприкосновения ступицы с диском и через центр сечения самого диска (поперечного), соответственно. Данное расстояние измеряется в миллиметрах. При этом, вылет может быть как положительным, так и отрицательным (ЕТ40, как в нашем случае, или к примеру ЕТ-25). Чтобы избежать возникновения внештатных экстренных ситуаций, вызванных внешними силами и способных разрушить диск и повредить подвеску, показатель вылета необходимо подбирать в полном соответствии с рекомендациями производителя конкретной марки автомобиля.

Hub Diameter, DIA (посадочный диаметр)
Маркер «d54.1» — это диаметр центрального отверстия колёсного диска, именуемый иначе посадочным или ступичным. Он указывается в миллиметрах, и для легкового автотранспорта колеблется в пределах 50-70 мм. Этот параметр очень важен, а потому должен полностью соответствовать пояску ступицы авто.

В заключение необходимо сказать, что каждый из рассмотренных параметров автомобильного диска важен, и даже при малейшем отклонении от требований может возникнуть угроза интенсивного износа покрышки, что влечёт за собой появление риска связанного с полным разрушением резины в экстремальной ситуации, будь то крутой поворот или высокая скорость. По этой причине колёса личного автомобиля необходимо держать в идеальном состоянии и проверять перед каждым выездом.
