Гидроусилитель руля: неисправности и что с ними делать — реальный опыт

Разумеется недооценить всю пользу гидроусилителя руля сложно. Однако не стоит забывать, что ГУР, это очень ответственный узел, неполадки в котором могут привести к аварии и даже пожару под капотом. Читайте заметку, чтобы быть в курсе проблемы.

Пожар из-за неисправности гидроусилителя руля

Именно такая ситуация произошла у моего знакомого. Причина банальна, вовремя неустраненная течь напорного шланга разрослась, что привело к порыву шланга. Вся гидравлическая жидкость хлынула на выпускной коллектор и загорелась. Выгорело не все, так как знакомый имеет опыт работы огнетушителем, но часть пластиковых деталей и проводку все же пришлось заменить.

Основные неисправности

На самом деле узел достаточно надежный и в нем могут произойти буквально следующие неисправности:

Гудение
Гудение со снижением производительности
Течи рулевой рейки
Течи насоса гидроусилителя
Течи шлангов ГУРа
Стук в рулевой рейке

Узнали свою проблему? Если нет, пишите в комментарии — допишу. Начнем по порядку.

Гудение гидравлической системы

Гидравлическая система не будет издавать звуков, если исправна, а если и произошла неполадка, то причину гудения имеет смысл искать в части высокого давления: это могут быть насос гура, напорный шланг, рулевая рейка. Причина гудения проста: гидравлическая жидкость циркулирует не так, как должна и где-то создаются завихрения. В насосе могут образоваться задиры или в него может попасть воздух, шланг может быть изготовленным в замен оригинального, без точного соблюдения всех сечений или же без использования гасителей пульсации.

Так же гудение будет возникать в том случае, если в напорной части слишком высокое давление, в результате чего срабатывают редукционные клапаны в рейке или насосе ГУРа.

Течи в гидравлической системе руля

С течами все намного понятнее: возникают они в результате нарушения гермитичности сальников, соединений, завальцовки шлангов и прочих соединений шлангов. Очень важно знать, что зачастую рулевая рейка начинает течь бессимптомно: гидравлическая жидкость вытекает через торцевой сальник рейки, но пыльник не дает жидкости продолжить свой путь. Поэтому, если вы обнаружили запотевание в районе пыльников рулевой рейки — самое время провести ревизию.

Стук рулевой рейки

Стучать в рулевой рейке может два места: шток о корпус или червячная пара. Больше написать здесь и нечего.

Устранение воздуха из гидравлической системы руля

Самое главное, это знать, от куда появляется воздух, и устранить причину. Воздух может попасть или через шланг подачи жидкости в насос. Достаточно осмотреть шланг на предмет трещин и провести ревизию сочленений шланга с насосом и расширительным бачком. Други способом попадания жидкости является забивания успокоительной и фильтровочной сетки внутри расширительного бачка, в результате чего жидкость начинает бурлить и пениться. В расширительном бачка всегда должен быть спокойный поток и никакого бурления.

Ремонт узлов гидравлической системы

Очень тонкий момент, требующий взвешенного подхода. Если загудел насос гура, то ремонт заключается в его разборке, шлифовке рабочей поверхности и замене лопаток(справедливо для насосов лопаточного типа). Пожалуй, это единственная операция, которая дает большую вероятность успешного исхода. С течью все не так просто. Как правило насос или рейка начинают течь не по той причине, что вышел из строя сальник, а по той, что появилась глубокая выработка на сочленении сальника и металлической детали, будь то ось насоса ГУРа или шток рулевой рейки. Замена же сальника не даст или даст лишь кратковременный эффект. Решающее решение принимайте после разговора с мастерами по ремонту — если они дают гарантию на свою работу, можно решиться, если нет, лучше провести замену детали.

Ремонт напорного шланга

Вот это точно лотерея. Кому то помогает, а кому то нет. Лучшим решением будет изготовить новый шланг, который является точной копией порванного. Не стоит использовать родные штуцеры, так как при повторной опрессовке они изменят свое сечение, что гарантированно приведет к гудению, которое со временем убьет насос ГУРа. Не забывайте так же про внутренние демпферные трубки — они должны стоять рочно там, где задумано. Так же спиралевидный наконечник перед штуцером должен быть того же диаметра и иметь столько же витков, что и оригинальный. Соблюдение этих условий гарантирует вам успех. Покупка неоригинальных напорных шлангов может стать пустой тратой времени и денег, особенно, если автомобиль немецкий, например Audi, VolksWagen, BMW или Mercedes.

Прокачивание гидравлической системы

Хотите долгой жизни вашему усилителю руля? Тогда эта процедура обязательна. Да, гидравлика когда-нибудь прокачается сама, но пока этого не произошло, насос гура будет работать почти насухую. Прокачивается гидравлика как правило использованием её от одной границы до другой без нагрузки. Тоесть поддомкратили переднюю часть и крутим рулем от края к краю, не задерживая в краевых положениях.

РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ:

Ремонт гидроусилителя руля

Гидравлический усилитель рулевого управления – система, которая направлена на обеспечение дополнительной комфортабельности и безопасности при эксплуатации автомобиля. ГУР не только обеспечивает легкость управления автомобилем при маневрировании на малых скоростях, он еще и позволяет удержать автомобиль в случае «выстрела» колеса при передвижении на значительной скорости.

Но при этом гидравлический усилитель – дополнительное оборудование автомобиля, а значит, еще одно место, где могут появиться неисправности, если своевременно не проводить диагностику состояния и обслуживание этой системы.

Читать еще: Портянки под вкладыши коленвала

Стоит отметить, что поломка ГУР не является критической для авто, и его можно эксплуатировать дальше. Ведь конструкторами предусмотрено, что выход из строя гидравлического усилителя не сказывается на работе рулевого механизма. В целом, возможность передвижения на машине с неисправным ГУР предусмотрена лишь для того, чтобы обеспечить возможность добраться без эвакуатора до точки ремонта.

Устройство, правила обслуживания гидроусилителя руля

Здесь мы попытаемся рассмотреть основные поломки с гидроусилителем рулевого управления и методы их исправления. Но в начале пройдемся коротко о конструкции данной системы.

На легковых авто используется гидравлический усилитель комбинированного типа, в котором часть узлов этой системы установлены в корпусе рулевого механизма. Всего же ГУР в свою конструкцию включает такие составные элементы:

бачок с жидкостью;
насос с перепускным клапаном;
трубопроводы;
распределительное устройство;
исполнительный механизм;

Несмотря на такое количество составных частей, усилитель руля – система достаточно надежная и редко выходит из строя. Причем неисправности во многом случатся из-за несоблюдения правил эксплуатации. Конечно, нельзя сбрасывать со счетов естественный износ элементов, но поломки из-за этого фактора встречаются очень редко. Более подробно о конструкции гидроусилителя руля и принципах его работы читайте здесь.

Основные правила обслуживания гидравлического усилителя рулевого управления автомобиля – достаточно просты, и выполнить их может каждый автовладелец.

Первый пункт их сводится к периодической проверке уровня рабочей жидкости в системе. Делать это надо каждый раз при открывании капота. Это условие – достаточно важное, поскольку смазка составных элементов системы выполняется этой же жидкостью. Недостаток ее приводит к повышенному износу деталей системы и преждевременной их поломке.
Второй пункт правил обслуживания относится к приводному ремню насоса усилителя. Его натяжение должно соответствовать норме, иначе недостаточная или чрезмерная натяжка его может сказаться на работоспособности ГУР в целом.

Основные неисправности гидроусилителя руля (ГУР)

Самыми часто встречающимися проблемами с гидравлическим усилителем являются:

толчки в рулевое колесо при поворотах;
увеличение усилия на руле при поворотах (как в одном, так и обоих направлениях);
повышенная шумность при работе мотора со стороны дополнительных агрегатов;
подтекание рабочей жидкости в местах соединения или из-под самих агрегатов, входящих в конструкцию усилителя;
вибрация в рулевое колесо;
отсутствие «чувства дороги» при передвижении на значительной скорости, руль вращается очень легко;

Ещё кое-что полезное для Вас:

Видео: Ремонт насоса гидроусилителя, для всем марок GM

Отметим, что часть указанных признаков не являются четким сигналом того, что из строя вышел именно гидроусилитель. К примеру, стуки, толчки и вибрация могут быть результатом сильного износа рулевого управления (подвижных соединений, наконечников и т. д.).

Поэтому проверку состояния лучше проводить комплексно. И если опыта и навыков в проверке состояния рулевого механизма нет, то лучше обратиться на СТО для выполнения работ по обслуживанию и ремонту.

Но в данном случае рулевой механизм рассматривать не будем, а все будет касаться именно гидроусилителя.

В основном, главные неисправности данной системы связаны с теми элементами, которые необходимо своевременно проверять – жидкость и приводной ремень.

1. Толчки в руль

Толчки в руле – признак недостаточно натянутого ремня. Из-за этого он проскальзывает на шкиве насоса, в результате чего закачка жидкости в систему производится рывками, которые перепускной клапан сгладить не может. Такой результат может давать также сильно изношенный ремень. Устранение этой проблемы сводится к натяжению или замене приводного элемента.

2. «Тяжелый» руль

Увеличение усилия на рулевом колесе может произойти по разным причинам, но все они связаны с насосом и его приводом. Изношенный или плохо натянутый ремень может сказываться и таким способом. В этом случае просто не хватает производительности насоса из-за проскальзывания ремня, чтобы обеспечить систему необходимым давлением жидкости.

Вторая причина – недостаток рабочей жидкости в системе, из-за чего насос просто не в состоянии закачать требуемое количество ее в распределитель и исполнительный механизм.

Наличие пузырьков воздуха в системе приводит к значительному падению давления. Такая проблема обычно встречается после замены жидкости или при разгерметизации системы.

Для очистки жидкости используется фильтр, установленный в бачке ГУР. И если этот элемент будет сильно засорен продуктами износа, то его пропускная способность снизится, из-за чего насос не в состоянии будет прокачивать через него достаточное количество жидкости, а из-за этого не будет и давления в системе и нарушиться работа усилителя.

Еще одна причина увеличения усилия на руле – слишком малые обороты силовой установки на холостом ходу. Привод насоса осуществляется от коленчатого вала, и если обороты будут недостаточными, то необходимого давления в системе не будет обеспечиваться.

Для устранения возникшего «тяжелого» руля необходимо проверить уровень рабочей жидкости, состояние приводного ремня, провести прокачку системы для удаления воздушных пробок, промыть или заменить фильтр. Не лишней будет и замена жидкости.

3. Шумность при работе

Повышенный шум при работе силовой установки обычно возникает из-за износа подшипников вала насоса. Такая проблема появляется из-за трех причин – длительной эксплуатации авто с перетянутым приводным ремнем вспомогательных агрегатов, естественного износа составных элементов насоса, а также из-за недостаточного количества жидкости.

Чтобы избежать преждевременного износа подшипников следует периодически проверять натяжку привода. А устраняется неисправность путем разборки насоса и замены изношенных элементов.

Читать еще: Лада спорт цена новой машины

Чтобы снизить естественный износ следует своевременно менять рабочую жидкость, ресурс которой около 30 тыс. км. Ведь жидкость не только создает давление, она еще и смазывает элементы системы. И если ее не заменять, то со временем она утратит свои свойства, из-за чего износ возрастет.

Видео: Замена жидкости в ГУР (подробная видеоинструкция)

4. Течи

Подтекание рабочей жидкости – одна из самых распространенных проблем, возникающих с усилителем. Причем течь жидкости может быть из самых разных мест. Так, утечка может быть в местах соединения трубопроводов с узлами, течь может из-за повреждения самих трубопроводов, или же из-под уплотнительных резинотехнических элементов, которые присутствуют во всех составных частях гидроусилителя.

Чтобы устранить подтекание, необходимо в первую очередь определить место течи. Если она происходит в соединения, то зачастую достаточно просто их подтянуть. А течь в трубопроводе устраняется заменой поврежденной магистрали.

Хуже всего, если течь образовалась из-за износа резиновых уплотнителей, поскольку устранение ее дело достаточно трудоемкое. Агрегат, из которого начала бежать рабочая жидкость необходимо снимать и ремонтировать с использованием ремкомплектов.

5. Вибрация в руле

Вибрация в руле возникает из-за наличия воздушных пробок в системе, которые могут образоваться из-за подсоса воздуха через неплотности или же после смены рабочей жидкости без последующей прокачки системы.

Для устранения следует вначале прокачать усилитель. Если через время вибрация снова появиться в системе, необходимо будет искать место подсоса воздуха.

Если при движении на большой скорости руль очень легкий – проверяется работоспособность электромагнитного клапана.

Здесь указаны самые распространенные неисправности ГУР. Но бывают и другие, которые встречаются реже, и причины их возникновения определяются индивидуально для каждого случая.

Диагностика и устранение течи рулевой рейки

В результате естественного износа сальников и основного вала течь рулевой рейки возникает спустя 120–150 тыс. км пробега. К сожалению, многие автолюбители сталкиваются с подобной неприятностью значительно раньше. Отсюда закономерный вопрос – можно ли устранить появившуюся неполадку или лучше сразу поменять агрегат. Поскольку данная неисправность не является редкостью, водителям необходимо знать, как поступать после ее обнаружения.

Признаки и последствия неисправности

Неполадка в виде протечек характерна для рулевых реек, действующих совместно с гидравлическим усилителем (ГУР). Внутри корпуса агрегата предусмотрены 2 маслонаполненные камеры с поршнями, помогающими двигать вал под воздействием давления, создаваемого насосом. Чтобы гидравлическая жидкость не вытекала наружу, по бокам камеры закрыты сальниками, внутри которых движется вал. Снаружи торцы корпуса прикрывают резиновые чехлы (пыльники) в виде гармошек, сквозь них пропущены наконечники рулевых тяг.

Когда следует обратить внимание на рулевую рейку и проверить наличие потеков:

в месте стоянки автомобиля появляются масляные пятна на асфальте;
уровень жидкости в расширительном бачке ГУР постепенно снижается;
насос гидроусилителя издает гул либо другие посторонние звуки (зависит от марки авто);
по ощущениям рулевое колесо становится тяжелым, как будто усилитель перестал помогать водителю поворачивать колеса.

Поскольку корпус рейки представляет собой цельную конструкцию, потеки обнаруживаются только под ее торцами, прикрытыми пыльниками. Чтобы их увидеть, достаточно заглянуть под машину либо в подкапотное пространство.

Последствия утечки гидравлической жидкости на первой стадии не фатальны. После обнаружения потеков можно продолжать движение, но только до гаража или автосервиса. Дальнейшая эксплуатация автомобиля без ремонта допускается при двух условиях:

Баранка не «тяжелеет», а насос гидроусилителя функционирует исправно, без лишних шумов.
Необходимо постоянно доливать жидкость в бачок ГУР.

Важный момент! Подобная езда может плохо закончиться. Однажды на стоянке из рейки вытечет большее количество масла, в результате чего гидронасос выйдет из строя после запуска мотора. Ремонт обоих агрегатов обойдется вдвое дороже.

Причины возникновения протечек

Существует несколько распространенных причин, из-за которых течет рулевая рейка:

Главная – езда с порванными резиновыми чехлами. Сквозь дырки внутрь проникает влага и попадает на вал, вызывая коррозию. Ржавая поверхность становится шершавой и начинает тереть кромку сальника. Малейшего зазора достаточно, чтобы масло под давлением вырвалось наружу.
Несоблюдение правил обращения с гидроусилителем. Долгое удержание руля в крайнем положении ведет к росту давления внутри камер и продавливанию сальников. Если водитель постоянно повторяет ошибку, неизбежно появятся потеки масла из рейки.
Долив неподходящей гидравлической жидкости либо другого состава, разрушающего резину сальников.
Длительная эксплуатация без замены жидкости, накапливающей мусор и мелкую стружку. В этом случае сальник подтекает вследствие абразивного истирания.
Критический износ шарнирных соединений рулевых наконечников с валом. Из-за болтающейся тяги под пыльник проникает воздух и влага, вызывающая коррозию. Дальше процесс протекает по сценарию, описанному в первом пункте.

Ремонт рулевой рейки возможен, причем стоимость мероприятия зависит от степени износа. В некоторых особо запущенных ситуациях агрегат восстановлению не подлежит.

Варианты решения проблемы

Прежде чем делать какие-либо выводы, необходимо добраться до внутренностей узла и изучить степень изношенности деталей. Что делать, когда выявлены протечки масла из рейки:

Установите автомобиль на смотровую канаву, зафиксируйте ручным тормозом и снимите передние колеса, подставив надежные колодки.
Пользуясь съемником, выдавите шаровые пальцы рулевых тяг из проушин поворотных кулаков. Предварительно открутите гайки крепления шарниров.
Снимите все элементы, мешающие демонтировать рейку. На большинстве легковых авто приходится убирать аккумулятор, воздушный фильтр и бачок абсорбера.
Выверните баранку до конца, чтобы заблокировать ее механическим противоугонным замком. Разберите крепление рулевого вала к рейке.
Опорожните систему ГУР и отсоедините от агрегата трубки подачи жидкости.
Открутите рулевую рейку и снимите ее с автомобиля. На некоторых моделях она крепится к кузову, на других – к подрамнику.

Читать еще: Накладки на боковые зеркала приора

Примечание. Опытный мастер способен выполнить ремонт, не демонтируя узел с машины. Но если вы занялись вопросом самостоятельно, рейку лучше снять. Так ее удобнее разобрать и поменять изношенные детали.

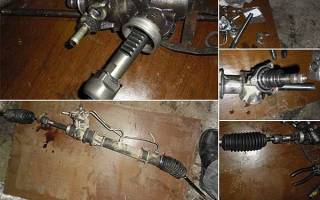

Чтобы добраться до сальников, следует стащить резиновые чехлы, зафиксированные стопорными кольцами либо металлическими хомутами. После этого становятся видны причины, по которым потекла рулевая рейка. Какие предпринять действия, зависит от технического состояния внутренностей:

Вам повезло, если на валу отсутствуют следы ржавчины, видны только потеки. Достаточно заменить сальники, причем обе детали.
Ржавый вал придется демонтировать. Небольшие очаги коррозии убираются проточкой и шлифовкой на станке, после чего ставятся ремонтные сальники, чей внутренний диаметр подбирается по новому размеру вала.
Слишком заржавевший вал лучше поменять на новый, так выйдет надежнее и дешевле в перспективе.
Полная замена рейки производится после выявления критического износа шестерен, проявляющегося стуком в процессе езды. Точный диагноз ставится после разборки агрегата.

Чтобы вытащить вал, нужно открутить защитные кожухи (при наличии) и шайбу регулировки шестеренчатой передачи, предварительно наметив ее положение. Затем извлекаются оба вала – ведущий рулевой и реечный. В последнюю очередь аккуратно выбиваются полимерные втулки и сальники (удерживаются стопорными кольцами). По окончании корпус тщательно вымывается.

Совет. Прежде чем выбрать способ ремонта, покажите снятый агрегат мастеру – автомеханику. Он определит степень изношенности вала и подскажет, как лучше поступить в вашей ситуации.

Если вы решили выполнить все ремонтные работы своими руками, то правильнее избрать вариант №3 – попросту сменить вал и сальники. Оригинальные запчасти прослужат не менее 100 тыс. км при условии, что поврежденные резиновые чехлы будут своевременно меняться.

Вариант с проточкой и шлифовкой менее надежен – работы выполняют люди и не всегда качественно. После небрежной обработки поверхность вала останется шершавой и сразу начнет истирать вновь установленные сальники. Рейка может снова потечь буквально через 20-40 тыс. км.

Установка агрегата и сборка автомобиля производится в обратном порядке. Особое внимание уделите заполнению системы гидравлической жидкостью, которую тоже следует поменять. В ней не должно оставаться воздушных пробок. После проверки работоспособности обязательно посетите СТО, дабы откорректировать углы развала – схождения передних колес.

Гидроусилитель руля. Обслуживание и неисправности

Задача гидроусилителя

Задача ГУР – сделать поворачивание рулевого колеса легким при маневрировании с малой скоростью и более ощутимым по усилию на рулевом колесе при движении с большей скоростью.

У большинства гидроусилителей вне зависимости от скорости движения автомобиля коэффициент усиления остается постоянным. Но все большее число машин оснащается системами с переменным коэффициентом усиления, у которых степень усиления уже изменяется в зависимости от скорости движения. Они обеспечивают точную и быструю реакцию при движении автомобиля на поворотах и требуемое усилие при маневрировании с малой скоростью.

Техническое обслуживание

ГУР обладает высокой надежностью и не требует сложного обслуживания при эксплуатации автомобиля. Даже в случае отказа насоса усилителя, движение на автомобиле можно продолжать, хотя для поворачивания рулевого колеса в этом случае потребуется прикладывать значительно больше усилий.

Причиной полного отказа гидроусилителя чаще всего является обрыв приводного ремня насоса. Регулярно проверяйте состояние ремня – он может быть изношен или слабо натянут. Одним из признаков слабого натяжения ремня является появление отдачи (обратного толчка) на рулевом колесе. Обычно это заметнее при трогании автомобиля с места, когда колеса повернуты до отказа.

Поддерживайте на должном уровне количество жидкости в бачке усилителя. При необходимости доливайте жидкость ГУР только указанной в руководстве по обслуживанию. Учтите, что жидкость, предназначенную для автоматических коробок передач, можно использовать не для всех гидроусилителей рулевого управления. Неподходящая жидкость может испортить все сальники в системе. Например, использование синтетики в системе, заточенной под минералку, быстро прикончит все резиновые элементы.

Замена масла ГУРа

Замена жидкости ГУР требуется редко. Большинство авто производителей не регламентируют интервал ее замены – она залита на весь срок службы. Но если хотите слить жидкость, необходимо открыть крышку расширительного бачка, отсоединить один из трубопроводов системы и несколько раз повернуть рулевое колесо из стороны в сторону для выдавливания жидкости из гидросистемы. Специальное отверстие для слива жидкости обычно отсутствует.

Заправка новой жидкости производится через расширительный бачок. Как правило, при этом в гидросистеме образуются воздушные пробки, нарушающие ее работоспособность. Их следует удалить. Проще сделать это следующим образом. Запустите двигатель, откройте крышку расширительного бачка и прокачайте систему, поворачивая руль несколько раз из одного крайнего положения в другое. По мере прокачивания гидросистемы уровень жидкости в бачке будет понижаться.

Другие причины поломок

Наиболее частой неисправностью гидроусилителей является течь жидкости. У некоторых старых гидросистем допускалось небольшое просачивание жидкости через подшипники, поскольку их практически невозможно сделать полностью герметичными. Регулярно осматривайте узлы системы со всех сторон для своевременного обнаружения возможных подтеканий из трубопроводов и штуцеров.

Выясните, не трутся ли трубки и шланги о детали кузова. Производя проверку, поворачивайте рулевое колесо из одного крайнего положения в другое. В случае неисправности насоса его можно отремонтировать, воспользовавшись ремонтным комплектом новых сальников.
