Одометр это прибор для измерения

Одометр на авто — что это такое?

Спроси первого попавшего за рулём водителя, что такое одометр, и он недоумённо пожмёт плечами, а если поинтересоваться, сколько проехал сегодня километров, то он, уверенно глядя на приборную доску, точно ответит на этот вопрос. Итак, теперь всем понятно, что одометр — это прибор, измеряющий и показывающий километраж, то есть пробег автомобиля. Счётчик расположен на самом видном месте под спидометром.

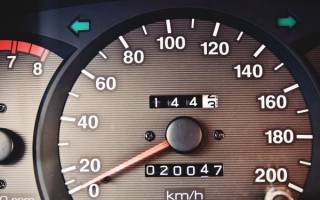

Фото одометра — прибора, показывающего пробег автомобиля

Одометр, что это за оборудование?

Название устройства происходит от греческих слов «одос» — дорога и «метрон» — мера. Таким образом, одометр нужно понимать, как измеритель пути. В применении к колёсному транспорту это счётчик числа оборотов колеса, посредством которого определяется пройденный путь. Первый такой прибор был изобретён ещё древнегреческим механиком Героном из Александрии.

Принцип измерения пройденного расстояния, исходя из количества оборотов колеса, основан на прямо пропорциональной зависимости этих величин. Она справедлива при отсутствии проскальзывания (буксования) колеса и постоянной длине внешней окружности шины. В настоящее время в автомобилях можно встретить механические, электромеханические и электронные модели одометров.

Наиболее «древние» механические одометры имеют гибкий трос, вращающийся со скоростью вращения колеса. Это вращение передаётся тросу с выходного вала коробки передач. Трос, в свою очередь, передаёт его на механический барабанный счётчик, расположенный в приборной доске. Счётчик имеет 5 барабанов, соответствующих единичным, десятым, сотенным, тысячным и десяти тысячным разрядам измеряемой величины.

Слово «одометр» буквально означает «мерять дорогу»

На торцевой стороне барабанов нанесены равномерно цифры от 0 до 9, по которым производится отсчёт показаний пройденного пути. Барабаны связаны червячной передачей с коэффициентом передачи 1:10, а трос связан с первым барабаном через редуктор с коэффициентом передачи 1:1690. Таким образом, механический счётчик расстояния будет обнуляться через каждые 100 тысяч километров пробега.

Разница в типах одометров

Электронно-механические одометры отличаются от механических тем, что имеют более надёжный электронный счётчик и индикатор. Обороты механического датчика преобразуются в электрические импульсы, которые подсчитываются счётчиком и выдаются на цифровой индикатор в виде пройденных километров. На авто современных поколений устанавливаются только электронные одометры. В них применяются как электронные индикаторы, так и электронные датчики оборотов.

Электронно-механические одометры имеют более надёжный электронный счётчик и индикатор

Магнитные датчики, работающие на эффекте Холла, не имеют механического соприкосновения с выходным валом дифференциала, поэтому более надёжны и долговечны. Хотя погрешность электронных типов одометров и отличается в лучшую сторону по сравнению с другими типами, но это не так и важно, так как учёт пробега идёт как минимум на километры. Принципиальная разница заключается в том, что показания электронных одометров гораздо сложнее корректировать. Для этого нужно специальное оборудование.

Оборудование для корректировки одометров

При вождении автомобиля нередко возникает необходимость корректировки показаний одометра. Особенно это касается служебного автотранспорта или использования личного транспорта в коммерческих целях, там, где показатели работы и оплата ставится в зависимость от пробега транспорта. И дело здесь не только в стремлении фальсифицировать показания с целью получения выгоды, но и в необходимости ведения правильного учёта и отчётности. Ведь нередко реальные эксплуатационные характеристики автомобиля не соответствуют паспортным данным, на основании которых ведутся все бухгалтерские расчёты.

Видеоурок о том, как корректировать цифровой одометр на ВАЗ 2114

В зависимости от типа одометра скрутить его показания можно различными способами. Легче всего корректировать старые механические и электромеханические счётчики. Для этого следует извлечь трос из коробки передач, зажать его конец в электрическую дрель и вращать в нужную сторону, пока на счётчике не установятся необходимые значения. Изменить данные счётчика можно также, разобрав спидометр и устанавливая вручную с помощью инструментов нужные положения барабанов. Эти работы каждый водитель может сделатьсвоими руками.

Гораздо сложнее выполнить корректировку показаний электронных одометров, которые на современных типах авто являются частью единого бортового компьютерного комплекса. Сигналы электронного датчика скорости подаются не только на электронный счётчик пробега, но и в другие бортовые системы управления. Поэтому в зависимости от комплектации автомобиля может понадобиться не только генератор импульсов, но и перепрограммирование бортовых контроллеров.

Старые механические одометры корректировать легче всего

Промышленность выпускает различное оборудование для корректировки спидометров и одометров:

• CAN-намотчик спидометра, который использует подключение программатора к диагностической шине CAN автомобиля. При этом происходит перезапись ячеек памяти всех бортовых устройств, связанных с датчиком скорости. Работа с этим оборудованием требует знания протокола обмена, принятого в данной модели машины, и может производиться только подготовленным специалистом.
• Импульсный OBDII-намотчик спидометра, который подключает генератор импульсов, имитирующий сигналы датчика скорости, к диагностическому разъёму OBDII автомобиля и корректирует показания электронного счётчика одометра. Этот прибор предназначен для списания показаний счётчика пути на машинах, не оборудованных шинами CAN.
• Импульсный генератор скорости, имитирующий сигнал датчика скорости. Используется для подмотки счётчиков электромеханических спидометров отечественных автомашин до 2006 года выпуска.
• Крутилка для ABS использует для корректировки данных бортовой компьютер. Она задаёт данные на входе бортового контроллера, имитирующие определенную скорость вращения колёс, и компьютер начинает отрабатывать показания одометра в соответствии с заданными данными.
• ПО 5 pro, представляющее собой новое программирующее устройство для электронных счётчиков отечественного производства, а также зарубежных одометров на базе микрочипов EEPROM.

Некоторые устройства для подмотки можно изготовить самостоятельно. Однако всё же лучше купить готовые изделия заводского производства с подробной инструкцией по применению, так как неправильное применение этих устройств может привести к выходу из строя всей бортовой электроники.

Как быть, если спидометр автомобиля показывает скорость в милях в час

Вроде бы небольшая проблема, заключающаяся в том, что показания спидометра и одометра отражаются в милях, и к ней можно было бы привыкнуть, однако, на самом деле она создаёт большие неудобства отечественному водителю, привыкшему с малолетства всё измерять в метрах и километрах в час. Особенно в условиях, когда существуют ограничения по скорости. Можно конечно ничего не делать, постепенно привыкая к новой системе отсчёта, но можно и перепрограммировать бортовое оборудование с помощью программы коррекции одометров.

Сейчас производители устройств для прошивки автомобильной электроники выпускают и совершенствуют различное программное обеспечение, предназначенное для обслуживания различных моделей автомобилей и установленного бортового оборудования.

Коррекция показаний одометров производится также при предпродажной подготовке автомобиля

Для корректировки различных видов одометров наиболее известными программами являются:

• калькулятор скорости от оборотов, позволяющий определять скорость в зависимости от передачи КПП, размера колеса, оборотов коленвала;
• программа STool, предназначенная для изменения показаний одометра через диагностический порт типа M-BUS и ELM327 на автомобилях марки ВАЗ, «Мазда», «Форд», «Тойота», «Киа», «Хундай»;
• VDO Corrector — программа исправления путевых измерителей автомобилей марки «Пежо», «Ситроен», «Рено», «Сэнг Йонг», «Тойота», «Киа», «Хундай», ВАЗ.

Коррекция показаний одометров производится также при предпродажной подготовке автомобиля. Узнать, было ли выполнено списание показаний счётчика, непосвящённомучеловеку практически невозможно. Тем более, что на этой услуге делают бизнес многие работники СТО.

В то же время, эта операция не позволяет выполнять правильное техническое обслуживание автомобиля, периодичность которого определяется реальным пробегом машины. Поэтому, в определённой мере чрезмерное списание или накрутка показаний одометра является негативным действием, плохо отражающимся на техническом состоянии автомобиля.

weriga1 › Блог › Одометр Витрувия — древнеримский измеритель пробега

Одо́метр (греч. ὁδός — дорога + μέτρον — мера) — прибор для измерения количества оборотов колеса, при помощи которого может быть измерен пройденный транспортным средством путь.

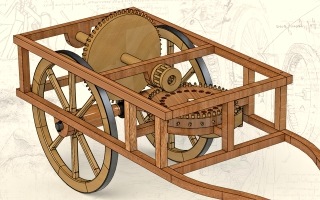

Древнейший сохранившийся чертеж одометра зафиксирован в трудах римского архитектора Витрувия, жившего в I веке до н.э.

В своих работах архитектор описал конструкцию прибора, принцип его работы и назначение. Прибор представлял собой систему механизмов и был установлен в верхней части повозки. Измерение пройденного пути осуществлялось следующим способом: через каждую милю в коробку со звоном падал камешек, а по прибытию в пункт назначения коробку открывали и подсчитывали количество камней.

Главная шестерня представляла собой колесо с четырьмя сотнями зубцов, которые прокручивались единственным зубом, прикрепленным к главному колесу повозки. Таким образом, 400 оборотов соответствовали одному движению фиксирующего обороты механизма.

Однако возникли проблемы при попытках воплотить описание Витрувия в рабочую конструкцию. Даже великий изобретатель эпохи Возрождения Леонардо да Винчи (1452—1519 гг.) столкнулся с трудностями. Для того, чтобы получить работоспособную модель изобретателю пришлось внести весьма существенные изменения в конструкцию.

Но модель Леонардо, хотя она и работала, после значительных модернизаций стала мало похожа на систему зубчатой передачи Витрувия.

В 1963 г. профессор А. Дж. Дрэчманн, ученый и эксперт в области классической древней механики, тоже зашел в тупик и объявил, что эти проблемы неразрешимы. Одометр Витрувия был объявлен чисто теоретическим изобретением, которое практически никогда не было реализовано.

В 1984 году инженер Андре Слисвик вновь решил заняться этим вопросом. Витрувий достаточно ясно указал, что этот механизм был «передан нам нашими предшественниками». Это наводит на мысль, что он описывал известное ему устройство, которое, вероятно, никогда не изобретал сам. Имея это в виду, Слисвик все начал сначала. Используя зубцы другой формы, добавив глубокую бороздку к колесу с единственным зубцом и расположив его под углом в 50 градусов по отношению к колесу с 400 зубцами, Слисвик решил задачу. Добавление второго одиночного зубца на широкое колесо, позволило ему управлять третьим горизонтальным колесом на верху механизма.

Затем Слисвик по другим деталям Витрувия сделал в четыре раза уменьшенную модель. Он просверлил ряд отверстий в верхнем горизонтальном колесе, чтобы удерживать шарики. Когда отверстие через каждую четверть мили проходило над щелью, в нее падал шарик. Одометр Витрувия мог работать лишь в том случае, если не допускалось никаких отклонений в конструкции.

Последняя задача заключалась в том, чтобы установить подлинного конструктора этого механизма, который, как упоминал Витрувий, пришел из древнейших времен. В самом деле, какой был прок от одометров в Италии во времена Витрувия, когда на дорогах уже два века устанавливались мильные камни?

Ответ, возможно, кроется в арабской рукописи, описывающей похожий роняющий гальку механизм в конструкции водяных часов, приписываемых Архимеду (287 — 212 гг. до н. э.). Величайший инженер классического мира Архимед, возможно, был способен создать механизм с зубчатой передачей. Он был главным научным советником сиракузского царя на Сицилии, ближайшего союзника Рима на протяжении 36 лет рабочей карьеры Архимеда. За этот период в Италии было завершено строительство сети римских дорог. Возможно, Рим поручил великому научному гению помочь в осуществлении дорожного строительства и создать механизмы правильного измерения и деления расстояния для установки мильных камней. Но это, всего лишь, предположения…

Одометр – наиболее значимый прибор в автомобиле

Не каждый автолюбитель может ответить, что такое одометр в автомобиле? А между тем, каждый из нас, совершая поездку на машине, регулярно смотрит на него, поскольку без сверки показаний скорости и «как долго ещё ехать?» не обходится ни одна поездка. Поэтому, что такое спидометр, знают все, хотя могут и не предполагать, что в нём совмещено сразу два прибора: один из них показывает скорость, другой «говорит», сколько уже проехали.,

Предназначение одометра в автомобиле.

Что измеряет одометр

Так вот одометр и есть тот прибор, который показывает пройденный автомобилем путь. По сути дела, это счётчик (он считает сколько машина прошла), в переводе с греческого означающий «мерить дорогу». Причём он подсчитывает не только общий пробег с начала эксплуатации, который не подлежит сбросу, но и имеет обнуляемое табло (так называемый «суточник»), благодаря которому можно определить расход топлива и текущее расстояние между пунктами.

Принцип действия одометра

Принцип работы одометра был разработан почти 2 000 лет назад греческим математиком Героном Александрийским и с тех пор не менялся. Заключается он подсчёте количества оборотов, проделываемых колесами транспортного средства за время движения, и переводе их в метрическую систему – километры или мили. Это несложно сделать, когда знаешь, сколько окружностей колеса составляет взятая единица измерения.

Типы устройств

На заре развития автомобилестроения на машинах ставились только механические одометры. С развитием электроники, начиная с середины прошлого века, появились электронно-механические приборы. На современных авто устанавливаются, в основном, электронные одометры и выносятся они на приборную доску, как правило, в виде отдельного табло.

Механический

Самые простые в изготовлении и надежные в эксплуатации механические приборы. В них подсчет километража осуществлялся передачей вращений шестеренки, установленной на вторичном валу коробки переключения передач (скорость его оборотов соответствует скорости вращения колес), через специальный тросик к валику с набором цифр, в блоке для спидометра. Существенным недостатком такого одометра было то, что циферки в какой-то момент заканчивались, и он обнулялся. Определить общий пробег машины, если, конечно, не записывать количество «обнулений», было невозможно. Да и при желании скрутить его показания недобросовестному владельцу тоже не составляло труда. «Грешили» эти приборы и неточностью показаний, которые напрямую зависели от диаметра используемых колес – он должен был быть строго расчетным.

Полуэлектронный

Именно для того, чтобы наладить учёт общего пробега транспортного средства и усложнить возможность «скручивания» показаний и были разработаны полуэлектронные одометры. В них механические вращения всё того же тросика преобразовываются индукционным блоком в электромагнитные сигналы, затем считываемые электронным табло и бортовым компьютером, в котором и хранятся все данные. В таких приборах изменить показания уже сложнее, потому что нужно переписывать записи носителя информации, но умельцы для таких неправедных дел, к сожалению, уже имеются. Более того, в интернете создано много сайтов, таких как «одометр.рф», предлагающих такие услуги, рекламируя такую операцию, как очень простую. Хотя это и не так, потому как, чтобы добраться до записей о пробеге на всех электронных блоках, понадобится, кроме умения, ещё и значительное количество времени.

Электронные

Более совершенствованные одометры – электронные. В них механические части заменены на датчики Холла, которые преобразуют вращения вторичного вала в электромагнитные импульсы, считываемые затем электронными приборами. Показания их наиболее правильные, разносятся и хранятся они по разным электронным блокам автомобиля, поэтому добраться до них, чтобы поменять записи, ещё сложнее.

Одометр и спидометр в чем разница

Основное отличие одометра от спидометра заключается в том, что, несмотря на получение данных от одного датчика и интегрированность в одном приборе, замеряют они разные величины: первый, по количеству оборотов вращения вторичного вала КПП, вычисляет пройденный машиной путь, второй – на основании интенсивности этого вращательного движения – её скорость. Отличаются они и ценностью своих показаний. В одометре они наиболее значимые. Ведь именно по километражу пробега определяют удельный расход топлива, техническое состояние, степень износа узлов и агрегатов, оставшийся ресурс двигателя и в конечном итоге стоимость подержанного авто. Потому-то так велико желание недобросовестных продавцов скрутить его показания. Способов усомниться в их достоверности тоже найдено много.
