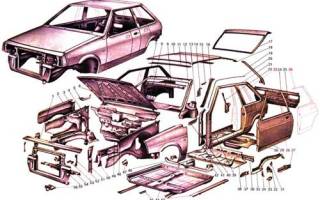

Схема кузова ваз 2109

1. Верхняя поперечина рамки радиатора;

2. Переднее крыло;

3. Соединитель переднего лонжерона с полом;

4. Брызговик переднего крыла;

5. Соединитель рамы ветрового окна и боковины;

7. Правая боковина автомобиля ВАЗ-2108;

8. Нижний средний усилитель рамы ветрового окна;

9. Передняя нижняя балка крыши;

10. Панель крыши;

11. Усилитель крыши;

12. Рама ветрового окна;

13. Арка заднего колеса;

14. Надставка наружной панели боковины;

15. Задняя правая заглушка боковины;

16. Внутренняя стойка рамы ветрового окна;

18. Задняя балка крыши;

19. Желобок проема двери задка;

20. Сточный желобок;

21. Левая боковина автомобиля ВАЗ-2108;

22. Усилитель центральной стойки автомобиля ВАЗ-2108;

23. Левая боковина автомобиля ВАЗ-2109:

24. Передняя дверь автомобиля ВАЗ-2108;

25. Панель задка;

26. Задняя дверь автомобиля ВАЗ-2109;

27. Усилитель заднего лонжерона;

28. Передняя дверь автомобиля ВАЗ-2109;

29. Задняя поперечина пола;

31. Пластина болта усилителя заднего лонжерона;

32. Усилитель лонжерона под рычаг задней подвески;

33. Надставка усилителя заднего лонжерона;

34. Усилитель лонжерона под кронштейн домкрата;

35. Задний лонжерон пола;

36. Средняя поперечина пола;

37. Соединитель заднего лонжерона и переднего пола;

39. Нижняя накладка боковины;

40. Соединитель боковины и передка;

41. Усилитель передней стойки;

42. Кронштейн переднего сиденья;

43. Усилитель пола под установку домкрата;

44. Передний пол;

45. Усилитель пола под крепление рычага переключения передач;

46. Передняя поперечина пола;

47. Левый кронштейн переднего крыла;

48. Площадка аккумуляторной батареи;

49. Щиток передка с коробкой воздухопритока;

50. Передний лонжерон;

51. Стойка рамки радиатора;

52. Кронштейн крепления блок-фары;

53. Кронштейн передней подвески двигателя;

54. Нижняя поперечина рамки радиатора;

55. Панель рамки радиатора;

56. Левый усилитель нижней поперечины рамки радиатора.

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: Сдача сессии и защита диплома — страшная бессонница, которая потом кажется страшным сном. 8560 — | 7055 — или читать все.

91.146.8.87 © studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock!
и обновите страницу (F5)
очень нужно

Кузов ВАЗ-2109

Детали каркаса кузова ВАЗ-2109

1 – панель рамки радиатора;
2 – кронштейн крепления блок-фары;
3 – верхняя поперечина рамки радиатора;
4 – правый передний лонжерон;
5 – правый брызговик переднего крыла;
6 – правое переднее крыло;
7 – соединитель рамы ветрового окна и боковины;
8 – капот;
9 – правая наружная панель боковины;
10 – рама ветрового окна;
11 – панель крыши;
12 – арка заднего колеса;
13 – внутренняя стойка рамы ветрового окна;
14 – дверь задка;
15 – левая наружная панель боковины;
16 – желобок проема двери задка;
17 – панель задка;
18 – передняя дверь;
19 – задняя дверь;
20 – задний лонжерон пола;

21 задний пол;
22 – средний пол;
23 – нижняя накладка боковины;
24 – усилитель пола под установку домкрата;
25 – передняя поперечина пола;
26 – передний пол;
27 – левое переднее крыло;
28 – левый брызговик переднего крыла;
29 – щиток передка;
30 – левый передний лонжерон;
31 – стойка рамки радиатора;
32 – нижняя поперечина рамки радиатора.

Ваз 2109 схема кузова будет интересна владельцам этого легендарного автомобиля. Хорошее знание схемы позволит осуществить самостоятельный ремонт и даже полностью восстановить металлический каркас «девятки». Очень важны на Ваз 2109 геометрические размеры кузова, так как именно они становятся основным критерием оценки состояния и степени повреждения остова.

С чем связаны повреждения кузова «девятки»

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Бытует мнение, что советские автомобили оснащены «неубиваемым» кузовом. Стопроцентно утверждать это нельзя, но и опровергать такое заявление тоже неправильно. Действительно, кузов Ваз 2109, схема которого представлена в статье, сделан на славу, но со временем любому качеству придет конец.

В ремонте нуждаются практически все кузова автомобилей старше 5-7 лет. И ничего удивительного в этом нет. Условия жизни последних лет, огромное количество вредных веществ, общее ухудшение экологии – все это не может сказываться положительно. Немало вреда приносят и непростые, чуть ли не экстремальные современные условия эксплуатации.

В итоге состояние металлической поверхности приходит в плачевный вид, ДВС и детали отправляют на разборку, а вместо изношенного, но близкого сердцу автомобиля, занимает место новый автокар. Всего этого можно избежать, если знать особенности схемы кузова, разбираться в тонкостях и своевременно проводить профилактические работы.

Особенности кузова «девятки»

Как известно, металлический каркас «девятки» представляет собой несущую конструкцию, а тип кузова относят к хэтчбекам 5-дверной конструкции. Сконструирован он на базе кузова «восьмерки», но максимально унифицирован, а большинство частей и деталей имеют совершенно иные размеры и даже формы. Но одно у все кузовов неизменно – они состоят из цельного остова и навесных компонентов.

В таблице ниже приведена более подробная информация по кузову Ваз 2109 и его особенностям.

Детали кузова Ваз 2109

Передок	Полы	Боковины	Крыша с рамой ветрового окна	Задок	Силовые элементы каркаса	Навесные части
Вертикальный щиток, брызговики передних крыльев, поперечины, панели рамки радиатора, передние лонжероны, соединители и стойки, коробка воздухопритока, прочие мелкие детали.	Панели переднего, среднего и заднего пола. Панель переднего пола имеет корытообразную форму, а посредине тоннель для труб выпускной системы, трубопроводов и топливопроводов. Тоннель предохраняет их от повреждений. Панель заднего пола имеет цельноштампованную нишу для запасного колеса. Вдоль всего пола привариваются лонжероны, которые образуют с передними и задними лонжеронами единые скрытые продольные полости вдоль днища всего автомобиля. Как к лонжеронам, так и к скрытым полостям есть хороший доступ. К полу приварена передняя, средняя и задняя поперечины, а также усилители и надставки пола.	Правая и левая боковины кузова состоят из наружных и внутренних панелей. Наружные панели боковин выполняются цельными деталями с центральными и задними стойками, с проемами боковых окон. Внутренние панели изготавливаются едиными вместе с наружными арками колес, с усилителями стоек. Сзади боковины имеют усилители и у правой боковины нишу для сепаратора паров бензина, а также желобки и фланцы под уплотнители дверей. Для увеличения жесткости между нижними частями наружных и внутренних панелей боковин, образующих пороги дверей, устанавливаются нижние накладки боковин. Усилители устанавливаются у передних и центральных стоек боковин.	Рама ветрового окна изготавливается одной деталью, к которой приваривают вверху и внизу усилители. Внутренняя стойка рамы ветрового окна увеличивает жесткость передней стойки и образует две изолированные полости. Панель крыши имеет два усилителя. Сзади к панели привариваются две балки с усилителями для навески двери задка и спереди передняя балка.	Панель задка имеет верхнюю поперечину, присоединяется сваркой к задней поперечине, заднему полу и боковинам кузова. На панели задка устанавливаются задние фонари.	Лонжероны и усилители	Панели передних крыльев, наружные панели боковин и рамы ветрового окна, панель крыши, панель задка, а также наружные панели дверей и капота.

Методы соединения и другая информация о деталях кузова

Все детали кузова «девятки» представляют собой единое целое. Метод соединения их между собой подразумевает сварку точкой, но более нагруженные компоненты усиливают электродугой.

Материал кузова выполнен из МУ листовой стали толщиной 0,7-0,8-1 мм. Некоторые мелкие кузовные части штампуются из более толстой стали.

Геометрия и контрольные точки

Владельцам «девятки» никак не обойтись без знания контрольных точек и геометрии кузова, если они в дальнейшем намерены будут самостоятельно ремонтировать или тюнинговать кузов. Кроме того, очень важно знать это, когда покупаешь автомобиль, и надо грамотно проверить кузов.

Чаще всего проверяются следующие геометрические размеры кузова Ваз 2109:

Диагональ рамы лобового стекла, отмеченная на фото, как А. Она должна быть равна 1270 мм (плюс/минус 4 мм);
Дистанция между серединой верхнего бруса рамы лобового стекла и серединой нижнего бруса, отмеченная на фото Б, должна равняться 550 мм (плюс/минус 2 мм);
Диагональ капота, отмеченная на фото, как В, должна быть равна 1400 мм (плюс/минус 5 мм);
Длинная диагональ заднего бокового окна, отмеченная на фото, как Г, должна быть равна 555 мм (плюс/минус 2 мм);
Короткая диагональ заднего бокового окна, отмеченная на фото, как Д, должна быть равна 380 мм (плюс/минус 2 мм).

Читать еще: Регулятор напряжения шеви нива

Зная схему кузова автомобиля, владелец сможет своими руками проверить наличие перекосов и дефектов, осуществить ремонт. Представленные в статье схемы, фото помогут легче усвоить информацию. Пошаговые инструкции по ремонту кузова вы можете найти на страницах нашего сайта.

Забудьте о штрафах с камер! Абсолютно легальная новинка — Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

Абсолютно легально (статья 12.2);
Скрывает от фото-видеофиксации;
Подходит для всех автомобилей;
Работает через разъем прикуривателя;
Не вызывает помех в радиоприемнике и сотовых телефонах.

замена балки задней подвески на автомобиле ваз 2108, ваз 2109, ваз 21099

Задний мост с автомобиля ваз 2108, ваз 2109, ваз 21099 удобнее снимать на подъемнике. Если нет возможности установить автомобиль на подъемник, осторожно поднимите заднюю часть автомобиля, установив домкрат под балку. Затем установите опоры под гнезда для установки домкрата на кузове автомобиля.

ПОЛЕЗНЫЙ СОВЕТ Снимать задний мост необходимо с помощниками, которые будут придерживать и опускать балку задней подвески. Если после снятия балки задней подвески предполагается разбирать заднюю балку, предварительно ослабьте затяжку болтов крепления колес и гаек ступиц.

ПРЕДУПРЕЖДЕНИЕ Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле. Момент затяжки болтов 65-95 Нм (6,5-9,5 кгс-м).

1. Снимите с уравнителя наконечники обоих тросов стояночного тормоза и снимите тросы с держателей на днище автомобиля (см. «Стояночный тормоз» в разд. 8 «Тормозная система»).

2. Отсоедините шланги тормозных механизмов задних колес от трубопроводов с обеих сторон автомобиля и серьгу упругого рычага регулятора давления от кронштейна на балке заднего моста (см. «Замена регулятора давления» в разд. 8 «Тормозная система»)…

3. Отверните гайки нижнего крепления задних стоек, выньте болты и отсоедините заднии стойки от кронштейнов балки заднего моста с обеих сторон автомобиля ваз 2108, ваз 2109, ваз 21099. Помощники должны придерживать заднюю балку.

4. Отверните с обеих сторон по одной гайке болтов крепления задней балки к кронштейнам, выбейте болты и снимите с автомобиля балку заднего моста, выкатив балку из-под автомобиля на колесах.

ПОЛЕЗНЫЙ СОВЕТ Завод-изготовитель рекомендует снимать с автомобиля ваз 2108, ваз 2109, ваз 21099 балку заднего моста вместе с кронштейнами, отвернув по три гайки их крепления. Однако после длительной эксплуатации проржавевшие шпильки могут сломаться. Поэтому лучше снимать балку заднего моста, отсоединив балку от кронштейнов, которые остаются на кузове.

5. Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 заднюю балку подвески в порядке, обратном снятию. Окончательно затягивайте гайки болтов крепления задней балки на автомобиле, стоящем на земле. После установки балки заднего моста прокачайте тормозную систему на автомобиле ваз 2108, ваз 2109, ваз 21099 и отрегулируйте стояночный тормоз.

Оцените статью: Поделитесь с друзьями!
Похожие записи:

особенности конструкции задней подвески автомобилей ваз 2108, ваз 2109, ваз 21099

замена заднего амортизатора и задней пружины подвески на автомобиле ваз 2108, ваз 2109, ваз 21099

замена подшипника задней ступицы на автомобиле ваз 2108, ваз 2109, ваз 21099

Выбор

Прежде чем приступить к замене сайлентблоков задней балки, необходимо решить, на что именно вы будете менять старые, изношенные втулки.

С маркировкой мы разобрались и поняли, что для ВАЗ 2109 нужно брать только те, которые по размерам и диаметру подходят именно под заднюю балку девятки.

Сегодня для ВАЗ 2109 предлагают два типа сайлентов, отличающихся материалом изготовления.

Типа сайлетблока	Особенности
Резиновый сайлентблок	Они не такие долговечные, однако обеспечивают большую мягкость при работе подвески автомобиля
Полиуретановый сайлентблок	Более жесткая модификация, у которой именно повышенная жесткость выступает главным недостатком. При этом данные изделия устойчивее к температурным изменениям, не так быстро деформируются, дольше сохраняют работоспособность

Выбор следует делать на основе имеющегося бюджета. Резиновые элементы стоят на несколько сотен рублей дешевле. Что же касается производителей, то советуем обратить внимание на фирмы СЭВИ, БелМаг, Boge и SS20.

Разница размеров

Особенности элементов

Главная функция сайлентов — устранять вибрации, деформации, которые образуются в процессе эксплуатации автомобиля.

Выбирая новые сайлентблоки для задней балки автомобиля ВАЗ 2109, обратите внимание на маркировку. Она должна быть 2109-2914054. Для моделей ВАЗ 2114-15 маркировка иная, но сами элементы очень похожи.

В принципе установить сайлентблок от десятки на ВАЗ 2109 можно, но с запрессовкой резиновой втулки придется как следует попотеть из-за разницы в размерах. Обратная процедура невозможна.

Задняя балка

Процесс изготовления устройства

Такой прибор для сельского хозяйства, как мотоблок, уже много лет используется дачниками как рабочая машина. Благодаря ему труд человека в проведении земельных работ заметно облегчился. При установке на адаптер с сиденьем он превратится в мини-трактор. Рисунок 1.

С помощью небольшого трактора очень удобно обрабатывать почву, скашивать траву и готовить землю для посадки нового урожая. Кроме работ на полях мини-трактор будет полезен при транспортировке рассады, удобрений для растений или более тяжелых предметов.

Рисунок 1. Подготовка мотоблока.

В этом деле немаловажную роль занимает и прицеп (тележка), который подсоединяется к мотоблоку. Его основная функция заключается в перевозке тяжелых грузов, строительных материалов и других предметов сельского хозяйства.

Зимой мотоблок просто незаменимое устройство для чистки дорог. Чтобы избавиться от лишнего снега, его можно погрузить в самодельный прицеп для мотоблока своими руками из балки ВАЗ 2108. Рисунок 2.

В отличие от заводских моделей, можно изготовить устройство желаемого размера, надо лишь грамотно составить чертеж. Да и вся конструкция не требует особых затрат по сравнению с магазинными аналогами.

Рисунок 2. Балка ВАЗ 2108.

Повозка для мотоблока с применением балок автомобиля в основном состоит из таких 4 главных частей:

Кузов полностью изготавливается из дерева. Для надежности можно собрать каркас кузова из металлических уголков и обшить их досками. Собранный кузов крепится на раму с подсоединенными (приваренными) балками.

Для того чтобы приступить к процессу сборки, важно, чтобы все нужные детали были заготовлены. Основной частью в конструкции станут одна (если выполняется одноосный вариант) или две балки от старенького автомобиля «Жигули». Рисунок 3.

Рисунок 3. Сборка конструкции.

Помимо нее вам потребуются следующие материалы:

стальные профильные трубы сечением 60х30, а также 25х25 мм;
колеса и рессоры;
листовая сталь толщиной не менее 0,8 мм;
дюралюминиевый лист толщиной не менее 2 мм;
швеллер;
и др.

Прицепная рама расположена на каркасной решетке, поэтому она является центром всей конструкции. Для того чтобы она была правильно выполнена, изготовьте две поперечные траверсы размером 25х25 мм. Сделайте из трубок небольшие лонжероны.

Все части нужно соединить, так чтобы форма напомнила решетку. Затем к полученному изделию путем сварки прикрепите пару продольных труб. Сверху приварите обвязку из уголков размером 25х25 мм или профилей.

Лучшими материалами для изготовления бортов заслуженно считаются стальные листы. Приступайте к главному — подсоединению балки. Возьмите два одинаковых швеллера и вставьте их в профиль. Один из краев швеллера непременно оборудуется колесными осями.

Теперь берите уже заготовленные рессоры, которые будут соединять лонжерон. Чтобы все получилось правильно, на оси балки надевается край рессор. Центральная часть тоже должна объединиться с той же балкой при помощи стремянок.

Завершающим этапом в работе станет изготовление дышла из труб. Специально для этого трубки нужно соединить треугольником и приварить к тележке.

Это самый простой способ для моделирования тележки. Однако известны и иные варианты.

Конструктивная схема

Как уже было сказано, сзади схема проще, чем спереди. Тем не менее нельзя сказать, что обращать внимание на её функционирование не стоит. Предоставим конструктивную схему устройства.

Знания обо всех особенностях и нюансах устройства этого важного узла упростят уход за ней. В любой момент незначительные поломки можно будет устранить самостоятельно, не привлекая мастеров. Также не понадобится особых консультаций по подбору комплектующих. Итак, основные составляющие подвески:

центральная кривая балка;
продольные рычажные механизмы;
кронштейны для крепежа;
пружинные механизмы;
амортизаторы гидравлические.

Передняя распорка

Наиболее популярным элементом, широко применяемым многими обладателями российских авто, является передняя поперечная распорка.

Её установка производится в районе верхних опор амортизаторов, путем закрепления между стаканами стоек.

Основное предназначение этой детали состоит в увеличении угловой жесткости кузова и улучшении качества управляемости транспортного средства.

Читать еще: Не горит фара ближнего света калина

Помимо этого, наличие распорки способствует устранению «уплывания» геометрии рычагов подвески, возникающей в результате сильных ударов о дорожные ямы или неровности.

Главная причина, по которой многие автолюбители, в частности владельцы автомобилей ВАЗ, производят подобные доработки, заключаются в недостаточной жесткости кузова, способствующей ухудшению управляемости, возникновению ощущения «вялого» руля и проявлению излишних кренов, возникающих при выполнении маневров.

Обнаруживается это исключительно при движении на высоких скоростях, в основном связанных с поездками по загородным трассам.

Те водители, которые большинство времени проводят в пределах города и привыкли к спокойной неторопливой езде, данных недостатков могут и не замечать.

Распорка представляет собой достаточно толстую металлическую штангу, либо фиксированной длины, предназначающейся для конкретных моделей авто, либо наделенную возможностью пространственной регулировки, способствующей установке элемента на разные автомобили.

Её монтаж производится при постановке машины на ровной поверхности путем прикручивания нескольких гаек на верхние шпильки амортизаторных опор.

Если по каким-либо причинам происходит несовпадение монтажных отверстий, кузов авто необходимо слегка «подтянуть» в нужном направлении.

Установка поперечной штанги имеет определенный смысл. Вы не только значительно повысите управляемость авто, но и продлите «жизнь» его кузову, благодаря улучшенной сопротивляемости на кручение.
