Руководство по замене выжимного подшипника

Все автомобили в конструкции имеют такое устройство, как сцепление. Многие знают, что это крайняя левая педаль в автомобиле, которая нажимается при необходимости смены скорости передачи. На некоторых моделях автомобилей данная педаль отсутствует, причиной этого является наличие автоматической коробки передач. Но Нива Шевроле комплектуется механической коробкой, для переключения передач, в которой имеется сцепление. При выходе из строя этого механизма автомобиль становится неуправляемым. Сцепление состоит из набора механизмов, выполняющих определенные функции. Данная статья посвящена одной из деталей механизма — выжимному подшипнику. Рассмотрим основные особенности конструкции сцепления на Нива Шевроле, его принцип работы, назначение выжимного, основные неисправности и как осуществляется замена выжимного подшипника.

Сцепление и его принцип работы

комплект сцепления

Сцепление или муфта — это важная деталь автомобиля Нива Шевроле, которая выполняет функцию переключения передачи крутящего момента от вала двигателя к валу коробки передач. Если точнее, то это выключатель вращающего вала коробки. Муфта конструктивно состоит из таких основных механизмов:

1. Корзина или нажимной диск;
2. Диск ведомый;
3. Подшипник выжимной.

Совместно эти устройства выполняют функцию снятия крутящего момента с вала коробки передач. Рассмотрим коротко основные функции каждой из деталей.

Корзина имеет вид стальной окружности с выпуклостью. В конструкции устройства установлены выжимные элементы, которые при включении муфты воздействуют на ведомый диск. В действие эти элементы приводятся выжимным подшипником, работающим посредством механического воздействия человеком.

Ведомый диск имеет форму круглого основания, состоящий из фрикционных накладок. Этот диск является передатчиком крутящего момента. Он соединяется непосредственно с маховиком двигателя кроссовера Шеви Нива. В нормальном режиме (во время движения автомобиля) диск сцеплен с маховиком, и они вращаются совместно. При нажатии на педаль сцепления, на диск воздействуют выжимные элементы корзины (лепестки), которые отводят его от маховика. В это время крутящий момент на валу коробки передач исчезает и можно осуществлять переход на следующую передачу.

Подшипник является важной деталью, которая выполняет функцию выжима элементов корзины. Рассмотрим этот элемент подробнее.

Выжимной на Нива Шевроле: конструкция, назначение

Эта деталь представляет собой обычный подшипник, одна его сторона выполнена в виде нажимной поверхности округлой формы. Она прижимает ведомый диск к маховику при воздействии на корзину. Диаметр устройства соизмерим с выжимными пружинами корзины. Располагается подшипник на первичном валу коробки прямой передачи, только крепится он не к оси, а к защитному основанию. Когда водитель жмет на педаль сцепления, то подшипник воздействует на корзину, приводя в движение ее выжимные элементы (лепестки). Лепестки ослабляют прижим диска к маховику, тем самым он прекращает вращаться.

Эти подшипники бывают таких видов:

1. Шариковые;
2. Роликовые;
3. Гидравлические.

На Шеви Нива используется выжимной подшипник роликового типа. Принцип действия основан на механическом воздействии на корпус элемента, который, в свою очередь, осуществляет влияние на корзины (ее лепестки). Лепестки отжимают ведомый диск от маховика.

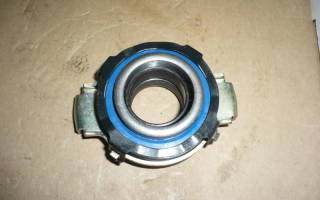

Выжимной подшипник

Различают два типа данных механизмов: оттягивающий и нажимной. В автомобиле Нива Шевроле установлен подшипник нажимного действия, который почти всегда имеет маркировку «ВИС». Полное название — «ВАЗИНТЕРСЕРВИС». Это означает, что выпускает для Нивы Шевроле комплект механизмов сцепления отечественный производитель. Фирма «ВИС» занимается выпуском продукции механизмов сцепления для автомобилей отечественного производства. Если выбирать между фирмой «ВИС» и прочими изготовителями, то важно учесть основные качественные показатели, гарантируемые производителем ВАЗИНТЕРСЕРВИС:

1. бесшумная и плавная работа устройства;
2. сниженное усилие на педали сцепления;
3. надежность и долговечность. Замена сцепления потребуется, как минимум через пять лет.

Поэтому при выборе деталей механизма обращайте внимание на маркировку и производителя.

Конструктивные особенности выжимного элемента

К конструктивным особенностям выжимного подшипника «ВИС» Шеви Нива относятся следующие показатели: внутренний диаметр и наружный диаметр.

Зачастую эти размеры указаны на коробке с комплектами запчастей. Диаметр является основным свойством, по которому выбирается выжимной для каждой модели авто.

К сведению! Китайское производство подшипников для Шеви Нивы зачастую имеет неточный внутренний диаметр. Поэтому при покупке китайского изделия убедитесь в том, что его технические параметры соответствуют.

Замена механизмов сцепления

Для устранения неисправностей в механизме сцепления Нивы Шевроле потребуется снятие коробки передач. Эта работа очень трудоемка, так как требует кардинальной разборки узлов автомобиля. Поэтому воспользуйтесь помощью товарища.

Итак, замена механизмов сцепления проводится в таком порядке:

1. Нива Шевроле устанавливается на смотровую яму, и приступаем к снятию деталей.
2. Извлекается коробка передач. Процесс снятия указывается в соответствующих разделах.
3. После снятия коробки, на оси вала установлен подшипник. Если необходима его замена, то следует его извлечь. Для этого необходимо вывести его основание из зацепления с вилкой. Вилка выводится из конструкции коробки и снимается деталь.

Замена подшипника производится в течение 10 минут, сложность вызывает только снятие КПП.

Важно! Перед установкой нового выжимного подшипника «ВИС» необходимо его тщательно смазать Литолом или прочими смазками, которые способны выдерживать высокие температуры и обладают высокими показателями отведения тепла.

От качества смазки будет зависеть срок эксплуатации данного элемента. Далее необходимо установить изделие, замена которого была произведена, на место и закрепить вилку.

Рекомендации! При замене одной из деталей сцепления, рекомендуется поменять все элементы. Причины, для чего это необходимо:

Во-первых, даже если остальные элементы исправны, то они все равно в скором времени потребуют замены, а это снова необходимо будет снимать КПП и проводить сложный ремонт. Поэтому рекомендуется приобрести сразу комплект сцепления марки «ВИС».
Во-вторых, после замены вы будете уверены в том, что сцепление не подведет на дороге.
В-третьих, изнашиваться комплект новых деталей будет гораздо дольше, чем комплект смешанных (новых и старых).

Комплект сцепления

Комплект сцепления «ВИС» является наиболее распространенным на рынке среди вазовских моделей и внедорожников семейства Нив. При покупке обратите внимание на само изделие. Важно чтобы на них не было потертостей, трещин царапин и сколов. Также каждая деталь должна иметь соответствующий номер. Как осуществляется замена прочих деталей механизма сцепления указано на данном портале в соответствующих разделах. Удачных ремонтных работ!

«Нива шевроле»: сцепление. устройство и ремонт сцепления «нивы шевроле»

Внедорожник отечественного производства

Автомобиль шеви нива имеет механическую коробку передач. Устроиство сцепления стандартное: однодисковое, сухое. Постоянно замкнутое с центральной диафрагменной пружиной, имеет гидравлический беззазорный привод.

Со временем данный механизм, как и все прочие в автомобиле, изнашивается. В связи с этим требуется периодический ремонт и замена сцепления на шеви. Существует несколько простых способов проверки исправности устройства.

• Включите нейтральную передачу, а затем двигатель и ждите, пока он прогреется до нормальной рабочей температуры. В тот момент, когда мотор будет работать с самой низкой частотой вращения вала, нажмите на педаль и сразу же переключите коробку на передачу заднего хода. Переключение должно проходить легко, без различных шумов. Если вы слышите скрип или скрежет, это свидетельствует о неисправности сцепления. В этом случае автомобилю необходим ремонт.
• Проверить, как работает комплект сцепления на шеви нива, можно и во время движения. Просто переключайте передачи во время езды и слушайте. Все передачи должны переключаться без посторонних звуков, плавно.
• При неисправности сцепления нива начинает буксовать. При наборе автомобилем скорости частота вращения коленчатого вала мотора должна увеличиваться пропорционально скорости. Определить неисправность поможет тахометр. Если при резком нажатии педали газа во время движения обороты двигателя начинают резко расти, но сразу же слегка падают, а ваша шевроле нива начинает разгон, то нужен ремонт.

Если сцепление работает неправильно, необязательно сразу стремится поменять его. Вам может помочь прокачка гидропривода на автомобиле нива. Но если это ничего не дало, ремонт неизбежен. Не помешает и регулировка педали сцепления.

Вернуться к оглавлению

Как делается прокачка гидропривода

Сцепление для Нивы

Причиной того, что при нажатии педали сцепление выключается не полностью, может быть наличие воздуха в гидроприводе. Избавиться от завоздушивания поможет прокачка. Ее необходимо проводить и тогда, когда гидропривод заполняется жидкостью. Для прокачки вам понадобятся:

• ключ на 8;
• шланг;
• емкость для жидкости;
• тормозная жидкость.

Кроме того, вам нужен будет помощник. Жидкость в бачке должна доходить до нижней кромки заливной горловины. При необходимости долейте ее. После этого на клапан рабочего цилиндра сцепления надевается шланг. Другой конец этого шланга опускается в емкость для тормозной жидкости. Пусть ваш помощник резко нажмет на педаль и удерживает ее. Это нужно сделать раз пять с промежутком в пару секунд.

После этого откройте клапан прокачки, чтобы выпустить воздух. Он будет выходить из шланга вместе с жидкостью. Эту процедуру нужно повторять до тех пор, пока не начнет выходить жидкость без воздуха.

Следите за тем, чтобы во время прокачки уровень жидкости в бачке не падал ниже минимальной отметки, при необходимости доливайте ее. Если этого не делать, то в систему снова попадет воздух и вам придется начинать все заново.

Вернуться к оглавлению

Замена цилиндров

Главный цилиндр сцепления требует замены, если механизм не выключается либо не включается полностью, происходит утечка жидкости. Прежде всего откачайте тормозную жидкость из бачка. Это можно сделать при помощи резиновой груши. После этого отсоедините главныи цилиндр сцепления от шланга. Шланг уберите в сторону. Вывинтите гайку крепления трубопровода, а затем две гайки, при помощи которых крепится сам цилиндр, и снимите его. При установке все действия проводятся в обратном порядке.

Иногда при неполном выключении из-за утечки жидкости возникает необходимость заменить рабочии цилиндр сцепления. Сначала ослабляется наконечник шланга цилиндра. Откручиваются болты кронштейна крепления рабочего цилиндра к картеру, снимается сам кронштейн. Далее из вилки выключения вынимается толкатель, который снимается вместе с защитным колпачком. Заодно посмотрите, не нужна ли замена вилки.

Отсоедините рабочии цилиндр сцепления от наконечника шланга. Слейте тормозную жидкость. Установите новый цилиндр и прокачайте гидропривод.

Комплект сцепления от Valeo

Еще один комплект сцепления для Нивы Шевроле, который ничем практически не уступает предыдущему варианту. Именуется данный комплект Vаleo и имеет также ряд своих особенностей:

• Высокое качество сборки.
• Немалый ресурс эксплуатации – до 100 тыс. км пробега.
• Легко справляется с серьезными нагрузками.

Стоимость комплекта Valeo составляет около 5000 рублей. Valeo, как и Sachs, являются отличными решениями для полного снаряжения внедорожника Нива Шевроле. Но выбор, конечно же, за автовладельцем, только стоит отметить, что реальный ресурс комплекта Valeo даже превышает отметку в 100 тыс. км. Помимо Valeo и Sachs имеются и более дешевые варианты комплектов сцеплений под названиями: FSO (Польша), ВАЗИНТЕРСЕРВИС (Россия), Luk (Германия). Стоимость последнего составляет 3000 рублей, а цена на ВАЗИНТНРСЕРВИС и FSO еще ниже.

Теперь известны производители комплектов сцеплений для Нивы Шевроле, а о том, какой вариант лучше выбрать зависит, прежде всего, от наполнения кошелька. Хотя стоит заметить, что Российское производство от компании ВАЗИНТЕРСЕРВИС уступает только немецким моделям по цене и ресурсу эксплуатации, который в 2 раза ниже, чем у Sachs и Valeo.
