Снятие заднего фонаря калина универсал

Замена ламп заднего фонаря калина универсал

Замена задних фонарей

Для самостоятельной замены задних фонарей в сборе достаточно будет одного ключа на 8, желательно головки с трещоткой и крестовой отвертки. Данная процедура не займет более получаса времени и не доставит особых хлопот. Обо всем по-порядку расписано ниже.

Руководство по снятию и установке задних фонарей на Ладе Калине

• Первым делом необходимо в обшивке багажника открыть окошки на липучках, которые дают доступ к болтам крепления фары. Хотя, я бы рекомендовал отогнуть угол обшивки полностью в нужном месте. Для этого нужно открутить два самореза. Первый находится на пороге багажника, ближайший к углу:

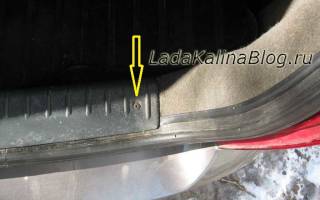

• Второй болтик на пластиковой панели вверху, откручиваем его полностью, так как обшивка находится под этим креплением, и ниже вынимаем пистон, который также фиксирует обивку. На фото ниже эти элементы отмечены стрелками:

Вот так это должно выглядеть после проделанной работы, как показано на картинке ниже:

• Теперь, когда у нас есть свободный доступ ко всем крепежам и электропроводке, можно приступать к снятию. Для этого берем головку с трещоткой на 8 и откручиваем три гайки крепления заднего фонаря, которые отмечены желтыми стрелками и сразу просовываем внутрь резиновый уплотнитель жгута проводов, отмеченный оранжевой стрелкой на картинке:

• Теперь отсоединяем штекер электропроводки заднего фонаря, нажав на фиксаторы с обеих сторон:

• После чего можно спокойно приступать к снятию заднего фонаря нашей Калины, просто потянув за него с наружной стороны, так как его больше ничего не держит.

• Установку задних фонарей производим в порядке, обратном снятию. Данное руководство подходит для всех владельцев Калины в кузове Универсал или Седан, хотя для Хэтчбек принципиальных отличий в демонтаже нет, вся работа делается по аналогии — единственная разница заключается в местах крепления самих фар.

Снятие заднего фонаря и замена ламп Лада Калина 2

Снять задний фонарь Лада Калина 2 может потребоваться в случае его поломки, замены ламп, либо для доработки и тюнинга фонаря. Процесс не сложный и не займет более 20 минут времени.

Потребуется: торцевой ключ «на 8».

Порядок действий для автомобиля Лада Калина 2 хэтчбек:

1. Открыть дверь багажника и открутить 2 болта крепления фонаря.
2. Потянуть фонарь назад, выводя два фиксатора из держателей на кузове.
3. Извлечь из корпуса фонаря патроны ламп, повернув их против часовой стрелки.

Порядок действий для автомобиля Лада Калина 2 универсал:

1. Открыть люк в обшивке багажника.
2. Отключить колодку с проводами заднего фонаря.
3. Отвернуть 3 гайки крепления.
4. Потянуть фонарь назад, выводя его из зацепления с фиксатором.
5. Извлечь из корпуса фонаря патроны ламп, повернув их против часовой стрелки.

Установка ламп и фонаря осуществляется в обратной последовательности. На сайте есть другие полезные инструкции по ремонту Лада Калина 2.

Как снять задний фонарь Лада Калина универсал? Замена лампочек в задних фарах Калина 1

Всем привет, дорогие автомобилисты! Сегодня в рубрике «Ремонт» расскажу о том, как снять заднюю фару и заменить лампочки в задних фарах на Лада Калина. Работа не сложная, но при этом требует определенных навыков.

Лампочки можно назвать расходным материалом, горят они не так уж чтоб совсем часто, но время от времени это, к сожалению, все же происходит и практически у всех. Однако бывают случаи, когда лампочки горят очень часто, практически каждую неделю или чаще, в таком случае следует проверить бортовую сеть и еще некоторые моменты, о которых ниже.

Почему горят лампочки в авто?

1. Первое, на что следует обратить внимание — это повышенное напряжение в бортовой сети автомобиля, если оно превышает 14,5 Вольт — замена лампочек в фарах будет частой. Кроме того, будут страдать и другие энергозависимые узлы.
2. Если стекла фар имеют негерметичность или плохую вентиляцию, внутри фары может накапливаться конденсат, в результате такого явления лампочки могут перегорать.
3. Частый выход ламп из строя, можно также объяснить и плохим качеством самого изделия. Если лампочки дешевые, низкого качества, долгой службы от них ожидать вряд ли стоит. В дешевых неоригинальных лампах нет специального газа и правильного давления, в итоге спустя какое-то время вольфрам испаряется и лампа перегорает.
4. Плохой контакт. Если лампа плохо закреплена или имеет плохой контакт, скорее всего, это приведет к преждевременному перегоранию лампочки.

Перед тем как снять задний фонарь на Калине необходимо подготовить:

1. Ключ на «8»;
2. Новые лампочки;
3. И прямые конечности (шутка ;-))

Как снять задний фонарь на Лада Калина — пошаговая инструкция

1. Первым делом необходимо скинуть «-» клемму с АКБ.
2. Дальше открываем багажник и находим вот такие технические отверстия похожие на карманы. В них находим гайки, которые нужно открутить (две в левом «кармане» и одна в правом).

1. После этого отключаем питание, для этого достаточно отщелкнуть колодку проводов.

1. Когда крепление фонаря откручено и питание отключено задний фонарь можно без проблем снять.

Замена задних лампочек на Калине

Замена лампочек и вовсе нехитрое дело. Для того, чтобы выполнить замену лампочек достаточно немного нажать и повернуть патрон против часовой стрелки и достать его вместе с лампой.

После этого задний фонарь можно заменить, сборка производится в обратном порядке. Во время сборки будьте аккуратны и не забудьте установить уплотнители и прочие резинки.

На этом все, теперь вы в курсе как снять заднюю фару Лада Калина, а также как заменить лампочки в задних фонарях. Надеюсь, статья была вам полезной и интересной. Спасибо за внимание и до новых встреч на ФараИнфо.

Снятие заднего фонаря, замена ламп ВАЗ (Lada) Kalina 1117 2004-2013

Инструмент:

• Вороток под торцевую насадку
• Высокая насадка на вороток 10 мм

Детали и расходники:

Примечание:

Работа показана на левом фонаре.

1. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.

2. Для замены ламп в заднем фонаре достаточно отвернуть гайки крепле­ния и отвести фонарь от кузова, не отсоединяя колодку проводов. Внутри багажника отгибаем выре­занную часть обивки. Ключом или высокой головкой «на 10» отворачиваем три гайки крепления фонаря (третья гайка находится под обивкой и на фото не видна).

3. Отводим фонарь от кузова. Повернув патрон лампы габаритного и противотуманного света против часовой стрелки вынимаем патрон с лампой из корпуса фонаря.

4. Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем лампу из патрона.

5. Устанавливаем новую лампу в обрат­ной последовательности. Комбинированная лампа габа­ритного и противотуманного све­та имеет два выступа, располо­женных на разных уровнях.

6. При ее установке выступы должны войти в соответствующие пазы па­трона. Пазы на корпусе фонаря имеют разную ширину. Это следует иметь ввиду при уста­новке патрона с лампой.

7. Операции по замене остальных ламп выполняем аналогично.

Положение ламп в заднем фонаре:
1 — света заднего хода;
2 — сигнала торможения;
3 — указателя поворота;
4 — габаритного и противотуманного света.

8. Для снятия фонаря, сжав фиксаторы колодки жгута проводов, отсоединя­ем ее от колодки проводов заднего фонаря. Рукой проталкиваем наружу уплотнительный резиновый чехол проводов из отверстия в кузове.

9. Отвернув гайки крепления фонаря (см. выше), снимаем фонарь, вытягивая провода с колодкой через отвер­стие в кузове.

10. Устанавливаем фонарь в обратной последовательности.

В статье не хватает:

• Качественных фото ремонта

Как заменить лампы в задних фонарях Lada Kalina

Автомобиль с кузовом хэтчбек

Работа показана на левом фонаре, правый фонарь снимаем аналогично.

Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем из патрона.

При установке новой лампы противотуманного и габаритного света P21/4W ее выступы должны войти в соответствующие пазы патрона. Лампу света заднего хода R10W, лампу сигнала торможения P21W и лампу указателя поворота PY21W меняем аналогично. Лампа указателя поворота имеет два выступа, расположенных несимметрично относительно оси лампы. При установке новой лампы ее выступы должны войти в соответствующие пазы патрона. На корпусе фонаря рядом с гнездом каждого патрона указан тип лампы и цвет провода, подходящего к патрону (кроме патрона лампы Р21/4W). Чтобы не перепутать места установки патронов в корпусе фонаря, фиксирующие выступы на патронах и вырезы в корпусе фонаря имеют разную форму.

Устанавливаем задний фонарь в обратной последовательности.

Автомобиль с кузовом седан

Снимок111111

Работа показана на левом фонаре.

Для замены ламп в заднем фонаре достаточно отвернуть гайки его крепления, не отсоединяя колодку проводов.

2161-5-13-16-02 (Копировать)

2161-5-13-16-03 (Копировать)

2161-5-13-16-04 (Копировать)

2161-5-13-16-05 (Копировать)

2161-5-13-16-06 (Копировать)

Операции по замене остальных ламп выполняем аналогично.

Устанавливаем фонарь в обратной последовательности.

Замена Ламп Задних Фонарей Лада Калина Универсал

замена лампы в фарах Лада Калина

Снимите отрицательную клемму с аккумулятора.

Снятие и установка ближнего света Калины

1. Снимите защитный резиновый чехол с корпуса фары, потянув за один из 3 его лепестков.
2. Отсоедините кабельные наконечники от лампы.
3. Снимите пружинный зажим с крючка двумя крючками и снимите его с лампы.
4. Снять ближний свет с корпуса фары Калина.

Задний противотуманный фонарь (H7) устанавливается в обратном порядке.

Снятие и установка дальнего света Калины

1. Отсоединить проводку от лампы.
2. Снимите замок с зацепления, сжимая его концы.
3. Снять дистанционную лампочку с фары Калины.

Замена лампы ближнего света (H1) производится в обратном порядке.

Снятие и изменение размера калины

1. Снимите держатель лампы.
2. Отключите лампу.

Установка последней боковой лампочки (W5W) производится в обратном порядке.

Снятие и установка калины поворотников

1. Поверните держатель указателя поворота по часовой стрелке на 45 °.
2. Выньте картридж из корпуса фары.
3. Снимите лампу вращения, нажав на нее, а затем поверните полностью против часовой стрелки.

Установка последней лампы поворота в фару производится в обратном порядке.

Снятие и установка задних фонарей Калина

1. Снимите патрон с боковых и противотуманных фар, повернув его против часовой стрелки стрелы.
2. Извлеките лампу из держателя, надавив на нее и полностью повернув против часовой стрелки.

Установка последней лампы в прозрение Калина производится в обратном порядке.

1. комбинированный лампа парковочные огни и противотуманные фары имеют 2 выступа, расположенных на разных уровнях. После установки язычки должны подходить к соответствующим канавкам картриджа.
2. Канавки на корпусе лампы имеют различную ширину, которую следует учитывать при установке патрона лампы.

Читайте также

замена Лада Калина Лампа

Замена лампы стоп-сигналы Лада Калина. Оба сгорели одновременно. Мы ищем причины.

Замена ламп стоп-сигнала Лада Калина на хэтчбек ВАЗ 1119

За замены Требуется: ключ трубки 8 и ручка, магнит или магнитная ручка.

Операции по замене оставшихся ламп выполняются аналогично.

Положение ламп в подсветке калины

1. Задний ход;
2. Стоп-сигнал;
3. Указатель поворота;
4. Боковые и противотуманные фары.

Связанный контент

Комментарии (22)

Не рекомендуется заменять лампы ближнего света на левой фаре, только сняв бачок омывателя. И если еще есть кондиционер с ABS, то аналогичную процедуру с правой фарой можно сделать, только сняв всю фару))))

как удивительно, почему это не упоминается в руководстве по ремонту?

и через 3 минуты он заменил ближний светильник. А до этого я долго не мог сгореть. Чтобы убедиться, что лампа стоит правильно, вы можете посмотреть на фару снаружи (первый раз, когда мне удалось поставить ее неправильно). Всем удачи.

Может быть, что-то можно нажать, или что-то там заклинило? Как аккуратно убрать его оттуда?

Я пытаюсь изменить левый задний зазор. Я открутил блок фар (калина, универсал), размер картриджа не снимается! Он вращается свободно, вперед и назад, но не может быть удален, сидя плотно. Вращайте взад и вперед. Удаляется без проблем.

Может быть, что-то можно нажать, или что-то там заклинило? Как аккуратно убрать его оттуда?

просто поверните картридж против часовой стрелки и вытащите

Я пытаюсь поменять левую задний размер я открутил блок фар (калина, универсал), размер картриджа не снимается! Он вращается свободно, вперед и назад, но не может быть удален, сидя плотно. Вращайте взад и вперед. Удаляется без проблем.

Может быть, что-то можно нажать, или что-то там заклинило? Как аккуратно убрать его оттуда?

просто переверните картридж против часовой стрелки стрелки и вытащить

Не так много замены искрящейся калины на левой фаре можно сделать, только сняв ее бачок омывателя.

Как глупо! Если у вас есть навыки (если вы знаете, как это работает там). ничего не нужно удалять. Через 10 минут максимум (с перерывом на дым) меняется на ощупь. И если вы лезете в первый раз, лучше вынуть батарею, тогда будет удобно и все видно.

Читайте также

Не рекомендуется заменять лампы ближнего света на левой фаре, только сняв бачок омывателя.

Слева, насколько я понимаю, водитель? поменял всего за 7 минут, сначала поменял на калину. Так что все хорошо там. Для тех, кто первый. Лучше взгляните на крепежное устройство, оно будет понятнее, чем нажатие / сжатие пружины на ощупь

Не так много замены искрящейся калины на левой фаре можно сделать, только сняв ее бачок омывателя.

Слева, насколько я понимаю, водитель? поменял всего за 7 минут, сначала поменял на калину. Так что все хорошо там. Для тех, кто первый. Лучше взгляните на крепежное устройство, оно будет понятнее, чем нажатие / сжатие пружины на ощупь

Я поддерживаю. Также недавно впервые поменял левый ближний свет. Мне пришлось повозиться дольше 7 минут. Но в принципе все просто. И да, лучше сначала прочитать больше здесь. Менять в первый раз, на всякий случай, лучше днем ​​или в хорошо освещенном месте (на парковке, под фонарем, не очень удобно, например).

Нельзя заменить лампу, не сняв фары с калины, с 16 клапанами в голове! АБС и Кандер: -?

Обсудить фигню. У меня две калины, а именно 16 ячеек с АБС и кондером, люком и универсалом. Это, конечно, с трудом меняется, но не нужно убирать свет!

Про муху в мази — дерьмо! Я просто заменил обе лампы ближнего света (машина с презервативом, вес — 105 кг, рост — 195, рука у меня тоже не маленькая) Ничего не нужно снимать, есть подсказка: оберните руку повязкой сверху с помощью повязки, скажем, сделать браслет. Рука сложена в расщелину со сложенной лодкой, затем внутри поворачивается на 90 градусов. Если он не подходит при входе в колбу, поднимите его (лампочку) в сторону к держателю проволоки. Главное не изобретать. Очень полезно принимать 100 г перед операцией. Браслет необходим для упомянутого поворота кисти. Время работы обоих огней 5 минут. Для более быстрого снятия бачка омывателя также добавлена ​​труба кондера. Не факт, что это будет легко исправить назад.

Спасибо неизвестному другу Fold Boats, Поворот на 90 градусов, Браслет и Держатель. это шедевр)))).

Я опишу свои приключения с лампочками, может кто-нибудь поможет.

Потому что мне очень лень снимать аккумулятор и бачок омывателя ушел. Все можно заменить, не снимая за 5 минут! 100 грамм и терпение действительно понадобятся))). Прежде всего, вам нужен фонарик, чтобы рассмотреть, как подключен провод, который удерживает лампу. Чтобы получить лампу, согните руку на те же 90 градусов. и поддерживать связь. Подключаем провода, закрываем кожух, пьем по 100 гр. за победу))). С боковыми фонарями сложнее (((Я крутил, крутил. Не понимаю, моя рука не сгибается 4 раза, и она не попадает на фару. Нужно достать ее двумя пальцами, которые нужно согнуться на 90 градусов в обратном направлении (до меня не получилось).: sad: Пьем 100 грамм, я полз по сайтам. Я сошел с ума! Кто пишет фары блока, нужно убрать, кто должен тянуть за провод! Бампер! Я скину провод кому-нибудь, оторву нахрен Хуже будет! Давай выпьем 100 гр. Я решил забрать его маленькой отверткой, разболтался и хорош Хэтч. Заканчиваю остальное!: Lol: Хорошо удачи, терпения и 100 в. все: P

Как правильно снять и заменить фары на автомобиле Лада Калина

Автовладельцы часто задаются вопросом, как снять фару на Калине, чтобы заменить ее на новую, установить линзу, светодиодные реснички или почистить отражатель. Для демонтажа оптики нужно снять бампер, поэтому следует приготовить инструменты и позаботиться о наличии места для работ.

Конструкция системы освещения

Оптика для Калины изготавливаются на двух заводах:

Оба типа оптики обладают отличными характеристиками и качественно освещают дорогу. Распознать продукцию Bosch можно по отсутствующему колпачку на лампе в ближнем модуле, а также по коду AL на стекле.

Устройство фары Лада Калина не отличается от большинства автомобилей. Фонарь имеет ближний и дальний модули, блоки с поворотниками и габаритными огнями. В новом кузове Калины габариты также играют роль ходовых огней.

В оптике Калины используются лампы:

• ближний – H7, 55W;
• дальний – H1, 55W;
• указатели поворотов – PY21W, 21W;
• габариты – W5W, 5W.

Световые элементы от габаритов подходят в модуль освещения номерного знака на крышке багажника. С 2013 года в Калину устанавливается модернизированная оптика, где за габарит и дневной огонь отвечает деталь W21/5W. В противотуманках устанавливаются лампы формата H11 с мощностью в 55W.

Какую оптику лучше выбрать

В процессе использования машины фонари подвергаются резким перепадам температуры, ударам камнями и мелкими песчинками. Эти факторы отрицательно влияют на стекло, снижают его прозрачность, ухудшая характеристики света.

С завода устанавливаются качественные фары, которые соответствуют требованиям по безопасности. Неофициальные замены комплектуются линзами под ксенон, «ангельскими глазками» и измененной геометрией рефлектора. Такие фонари выглядят красиво, однако изнашиваются быстрее из-за некачественных материалов и могут запотевать при влажной погоде.

Выбирая новую оптику, лучше довериться официальным производителям – Bosch или «Автосвет». При покупке важно уточнить модификацию кузова и год выпуска Калины. В зависимости от комплектации встречаются притемненные маски или улучшенные световые характеристики.

Оптика ближнего и дальнего света

В зависимости от типа кузова в Калине установлены разные детали:

• седан, хетчбэк – стандартная оптика;
• спорт, универсал – оборудуются более вытянутым отражателем с увеличенной площадью для повышения площади освещения на 20%.

Чтобы подключить улучшенную оптику на Калину, не нужно прокладывать дополнительные провода или менять контактные разъемы. По точкам крепления и форме оптика не отличается.

При покупке фонарей следует обратить внимание на оригинальные детали с улучшенными показателями. Это позволит повысить характеристики луча без вмешательства в проводку и переделки штатного крепежа.

Противотуманные фары

Покупая новые ПТФ, выбирать лучше из оригинальных деталей. Штатные фонари оборудованы прочным стеклом и качественным рефлектором, который направляет луч в соответствии с ГОСТ.

Противотуманки на Калину производят:

Модели отличаются по форме стекла, по качеству различий нет. Фары подключаются к штатной проводке и устанавливаются в крепления на бампере. В базовых комплектациях отсутствуют противотуманки. Для их подключения придется дополнительно приобрести кнопку в салон, реле ПТФ и демонтировать заглушки бампера.

В магазинах встречаются модернизированные фонари с линзами для газоразрядных ламп или светодиодными модулями. Такая продукция не сертифицирована для использования в Калине, поскольку не соответствует требованиям по безопасности транспорта. За такие детали можно получить штраф и предписание на устранение неисправности в течение 10 рабочих дней.

Передние фары

Самостоятельная замена фары потребует подготовки автомобиля и инструментов. Для работы потребуется:

• набор гаечных ключей;
• отвертки;
• тряпка;
• перчатки для защиты рук.

Для удобства работы нужно заранее помыть Калину и убрать пространство в гараже. Чтобы заменить фары, требуется демонтировать бампер и открутить несколько крепежных болтов.

Демонтаж

Действия, необходимые, чтобы снять фары:

1. Открыть крышку капота.
2. Отключить клемму аккумулятора.
3. Вытащить клипсы из передней части подкрылка.
4. Открутить крепеж решетки радиатора и снять ее.
5. Отщелкнуть все клипсы по контуру бампера и выкрутить саморезы.
6. Снять бампер, не поцарапав уголки крыльев и фары.
7. Отключить штекер питания оптики.
8. Открутить два винта, удерживающие фонарь сверху.
9. Отвернуть нижние болты фары.
10. Аккуратно снять деталь.

Перед сборкой и установкой новой фары следует проверить наличие лампочек, а также их работоспособность. Для этого подключаем фонарь к разъему и проверяем весь функционал. При монтаже новой детали не стоит торопиться, важно соблюдать аккуратность и не повредить корпус или стекло.

Ремонт

Для разборки фары Калины потребуется их демонтаж. Выполнить ремонт фары Калины можно с помощью полировки стекла, его замены, промывки внутренних деталей или восстановления отражателя.

Чтобы снять стекло, потребуется:

1. Демонтировать деталь.
2. Нагреть фары в коробке с помощью фена.
3. Оторвать стекло.
4. Провести все требуемые работы и собрать фонарь с помощью специального герметика.

Чтобы разобрать фару, потребуется несколько часов времени в зависимости от опыта автовладельца. Замена стекол фар Калины улучшит экстерьер и повысит светопропускаемость.

Во время работы важно соблюдать технику безопасности, не оставлять фен без присмотра и использовать перчатки.

Монтаж

Перед установкой фонарей следует промыть места крепления и посадочное пространство. Монтаж выполняется в следующем порядке:

1. Подключается штекер питания.
2. Совмещаются крепления фары Калины и притягиваются штатными болтами.
3. Навешивается бампер спереди и прикручивается на саморезы.
4. Устанавливается радиаторная решетка.
5. Возвращаются клипсы левого и правого подкрылков.

В версиях с противотуманными фонарями придется дополнительно подключить разъемы к лампам при установке бампера и отключить во время снятия.

Противотуманные фары

ПТФ на Калину устанавливаются только на дорогие комплектации. Однако с завода проложена вся проводка и присутствуют «ушки» для крепежа на бампере. Чтобы установить фары, придется докупить клавишу включения, рамки в цвет кузова и реле.

Установка противотуманных фар:

1. Отверткой снять заглушки под ПТФ.
2. Прикрутить фонари в штатные выемки.
3. Защелкнуть рамки, чтобы скрыть лишнюю полость.

В Лада Калина Кросс используются черные матовые заглушки, которые не требуют окраски. При монтаже своими силами следует заранее купить болты для крепления фары.

Как подключить электрическую часть

Подключение ПТФ в штатную проводку не занимает много времени. Для поиска косы следует осмотреть район лонжерона в месте входа основного пучка. Штекер для ПТФ примотан к проводам изолентой.

Противотуманные фары Калина 2 часто комплектуются подробной инструкцией и дополнительным переключателем, который нужно установить вместо старого модуля для включения света. Подключение к заранее проложенной проводке не занимает много времени и не требует прокладки дополнительных контактов.

При отсутствии кабелей питания в косе придется самостоятельно протягивать провода в салон, подключать их к разъему, противотуманки с плюсом и минусом и подключать через реле.
Подробное описание подключения прилагается в комплекте с деталью в виде схемы.

В процессе монтажа потребуется:

• изолента;
• медные провода;
• гофра;
• разъемы, подходящие для ламп.

Во время прокладывания проводки следует отключить аккумулятор и строго следовать инструкции.

Обслуживание и замена задней фары

Чтобы заменить лампы в заднем фонаре Калина 2 универсал и хетчбэк, нужно снять всю блок-фару. Для этого нужно:

1. Отщелкнуть заглушку рядом с болтом ремня безопасности.
2. Открутить гайку.
3. Открыть окошко уплотнителя и открутить оставшиеся крепежи.
4. Вытащить фонарь.
5. Лампы вытаскиваются с помощью поворота цоколя против часовой стрелки.

При замене ламп в кузове хэтчбек следует аккуратно снимать гайки, чтобы они не закатились под обшивку. Утерянная деталь будет греметь во время вождения, и в конечном итоге придется разбирать все багажное отделение.

В Калине седан присутствуют специальные отсеки в мягкой обивке для доступа к гайкам. Снимать дополнительные заглушки не потребуется.

Чтобы поддерживать автомобиль в отличном состоянии, требуется периодически выполнять замену ламп, чистить оптику или устанавливать новую. Для снятия передних, задних фар и противотуманок в Калине не требуется дорогостоящих инструментов и специальных знаний.

Снятие заднего фонаря калина универсал

Работа показана на левом фонаре.
Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.
Для замены ламп в заднем фонаре достаточно отвернуть гайки крепле­ния и отвести фонарь от кузова, не отсоединяя колодку проводов.
Внутри багажника отгибаем выре­занную часть обивки.

Ключом или высокой головкой «на 10» отворачиваем три гайки крепления фонаря (третья гайка находится под обивкой и на фото не видна).
Отводим фонарь от кузова. Повернув патрон лампы габаритного и проти-вотуманного света против часовой стрелки.

. вынимаем патрон с лампой из корпуса фонаря.
Нажав на лампу, поворачиваем ее до упора против часовой стрелки.

. и вынимаем лампу из патрона.
Устанавливаем новую лампу в обрат­ной последовательности.

Комбинированная лампа габа­ритного и противотуманного све­та имеет два выступа, располо­женных на разных уровнях.
При ее установке выступы должны войти в соответствующие пазы па­трона.

Пазы на корпусе фонаря имеют разную ширину.
. это следует иметь ввиду при уста­новке патрона с лампой. Операции по замене остальных ламп выполняем аналогично

Положение ламп в заднем фонаре:
1 — света заднего хода;
2 — сигнала торможения;
3 — указателя поворота;
4 — габаритного и противотуманного света.

Для снятия фонаря, сжав фиксаторы колодки жгута проводов, отсоединя­ем ее от колодки проводов заднего фонаря.

Рукой проталкиваем наружу уплотнительный резиновый чехол проводов из отверстия в кузове.
Отвернув гайки крепления фонаря (см. выше).

. снимаем фонарь, вытягивая провода с колодкой через отвер­стие в кузове.
Устанавливаем фонарь в обратной последовательности.

Замена лампы стоп-сигнала Калина Универсал

Сегодня поделимся фотоотчетом по замене лампы стоп-сигнала на Калине Универсал.

Если на предыдущих моделях Лада замена лампы стоп-сигнала была простейшей операцией, то на Калине Универсал для замены лампы придется снимать фонарь в сборе.

Для работы нам понадобится ключ на 8, а лучше головка или трещотка.

Чтобы снять фонарь, нужно открутить 3 гайки в багажнике.

Чтобы добраться к ним, нужно открыть технологические отверстия в обивке багажника, держатся они на липучках.

Открутив все 3 болта, выталкиваем фонарь наружу.

Чтобы вынуть патрон из корпуса, нужно повернуть его против часовой стрелки.

Нажав на лампу вынимаем ее из патрона.

Устанавливаем новую лампу А12-21-3 (P21W) и собираем все в обратной последовательности.

Если вы обладатель Калины в кузове хэтчбек, то возможно, данный материал окажется для вас полезным, если вы решите самостоятельно произвести замену заднего фонаря. Первым делом необходимо со стороны багажника снять заглушку в обшивке, в результате чего появится одно отверстие, которое показано на верхнем фото. И откручиваем гайку:

После этого из пластиковой обшивки также вынимаем заглушку, чтобы добраться до второго крепления:

А также при помощи трещоточной рукоятки отворачиваем гайку крепления:

Теперь со стороны наружной части кузова поддеваем фонарь и аккуратно отводим его назад, снимая с посадочного места в крыле, как это продемонстрировано ниже на фото:

Но полностью снять фонарь не получится, пока вы не отсоедините разъемы ламп освещения, которые отключаются простым проворачиваем против часовой стрелки:

А сам результат проделанной работы можно посмотреть на следующем снимке:

Разумеется, чтобы поставить всё на место, устанавливаем новый фонарь, подключаем все лампочки и закручиваем гайки крепления на свои места. Ставим заглушки, и можно считать данный ремонт оконченным.

Не забывайте подписаться на канал, если статья была полезной и ставьте лайк к данному материалу, чтобы отблагодарить автора!
