Тормозная система ваз 21124 схема

Тюнинг и ремонт ВАЗ 2110

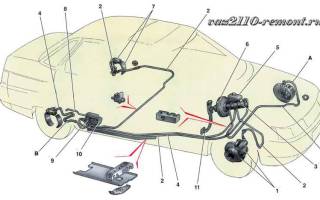

1. Из чего состоит тормозной гидропривод.

1 – механизм тормоза переднего колеса;
2 – контур трубопровода «передний левый–задний правый»;
3 – главный цилиндр;
4 – контур трубопровода «передний правый–задний левый»;
5 – бачок;
6 – усилитель вакуумный;
7 – механизм тормоза заднего колеса;
8 – рычаг привода (упругий);
9 – регулятор;
10 – привод регулятора (рычаг);
11 – тормоз (педаль);
А – шланг под передний тормоз;
В – шланг под задний тормоз.

Авто ВАЗ 2110 оснащен диагонально-разделенной системой тормозов. Первый из контуров отвечает за переднее правое и заднее левое (за их тормозной механизм), второй – за переднее левое и заднее правое.

Когда один контур отказывает, в работу включается второй, который также способен остановить автомобиль вполне эффективно.

В состав гидравлического привода входят:

• регулятор давления задних тормозов (9) — двухконтурный;
• усилитель вакуумный (6).

Стояночный тормоз включается посредством рычага, который влияет на механизм заднего тормоза.

2. Усилитель (вакуумный)

Вакуумный усилитель состоит из:

1 – корпуса усилителя;
2 – чашки;
3 – штока;
4 – болта регулировочного;
5 – уплотнителя для штока;
6 – кольца уплотнительного под фланец главного цилиндра;
7 – пружины диафрагмы(возвратной);
8 – шпильки;
9 – фланца крепежа наконечника;
10 – клапана;
11 – шлангового наконечника;
12 – диафрагмы;
13 – крышки усилителя;
14 – чехла уплотнительного;
15 – поршня;
16 – защитного чехла корпуса клапана;
17 – фильтра воздушного;
18 – толкателя;
19 – пружины толкателя(возвратной);
20 – пружины на клапане;
21 – самого клапана;
22 – втулки клапанного корпуса;
23 – буфера;
24 – корпуса клапана;
Камер:
А – вакуумной;
В – атмосферной;
Каналов С и D.

С помощью резиновой диафрагмы 12 и корпуса клапана 24 производят деление полости усилителя вакуумного на камеры: атмосферная камера В и вакуумная камера А.

Камера А соединена с впускной трубой движка используя клапан наконечника (обратный) 11 и шланг.

Корпус 24 выполнен из пластмассы. Выход из крышки его уплотнен защитным чехлом 16 (гофрированным). Корпус клапана оснащен: штоком привода главного цилиндра (3) с опорной втулкой, буфером штора 23, поршнем корпуса клапана 15, клапаном 21, возвратной пружиной толкателя 19, пружиной клапана 20, клапаном, толкателем 18 и воздушным фильтром 17.

1. Нажатие на педаль.
2. Перемещение толкателя 18.
3. Перемещение поршня 15.
4. За 2 и 3 следом перемещение клапана 21 до конца в седло корпуса клапана.
5. Происходит разобщение камер А и В.
6. Седло поршня отстает от клапана и происходит его соединение с атмосферой (посредством образованного зазора камеры В).
7. Поступление воздуха происходит через фильтр 17 и щель между клапаном и поршнем, а также через канал D.
8. Посредством выполнения пункта 7 на диафрагму создается давление.
9. Так как в камере А и камере В создается разница давлений, то происходит движение клапана, а за ним и штока 3, который в свою очередь действует на поршень главного цилиндра.
10. При отпускании педали тормоза от седла корпуса клапан 21 отходит, образовывается зазор. Через данный зазор и канал С происходит сообщение камер А и В между собой.

3. Регулятор давления (привод)

Привод регулятора давления состоит из:

1 – регулятора давления;
2, 16 – болтов для крепежа регулятора давления;
3 – кронштейна под рычаг привода регулятора давления;
4 – штифта;
5 – рычага привода регулятора давления;
6 – оси рычага;
7 – пружины рычага;
8 – кронштейна кузова;
9 – кронштейна крепления регулятора давления;
10 – упругого рычага;
11 – серьги;
12 – скобы серьги;
13 – шайбы;
14 – стопорного кольца;
15 – пальца кронштейна;
А, В, С – отверстий

Конструкция тормозной системы Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Схема гидропривода тормозов

1 – главный цилиндр гидропривода тормозов
2 – трубопровод контура “правый передний – левый задний тормоз”
3 – гибкий шланг переднего тормоза
4 – бачок главного цилиндра
5 – вакуумный усилитель
6 – трубопровод контура “левый передний – правый задний тормоз”
7 – тормозной механизм заднего колеса
8 – упругий рычаг привода регулятора давления
9 – гибкий шланг заднего тормоза
10 – регулятор давления
11 – рычаг привода регулятора давления
12 – педаль тормоза
13 – тормозной механизм переднего колеса

Рабочая тормозная система ваз 2110 – гидравлическая, двухконтурная (с диагональным разделением контуров), с регулятором давления 10, вакуумным усилителем 5 и индикатором недостаточного уровня тормозной жидкости в бачке. При отказе одного из контуров тормозной системы второй контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.

Тормозные механизмы передних колес 13 – дисковые (на автомобилях ВАЗ-21103, -21113 и -2112 – вентилируемые), с однопоршневой плавающей скобой и сигнализатором износа тормозных накладок. Тормозные механизмы задних колес 7 – барабанные, с двухпоршневыми колесными цилиндрами и автоматической регулировкой зазора между колодками и барабаном. Устройство автоматической регулировки зазора расположено в колесном цилиндре.

Главный тормозной цилиндр 1 крепится к корпусу вакуумного усилителя 5 на двух шпильках. В отверстия в верхней части цилиндра ваз 2112 на резиновых уплотнениях вставлен полупрозрачный полиэтиленовый бачок 4 с датчиком аварийного уровня жидкости. На бачке нанесены метки максимального и минимального уровней жидкости. В нижней части цилиндра ввернуты два винта, ограничивающие перемещение поршней. Винты уплотнены медными прокладками. В передней части цилиндра (по ходу автомобиля) ввернута заглушка, служащая упором возвратной пружины, также уплотненная медной прокладкой. Поршни в главном цилиндре расположены последовательно, ближайший к вакуумному усилителю приводит в действие правый передний и левый задний тормозные механизмы, а тот, что ближе к заглушке – левый передний и правый задний. Уплотнительные резиновые кольца высокого давления (манжеты) главного тормозного цилиндра и задних колесных цилиндров взаимозаменяемы (номинальный диаметр – 20,64 мм). Уплотнительное кольцо низкого давления – с проточкой, установлено на поршне, контактирующем со штоком вакуумного усилителя.

Вакуумный усилитель ваз 2111 расположен между педальным узлом и главным тормозным цилиндром 1 и крепится к кронштейну педального узла на двух шпильках. Усилитель ваз 2110 – неразборной конструкции, при выходе из строя его следует заменить. Простейшая проверка исправности усилителя: на автомобиле с заглушенным двигателем несколько раз нажимаем на педаль тормоза и, удерживая педаль нажатой, запускаем двигатель. При исправном усилителе с началом работы двигателя педаль должна уйти вперед. Отказ в работе или недостаточная эффективность вакуумного усилителя могут быть также вызваны негерметичностью шланга, отбирающего вакуум от впускного коллектора.

Регулятор давления задних тормозов 10 крепится двумя болтами к кронштейну в левой задней части кузова ваз 2110. Один из этих болтов (передний) также крепит вильчатый кронштейн рычага привода регулятора давления 11. За счет овальности отверстий для его крепления кронштейн вместе с рычагом можно перемещать относительно регулятора давления, изменяя усилие, с которым рычаг действует на поршень регулятора (см. Проверка и регулировка привода регулятора давления задних тормозов ваз 2111). С увеличением нагрузки на заднюю ось автомобиля упругий рычаг также нагружается, передавая усилие на поршень регулятора давления. При нажатии на педаль тормоза давление жидкости стремится выдвинуть поршень наружу, чему препятствует усилие со стороны упругого рычага. Когда система приходит в равновесие, клапан, расположенный в регуляторе, изолирует задние тормозные цилиндры от главного тормозного цилиндра, не допуская дальнейшего роста тормозного усилия на задней оси и препятствуя опережающей блокировке задних колес по отношению к передним. При увеличении нагрузки на заднюю ось, когда сцепление задних колес с дорогой улучшается, регулятор обеспечивает большее давление в колесных цилиндрах и наоборот – с уменьшением нагрузки давление падает. В корпусе регулятора имеется отверстие, закрытое заглушкой. Подтекание тормозной жидкости из этого отверстия говорит о негерметичности уплотнительных колец регулятора.

Плавающая скоба переднего тормоза включает в себя суппорт и колесный цилиндр, которые стянуты между собой двумя болтами. Двумя другими болтами скоба крепится к пальцам, установленным в отверстиях направляющей колодок. В эти отверстия закладывается смазка. Между пальцами и направляющей колодок установлены резиновые защитные чехлы. К пазам направляющей поджаты пружинами тормозные колодки. Внутренняя колодка имеет сигнализатор износа накладок. В цилиндре установлен поршень с уплотнительным резиновым кольцом прямоугольного сечения. За счет упругости этого кольца поддерживается постоянный оптимальный зазор между тормозными колодками и диском.

Тормозные диски ваз 2112 – чугунные. Минимально допустимая толщина диска при износе – 17,8 мм для вентилируемых дисков и 10,8 мм – для невентилируемых, максимальное биение по внешнему радиусу – 0,15 мм.

Задние колесные тормозные цилиндры снабжены устройством для автоматического поддержания зазора между колодками и барабаном ваз 2112. Основной элемент устройства – стальное пружинное разрезное кольцо, установленное на поршне с осевым зазором 1,25-1,65 мм. Упорные кольца (по два на цилиндр) вставлены с натягом, обеспечивающим усилие сдвига по зеркалу цилиндра не менее 35 кгс, что превышает усилие стяжных пружин тормозных колодок. При износе тормозных накладок упорные кольца под действием поршней сдвигаются на величину износа. В случае повреждения зеркала поршней под действием механических примесей, попавших в тормозную жидкость или образовавшихся под действием коррозии (наличие воды в тормозной жидкости), кольца могут “закиснуть” в цилиндре и один или даже оба поршня потеряют подвижность. Цилиндры в этом случае необходимо заменить.

Привод стояночной тормозной системы ваз 2111 – механический, тросовый, на задние колеса. Он состоит из рычага, регулировочной тяги, уравнителя двух тросов, рычага привода колодок и распорной планки

Прокачка тормозов на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Прокачка тормозов – это обязательная вещь после замены какого либо агрегата в гидроприводе тормозов, кстати это даже касается замены просто тормозной жидкости (Если её пришлось полностью сливать), после проведения которой требуется так же прокачка тормозной системы, но как это делать правильно знают немногие люди, поэтому специально для таких людей мы написали подробную статью где всё до мелочей описали, поэтому как говориться читайте и вникайте.

Примечание!
Для того чтобы произвести прокачку тормозов, вам нужно будет взять с собой: Помощника так как с ним прокачать тормоза будет гораздо легче чем одному, а так же вам нужно будет ещё запастись небольшой ёмкостью (Бутылкой литров на 0.5, из под какого ни будь лимонада) в которую будет налито немного новой тормозной жидкости но об этом чуть позже, а так же вам нужно будет ещё взять с собой шланг подходящей длинны и диаметра но об этом тоже потом, в общём прежде чем сразу же приступать к работе и к подготовке инструментов, сперва полностью изучите статью а только потом уже готовьте вещи для работы!

Краткое содержание:

Когда нужно прокачивать тормоза?
Они требуют прокачки только в том случае, если где ни будь в системе тормозов у вас произошла разгерметизация, а как мы знаем ещё со школы разгерметизация это то явление когда где то в системе происходит надрыв, поломка которая всю герметичность у системы портит и в связи с этим работа данной системы нарушается, к примеру герметичность в системе тормозов может пропасть при надрыве какого либо тормозного шланга или же после того как жидкость которая находиться в тормозном бачке, полностью вытечет из него и бачок останется при этом открыт.

Примечание!
Кстати понять то что система разгерметизировалась, а иными словами в неё попал воздух не трудно, во-первых тормоза в вашем автомобиле после попадания воздуха в систему сразу же станут работать хуже, то есть ход педали тормоза увеличиться но при этом она станет легче нажиматься чем это было ранее и машина при этом станет во много раз хуже тормозить, хотя это зависит только от того насколько у вас разгерметизировалась система, если в неё очень много попадёт воздуха то тормоза могут запросто напрочь отказать и их как говориться вообще не будет!

Как прокачать тормоза, она же тормозная система на ВАЗ 2110-ВАЗ 2112?

Примечание!
Прежде чем вы приступите к работе, запомните для себя одну вещь, в автомобилях десятого семейства тормозная система выстроена таким образом что контуры идут не по одной горизонтальной линии как на классики, а по диагонали, для некоторых эти слова мало что значит так как не все поймут их, давайте подробно объясним все эти моменты. Для начала давайте чуть отойдёт от автомобилей десятого семейства и поговорим о классике, как многим уже известно классика это самое первое семейство автомобилей которое появилось на заводе, позже шли девятки, десятки и т.д. (Продолжение читайте в рубрике «Важно!» в самом низу статьи)

1) Сперва вам нужно будет загнать автомобиль на смотровую яму и после чего открыть капот у него и найти там бачок с тормозной жидкостью (На фото ниже показан стрелкой), вы этот бачок откройте, отвернув у него крышку и после чего долейте туда до отметки MAX новую тормозную жидкость.

Примечание!
Ни в коем случае не доливайте какую либо другую жидкость, а именно жидкость от другого производителя (Даже если состав будет одинаков) и тем более недоливайте жидкость другой марки, потому что в каждую жидкость добавляются различные присадки, а каждого производителя они свои и поэтому если вы их смешаете, тогда произойдёт из смешивание тем самым возможно они вообще угробят тормозную систему вашего автомобиля приведя к коррозии или же просто тормоза станут не эффективны! (Если вы не знаете какая жидкость залита в ваш бачок, тогда произведите замену тормозной жидкости, о том как заменить её, см. в статье под названием: «Замена тормозной жидкости на ВАЗ»)

2) После доливки закройте крышку бачка чтобы в неё не попадал воздух, или же просто накиньте её сверху и после всего этого переберитесь под так называемое днище автомобиля, а помощника своего попросите в это время сесть за руль вашего авто и да кстати дайте ему ещё в руки тормозную жидкость которую он будет периодически доливать в систему.

Примечание!
Если у вас возник вопрос, а зачем собственно доливать жидкость в систему, то мы его сейчас попробуем разъяснить. Всё дело в том что прокачивая тормоза мы тем самым убираем воздух из тормозной системы, не многим вам известно но всё же воздух очень вредит работе тормозов, вернее с самой системой то ничего не будет просто всё дело в том что при нажатии на педаль тормоза останавливаться автомобиль у вас будет гораздо хуже чем это положено и всё как раз таки это будет происходить из-за воздуха который скопиться в системе!

3) Далее объясните помощнику чтобы он следил за уровнем в тормозном бачке, а именно он не должен за всё время прокачки опускаться ниже чем на 15 мм, а лучше вообще по чаще подливать тормозную жидкость в бачок а то мало ли что.

Примечание!
Если у вас случиться вдруг такое что жидкость в бачке полностью уйдёт от туда, то в таком случае у вас система снова разгерметизируется и тогда вам нужно будет произвести прокачку снова!

4) Следом попросите помощника сесть в машину и скажите ему чтобы он раз 5-10 плавными движениями нажал на педаль тормоза, а на последнее нажатие скажите чтобы он её выжал и держал в полу пока вы будете проделывать одну операцию в это же время.

5) Так теперь к вам, вы в это время (В зависимости от того какое колесо прокачиваете) снимите с прокачного штуцера защитный колпачок, вот к примеру на заднем колесе сам прокачной штуцер располагается там где показано стрелкой на правом фото, а на переднем колесе данная деталь и её защитный колпачок находиться там где указано на левом фото:

6) Так вот данный колпачок вам нужно будет снять и надеть на прокачной штуцер тот самый шланг о котором упоминалось в самом начале статьи, и данный шланг другим концом опустим в небольшую ёмкость которая будет заранее наполнена немного новой тормозной жидкостью и после всех проделанных операций, аккуратно ослабьте штуцер на 2-3 оборота и в ёмкость начнёт сливаться отработанная жидкость в которой будут пузырьки воздуха, так вот после того как жидкость перестанет течь, заверните штуцер и после чего скажите помощнику чтобы убрал ногу с педали и далее проделайте вместе с помощником всю эту же операцию но только до того, пока жидкость не начнёт выходить без пузырьков воздуха. (На фото ниже пример приведён на переднем колесе, на заднем всё делается идентично)

Примечание!
Есть два нюанса, а именно одним концом шланг нужно будет надеть на сам штуцер а другим полностью окунуть в тормозную жидкостью которая у вас находиться в ёмкости, и ещё кой что, после того как вы прокачаете нужное вам колесо не забывайте так же про контуры и тем самым переходите к прокачке того колеса который стоит по диагонали!

Важно!
1. На автомобилях классического семейства как уже было сказано чуть ранее гидропривод тормозов, а именно его контуры так скажем выстроены горизонтально если смотреть сверху на автомобиль и поэтому тормозная система на этих автомобилях не очень эффективна, так как контуры там идут строго от одного колеса к другому, вот к примеру первые два колеса передние допустим на классике относятся к первому контору, а ко второму контору относятся задние два колеса, поэтому если где ни будь на дорого не дай бог у вас (Если у вас классика) откажет один из контуров, то тормозить будут лишь только два передних колеса, либо только два задних и что из этого выйдет можно мысленно представить.

2. А на автомобилях десятого семейства эти самые контуры расположены перпендикулярно, то есть левое переднее колесо и правое заднее, и второй контур это правое переднее и левое заднее, в связи с этим если выйдет один из контуров то можно будет не спеша доехать до ближайшей автомастерской и машина при этом будет ещё нормально вести себя при нажатие на педаль тормоза, то есть она не будет отклоняться от заданного курса.

3. Из всего этого мы разобрали то что контуры на автомобилях десятого семейства располагаются перпендикулярно, но есть одно Но! Если вы собираетесь прокачивать тормозную систему у автомобиля, то её нужно будет прокачивать только строго по контурам, то есть к примеру вы заменили тормозной шланг на переднем правом колесо, какое ещё колесо вам нужно будет после переднего правого прокачать?

Это конечно же заднее левое колесо, но в том случае если вы разгерметизируете ещё один контур, то соответственно вам и его нужно будет прокачать и не в коем случае не прокачивайте только одно какое либо колесо, к примеру заменили вы тормозной шланг на правом переднем колесе и после чего его сразу же прокачали, это неверно, прокачка осуществляется строго по контурам! (Если вы хотите получить ещё несколько советов по прокачке, тогда перейдите по статье: «Замена тормозной жидкости на ВАЗ 2114», там в рубрике «Важно!» так же даны нужные советы)

Дополнительный видео-ролик:
Более подробнее о том как нужно прокачивать тормоза, вы сможете увидеть в очень интересном видео-ролике, но только там используется автомобиль ВАЗ 2108, но это не так важно потому что тормозная система у восьмёрок и десяток очень похожа между собой, ну так вот суть замены та же, просто вникните в ролик и вы всё поймёте, а да кстати там ещё будет инструкция о том как поменять тормозные колодки, если вам это не нужно тогда этот момент в видео пропустите!

Тормозная система ВАЗ 2114: устройство и регулировка

Тормозная система — одна из самых важных в автомобиле, ведь именно она обеспечивает безопасность во время движения и гарантирует своевременную остановку транспортного средства. В сегодняшней статье мы расскажем о том, как устроены тормоза ваз 2114, какие основные компоненты они в себя включают и о том, как правильно выполнить их настройку.

Тормозная система ваз 2114

Устройство тормозов

Тормозная система ваз 2114, схема которой приведена ниже, подразделяется на гидравлическую, обеспечивающую торможение во время движения, и стояночную.

Первая включает в себя такие составляющие, как:

• тормозные конструкции передних и задних колес;
• основной гидроцилиндр;
• трубопроводы;
• расширительный бачок;
• вакуумный усилитель;
• рычаги регулирования давления;
• педаль;
• тормозной шланг.

Вся гидравлическая тормозная система делится на 2 связанных, но работающих независимо друг от друга контура, расположенных по диагонали.

Первый контур отвечает за остановку переднего левого и заднего правого колес, а второй контур — за остановку переднего правого и заднего левого. Это необходимо для того, чтобы при падении давления (например, в результате протечки) в одном из них, второй контур оставался рабочим и позволил выполнить торможение.

В свою очередь, сама остановка машины происходит благодаря воздействию на колеса передней и задней тормозных конструкций, которые несколько отличаются по своему строению.

Передняя включает в себя такие компоненты, как:

• тормозные диски;
• суппорт;
• колодки;
• цилиндр и поршень;
• уплотнительные кольца;
• защитный кожух;
• направляющие пальцы;
• кожухи пальцев.

Передний тормозной механизм

В свою очередь, задняя тормозная конструкция состоит из:

• ступицы;
• крепежа ступицы;
• тормозных колодок;
• пружин стяжения;
• пружин направления;
• колесного цилиндра;
• пальца рычага стояночного тормоза;
• разжимной планки;
• рычага ручного тормоза;
• защитного кожуха тормозного механизма.

Задний тормозной механизм

Как можно видеть, устройство задней тормозной конструкции несколько сложнее, чем устройство передней. Вызвано это тем, что она отвечает за работу не только основной тормозной системы, но и за работу ручного тормоза.

Последний состоит из таких элементов, как:

• рычага, оснащенного кнопкой фиксации;
• тросика;
• уравнителя;
• регулировочной гайки;
• контргайки;
• защитного чехла.

Тросик ручного тормоза является его самым слабым звеном и требует регулярной проверки. Если на его поверхности обнаружатся заломы, расслоения и другие повреждения, то следует сразу же выполнить замену.

Что же касается гидравлических тормозов, то наибольшему износу в них подвергаются тормозные колодки, степень истирания которых следует также периодически проверять.

Регулировка тормозной системы

Как уже было сказано, тормозная система ваз 2114 работает по гидравлическому принципу, что делает ее зависимой от герметичности соединений и давления рабочей жидкости. Даже небольшие повреждения в ее трубопроводах могут привести к утечкам и, как следствие — затрудненному торможению.

Не менее опасным явлением, чем потеря давления из-за протечки, является подсос воздуха внутрь гидравлической системы. Ввиду того, что газы, в отличие от жидкостей, имеют гораздо большую сжимаемость, даже небольшое количество воздуха выведет тормоза из строя и педаль при нажатии просто «провалится», не вызвав остановки автомобиля.

Если же гидравлическая система полностью герметична, но машина тормозит не так, как хочется ее владельцу, встает вопрос — как улучшить тормоза на ваз 2114?

Первое, что понадобится для настройки тормозов — это ровная площадка. Второе — номинальный набор ключей и шлицевая отвертка.

Сама операция выполняется в следующем порядке:

1. Загнать автомашину на ровную площадку, заглушить мотор и, нажав на заднюю часть, слегка покачать из стороны в сторону (это поможет привести подвеску в среднее положение).
2. Выкрутить передний регулировочный болт на регуляторе давления тормозной системы.
3. При помощи шлицевой отвертки установить небольшой зазор — около 2 мм — между пружиной и рычагом (для большего удобства на рычаге имеется специальный выступ).
4. Затянуть передний регулировочный болт.

После того, как тормоза настроены, следует выполнить их проверку при помощи помощника. Для этого на ровной прямой трассе следует разогнаться до 40 км/ч и затормозить.

Если авто быстро останавливается, его не уводит в сторону, а передние колеса блокируются чуть раньше задних — значит регулировка выполнена верно.

Если же первыми блокируются задние колеса, то настройку следует повторить, еще больше увеличив зазор, а если задние колеса сильно запаздывают, то зазор, напротив, следует уменьшить.

Выполнять проверку работы тормозной системы после ее регулировки следует на хорошо накаченных колесах с одинаковым давлением.

Заканчивая разговор об устройстве тормозов 14-й и принципе их работы, нужно сказать пару слов еще об одном важном моменте. При проезде через глубокие лужи или небольшой брод тормозные конструкции машины сильно намокают и ее остановка при нажатии на педаль происходит с большим трудом.

Для того, чтобы исправить эту ситуацию, следует тронуться с места, затормозить, опять тронуться, опять затормозить — и так несколько раз. Это поможет прогреть тормоза и вернуть их к нормальной работе.
