Схема электрики ваз 21099 карбюратор

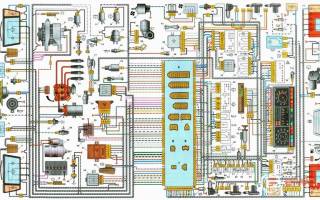

Схема ВАЗ-21083, ВАЗ-21093 и ВАЗ-21099 с панелью приборов 21083, с монтажным блоком 2114-3722010-60, выпуск — с 1998г

1 блок-фара; 2 – моторедуктор очистителя фары; 3 противо-туманная фара; 4 – звуковой сигнал; 5 – электродвигатель вентилятора системы охлаждения двигателя; 6 – выключатель подкапотной лампы; 7 – датчик включения электродвигателя вентилятора; 8 – наконечники проводов, подключаемые к датчику 7 в случае установки монтажного блока типа 17.3722; 9 – разъемы для подключения к датчикам износа колодок передних тормозов; 10 – датчик уровня омывающей жидкости; 11 -электромагнитный клапан включения омыва фар; 12 – электромагнитный клапан включения омыва заднего стекла (на ВАЗ-21099 не устанавливался); 13 – электромагнитный клапан включения омыва ветрового стекла; 14 – электродвигатель омывателя стекол; 15 – датчик уровня масла; 16 – генератор; 17-датчик контрольной лампы давления масла; 18-концевой выключатель карбюратора; 19-свечи зажигания; 20-электромагнитный клапан карбюратора; 21 – подкапотная лампа; 22 – датчик-распределитель зажигания; 23 – блок управления электромагнитным клапаном карбюратора; 24 – моторедуктор очистителя ветрового стекла; 25 – катушка зажигания; 26 – стартер; 27 – коммутатор; 28 – реле включения стартера; 29 – датчик указателя температуры охлаждающей жидкости; 30-датчик уровня тормозной жидкости; 31 – выключатель света заднего хода; 32 – аккумуляторная батарея; 33 – реле включения противотуманных фар; 34 – датчик уровня охлаждающей жидкости; 35 – монтажный блок; 36 – выключатель контрольной лампы стояночного тормоза; 37 – выключатель стоп-сигнала; 38 – блок управления блокировкой замков дверей; 39 – прикуриватель; 40 – лампа освещения вещевого ящика; 41 – электродвигатель вентилятора отопителя; 42 – дополнительный резистор электродвигателя отопителя; 43 – переключатель вентилятора отопителя; 44 – лампа подсветки рычагов отопителя; 45 – моторедукторы электростеклоподъемников передних дверей; 46 – моторедукторы блокировки замков передних дверей; 47 – моторедукторы блокировки замков задних дверей; 48 – выключатель очистителей фар; 49 – выключатель электростеклоподъемника правой передней двери; 50 – выключатель зажигания; 51 – выключатель электростеклоподъемника левой передней двери; 52 – реле зажигания; 53 – колодки для подключения к элементам обогрева передних сидений; 54 – выключатель обогрева правого переднего сиденья; 55 – выключатель обогрева левого переднего сиденья; 56 – реле включения обогрева передних сидений; 57 – предохранитель цепи обогрева передних сидений; 58 – выключатель освещения приборов;59 – подрулевой переключатель; 60 – контрольная лампа включения обогрева заднего стекла; 61 – выключатель обогрева заднего стекла; 62 – контрольная лампа включения противотуманных фар; 63 – выключатель противоту-манных фар; 64 – контрольная лампа включения заднего противотуманного света; 65 – выключатель заднего противотуманного света; 66 – боковой указатель поворота; 67 – выключатель плафона на стойке задней двери (на ВАЗ-21083 – не устанавливаются); 68 – выключатель плафона на стойке передней двери; 69 – плафон индивидуального освещения салона; 70 – плафон; 71 – выключатель наружного освещения; 72 – комбинация приборов; 73 – выключатель контрольной лампы воздушной заслонки карбюратора*; 74- выключатель аварийной сигнализации; 75 – контрольная лампа включения аварийной сигнализации; 76 – колодка для подключения к маршрутному компьютеру; 77 – задний фонарь; 78 – колодка для подключения к элементу обогрева заднего стекла; 79 – моторедуктор очистителя заднего стекла (на ВАЗ-21099 не устанавливается); 80 – колодки для подключения к дополнительному стоп-сигналу; 81 – фонари освещения номерного знака; 82 – датчик указателя уровня и резерва топливаПорядок условной нумерации штекеров в колодках: а – блок-фар, очистителей фар и заднего стекла; 6 – монтажного блока, комбинации приборов, выключателя зажигания, очистителя ветрового стекла и блока управления блокировкой замков дверей (у колодок с другим числом штекеров – порядок нумерации аналогичный); в – моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей; г – датчика-распределителя зажигания; д – коммутатора и блока управления электромагнитным клапаном карбюратора; е – задних фонарей (нумерация выводов по порядку сверху вниз); ж – плафона освещения салона; з – датчика уровня топлива. В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Вторые концы тонких черных проводов также сведены в точки, соединенные с массой. Вторые концы желтых проводов с голубой полоской сведены в точку, соединенную со штекером «4» колодки «Х1» монтажного блока. И вторые концы оранжевых проводов тоже сведены в точку, соединенную с оранжевым проводом с голубой полоской, идущим к штекеру «3» колодки «Х4» монтажного блока * Не устанавливается на автомобилях, оснащенных карбюратором с полуавтоматическим пусковым устройством.

Схема электрооборудования автомобиля

На автомобилях ВАЗ-2108, ВАЗ-2109 применяется однопроводная система электрооборудования с номинальным рабочим напряжением 12 В. Однако в зависимости от конкретных условий напряжение в системе электрооборудования может колебаться от 11 В до 14,5 В, и в этих пределах потребители должны сохранять свою работоспособность. С “массой” соединены отрицательные выводы источников питания (аккумуляторной батареи и генератора) и вторые выводы потребителей.

Включением и работой всех систем управляют соответствующие выключатели и реле. Напряжение питания к большинству потребителей подводится через выключатель зажигания. Исключение составляют те потребители, работа которых может потребоваться в любой момент, в том числе и на стоящем автомобиле с выключенным зажиганием. К таким потребителям относятся: аварийная сигнализация, звуковой сигнал, лампы стоп-сигнала в задних фонарях, штепсельная розетка 16 для переносной лампы, плафон освещения салона. Эти потребители подключены непосредственно к линии генератор — аккумуляторная батарея.

Для защиты от коротких замыканий на автомобиле имеется 16 плавких предохранителей, расположенных в монтажном блоке 37. Три предохранителя (4-й, 8-й и 12-й) рассчитаны на силу тока 16 А, а остальные на 8 А. Номера предохранителей и защищаемые ими цепи приведены в таблице:

* С 1986 г. лампы противотуманного света защищаются не предохранителем 15 монтажного блока, а отдельным предохранителем, расположенным в проводе около выключателя противотуманного света.

Часть цепей не защищена предохранителями. Как правило, это наиболее ответственные схемы, безотказная работа которых требуется во всех ситуациях. Например, не защищена предохранителями система зажигания двигателя, чтобы не вводить в нее элементы, снижающие надежность работы системы в эксплуатации. В цепи пуска также нет предохранителей, чтобы не снижать надежность пуска двигателя. Кроме того, не защищены предохранителями цепь заряда аккумуляторной батареи, цепь управления электромагнитным клапаном карбюратора, а также реле включения дальнего и ближнего света фар.

Для облегчения монтажа все провода объединены в жгуты. Провода в жгутах скреплены липкой лентой, а у части жгутов приварены к ленте из поливинилхлоридного пластика. Электрическое соединение передних жгутов проводов со жгутами проводов салона осуществляется через монтажный блок 37, расположенный в коробке воздухопритока с левой стороны автомобиля. Для удобства обслуживания в монтажном блоке помещены почти все плавкие предохранители и вспомогательные реле.

В монтажном блоке предусмотрены гнезда под реле (К7) стеклоподъемников и реле (К4) контроля исправности ламп системы освещения, которые на автомобилях ВАЗ-2108, ВАЗ-2109 не устанавливаются. Взаимен реле контроля исправности ламп устанавливаются контактные перемычки (показаны стрелками в гнезде К4).

На схеме показано подключение проводов системы стояночного света к подрулевому переключателю 55. Эта система применялась на автомобилях до 1988 г. С ее помощью можно было включить лампы габаритного света правого или левого бортов на стоящем автомобиле. С 1988 г. исключены провода этой системы, и контакты включения стояночного света в подрулевом переключателе не используются.

СХЕМА ВАЗ-21093

СХЕМА ВАЗ-21093

Отсоединение коммутатора зажигания и аккумулятора на работающем двигателе, приводит к выходу из строя регулятора напряжения и элементов электронного оборудования автомобиля. При проверке цепей электрооборудования запрещается замыкать на корпус провода, так как это может привести к выходу из строя элементов электрооборудования.

Запрещено соединять вывод «30» генератора с корпусом, так как это приведет к выходу из строя диодов выпрямительного блока генератора. Проверять генератор на автомобиле можно только вольтметром и амперметром. Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением необходимо на генераторе, снятом с автомобиля ваз 2108, ваз 2109, ваз 21099, при отсоединенных от выпрямительного блока выводах обмотки статора.

Схема электрооборудования ВАЗ-21093 и ваз 21099

1 – блок фара; 2 – электродвигатели очистителей фар; 3 – противотуманные фары; 4 – выключатель подкапотной лампы; 5 – звуковой сигнал; 6 – электродвигатель вентилятора системы охлаждения двигателя; 7 – датчик включения электродвигателя вентилятора; 8 – датчик износа колодок передних тормозов; 9 – генератор ваз 21099; 10 – электромагнитный клапан включения омыва фар; 11 – электромагнитный клапан включения омыва заднего стекла; 12 -электромагнитный клапан включения омыва ветрового стекла; 13 – электродвигатель омывателя стекол; 14 – датчик контрольной лампы давления масла; 15 – датчик уровня масла; 16 – датчик уровня омывающей жидкости; 17 – датчик расхода топлива; 18 – электромагнитный клапан карбюратора; 19 – концевой выключатель карбюратора; 20 – реле включения стартера; 21 – свечи зажигания; 22 – датчик-распределитель зажигания; 23 – датчик скорости автомобиля; 24 – блок управления электромагнитным клапаном карбюратора; 25 – колодка диагностики; 26 – катушка зажигания; 27 – выключатель света заднего хода; 28 – датчик указателя температуры охлаждающей жидкости; 29 – стартер; 30 – датчик 1-го цилиндра; 31 – коммутатор; 32 – аккумуляторная батарея; 33 – датчик уровня охлаждающей жидкости; 34 – реле включения противотуманных фар; 35 – датчик уровня тормозной жидкости; 36 – монтажный блок; 37 – штепсельная розетка для переносной лампы; 38 – блок управления блокировкой замков дверей; 39 – подкапотная лампа; 40 – электродвигатель очистителя ветрового стекла; 41 – лампа освещения вещевого ящика; 42 -электродвигатель вентилятора отопителя; 43 – дополнительный резистор электродвигателя отопителя; 44 – переключатель вентилятора отопителя; 45 – лампа подсветки рычагов отопителя; 46 – моторедукторы электростеклоподъемников передних дверей; 47 – моторедукторы блокировки замков передних дверей; 48 – моторедукторы блокировки замков задних дверей; 49 – выключатель зажигания; 50 – переключатель электростеклоподъемника правой двери; 51 – переключатель электростеклоподъемника левой двери; 52 – реле зажигания; 53 – подрулевой переключатель; 54 – маршрутный компьютер; 55 – прикуриватель; 56 – регулятор освещения приборов ваз 21099; 57 – выключатель контрольной лампы стояночного тормоза; 58 – выключатель стоп-сигнала; 59 – контрольная лампа включения обогрева заднего стекла; 60 – выключатель обогрева заднего стекла; 61 – выключатель противотуманных фар; 62 – контрольная лампа включения противотуманных фар; 63 – контрольная лампа включения заднего противотуманного света; 64 – выключатель заднего противотуманного света; 65 -боковые указатели поворота; 66 – выключатели плафона на стойках дверей; 67 – предохранитель цепи противотуманного света; 68 – выключатель наружного освещения; 69 – панель приборов ваз 21099; 70 – выключатель контрольной лампы воздушной заслонки карбюратора; 71 – выключатель аварийной сигнализации; 72 – плафон; 73 – разъем для подключения к плафону индивидуального освещения; 74 – задние фонари; 75 – фонари освещения номерного знака; 76 -электродвигатель очистителя заднего стекла; 77 – элемент обогрева заднего стекла; 78 – датчик указателя уровня и резерва топлива.

По всем вопросам о ремонте обращайтесь на ФОРУМ

Схема электрооборудования авто ВАЗ-21099

Схема электрооборудования авто ВАЗ-21099

1 – блок фара
2 – электродвигатели очистителей фар ваз 21099
3 – противотуманные фары
4 – выключатель подкапотной лампы
5 – звуковой сигнал
6 – электродвигатель вентилятора системы охлаждения двигателя
7 – датчик включения электродвигателя вентилятора
8 – датчик износа колодок передних тормозов
9 – генератор ваз 21099
10 – электромагнитный клапан включения омыва фар ваз 21099
11 – электромагнитный клапан включения омыва заднего стекла
12 – электромагнитный клапан включения омыва ветрового стекла ваз 21099
13 – электродвигатель омывателя стекол
14 – датчик контрольной лампы давления масла
15 – датчик уровня масла
16 – датчик уровня омывающей жидкости
17 – датчик расхода топлива ваз 21099
18 – электромагнитный клапан карбюратора ваз 21099
19 – концевой выключатель карбюратора
20 – реле включения стартера ваз 21099
21 – свечи зажигания ваз 21099
22 – датчик-распределитель зажигания
23 – датчик скорости автомобиля
24 – блок управления электромагнитным клапаном карбюратора ваз 21099
25 – колодка диагностики
26 – катушка зажигания ваз 21099
27 – выключатель света заднего хода
28 – датчик указателя температуры охлаждающей жидкости
29 – стартер ваз 21099
30 – датчик верхней мертвой точки 1-го цилиндра
31 – коммутатор ваз 21099
32 – аккумуляторная батарея
33 – датчик уровня охлаждающей жидкости
34 – реле включения противотуманных фар
35 – датчик уровня тормозной жидкости
36 – монтажный блок ваз 21099
37 – штепсельная розетка для переносной лампы
38 – блок управления блокировкой замков дверей
39 – подкапотная лампа
40 – электродвигатель очистителя ветрового стекла
41 – лампа освещения вещевого ящика
42 – электродвигатель вентилятора отопителя
43 – дополнительный резистор электродвигателя отопителя
44 – переключатель вентилятора отопителя
45 – лампа подсветки рычагов отопителя
46 – моторедукторы электростеклоподъемников передних дверей
47 – моторедукторы блокировки замков передних дверей
48 – моторедукторы блокировки замков задних дверей
49 – выключатель зажигания ваз 21099
50 – переключатель электростеклоподъемника правой двери
51 – переключатель электростеклоподъемника левой двери
52 – реле зажигания
53 – подрулевой переключатель
54 – маршрутный компьютер ваз 21099
55 – прикуриватель
56 – регулятор освещения приборов ваз 21099
57 – выключатель контрольной лампы стояночного тормоза
58 – выключатель стоп-сигнала
59 – контрольная лампа включения обогрева заднего стекла
60 – выключатель обогрева заднего стекла
61 – выключатель противотуманных фар
62 – контрольная лампа включения противотуманных фар
63 – контрольная лампа включения заднего противотуманного света
64 – выключатель заднего противотуманного света
65 – боковые указатели поворота
66 – выключатели плафона на стойках дверей (на ваз-21093 и ваз-21099)
67 – предохранитель цепи противотуманного света
68 – выключатель наружного освещения
69 – панель приборов ваз 21099
70 – выключатель контрольной лампы воздушной заслонки карбюратора
71 – выключатель аварийной сигнализации
72 – плафон
73 – разъем для подключения к плафону индивидуального освещения
74 – задние фонари
75 – фонари освещения номерного знака
76 – электродвигатель очистителя заднего стекла
77 – элемент обогрева заднего стекла
78 – датчик указателя уровня и резерва топлива

Второй вариант электросхемы автомобиля ВАЗ-21099

1 – блок-фара;
2 – моторедуктор очистителя фары;
3 – противотуманная фара;
4 – звуковой сигнал;
5 – электродвигатель вентилятора системы охлаждения двигателя;
6 – выключатель подкапотной лампы;
7 – датчик включения электродвигателя вентилятора;
8 – наконечники проводов, подключаемые к датчику 7 в случае установки монтажного блока типа 17.3722;
9 – разъемы для подключения к датчикам износа колодок передних тормозов;
10 – датчик уровня омывающей жидкости;
11 – электромагнитный клапан включения омыва фар;
12 – электромагнитный клапан включения омыва заднего стекла на ВАЗ-21099 не устанавливался;
13 – электромагнитный клапан включения омыва ветрового стекла;
14 – электродвигатель омывателя стекол;
15 – датчик уровня масла;
16 – генератор;
17 – датчик контрольной лампы давления масла;
18 – концевой выключатель карбюратора;
19 – свечи зажигания;
20 – электромагнитный клапан карбюратора;
21 – подкапотная лампа;
22 – датчик-распределитель зажигания;
23 – блок управления электромагнитным клапаном карбюратора;
24 – моторедуктор очистителя ветрового стекла;
25 – катушка зажигания;
26 – стартер;
27 – коммутатор;
28 – реле включения стартера;
29 – датчик указателя температуры охлаждающей жидкости;
30 – датчик уровня тормозной жидкости;
31 – выключатель света заднего хода;
32 – аккумуляторная батарея;
33 – реле включения противотуманных фар;
34 – датчик уровня охлаждающей жидкости;
35 – монтажный блок;
36 – выключатель контрольной лампы стояночного тормоза;
37 – выключатель стоп-сигнала;
38 – блок управления блокировкой замков дверей;
39 – прикуриватель;
40 – лампа освещения вещевого ящика;
41 – электродвигатель вентилятора отопителя;
42 – дополнительный резистор электродвигателя отопителя;
43 – переключатель вентилятора отопителя;
44 – лампа подсветки рычагов отопителя;
45 – моторедукторы электростеклоподъемников передних дверей;
46 – моторедукторы блокировки замков передних дверей;
47 – моторедукторы блокировки замков задних дверей;
48 – выключатель очистителей фар;
49 – выключатель электростеклоподъемника правой передней двери;
50 – выключатель зажигания;
51 – выключатель электростеклоподъемника левой передней двери;
52 – реле зажигания;
53 – колодки для подключения к элементам обогрева передних сидений;
54 – выключатель обогрева правого переднего сиденья;
55 – выключатель обогрева левого переднего сиденья;
56 – реле включения обогрева передних сидений;
57 – предохранитель цепи обогрева передних сидений;
58 – выключатель освещения приборов;
59 – подрулевой переключатель;
60 – контрольная лампа включения обогрева заднего стекла;
61 – выключатель обогрева заднего стекла;
62 – контрольная лампа включения противотуманных фар;
63 – выключатель противотуманных фар;
64 – контрольная лампа включения заднего противотуманного света;
65 – выключатель заднего противотуманного света;
66 – боковой указатель поворота;
67 – выключатель плафона на стойке задней двери;
68 – выключатель плафона на стойке передней двери;
69 – плафон индивидуального освещения салона;
70 – плафон;
71 – выключатель наружного освещения;
72 – комбинация приборов;
73 – выключатель контрольной лампы воздушной заслонки карбюратора*;
74 – выключатель аварийной сигнализации;
75 – контрольная лампа включения аварийной сигнализации;
76 – колодка для подключения к маршрутному компьютеру;
77 – задний фонарь;
78 – колодка для подключения к элементу обогрева заднего стекла;
79 – моторедуктор очистителя заднего стекла;
80 – колодки для подключения к дополнительному стоп-сигналу;
81 – фонари освещения номерного знака;
82 – датчик указателя уровня и резерва топлива.
