Как Поменять Внутренний Шрус На Ваз 2109

ШРУС — стык равных углов скорости. Это нагруженный, очень важный элемент шасси для привода переднего колеса ВАЗ 2109. При идеальных критериях эффективности срок службы элемента рассчитан на длительный срок службы, который фактически равен сроку службы самого автомобиля.

На самом деле ресурс ШРУСа намного меньше из-за эксплуатационных критериев, низкого качества дороги, практики управления и других факторов.

В общем использовании ШРУС обычно называют «гранатой», оправданной внешним контуромэлемент этого взрывного устройства.

Вот что вам нужно знать о неисправностях гранаты:

По мере того, как вы приступаете к ремонту, вам необходимо точно узнать, как устроена сборка.

Пара приводов на ВАЗ 2109 оснащена в общей сложности 4 разъемами CV.

Характеристики

Их 4,5. Передайте крутящий момент на вал от коробки передач

Есть также два из них. Они установлены на концах осей валов и передают крутящий момент конкретно на колеса

Такое расположение гранат обеспечивает возможность вращения колес при прохождении поворотов и постоянную работу системы подвески. Другими словами, внешние шарнирные соединения регулируют крутящий момент при прохождении поворотов, в то время как внутренние шарнирные соединения обеспечивают вертикальное движение колес. Это удары по насыпям, ямам, склонам и прочее.

В случае проблем с гранатами вы должны найти, какие из них имеют специально разработанные проблемы. Далее мы рассмотрим, как сменить накопитель, как его снять. Мы также рекомендуем рассмотреть видео элементы управления для ремонта.

Порядок изменения внутреннего и внешнего шарниров постоянной скорости отличается друг от друга, поэтому его следует учитывать отдельно.

Резиновые пыльники являются уязвимым элементом в производстве гранат. Часто замена багажника, промывка гранаты бензином и укладка последнего масла могут решить проблему. Если износ шарнирного соединения незначителен, такие меры являются вариациями для замены фактического ремонта.

Замена стойки гранаты и сальника ВАЗ 21099

Если вы обнаружите это поздно, вам придется полностью сменить шов CV.

1. Включите стояночный тормоз, установите противовес на колеса.
2. Снимите гайку ступицы с помощью ручки и головки головки. Осторожно удалите необходимые элементы с гайки для бороды. Так что для вас будет хорошо держать нитку на гранате. Сама гайка должна быть заменена новой гайкой во время повторной сборки.
3. Главное здесь — открутить гайку, опуская колеса на землю. В противном случае вы рискуете сломать дифференциал и другие компоненты коробки.
4. Прежде чем откручивать колесные гайки, поднимите автомобиль за домкрат. Снимите колесо.
5. Вылейте масло из коробки. Это делается на 30 лет, как вы считаете нужным.
6. Освободите рулевое колесо от шарового шарнира ниже. Steam выкручивается для этой цели. крепежные болты.
7. Поскольку вы уже сняли гайку ступицы и выкрутили шарик из кулака, продолжайте тянуть крышку гранаты. Просто вытащить тебя туда водить себя тормоз с откидной стойкой. Ее движение твердое. Вам просто нужно помнить, чтобы вращать рулевое колесо в соответствии с полной программой, чтобы наконечник управления был самым длинным.
8. Накройте внутреннюю гранату креплением, чтобы снять диск.
9. Сняв ШРУС, посмотрите на состояние салона на КПП. Если обнаружены следы провисания, обязательно смените тему.

Внутренний привод (ШРУС) рассчитан на работу с наименьшими углами, его пыльник наименее подвержен сильным ударам. Поэтому они меняют внутреннюю гранату довольно периодически.

Наружный лимон изнашивается активнее, поэтому сдвиги происходят чаще.

Не снимайте два редуктора сразу. В противном случае это переключит передачи. Удалить один за другим или прикрепить специальные вставки к суставу.

Замена внешних и внутренних шаровых опор привода на ВАЗ 2110, 2112, Калина, Гранта, Приоры, 2109, 2114

1. Если у вас большой опыт решения таких проблем, вы можете выбить внешнюю гранату прямо под машиной. Это экономит время, энергию. К сожалению, такая задача требует особого внимания и осторожности в действии.
2. Обеспечить недвижимость другими словами с ограниченным движением оси вала. Невыполнение этого требования приведет к смещению оси вала при попадании молотка в гранатомет. По этой причине внутреннее соединение CV просто выйдет из контакта, будет разделено на части внутри чехла. Поэтому вам придется полностью разобрать сайт, это очень сложная задача.
3. Конечно, держите ось вала руками, но более эффективным инструментом является рукоятка, газовый ключ. Лучше получить партнерскую поддержку. Это сбалансированный вариант.
4. Возьмите довольно тяжелый молоток с длинной ручкой.
5. Разрежьте, если повреждены, открутите или удалите пыль, чтобы она не мешала удару
6. Удар должен быть острым, со всем этим осторожным. С огромным размахом стук в элемент не имеет смысла.

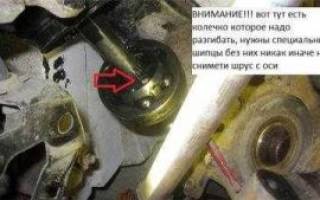

7. Из-за последовательных ударов сопротивление удерживающего кольца должно ослабнуть, что позволит снять наружную гранату с вала оси.
8. Тщательно обработайте место посадки бензином, обрежьте его тканью и добавьте немного последнего масла в шарнир.
9. Новый ствол надевается на полуоси, и устанавливается новый шарнир.

Некоторые используют обычные сантехнические зажимы, чтобы закрепить пилу на оси и корпусе последней гранаты. Практика владельцев ВАЗ 2109 показывает, что они более удобны и эффективны, чем стандартные крепления, предоставляемые заводом.

Смена МОСТОВ — непростая задача, но этот шаг нельзя назвать невероятно сложным мифом. Главное — использовать качественные новые гранаты, чтобы забыть о них в ближайшие 10000 километров. И они не напомнили себе.

ВАЗ 2109: Замена наружного и внутреннего ШРУСа

Автомобиль ВАЗ 2109, в отличии от своих предшественников, имеет передний привод. В его конструкции, для передачи крутящего момента от коробки передач к колесам, вместо редуктора заднего моста, служит, так называемый ШРУС (по-простонародному «Граната»). Поскольку данный механизм постоянно находится в движении, его комплектующие быстро нагреваются. Поэтому, для отвода температуры в «гранате», используют специальную смазку. А для того, чтоб пыль не попадала на деталь, и смазка быстро не засорялась, используют специальные пыльники – кожухи, защищающие «гранату» от загрязнения.

По конструкции, в автомобиле выделяют два шруса и два пыльника – внешние и внутренние. Внешние устанавливаются на ступицу, а внутренние — в механизм коробки передач. Вообще, данная деталь рассчитана на довольно длительную эксплуатацию, но, как и все детали и механизмы автомобиля, может потребовать ремонта или замены. Как произвести замену своими руками, читайте далее.

Симптомы и причины поломки

Для того, чтоб без диагностики определить – сломана «граната», или нет, достаточно просто прислушаться к автомобилю. Если в процессе езды, особенно на поворотах, из переднего колеса слышен характерный шум или стук, значит Вашей «гранате» необходима замена. И провести ее нужно как можно скорее, иначе последствия могут быть катастрофические.

Для того, чтоб удостоверится в правильности «диагноза», можете проверить люфт на валу привода. Попробуйте его немного раскачать рукой, и люфт будет сразу заметен. С проверкой пыльника, всю обстоит гораздо проще. Выверните переднее колесо в любую сторону, до упора, и осмотреть его на наличие трещин или потеков. Если они есть, то оба пыльника необходимо заменить.

Внутренний

Замена внутреннего шруса ВАЗ 2109 проводится при наличии следующих деталей и инструментов:

Первым делом, снимите полностью привод с автомобиля, и закрепите его в тисках. Для снятия пыльника, вам будет необходимо демонтировать хомуты шруса. После того, как данная процедура будет сделана, можно приступать к снятию самой детали. С помощью молотка, нанесите несколько крепких ударов по детали, для того, чтоб она вышла из крепления. На конце данной детали, находится пластиковый наконечник. Его необходимо аккуратно снять, для последующей установки на новую «гранату».

Перед тем, как произвести замену, все крепления, и сам шрус, нужно смазать специальной смазкой. Далее, аккуратно надеть новую деталь обратно на привод. Для этого, используйте молоток и деревянный брус, чтоб не повредить деталь.

Далее, следует установка пыльника. Его нужно установить на расстоянии, примерно 20 мм от «гранаты». После установки, закрепить хомутиками.

Внешний

Замена наружного шруса ВАЗ 2109, производится, в основном, не снимая привод. Для этого, передние колеса нужно поднять домкратом, и установить переднюю часть автомобиля на специальные опоры. Колеса должны находится в подвешенном состоянии, чтоб привод мог свободно вращаться.

Далее, открутите винты крепления колеса, и снимите его, а рулевое колесо поверните до упора в любую сторону. Отсоедините поворотную цапфу от шлицевого конца «гранаты». Открутите гайки крепления пыльника, и снимите его. Аккуратно выбейте внутренний шрус с коробки передач, и следом за ним, внешний. Привод должен оставаться на месте и быть зафиксированным.

Теперь, шрус можно заменить, или сделать профилактику, помыв его бензином. Если на нем видны повреждения, то замена просто необходима. На время замены внутренней гранаты, в отверстие коробки передач вставьте временную заглушку, но не закрепляйте ее. После того, как замена будет завершена, выньте внутреннюю «гранату», и установите на свое место внешнюю. Соберите полностью, и вставьте шрус обратно.

После того, как всё будет на своих местах, ставьте колесо обратно, и перед началом движения проверьте работу рулевого колеса. Если руль крутится нормально, до упора, и не сопровождается хрустом, то Вы все сделали правильно.

Как заменить ШРУС на ВАЗ-2109

Любой опытный автомобильный мастер готов сказать, что замена ШРУСа ВАЗ-2109 может потребоваться, исходя из большого количества причин.

ШРУС – шарнир равных угловых скоростей. Необходимость замены требует незамедлительных действий при малейших подозрениях, Потому как от целостности этого узла зависит безопасность пассажиров.

Определяем неисправность

В первую очередь во время движения возможны посторонние шумы спереди. Сначала необходимо удостовериться, что пыльники ШРУСа не порвались, и на поверхности отсутствуют трещины или замасленные следы. Чтобы проверить, достаточно вывернуть руль до упора и провести визуальный осмотр за колесом.

Нашли повреждения? Незамедлительно меняйте пыльник, чтобы в механизм ШРУСа впоследствии не попадали камни, мелкие частички, а также вода. В ином случае шарнир достаточно быстро придет в негодность.

Определить необходимость замены самого шарнира можно достаточно легко – во время поворотных маневров водитель замечает характерные стуки. Подтвердить этот факт поможет наличие люфтов во время раскачивания вала привода.

Перед началом работ

Первым делом поставьте автомобиль на ручник, под задние колеса подложите противооткатные бруски. Пока автомобиль не поднят, отверните гайку ступицы с предварительным демонтажем защищающего колпака. Имейте в виду, что этот узел достаточно крепко затянут, и чтобы его открутить, придется приложить немало усилий. Уже на этом шаге можно немного ослабить болты колес.

Собственно, замена ШРУСа

Сейчас в пошаговой схеме мы рассмотрим весь процесс работ:

1. Поднимите перед машины и поставьте кузов на опоры. Болты откручиваются и снимаются колеса, а также вынимается шайба упора гайки ступицы.
2. Подходит этап разбора рулевого наконечника. С нижней части поворотного кулака снимаются болты, руль поворачивается в сторону, где меняется деталь до упора.
3. Теперь нужно вытянуть шпицевой конец наружного ШРУСа с ВАЗ-2109, только после того, как уже оттянута стойка и поворотный кулак. Далее выдавите внутренний ШРУС, который прикреплен в КПП. Для этого лучше применить монтировку.

Важно отметить, что если работы выполняются на всех ШРУСах, после снятия одного привода поставьте в коробку фиксатор. В качестве приспособления может выступить старый внутренний ШРУС. Это делается для того, чтобы не было смещения шестерней. В ином случае поставить новую деталь не получится на свое место.

1. Проверьте наличие следов масла в области КПП – если таковые имеются, тогда потребуется замена сальников ШРУСов.
2. Зажмите приводной вал тисками, демонтируйте хомуты с шарниров и снимите пыльники, если они еще целые. Порванные чехлы просто обрезаются ножом.
3. Возьмите молоток и выколотку. Сбейте шарниры с вала, прикладывая все усилия к шарнирной обойме. Те же действия выполняются и для внешнего ШРУСа.
4. После демонтажа заменяемой детали установка нового шарнира производится в обратном порядке.

В случае если нужно поменять только пыльники, не забывайте промывать шарнир (для этого подойдет бензин). Таким образом вы избавитесь от загрязнений и старой смазки. Новую защиту нужно одевать на вал, при этом помните, что длина левого и правого отличается. Важно поставить пыльники по назначению. Во время замены защиты целесообразно заменить смазку в шарнире, а также проверить, что ее там вполне достаточно.

Рекомендации от профессионалов по ремонту ШРУСов

В данном подразделе предлагаем вам ознакомиться с практическими советами от профессиональных мастеров:

• если необходимо менять шарнир, выполняйте полную замену. Исключением может быть только переустановка пыльников и других мелких деталей из данной категории. Кроме смазывающих материалов в ШРУСе, нужно менять все хомуты и с некой долей перфекционизма следить за чистотой во время сборки;
• для установки ШРУСа на место отлично подойдет молоток и подставка из дерева. Аккуратно выполняйте работы по монтажу – движения должны быть плавными и не сильными. Иными словами, подставляете деревянную приставку к детали и стучите, пока все не станет на положенные места. Если не использовать «прокладку», высока вероятность повреждения детали, которая придет в негодность;
• как только ШРУС поставлен, монтируйте пыльник. Сначала клещами зажмите хомут на валу. Выровняйте давление в детали – при помощи отвертки зацепите кромку пыльника и отверните ее. Теперь зажмите хомут снаружи. Заглушка из пластика ставится в конце вала.

Все остальные действия выполняются в обратном порядке, как при разборке.

В итоге выполнение работ по ремонту, когда необходима замена ШРУСа ВАЗ 2109 может показаться трудоемкой. Если вы обладаете достаточным запасом свободного времени, пробуйте разобраться самостоятельно. В ином случае лучше обратиться к профессиональным мастерам. На любом СТО вам сделают замену ШРУСа или пыльника за короткий промежуток времени, потому как это достаточно распространенная проблема на любом автомобиле.

Замена шруса ВАЗ-2109: порядок действий

Переднеприводные автомобили имеют в своей конструкции такие элементы, как шарниры равных угловых скоростей, а если сокращенно – ШРУСы. На ВАЗ-2109 замена этих элементов производится довольно просто, но потребуется наличие небольшого опыта и специального инструмента. Без этого выполнить ремонт вряд ли получится. Также желательно заранее приобрести новые элементы – в зависимости от того, какие финансовые возможности у вас, можно купить приводы в сборе или же отдельно ШРУСы (их еще называют гранатами за внешнее сходство с этим оружием).

Признаки неисправностей ШРУСов

Чаще всего производится замена наружного ШРУСа ВАЗ-2109, так как у него ресурс примерно втрое меньше, нежели внутреннего. Но алгоритм проведения ремонта в целом похож.

Даже для установки новых пыльников потребуется полностью демонтировать привод – так намного удобнее работать. Чтобы определить поломки гранат, нужно сделать такие манипуляции:

1. Вывернуть руль влево до упора.
2. Тронуться с места и прислушаться, есть ли посторонние звуки.
3. Вывернуть руль вправо до упора, после чего опять тронуться с места и прислушаться к звукам.

Если появится характерный хруст, нужно менять гранату. Ремонтировать ее бесполезно – восстановлению эти элементы не подлежат. Если неисправны оба ШРУСа – внутренний и внешний, то проще окажется установить новый привод в сборе. По крайней мере, не будет проблем со сбиванием старых гранат.

Диагностика привода

Но хруст может появиться и при разрушении других элементов подвески – шаровых, наконечников тяг, подшипников. Поэтому прежде чем производить замену ШРУСа на ВАЗ-2109 своими руками, сделайте полную диагностику подвески и ходовой части. Вполне возможно, что потребуется ремонтировать не только гранаты. В целом диагностика выглядит следующим образом:

1. Устанавливаете автомобиль на смотровой яме, эстакаде, подъемнике. Надежно его нужно зафиксировать, чтобы он не скатился.
2. При помощи монтажной лопатки проверьте люфт привода – если он большой, при движении слышно, как стучат шарики, потребуется менять элемент.
3. Заодно проверьте состояние шаровой опоры – надежность у них не очень высокая, а дороги оставляют желать лучшего.
4. Осмотрите визуально состояние пыльников на всех гранатах – именно от них зависит то, как долго прослужат приводы.

Если нет признаков поломок гранаты, но имеются небольшие порезы пыльника, можно осуществить разборку и промывку элемента. Также в обязательном порядке осуществляете замену пыльника ШРУСа и смазки. При необходимости устанавливаете новые хомуты.

Инструмент для ремонта

Чтобы самостоятельно снять ШРУСы на девятке или любом другом автомобиле, нужно иметь под рукой следующий инструмент:

1. Накидной ключ на «30» или головку с крепким воротком.
2. Молоток и зубило.
3. Баллонный ключ.
4. Набор ключей накидных и головок.
5. Проникающая смазка типа WD-40.
6. Емкость не менее 5 литров.
7. Маркер или металлическая чертилка.
8. Домкрат, опора и противооткатные башмаки.

Также может потребоваться болгарка, дрель, сверла, и прочие атрибуты. Работа может осложниться, если приводы никогда не снимались – резьбовые соединения загрязняются, что усложняет разборку.

Подготовительные работы

Перед тем как осуществить замену пыльника ШРУСа или самой гранаты, нужно выполнить несколько подготовительных действий. Без этого снятие невозможно. Обратите внимание на то, что нельзя вынимать одновременно оба внутренних шарнира – это приведет к разрушению механизма дифференциала.

Если конические шестерни упадут, то придется демонтировать коробку передач и полностью ее разбирать. Подготовка включает в себя следующие этапы:

1. Полный или частичный слив масла из коробки передач. При снятии внутренних ШРУСов выльется масло, чтобы этого не произошло, необходимо слить хотя бы 2/3 от суммарного объема.
2. Расконтривание гайки крепления ступицы переднего колеса (или обеих, если нужно ремонтировать два привода).
3. Ослабление затяжки ступичной гайки и болтов на колесе. Ступичную необходимо выкручивать с помощью ключа на «30» с большим рычагом.
4. Снятие колеса после установки ремонтируемой стороны на домкрате и опоре.

Выполнив подготовительные работы, можно приступать к непосредственно замене ШРУСа ВАЗ-2109.

Как демонтировать привод

Для того чтобы снять в сборе привод, нужно выполнить такие действия:

1. Полностью выкрутить гайку на внешнем шарнире, чтобы освободить ступицу.
2. Выкрутить гайки с болтов, которыми крепится стойка к поворотному кулаку ступицы. Это позволит двигать ступицу, чтобы освободить шарнир. Но намного эффективнее окажется выкручивать не гайки на стойке, а отсоединить шаровую опору.
3. Если выкручивали шаровую, то нужно извлечь палец наконечника рулевой тяги из отверстия в кулаке стойки. Делается это при помощи специального съемника.
4. Теперь нужно вытянуть внешний шарнир из отверстия в ступице. Каким способом это сделать – смотрите по ситуации. Можно использовать тонкую выколотку, но без фанатизма, чтобы не повредить механизмы. Нельзя также наносить удары молотком по оси ШРУСа – это приведет к тому, что края расплющатся и не получится снять элемент.
5. После того как вытянете внешний шарнир, можно приступать к внутреннему – для его извлечения из отверстия в коробке передач достаточно нанести несколько легких ударов небольшим зубилом. Можно использовать и монтажную лопатку.

Вот и все, теперь привод полностью снят, нужно узнать и о том, как снять ШРУС на ВАЗ-2109.

Замена ШРУСов

Самое главное теперь – сбить старый шарнир (или оба, если меняете и внутренний). Для этого потребуется сам привод крепко зажать в тисках, чтобы демонтируемый шарнир был направлен вниз. Наносите резкие и сильные удары молотком, чтобы сбить шарнир. Если осуществляется только замена пыльников, старайтесь все работы проводить аккуратно, чтобы не повредить элементы.

Но если при замене ШРУСа ВАЗ-2109 возникли неприятности и старый шарнир не хочет сбиваться, потребуется пойти на крайние меры. При помощи болгарки необходимо разрезать внешнюю обойму, чтобы освободить всю внутреннюю часть. После этого вы получите доступ к стопорному кольцу на приводе, сняв которое можно полностью разобрать элемент.

Установка новых шарниров производится в обратном порядке. Сначала ставите пыльники, затем стопорное колечко и надеваете гранату. Аккуратно ударяете по ней через деревянную проставку, чтобы она зафиксировалась на кольце. Монтаж привода производится без каких-либо особенностей.
