Генератор на любом транспортном средстве, в том числе автомобиле Лада Приора, предназначен для питания электрооборудования во время движения. От работоспособности этого узла зависит многое, а его поломка приведет к тому, что оборудование не сможет работать корректно. Подробнее о конструкции, неисправностях, а также установке механизма узнайте из этой статьи.
Какой генератор лучше поставить?
Вне зависимости от того, какой генератор на Приоре стоит, владельцы этих авто часто производят замену узла в связи с тем, что не все устройства позволяют подключать к бортовой сети различное оборудование. Какой производитель хороший и какое устройство лучше поставить на Лада Приора?
Поставить можно генераторы таких брендов:
- БАТЭ 90 ампер;
- КЗАТЭ 115а;
- БОШ 120 ампер;
- устройства производства ВАЗ на 120 или 115а.

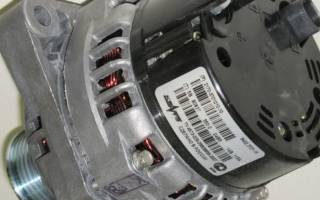

Генераторный узел для Приоры
В принципе, в продаже можно найти и другие модели генераторных устройств для отечественных авто. При покупке главное — проверить целостность узла, чтобы на корпусе не было следов повреждений. С тавить лучше большой мощности, чтобы был запас мощности, тем самым устройство прослужит дольше . Кроме того, следует учитывать, что менее мощные генераторы ставить не рекомендуется, особенно, если к бортовой сети авто подключается множество устройств.
Возможные неисправности и способы их устранения
В работе генераторных устройств Лада Приора время от времени могут происходить сбои.
По каким причинам генератор от Приоры может работать неправильно:
- На схеме предохранителей выгорел элементы F12. При этом устройства на приборной панели перестанут работать, а при включении зажигания лампа не будет гореть. Проблему решит замена детали.
- В электроцепи питания приборных устройств произошел обрыв, симптомы будут аналогичные описанным выше. Для устранения проблемы необходимо произвести проверку соединений, а также контактов от оранжевого проводка.
- Отказывается функционировать замок зажигания. Вне зависимости от того, какой может стоять замок, его нужно поменять.
- Закисание либо износ щеток механизма, окисление контактных колец. Признаки неисправности будут такими же. Для решения проблемы необходимо поменять регулятор напряжения на Лада Приора, а также очистить контакты. Многие приороводы сегодня используют трехуровневый регулятор напряжения — три уровня позволяют всегда контролировать уровень напряжения в сети.
- Произошел обрыв выводов обмотки возбуждения. Проблему позволит решить только замена ротора узла.
- Если ремешок привода проскакивает, об этом сообщит лампа разряда АКБ — решить неисправность позволит регулировка натяжения.
- Еще одной причиной, по которой генератор Приора Люкс может быть неисправным, является повреждение вентилей выпрямительного устройства. Непосредственно сам блок придется заменить.
- Лампа разрядки АКБ может проявляться при повреждении диодных элементов питания обмотки возбуждения. В этом случае выпрямительный блок также придется менять.
- Короткое замыкание или обрыв может произойти в обмотке статора — необходимо будет произвести ремонт последнего или установить вместо него новый. Также статор нужно менять в случае межвиткового замыкания либо замыкания на массу.
- Подшипниковые элементы износились — об этом автовладельцу сообщат сторонние звуки при работе генераторного узла. На видео ниже вы можете ознакомиться с процедурой ремонта механизма в домашних условиях (автор видео — Ремонт и Тюнинг).
Инструкция по снятию и установке
Как показывает практика, основной причиной, по которым узел выходит из строя, является подключение различных электронных девайсов в бортовую сеть авто. Много потребителей энергии нуждаются в высоком напряжении генератора. Поэтому при покупке узла необходимо учитывать, сколько устройств будет подключаться к нему. Если взять механизм на 115а или 120а, это будет самый разумный выбор для автомобилей, «напичканных» электроникой.
Подробнее о демонтаже и установке узнайте далее:
- Для выполнения работ вам понадобится ключ на 13. В первую очередь необходимо отключить аккумулятор.
- В соответствии с инструкцией по эксплуатации, произведите демонтаж ремешка привода механизма. После этого можно отключить колодку с проводкой от разъема D+ на устройстве.
- Затем вам необходимо будет отодвинуть резиновый чехол и открутить гайку. Сделав это, можно отсоединить проводку от контактной шпильки.
- После этих действий выкрутите гайку винта нижнего фиксатора узла к специальному кронштейну. Саму гайку можно демонтировать с дистанционной втулкой.
- Далее, извлеките винт фиксатора. После этого гайку фиксации узла к верхнему креплению можно полностью выкрутить.Регулировочный винт также нужно полностью выкрутить, после этого демонтируйте натяжную планку.
- Выполнив все эти действия, можно демонтировать механизм с машины. Производится ремонт узла с заменой всех необходимых элементов. После того, как ремонт будет произведен, генератор можно поставить на место, процедура установки выглядит идентично демонтажу, только все действия повторяются в обратном порядке. После монтажа необходимо произвести регулировку натяжения ремешка. Если ремень будет не отрегулирован, это может стать причиной неправильной работы механизма. После всех завершающих ремонтную процедуру действий гайку фиксации натяжной планки необходимо закрутить с соблюдением момента 20 Нм.
Видео «Как своими руками отремонтировать генератор Приоры?»
Подробная информация и рекомендации касательно снятия ремонта генераторного узла от автомобиля Лада Приора приведены на видео ниже (автор ролика — канал Своими руками).
Разборка и сборка генератора
Разборка и сборка генератора Лада Приора (ВАЗ-2170)
Разбираем генератор 5102.3771 для проверки и замены регулятора напряжения, выпрямительного блока, ротора, статора и подшипников.
Проверка генератора показана в разделе «Диагностика неисправностей».
Замену регулятора напряжения можно выполнить на автомобиле, не демонтируя генератор. Для наглядности замену регулятора напряжения показываем на снятом генераторе.
Головкой «на 8» отворачиваем гайку…
…и снимаем клемму с вывода «D+» генератора.
Головкой «на 8» отворачиваем три гайки крепления кожуха.
Снимаем кожух генератора.
Шлицевой отверткой отворачиваем винт крепления вывода регулятора напряжения.
Головкой «на 8» отворачиваем две гайки крепления регулятора напряжения.
Снимаем регулятор напряжения.
Снимаем прокладку. Для разборки генератора…
…снимаем три шайбы со шпилек крепления кожуха.
Маркером помечаем взаимное положение крышек генератора.
Головкой «на 7» отворачиваем четыре болта, стягивающих крышки.
Снимаем заднюю крышку со статором в сборе. Если статор не выходит из передней крышки, поддеваем его отверткой с разных сторон относительно передней крышки.
Надеваем на гайку крепления шкива высокую головку «на 24» и через ее отверстие вставляем шестигранник «на 8» в отверстие вала ротора. Отворачиваем гайку крепления шкива, зажав инструментальную головку трубным ключом или в тисках.
Снимаем пружинную шайбу.
…и распорную шайбу.
Выталкиваем вал ротора из передней крышки…
…и снимаем крышку. Для замены переднего подшипника…
…шлицевой отверткой отворачиваем четыре винта крепления прижимной пластины подшипника.
Снимаем прижимную пластину.
Руками выталкиваем подшипник из гнезда…
…и снимаем его. Если вытолкнуть подшипник не удается, выбиваем его с помощью оправки или инструментальной головки подходящего диаметра.
Для замены заднего подшипника…
…двухзахватным съемником спрессовываем подшипник с вала ротора. При выполнении этой операции винт съемника следует упирать точно в центр вала, чтобы не повредить пластмассовый изолятор контактных колец ротора. Для установки захватов съемника на пластмассовой втулке ротора выполнены две лыски.
Если необходимо снять выпрямительный блок или статор…
…отпаиваем шесть выводов обмотки статора от выводов выпрямительного блока… …и отвернув ключом «на 8» три гайки крепления снимаем выпрямительный блок и статор.
Сборку генератора выполняем в обратной последовательности.
Для установки заднего подшипника опираем передний конец вала ротора о деревянный брусок…
…и напрессовываем подшипник на задний конец вала оправкой или отрезком трубы подходящего диаметра, прикладывая усилие только к внутреннему кольцу подшипника. Если передний подшипник не удается вставить в крышку генератора…
…запрессовываем подшипник в крышку подходящей инструментальной головкой, прикладывая усилие к наружному кольцу подшипника.
Видео по теме “Lada Priora. Разборка и сборка генератора”
Ремонт генератора Приора,
Ремонт генератора Лада Приора 115А
Переборка генератора ВАЗ 8,9,10,11,12,13,14,15 приора, газель волга , соболь
Замена генератора на приоре
Добро пожаловать!
Генератор – питает всю бортовую сеть автомобиля Лада Приора, а так же подзаряжает аккумулятор, при выходе данного агрегата из строя, автомобиль не долго сможет проехать (Пока аккумулятор не сядет, машина так и будет продолжать свой путь) в конечном итоге когда весь ток из аккумулятора будет высосан, искра пропадёт и машина сразу же заглохнет, поэтому генератор очень важная вещь и всегда нужно следить за лампой заряда аккумуляторной батареи, которая как раз таки и сообщит что генератор пришёл в негодность (Ток не даёт), данная лампа для наглядности показана стрелкой на фотографии чуть ниже, при заведённом двигателе данная лампа не должна гореть, если горит, значит есть какая то неисправность в генераторе, либо же в проводке которая подсоединяется к нему.
Примечание!
Чтобы заменить данную деталь в автомобиле, взять себе такие инструменты нужно как: Торцевой ключ «на 13» и в добавок пару подходящих накидных и гаечных соответственно!
Краткое содержание:
Где находится генератор?
В подкапотном пространстве он расположен рядом с подушкой которая двигатель крепит, для наглядности было сделано фото, чтобы вы могли легко понять, где находится данный агрегат под капотом, на фото ниже можно его как раз отчетливо увидеть, он указан стрелкой.
Когда нужно менять генератор?
Любую деталь по сути можно отремонтировать, но сразу вам говорим что такая деталь как генератор, перебирается не легко и тем более там нужно знать нюансы, поэтому если вы захотите отремонтировать сами генератор, то обязательно всё в обратном порядке снятию установите, потому что при неправильной сборки генератора, он может закоротить и диодный мост у него сожжётся, либо же провода подсоединяющиеся к генератору коротнут и ещё аккумулятор выведут из строя, в общём мы вас предупредили, будьте с генератором аккуратней (О том как отремонтировать автомобильный генератор, читайте в статье: «Ремонт генератора на ВАЗ 2110»), но если же вы в нём вышли из строя щётки, то их запросто и самому можно поменять, как это сделать читайте в той же статье на которую мы уже привели ссылку, вернёмся ближе к вопросу, первые признаки того что генератор не подаёт заряд, как мы уже сказали является лампочка заряда АКБ, если же она горит при работающем двигателе, то знайте, генератор неисправен и ток попросту не даёт аккумулятору, вообще лучше всего генератор проверять при помощи вольтметра, делается это вот как, запускается на автомобиле двигатель и по вольтметру проверяются показания у аккумуляторной батареи, если они растут, то значит генератор даёт ток и он исправен, если же показания стоят на месте и даже падают, то генератор пришёл в негодность (Иногда даже лампа заряда АКБ не загорается и поэтому полагаться на неё 100% не стоит, первые признаки того что генератор не даёт заряд, или он даёт его но он очень слабый, это: Быстрый разряд аккумуляторной батареи и плохая работа электро приборов, вернее не плохая, а они очень медленно работать могут, свет ещё плохо гореть может и т.д.).
Как заменить генератор на ВАЗ 2170-ВАЗ 2172?
Примечание!
Генератор для Приоры нужен мощный, потому что в ней очень много находится электроники и слабенький генератор попросту с ней не справится, применяются в основном в таких автомобилях генераторы, которые носят маркировку 5102.3771 и имеют мощность в 80, в люксовых же версиях в разы больше электронных частей и вместе генератора на 80 Ампер, в них стоит генератор на 115 Ампер, который кстати и вместо обычного на 80 Ампер поставить тоже можно, просто поработать чутка нужно будет!
Снятие:
1) В начале парочку деталей снять нужно будет, а именно клемму скинуть с аккумулятора минус (Как скинуть клемму, читайте в статье: Замена АКБ на автомобиле) и ремень, который на шкив генератора одет и на шкив коленвала (Как снять ремень генератора, читайте в статье: «Замена ремня генератора», но только вам подушку двигателя поднимать не нужно, вы вить не собираетесь ремень менять, а только лишь генератор заменить хотите, поэтому просто со шкива генератора ремень скиньте и приступайте к снятию самого генератора с автомобиля).
2) После всех проделанных операций, отсоедините провода которые к генератору подходят и на нём крепятся, всего три провода на него идёт, первый провод идёт в виде разъёма и к выводу он подсоединяется (Указан красной стрелкой, на фото он уже отсоединён), его самым первым и отсоедините, а два остальных провода выполнены в виде клемм они закрыты резиновым защитным колпачком (Данного колпачка на фото вы не увидите, потому что он снят с проводки), этот колпачок отогнуть будет нужно и после чего отвернув гайку крепления клемм (Указана синей стрелкой), скинуть обе клеммы с вывода B+ генератора.
3) Когда с проводкой всё будет законченно, отверните полностью гайку болта крепления нижнего крепления генератора (см. маленькое фото) и снимите её с болта, после этого молоточком и пассатижами (Или чем вам удобно будет) аккуратно выбейте болт и тем самым снимите его и положите на видное место, сразу же после чего полностью отверните гайку за счёт которой генератор к верхнему кронштейну крепится (Указана красной стрелкой) и полностью вывернув регулировочный болт (Данный болт мы в этой статье вам не покажем, потому что его многие и так знают, если же вы не знаете где он расположен, тогда перейдите к статье в которой объясняется замена ремня генератора на приоре, мы на неё ссылку чуть выше ещё давали), снимите его и сам генератор с автомобиля.
Установка:
Новый генератор устанавливается в обратном порядке снятию на автомобиль, если вы вдруг решили поставить себе вместо 80 генератора, 115 генератор Катэк от Приоры люкс, то в этом случае разъём взять придётся, потому что разъём D+ совсем другой в генераторе на 115 А идёт, более подробно о том как подключить разъём D+ смотрите на фото ниже, по этой небольшой схемки, всё отлично понять можно и совершенно сложного в этом нет ничего, вы только разъём проводов купить не забудьте в автомагазине для 115 генератора, оставшиеся же два провода, подсоединяются точно так же.
Дополнительный видео-ролик:
Увидеть краткий наглядный процесс замены генератора, можно в видео-ролике, который располагается ниже:
Схема генератора приора 115а
Этот товар выбрали 11 покупателей
Генератор переменного тока 9402.3701-14 со встроенным выпрямительным блоком и регулятором напряжения, предназначен для работы в качестве источника электрической энергии параллельно с аккумуляторной батареей в системе электрооборудования автомобиля; работающего при температуре окружающей среды от минус 40 С° до плюс 45 С° и влажности 90%.
Для Лада Приора только в комплектации “Люкс”.
Технические характеристики:
- Номинальное напряжение – 14 В;
- Максимальный выпрямленный ток – 115 А;
- Мощность – 1610 Вт;
- Частота вращения вала без нагрузки – 1200 об/мин;
- Частота вращения вала при токе 115 А – 6000 об/мин;
- Длинна – 188 мм;
- Диаметр – 125 мм;
- Масса – 5,18 кг.
Вес, кг: 5.6 Размеры, см: 22 х 16 х 16 Объем, м3: 0.00563
