Увеличить напряжение на генераторе диодом

Как самостоятельно и по правилам повысить напряжение генератора ВАЗ-2110

Наверное, многие владельцы отечественных автомобилей не удовлетворены запасом производительности автомобильных генераторов. И, к сожалению, одна из самых популярных машин ВАЗ-2110 не стала исключением и попала в так называемый черный список. Поэтому многих автовладельцев волнует важный вопрос, как можно самостоятельно повысить напряжение генератора ВАЗ-2110 и насколько трудоемкий этот процесс?

Стоит ли вообще повышать производительность генератора

Убедиться в незначительном запасе производительности генератора довольно просто, ведь если в машине будет установлен дополнительный прибор, не входящий в основную комплектацию, деталь начнет работать с перебоями. Можно привести пример. В летнюю жару с включенным кондиционером, ближними фарами и автомагнитолой, аккумулятор может не выдержать больших нагрузок, что приведет к сбою работы генератора.

Решить эту проблему можно двумя способами:

1. Купить новый агрегат.
2. Самостоятельно повысить напряжение.

Для приобретения нового устройства потребуется немалая сумма личных сбережений, при этом деньги нужны будут еще для установки и подключения.

А вот если произвести модернизацию агрегата самостоятельно, финансовая экономия очевидна, тем более что данный процесс осуществляется довольно просто, если автовладелец будет придерживаться действенных рекомендаций.

Какие методы можно применять для повышения напряжения генератора

Чтобы самостоятельно исправить напряжение генератора ВАЗ-2110, нужно иметь под рукой:

1. Доступную схему устройства.
2. Регулятор напряжения от отечественного автомобиля.
3. Регулятор напряжения с иномарки.
4. Необходимые инструменты, которые могут потребоваться в процессе работы.

Подготовив все необходимое, следует приступать к модернизации генератора самостоятельно, выполняя работу поэтапно:

• с отечественного регулятора снимается защита, которая называется таблеткой. По окончании работы корпус агрегата должен быть голым, на нем должны остаться только щетки;
• используя генератор от иномарки (желательно взять устройство, цикл напряжения которого не менее 15 В), соединить его таблетку с голым корпусом основного компонента. Для соединения вводов используется метод припайки;
• перед соединением нужно убедиться, что оба конца правильно согнуты, иначе их просто не получится расположить под основным корпусом прибора;
• для дополнительной фиксации таблетки к корпусу рекомендуется использовать болт с гайкой соответствующего размера;
• припаивая вводы, обязательно контролируйте плотное прилегание к основанию агрегата, а слой олова должен полностью покрыть таблетку;
• чтобы при движении гайки не раскрутились самостоятельно, их замазывают специальным составом, к примеру, герметиком.

Установив модернизированный агрегат на прежнее место автомобиль будет оснащен обновленным генератором повышенной мощности, который сможет подавать напряжение в 15 В.

Несколько важных моментов

Если в процессе эксплуатации автомобиля владелец увидит, что вышеперечисленные действия не дали желаемого результата, то придется устанавливать дополнительное устройство. С помощью последнего можно возобновить нормальную работу автомобильных электросистем. Дополнительный агрегат чаще всего требуется тем владельцам, которые предпочитают часто выезжать на отдых за город или проводят за рулем автомобиля много времени, пользуясь при этом различными электрическими приборами.

Как повысить напряжение стандартного генератора ВАЗ-2110 или установить дополнительное устройство, можно увидеть на многочисленных видео, которые предлагают профессионалы и мастера по ремонту машин. Процесс модернизации генератора совсем несложен, и при желании каждый автовладелец сможет правильно его осуществить, сэкономив при этом немало средств, учитывая при этом вышеперечисленные рекомендации и советы.

Доработка генератора ВАЗ 2110 (установка диода). Когда есть чем заняться

Установка дополнительного оборудования на автомобиль требует увеличения бортового напряжения, поэтому доработка генератора ВАЗ 2110 (установка диода), заинтересует многих. Современные отечественные автомобили с каждой моделью всё больше оснащаются дополнительным оборудованием. Если первые модели ВАЗа имели генераторы, дающие силу тока 40 ампер, то сегодня 80, 90, а то и 100 ампер становится мало.

Многие владельцы самостоятельно устанавливают дополнительные потребители электроэнергии, такие как автомобильные сабвуфера, противотуманные фары и тому подобные.

Содержание

Несколько слов об его устройстве

Генераторная установка этого автомобиля представляет собой достаточно надёжное устройство, которое способно хорошо переносить вибрационные нагрузки и перепады температуры в моторном отсеке. Также ей не страшны попадание влаги и грязи во время движения. Показатели его работы должны быть стабильны при любых оборотах мотора.

Главным узлом этого устройства, является статор, который вырабатывает электрическое напряжение. Его устанавливают между половинками корпуса, передней и задней. В корпусе на подшипниках вращается ротор с обмоткой возбуждения. Напряжение на эту обмотку подаётся через медные кольца на валу ротора, а на них оно поступает через щёточный узел, установленный на задней крышке.

О возможных доработках. Сегодня у любителей дополнительных потребителей электрического тока в автомобиле получили два способа увеличения напряжения подзарядки аккумуляторной батареи. Давайте их рассмотрим.

Доработка реле-регулятора

Как установить дополнительный диод?

Это ещё один способ для доработки генераторной установки с целью увеличения напряжения заряда аккумуляторной батареи. Этот способ несколько сложнее, так как потребуется полная разборка генератора. Переделка заключается в изменении подключения вывода D реле-регулятора.

На схеме красным цветом обозначен дополнительный диод, который необходимо установить. В качестве такого полупроводникового прибора хорошо подходит прибор 2Д219Б, но можно подобрать аналогичный, схожий по параметрам.

Необходимо найти ещё примерно полметра двухжильного провода, две клеммы «папа» и «мама» номер 4, а также термоусадочный кембрик. С одного конца провода попаивают клеммы и изолируют термоусадкой. Свободные концы провода нужно подпаять к диоду, «маму» припаивают к катоду, а для анода предназначен «папа». Теперь нужно подсоединить «маму» к выводу РН, а штатный провод подсоединяют к «папе». На этом переделка закончена, осталось только собрать прибор, установить на машину и провести испытания.

Как видите, переделку провести не так уж сложно. Доработка генератора ВАЗ 2110 (установка диода) позволит любителям громкой музыки, дополнительных световых эффектов, не думать о том, что аккумуляторная батарея недостаточно заряжается.

Увеличить напряжение на генераторе диодом

1. Позволяет провести ток возбуждения прямо внутри генератора минуя контакты замка зажигания

2. Цепь возбуждения с дополнительными диодами отделена от аккумулятора лампочкой, это снижает первоначальный ток возбуждения и исключает быструю разрядку аккумулятора, если двигатель не завелся, а зажигание включено.

3. При запуске двигателя, в генератор через лампочку проходит очень маленький ток возбуждения, поэтому генератор вращается очень легко, что облегчает работу стартера.

4. Лампочка в цепи возбуждения ограничивает ток первоначального возбуждения и позволяет контролировать работу генератора

Теперь более подробно

На автомобилях применяется трехфазный синхронный генератор переменного тока.

Для работы электрооборудования нужен постоянный ток, поэтому в генераторе обязательно установлен выпрямитель. Выпрямитель трехфазного генератора – это диодный мост

по схеме Ларионова.-Три плеча по два диода

Такие диодные мосты использовались на ранних типах генераторов для автомобилей «Москвич», «Зил 130», «Жигули»

Простой диодный мост на Жигули без дополнительных диодов

Любой автомобильный генератор работает в паре с регулятором напряжения. Регулятор поддерживает заданный уровень напряжения генератора. Через регулятор напряжения проходит ток возбуждения, который создает магнитное поле ротора. При вращении ротора происходит изменение магнитного поля, пересекающего обмотку генератора, что рождает в обмотке генератора ЭДС.

В ранних генераторах использовался самый простой транзисторный регулятор напряжения

Для возбуждения генератора сначала нужно подать в него ток от аккумулятора. При включении зажигания этот ток проходит от аккумулятора, через точку выхода выпрямителя и далее, через щетки в обмотку возбуждения. Когда генератор возбудился, то он уже сам становится источником, и начинает заряжать аккумулятор, питать все нагрузки. Часть своего тока генератор отдает на собственное возбуждение. Ток возбуждения идет через замок зажигания

Ток возбуждения мощного генератора достигает 5 Ампер, это довольно большой ток, который греет провода и нагрузки, а при размыкании создает сильную искру. Весь ток возбуждения проходит через контакты замка зажигания, и контакты постепенно сгорают. Это снижает надежность замка зажигания – ухудшается зарядка аккумулятора и нарушается стабильность работы системы зажигания. Надо сделать так, чтобы ток возбуждения, не проходил через замок зажигания. Питание обмотки возбуждения можно сделать прямо в генераторе, если отвести часть тока обмоток, через дополнительные диоды.

По мере накопления опыта использования генераторов переменного тока первого поколения, выявилась такая проблема. Аккумулятор оказывался разряженным, неожиданно для водителя. Причина была в том, что забытый или случайно оставленный включенным замок зажигания, держал цепь возбуждения генератора включенной и аккумулятор разряжался через обмотку возбуждения током 3-5 ампер. Для не очень нового и, как обычно, не полностью заряженного аккумулятора достаточно 2-3 часа и аккумулятор уже не мог завести двигатель. Такое явление объяснялось тем, что для первоначального возбуждения генератора при запуске двигателя, обмотка возбуждения питалась от аккумулятора через замок зажигания. Если замок зажигания выключен, то проблемы не было. Но один – два раза в год многие водители не выключали зажигание по разным причинам.

Применение дополнительных диодов и предварительное возбуждение через лампочку, позволило решить эту проблему.

Аккумулятор, по-прежнему, был необходим для первоначального возбуждения, но в цепь возбуждения включали лампочку, которая сильно ограничивала ток возбуждения на уровне 100 миллиампер, для первоначально возбуждения генератора этого было достаточно, но для работы генератора на полную мощность, нужен уже большой ток возбуждения – примерно 5 Ампер.

В такой схеме генератора – с лампочкой в цепи возбуждения, рабочий ток возбуждения подводится в ротор от дополнительного выпрямителя, который не связан с аккумулятором, поэтому, если двигатель не работал, оставленный включенным, замок зажигания, не приводил к быстрой разрядке аккумулятора, так как на пути тока разрядки стояла лампочки и сильно ограничивала ток.

Через замок зажигания проходит проходит только ток первоначального возбуждения, ограниченный лампочкой, это разгружает контакты замка зажигания и делает систему зарядки более надежной.

Лампочка становится очень удобным индикатором процесса зарядки. Если она горит, при работающем двигателе, значит генератор не заряжает аккумулятор.

Таким образом, смысл применения дополнительных диодов для питания обмотки возбуждения генератора состоит в том, чтобы ток возбуждение генератора отбирался прямо в генераторе и не проходил через замок зажигания, и чтобы не происходила неожиданная разрядка аккумулятора, если замок зажигания оставался включенным при неработающем двигателе.

Еще одно важное достоинство схемы генератора с дополнительными диодами:

При запуске двигателя в схеме без доп. диодов, сразу идет большой ток возбуждения от аккумулятора, генератор полностью возбуждается и сильно сопротивляется вращению стартера.

В схеме с лампочкой, ток первоначального возбуждения получается небольшим и генератор крутить легко, он полностью возбуждается уже после отключения стартера, что заметно облегчает запуск двигателя.

Схема с дополнительными диодами широко применялась всеми производителями генераторов в 80 и 90-е годы, и до сих пор, генераторы по этой схеме производятся для автомобилей прежних лет выпуска.

Для современных генераторов схема с дополнительными диодами не применяется. Диодные мосты с дополнительными диодами выпускаются только для генераторов, разработанных в прошлом.

В современных, в генераторах применяют более сложные регуляторы напряжения с микроконтроллерами, они позволяют точно регулировать напряжение, разгружать замок зажигания, защищать аккумулятор от разрядки, облегчать работу стартера при запуске. (См статью “Генераторы S IG L Denso Toyota.) . и обеспечивать расширенные функции диагностики генератора.

К такому типу генераторов относится и последнее поколение российских генераторов без дополнительных диодов с многофункциональным регулятором напряжения.

Это генераторы на “Шеви -Ниву”, “Калину”, “Гранту” и все последующие модели ВаЗ, а также наиболее современные генераторы для ГАЗа и КАМАЗА

В настоящее время производятся диодные мосты трех поколений. Для старых генераторов без дополнительных диодов, для генераторов среднего поколения с дополнительными диодами и для современных генераторов, снова без дополнительных диодов.

Если конструктивно диодные мосты совпадают, то для старых генераторов вполне можно использовать диодный мост с доп. диодами, при этом про доп. диоды надо просто забыть.

Можно использовать и наоборот, все будет работать, лампочку придется шунтировать, то есть, восстановить старую схему, только не надо забывать выключить зажигание, если двигатель не работает.

Для многих современных генераторов диодные мосты без доп диодов, имеют конструкцию выходящую из предыдущей с дополнительными диодами, (сравним БВО 3 -105-01 и БВО 4-105-01 см. последний рисунок) поэтому они полностью совместимы по размерам и местам крепления.

Старый диодный мост с доп диодами можно смело ставить в более современный генератор (9402.3701-03 без доп диодов), но регулятор напряжения нужно поставить тоже старого типа (778.3702). Можно поставить и с новым регулятором (845.3702) только дополнительные диоды не присоединять, но придется сделать дополнительный вывод фазы для работы многофункционального регулятора напряжения и соединить второй вывод регулятора с плюсовым выводом диодного моста.. Наоборот тоже можно ставить. Если есть диодный мост без доп. диодов, его можно поставить в старый генератор (9402.3701), но нужно, либо припаять доп. диоды, либо подобрать регулятор напряжения, который работает с управлением от фазы (845. 3702). Внешняя проводка в переделках не нуждается.

Диодные мосты с доп. диодами могут иметь дополнительную клемму, подключенную к фазе. Она нужна для очень ранних генераторов, которые стояли на “Волгах” и “Газелях”, с тахометрами, которые как у дизельных машин, работали от генератора. Эти диодные мосты можно смело ставить на более современные генераторы.

Как повысить напряжение ВАЗ 2110 без больших усилий? Один из простых вариантов предложил Illuzion. Напряжение генератора после доработки увеличивается на

Как повысить напряжение ВАЗ 2110 без больших усилий? Один из простых вариантов предложил Illuzion. Напряжение генератора после доработки увеличивается на

Нормальная подзарядка АКБ осуществляется при напряжении выше 13.9В.

Установка трехуровневого регулятора напряжения позволяет решить проблемы зарядки аккумулятора и продлить срок его службы.

Две диодной сборки с барьером шоттки 25CTQ045 на ток 30А и падением напряжения на диоде 0,4 В. В одном корпусе два диода (их можно запаралелить), но у них катоды общие. Поэтому пришлось брать две диодной сборки. Оговорюсь сразу, что для данной схемы не нужны такие мощные диоды. Достаточно 5А. Я какие нашёл, такие и купил.

Радиаторы охлаждения для диодов. Решил поставить, так как не знаю какой ток диоды выдерживают без них.

Тумблер со средним положением 6А 125В постоянки/3А 250В переменки.

Пластмассовый фиксатор провода в корпусе.

Пластмассовый корпус. Взял от блока центрального замка.

Пластмассовая крышка корпуса.

Металлическая планка крепления электро-приводов замков дверей. Я использовал её для крепления корпуса к кузову.

Провод. Я взял красно-чёрный провод(лапша) для питания? музыки?. Провод такой взял для того, что бы продеть его через прорезь пластмассовой крышки генератора.

Схема включения диодов и изображена схема выводов диодной сборки 25CTQ045.

1. MIN – без диодов (оба замкнуты)

2. MAX – используются оба диода

3. MID – используется только диод D2.

В такой схеме любые переключения безболезненны – в промежуточных состояниях тумблера будет режим №2.

Подключил к клемме “ВХ” – красный провод, а к “Вых” – чёрный провод.

Когда тумблер S1 находится в положении “1”, то генератор работает в штатном режиме.

В положении “3” тумблера S1 подключен один диод шоттки. Напряжение на выходе генератора увеличивается на 0,3-0,4В.

Когда тумблер S1 в положении “2”, то к схеме генератора подключены два последовательно включенных диода шоттки. Напряжение на выходе генератора увеличивается на (0,3-0,4В)*2.

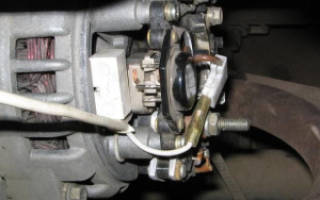

Для подключения коробочки с диодами к генератору пришлось снимать пластмассовую крышку. Через прорезь в крышке генератора провел провода.

К красному проводу припаял клемму “папа”. Она подключается к проводу с “мамой”, идущему от дополнительных диодов диодного моста.

К чёрному проводу припаял клемму “мама” с заделкой провода под 90 градусов. Этот провод подключается непосредственно на клемму возбуждения регулятора напряжения.

Подключив эти провода в схему генератора, надеваем пластмассовую крышку на место и подсоединяем штатные провода идущие к гене.

Далее пластмассовую коробочку с диодами прикручиваем к кузову машины.

Что бы смотрелось одеваем на провод пластмассовую “кишку” и укладываем вдоль штатной проводки и закрепляем хомутами.

На холодную – 13,9В.

С прогревом (отрицательная термокомпенсация) – 13,6В.

Под max нагрузкой(габариты, ближний свет, передние и задние противотуманки, обогрев заднего стекла, вентилятор печки на “4” положении) – 13,3В.

Что стало(использую пока один диод):

На холодную – 14,2В.

С прогревом – 13,9В.

Под max нагрузкой – 13,6В.

Что стало(два диода):

На холодную – 14,5В.

С прогревом – 14,1В.

Под max нагрузкой – 13,8В.

Замеры проводились при температуре за бортом за 30 градусов.

Решил сделать переключатель на двух диодах Шоттки по примеру pukh’а.

Диоды приобрел MBR1545.

Тумблер 6А (потому что используемый в первом сообщении явно слабоват, хотя переключение тумблера под нагрузкой не рекомендуется (может выбить транзистор таблетки), а без переключений он выдержит ток больший, чем его номинал.)

Радиатры – половинки найденного радиатора от транзистора (распилил, просверлил отверстия и нарезал резьбу).

Корпус – стандартный с уплотнительной резинкой. Монтаж довольно плотный, поэтому пришлось на все оголенные выводы надеть фторопластовые трубочки. Просверлены отверстия под тумблер, гермоввод и винты крепления радиаторов.

Кабель двухжильный 2*0,75.

Фастоны (“мама” с заделкой под 90 градусов и прямой “папа”) обжал, пропаял для надежности и заделал в термоусадочные кембрики.

Прикрутил к моторному щиту за ресивером к имеющемуся свободному отверстию.
